Технологічне обладнання для розбирання завалів зруйнованих будівель

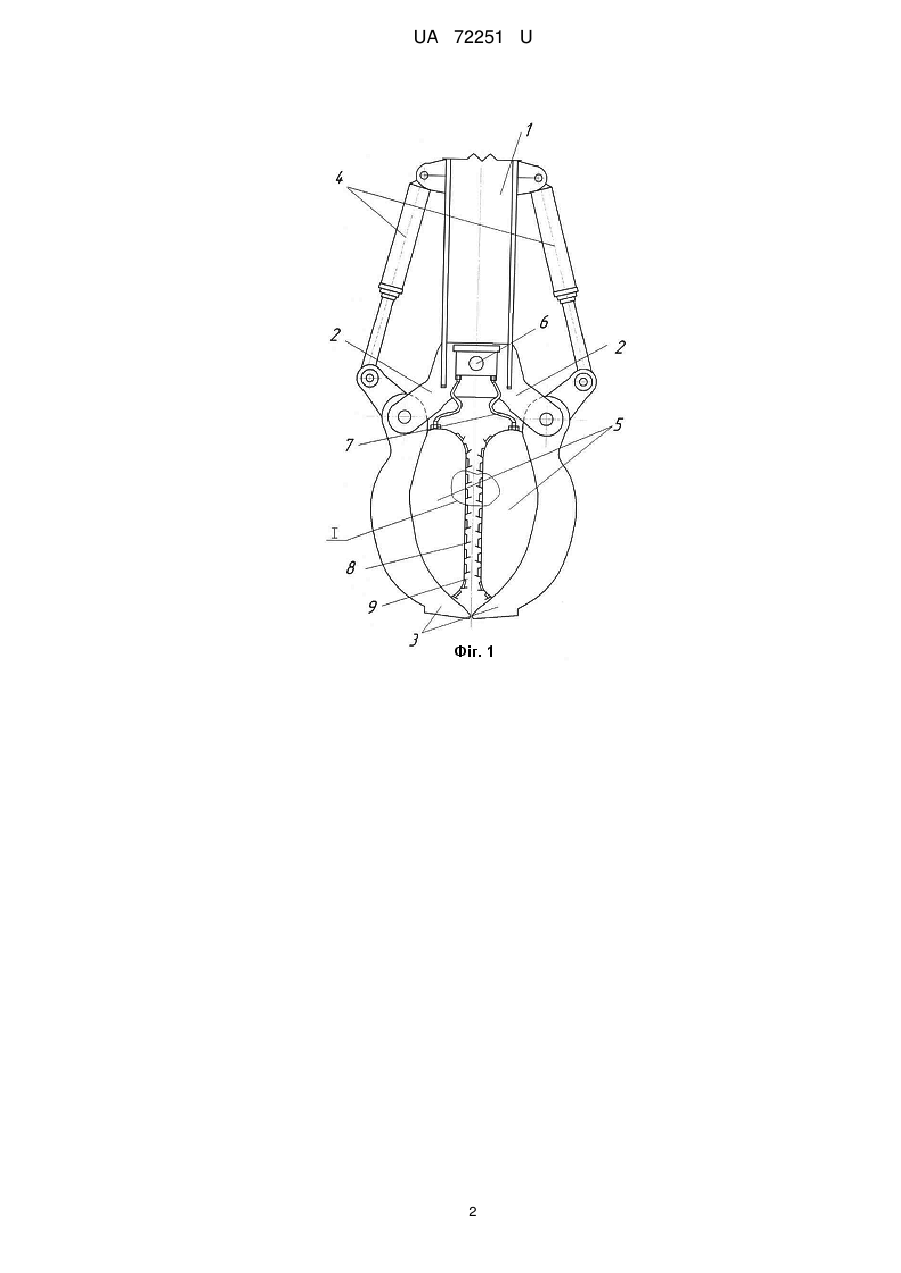

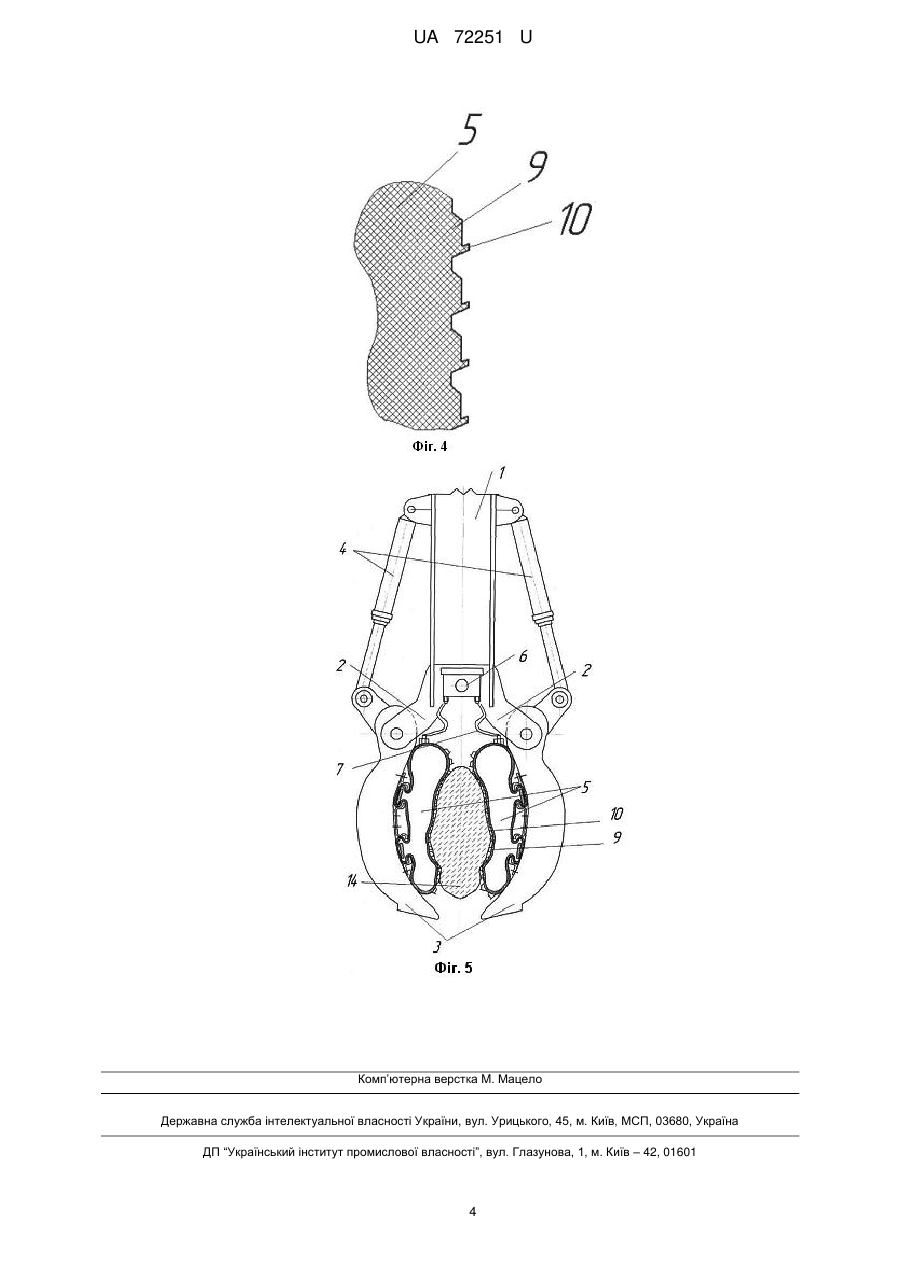

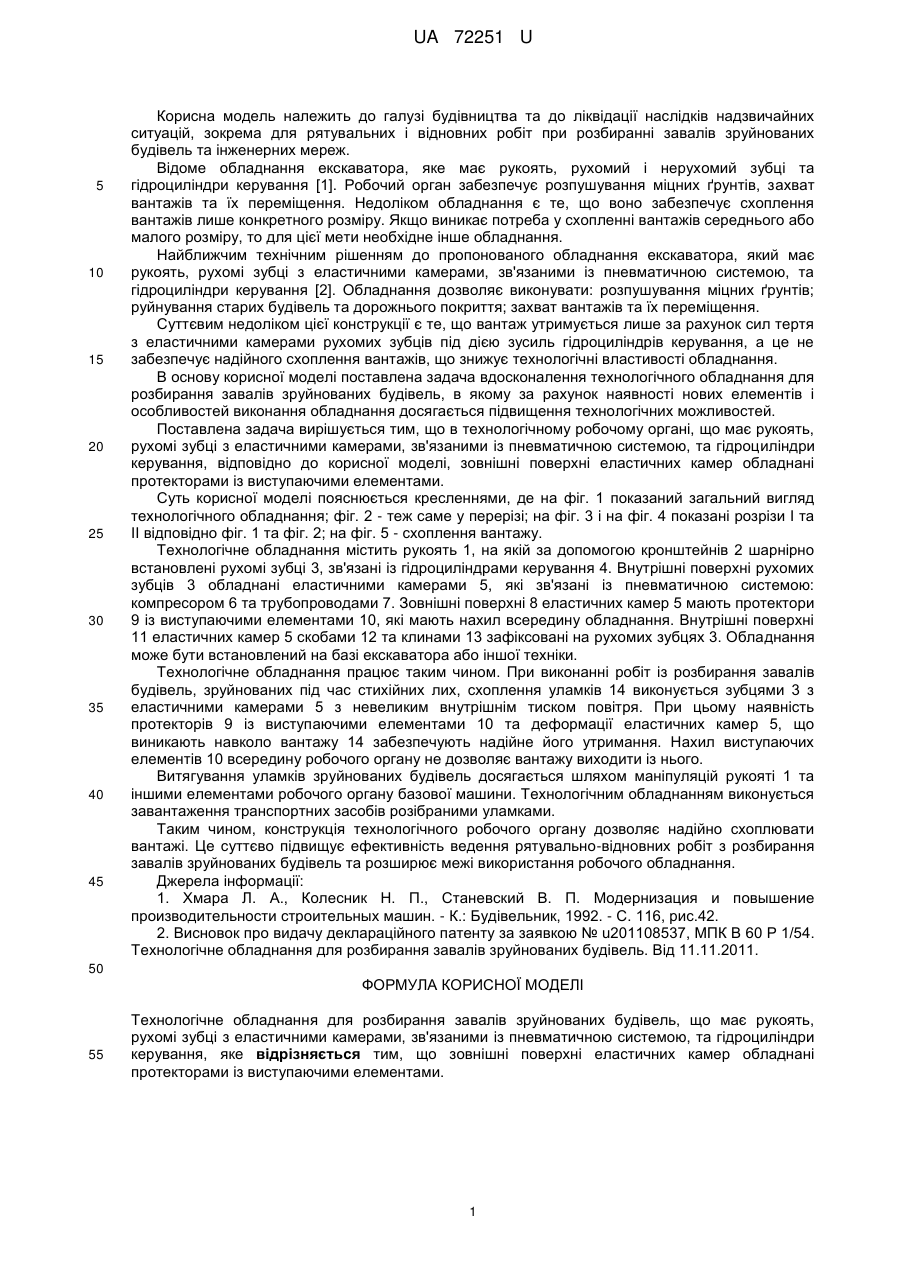

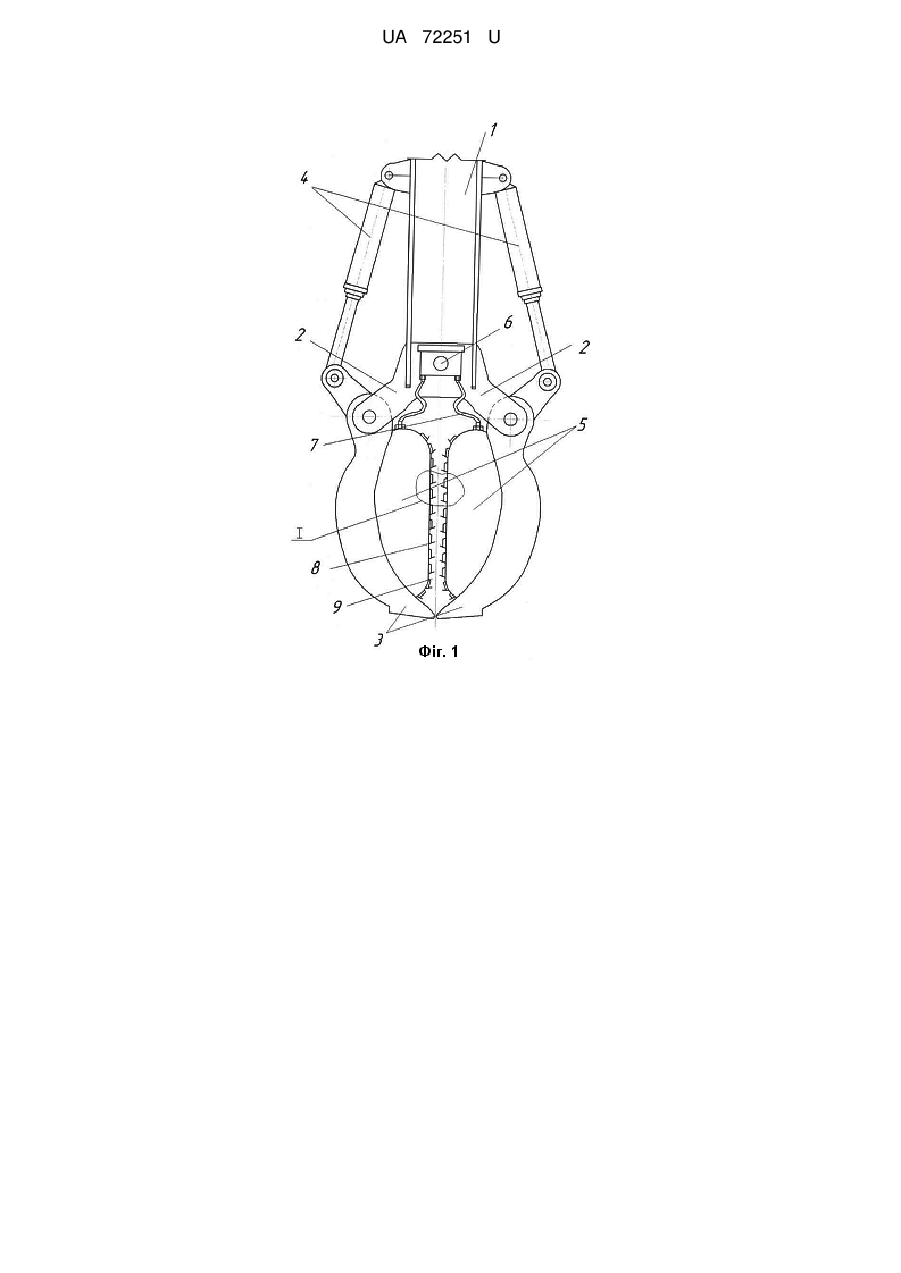

Реферат: Технологічне обладнання для розбирання завалів зруйнованих будівель містить рукоять, рухомі зубці з еластичними камерами, зв'язаними із пневматичною системою, та гідроциліндри керування. Зовнішні поверхні еластичних камер обладнанні протекторами із виступаючими елементами. UA 72251 U (12) UA 72251 U UA 72251 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі будівництва та до ліквідації наслідків надзвичайних ситуацій, зокрема для рятувальних і відновних робіт при розбиранні завалів зруйнованих будівель та інженерних мереж. Відоме обладнання екскаватора, яке має рукоять, рухомий і нерухомий зубці та гідроциліндри керування [1]. Робочий орган забезпечує розпушування міцних ґрунтів, захват вантажів та їх переміщення. Недоліком обладнання є те, що воно забезпечує схоплення вантажів лише конкретного розміру. Якщо виникає потреба у схопленні вантажів середнього або малого розміру, то для цієї мети необхідне інше обладнання. Найближчим технічним рішенням до пропонованого обладнання екскаватора, який має рукоять, рухомі зубці з еластичними камерами, зв'язаними із пневматичною системою, та гідроциліндри керування [2]. Обладнання дозволяє виконувати: розпушування міцних ґрунтів; руйнування старих будівель та дорожнього покриття; захват вантажів та їх переміщення. Суттєвим недоліком цієї конструкції є те, що вантаж утримується лише за рахунок сил тертя з еластичними камерами рухомих зубців під дією зусиль гідроциліндрів керування, а це не забезпечує надійного схоплення вантажів, що знижує технологічні властивості обладнання. В основу корисної моделі поставлена задача вдосконалення технологічного обладнання для розбирання завалів зруйнованих будівель, в якому за рахунок наявності нових елементів і особливостей виконання обладнання досягається підвищення технологічних можливостей. Поставлена задача вирішується тим, що в технологічному робочому органі, що має рукоять, рухомі зубці з еластичними камерами, зв'язаними із пневматичною системою, та гідроциліндри керування, відповідно до корисної моделі, зовнішні поверхні еластичних камер обладнані протекторами із виступаючими елементами. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 показаний загальний вигляд технологічного обладнання; фіг. 2 - теж саме у перерізі; на фіг. 3 і на фіг. 4 показані розрізи І та II відповідно фіг. 1 та фіг. 2; на фіг. 5 - схоплення вантажу. Технологічне обладнання містить рукоять 1, на якій за допомогою кронштейнів 2 шарнірно встановлені рухомі зубці 3, зв'язані із гідроциліндрами керування 4. Внутрішні поверхні рухомих зубців 3 обладнані еластичними камерами 5, які зв'язані із пневматичною системою: компресором 6 та трубопроводами 7. Зовнішні поверхні 8 еластичних камер 5 мають протектори 9 із виступаючими елементами 10, які мають нахил всередину обладнання. Внутрішні поверхні 11 еластичних камер 5 скобами 12 та клинами 13 зафіксовані на рухомих зубцях 3. Обладнання може бути встановлений на базі екскаватора або іншої техніки. Технологічне обладнання працює таким чином. При виконанні робіт із розбирання завалів будівель, зруйнованих під час стихійних лих, схоплення уламків 14 виконується зубцями 3 з еластичними камерами 5 з невеликим внутрішнім тиском повітря. При цьому наявність протекторів 9 із виступаючими елементами 10 та деформації еластичних камер 5, що виникають навколо вантажу 14 забезпечують надійне його утримання. Нахил виступаючих елементів 10 всередину робочого органу не дозволяє вантажу виходити із нього. Витягування уламків зруйнованих будівель досягається шляхом маніпуляцій рукояті 1 та іншими елементами робочого органу базової машини. Технологічним обладнанням виконується завантаження транспортних засобів розібраними уламками. Таким чином, конструкція технологічного робочого органу дозволяє надійно схоплювати вантажі. Це суттєво підвищує ефективність ведення рятувально-відновних робіт з розбирання завалів зруйнованих будівель та розширює межі використання робочого обладнання. Джерела інформації: 1. Хмара Л. А., Колесник Н. П., Станевский В. П. Модернизация и повышение производительности строительных машин. - К.: Будівельник, 1992. - С. 116, рис.42. 2. Висновок про видачу деклараційного патенту за заявкою № u201108537, МПК В 60 Р 1/54. Технологічне обладнання для розбирання завалів зруйнованих будівель. Від 11.11.2011. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Технологічне обладнання для розбирання завалів зруйнованих будівель, що має рукоять, рухомі зубці з еластичними камерами, зв'язаними із пневматичною системою, та гідроциліндри керування, яке відрізняється тим, що зовнішні поверхні еластичних камер обладнані протекторами із виступаючими елементами. 1 UA 72251 U 2 UA 72251 U 3 UA 72251 U Комп’ютерна верстка M. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
