Спосіб вибору напрямків удосконалення рівня технічної досконалості однотипних зразків озброєння та військової техніки

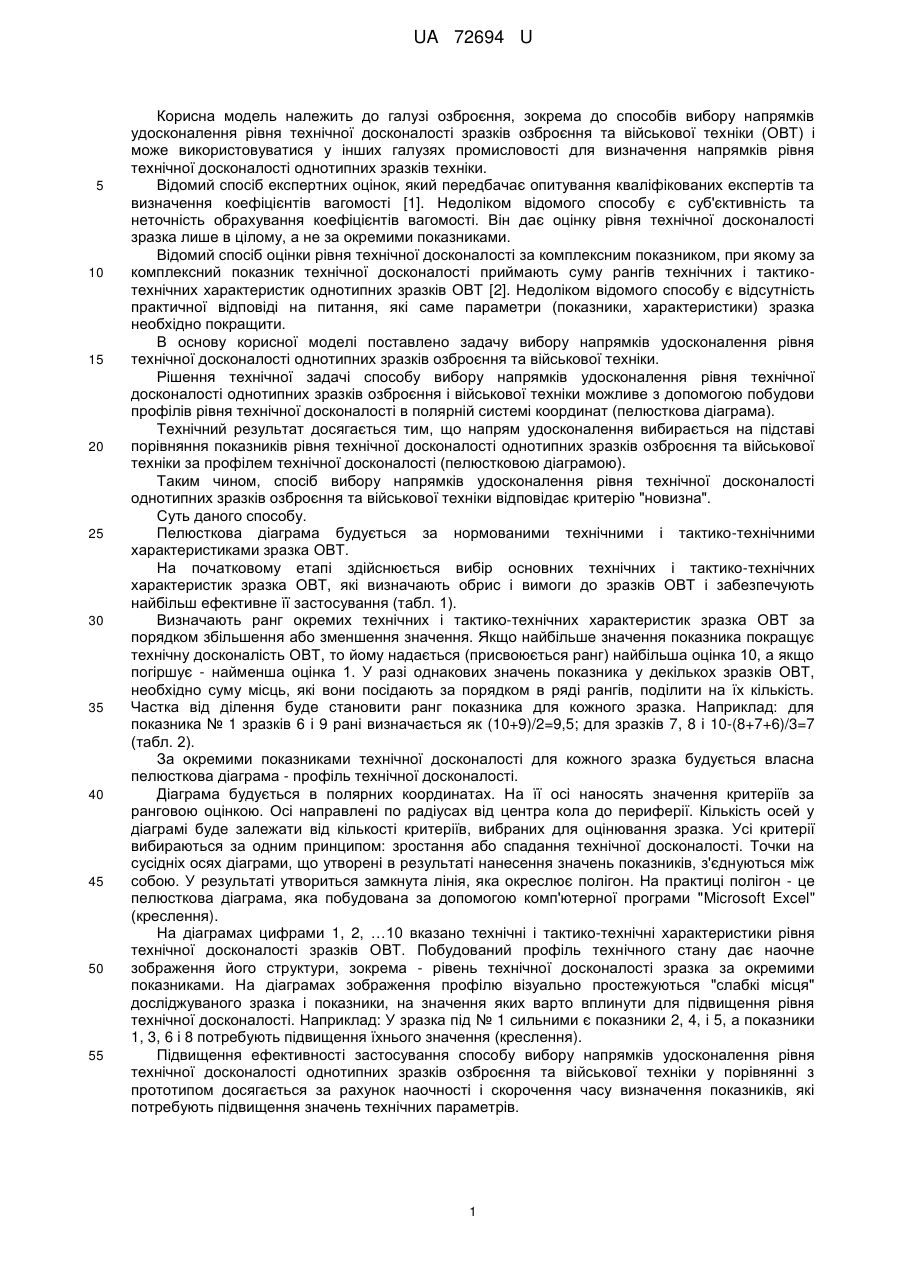

Реферат: Спосіб вибору напрямків удосконалення рівня технічної досконалості однотипних зразків озброєння та військової техніки, який полягає у порівнянні технічних і тактико-технічних характеристик (показників). Напрям удосконалення вибирається на підставі порівняння показників рівня технічної досконалості однотипних зразків озброєння та військової техніки за профілем технічної досконалості (пелюстковою діаграмою). UA 72694 U (12) UA 72694 U UA 72694 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі озброєння, зокрема до способів вибору напрямків удосконалення рівня технічної досконалості зразків озброєння та військової техніки (ОВТ) і може використовуватися у інших галузях промисловості для визначення напрямків рівня технічної досконалості однотипних зразків техніки. Відомий спосіб експертних оцінок, який передбачає опитування кваліфікованих експертів та визначення коефіцієнтів вагомості [1]. Недоліком відомого способу є суб'єктивність та неточність обрахування коефіцієнтів вагомості. Він дає оцінку рівня технічної досконалості зразка лише в цілому, а не за окремими показниками. Відомий спосіб оцінки рівня технічної досконалості за комплексним показником, при якому за комплексний показник технічної досконалості приймають суму рангів технічних і тактикотехнічних характеристик однотипних зразків ОВТ [2]. Недоліком відомого способу є відсутність практичної відповіді на питання, які саме параметри (показники, характеристики) зразка необхідно покращити. В основу корисної моделі поставлено задачу вибору напрямків удосконалення рівня технічної досконалості однотипних зразків озброєння та військової техніки. Рішення технічної задачі способу вибору напрямків удосконалення рівня технічної досконалості однотипних зразків озброєння і військової техніки можливе з допомогою побудови профілів рівня технічної досконалості в полярній системі координат (пелюсткова діаграма). Технічний результат досягається тим, що напрям удосконалення вибирається на підставі порівняння показників рівня технічної досконалості однотипних зразків озброєння та військової техніки за профілем технічної досконалості (пелюстковою діаграмою). Таким чином, спосіб вибору напрямків удосконалення рівня технічної досконалості однотипних зразків озброєння та військової техніки відповідає критерію "новизна". Суть даного способу. Пелюсткова діаграма будується за нормованими технічними і тактико-технічними характеристиками зразка ОВТ. На початковому етапі здійснюється вибір основних технічних і тактико-технічних характеристик зразка ОВТ, які визначають обрис і вимоги до зразків ОВТ і забезпечують найбільш ефективне її застосування (табл. 1). Визначають ранг окремих технічних і тактико-технічних характеристик зразка ОВТ за порядком збільшення або зменшення значення. Якщо найбільше значення показника покращує технічну досконалість ОВТ, то йому надається (присвоюється ранг) найбільша оцінка 10, а якщо погіршує - найменша оцінка 1. У разі однакових значень показника у декількох зразків ОВТ, необхідно суму місць, які вони посідають за порядком в ряді рангів, поділити на їх кількість. Частка від ділення буде становити ранг показника для кожного зразка. Наприклад: для показника № 1 зразків 6 і 9 рані визначається як (10+9)/2=9,5; для зразків 7, 8 і 10-(8+7+6)/3=7 (табл. 2). За окремими показниками технічної досконалості для кожного зразка будується власна пелюсткова діаграма - профіль технічної досконалості. Діаграма будується в полярних координатах. На її осі наносять значення критеріїв за ранговою оцінкою. Осі направлені по радіусах від центра кола до периферії. Кількість осей у діаграмі буде залежати від кількості критеріїв, вибраних для оцінювання зразка. Усі критерії вибираються за одним принципом: зростання або спадання технічної досконалості. Точки на сусідніх осях діаграми, що утворені в результаті нанесення значень показників, з'єднуються між собою. У результаті утвориться замкнута лінія, яка окреслює полігон. На практиці полігон - це пелюсткова діаграма, яка побудована за допомогою комп'ютерної програми "Microsoft Excel" (креслення). На діаграмах цифрами 1, 2, …10 вказано технічні і тактико-технічні характеристики рівня технічної досконалості зразків ОВТ. Побудований профіль технічного стану дає наочне зображення його структури, зокрема - рівень технічної досконалості зразка за окремими показниками. На діаграмах зображення профілю візуально простежуються "слабкі місця" досліджуваного зразка і показники,на значення яких варто вплинути для підвищення рівня технічної досконалості. Наприклад: У зразка під № 1 сильними є показники 2, 4, і 5, а показники 1, 3, 6 і 8 потребують підвищення їхнього значення (креслення). Підвищення ефективності застосування способу вибору напрямків удосконалення рівня технічної досконалості однотипних зразків озброєння та військової техніки у порівнянні з прототипом досягається за рахунок наочності і скорочення часу визначення показників, які потребують підвищення значень технічних параметрів. 1 UA 72694 U Таблиця 1 Технічні і тактико-технічні характеристики рівня технічної досконалості зразків № з/п зразка 1 2 3 4 5 6 7 8 9 10 Характеристика 1 2 3 4 5 6 7 8 62,1 63,1 62 54,3 60 41 46 46 41 46 1500 1050 1200 1500 1500 840 1000 1000 780 1200 1560 1563 1592 1592 1840 1592 1592 1600 1600 1670 35 35 5,8 30 30 12 18 18 12 25 46 70 52 35 70 25 25 35 25 25 120 100 150 180 180 200 320 160 200 130 66 40 59 68 71 60 70 70 60 65 420 480 800 650 700 700 700 555 700 500 Таблиця 2 Значення рангів технічних і тактико-технічних характеристик рівня технічної досконалості зразків № зразка 1 2 3 4 5 6 7 8 9 10 5 10 з/п Характеристика 1 2 3 2 9 1 1 5 2 3 6,5 4,5 5 9 4,5 4 9 10 9,5 2 4,5 7 3,5 4,5 7 3,5 7,5 9,5 1 7,5 7 6,5 9 4 9,5 9,5 1 7,5 7,5 2,5 4,5 4,5 2,5 6 5 7 9,5 8 5,5 9,5 2,5 2,5 5,5 2,5 2,5 6 2 1 4 6,5 6,5 8,5 10 5 8,5 3 7 6 1 2 7 10 3,5 8,5 8,5 3,5 5 8 1 2 10 5 7,5 7,5 7,5 4 7,5 3 Джерела інформації: 1. Методика применения экспертных методов для оценки качества продукции. - М.: Изд-во стандартов, 1975. - 55 с. 2. Патент на корисну модель № 65254 України в МПК G01N 27/27. Спосіб оцінки рівня технічної досконалості однотипних зразків озброєння та військової техніки/ М.В. Чорний, Ю.В. Варванець, О.М. Калінін, П.О. Русіло; заявник та власник: Академія сухопутних військ. - Номер заявки: u 2011 07506. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 Спосіб вибору напрямків удосконалення рівня технічної досконалості однотипних зразків озброєння та військової техніки, який полягає у порівнянні технічних і тактико-технічних характеристик (показників), який відрізняється тим, що напрям удосконалення вибирають на підставі порівняння показників рівня технічної досконалості однотипних зразків озброєння та військової техніки за профілем технічної досконалості (пелюстковою діаграмою). 2 UA 72694 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
