Пристрій радіоізотопний для митного контролю
Номер патенту: 72768
Опубліковано: 27.08.2012
Автори: Бочаров Олег Олександрович, Литвин Володимир Павлович, Дубровкіна Маргарита Васильовна
Формула / Реферат

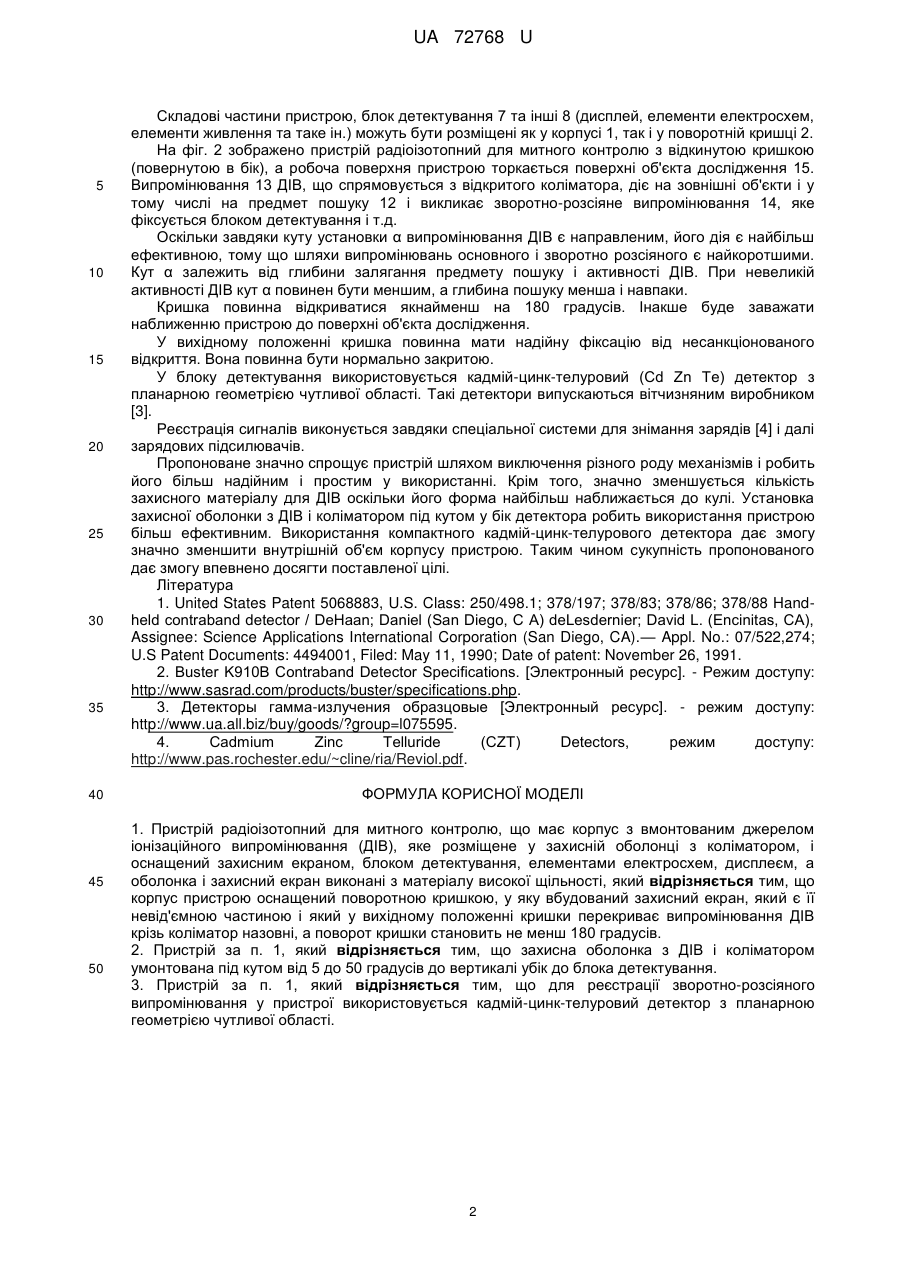

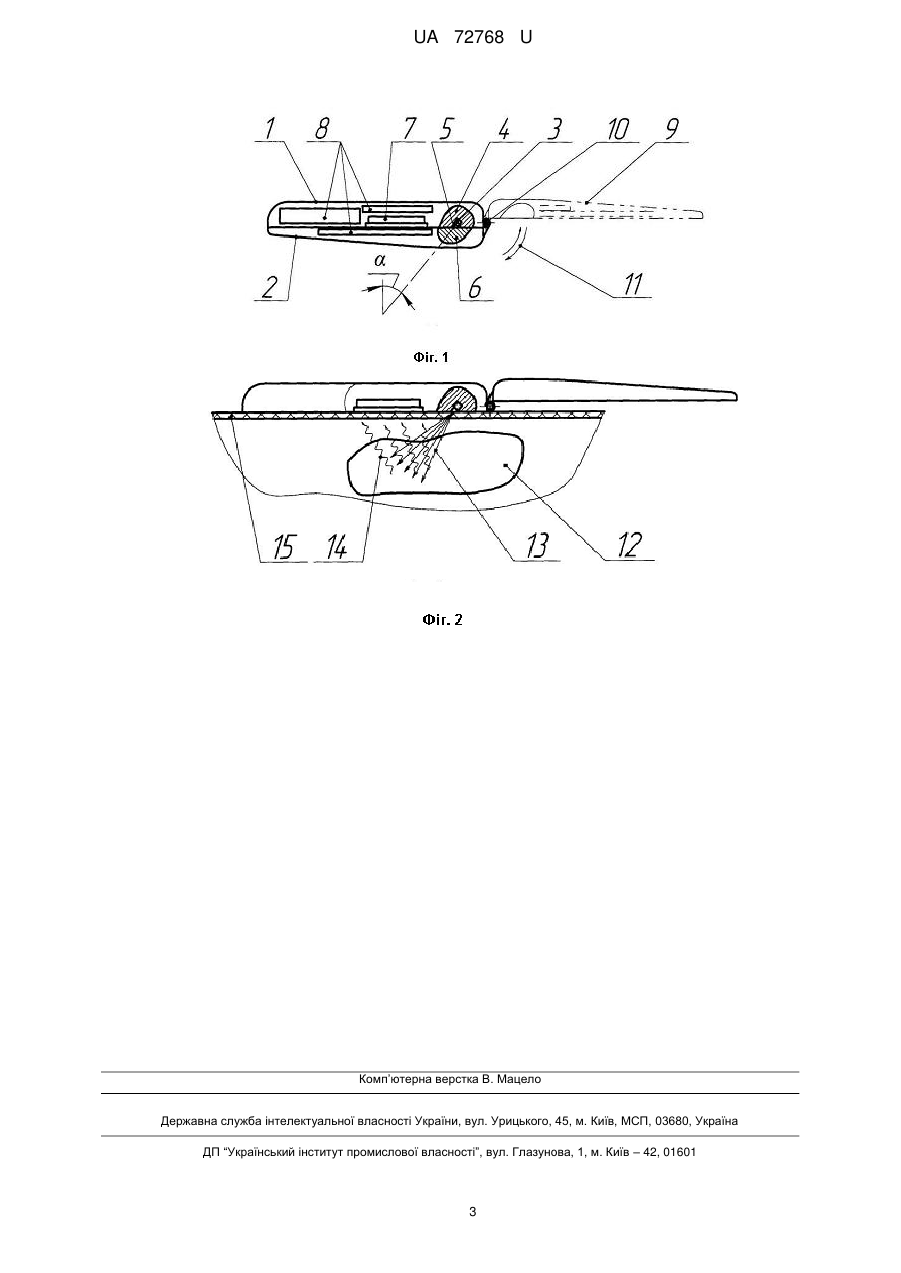

1. Пристрій радіоізотопний для митного контролю, що має корпус з вмонтованим джерелом іонізаційного випромінювання (ДІВ), яке розміщене у захисній оболонці з коліматором, і оснащений захисним екраном, блоком детектування, елементами електросхем, дисплеєм, а оболонка і захисний екран виконані з матеріалу високої щільності, який відрізняється тим, що корпус пристрою оснащений поворотною кришкою, у яку вбудований захисний екран, який є її невід'ємною частиною і який у вихідному положенні кришки перекриває випромінювання ДІВ крізь коліматор назовні, а поворот кришки становить не менш 180 градусів.
2. Пристрій за п. 1, який відрізняється тим, що захисна оболонка з ДІВ і коліматором умонтована під кутом від 5 до 50 градусів до вертикалі убік до блока детектування.
3. Пристрій за п. 1, який відрізняється тим, що для реєстрації зворотно-розсіяного випромінювання у пристрої використовується кадмій-цинк-телуровий детектор з планарною геометрією чутливої області.
Текст

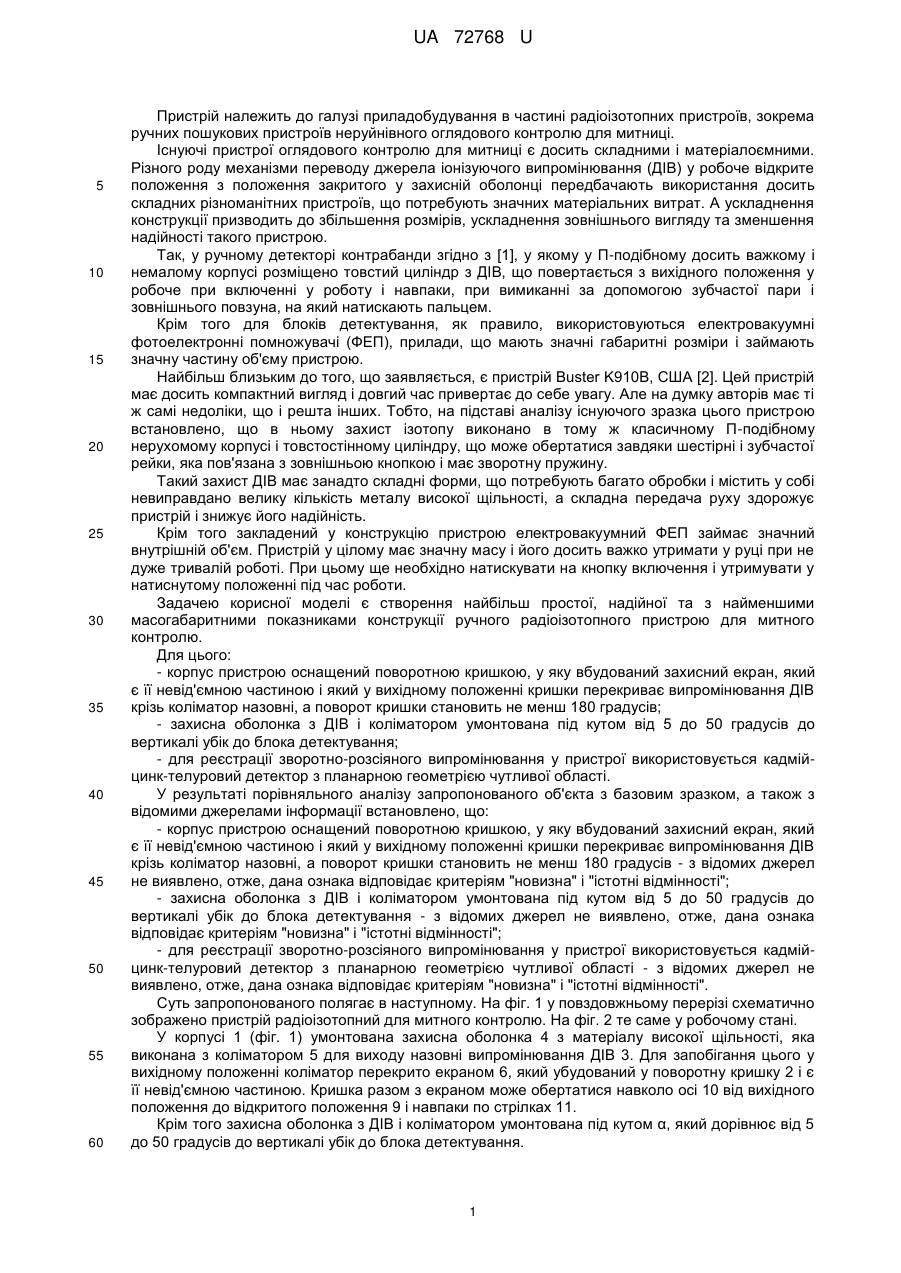

Реферат: UA 72768 U UA 72768 U 5 10 15 20 25 30 35 40 45 50 55 60 Пристрій належить до галузі приладобудування в частині радіоізотопних пристроїв, зокрема ручних пошукових пристроїв неруйнівного оглядового контролю для митниці. Існуючі пристрої оглядового контролю для митниці є досить складними і матеріалоємними. Різного роду механізми переводу джерела іонізуючого випромінювання (ДІВ) у робоче відкрите положення з положення закритого у захисній оболонці передбачають використання досить складних різноманітних пристроїв, що потребують значних матеріальних витрат. А ускладнення конструкції призводить до збільшення розмірів, ускладнення зовнішнього вигляду та зменшення надійності такого пристрою. Так, у ручному детекторі контрабанди згідно з [1], у якому у Π-подібному досить важкому і немалому корпусі розміщено товстий циліндр з ДІВ, що повертається з вихідного положення у робоче при включенні у роботу і навпаки, при вимиканні за допомогою зубчастої пари і зовнішнього повзуна, на який натискають пальцем. Крім того для блоків детектування, як правило, використовуються електровакуумні фотоелектронні помножувачі (ФЕП), прилади, що мають значні габаритні розміри і займають значну частину об'єму пристрою. Найбільш близьким до того, що заявляється, є пристрій Buster K910B, США [2]. Цей пристрій має досить компактний вигляд і довгий час привертає до себе увагу. Але на думку авторів має ті ж самі недоліки, що і решта інших. Тобто, на підставі аналізу існуючого зразка цього пристрою встановлено, що в ньому захист ізотопу виконано в тому ж класичному Π-подібному нерухомому корпусі і товстостінному циліндру, що може обертатися завдяки шестірні і зубчастої рейки, яка пов'язана з зовнішньою кнопкою і має зворотну пружину. Такий захист ДІВ має занадто складні форми, що потребують багато обробки і містить у собі невиправдано велику кількість металу високої щільності, а складна передача руху здорожує пристрій і знижує його надійність. Крім того закладений у конструкцію пристрою електровакуумний ФЕП займає значний внутрішній об'єм. Пристрій у цілому має значну масу і його досить важко утримати у руці при не дуже тривалій роботі. При цьому ще необхідно натискувати на кнопку включення і утримувати у натиснутому положенні під час роботи. Задачею корисної моделі є створення найбільш простої, надійної та з найменшими масогабаритними показниками конструкції ручного радіоізотопного пристрою для митного контролю. Для цього: - корпус пристрою оснащений поворотною кришкою, у яку вбудований захисний екран, який є її невід'ємною частиною і який у вихідному положенні кришки перекриває випромінювання ДІВ крізь коліматор назовні, а поворот кришки становить не менш 180 градусів; - захисна оболонка з ДІВ і коліматором умонтована під кутом від 5 до 50 градусів до вертикалі убік до блока детектування; - для реєстрації зворотно-розсіяного випромінювання у пристрої використовується кадмійцинк-телуровий детектор з планарною геометрією чутливої області. У результаті порівняльного аналізу запропонованого об'єкта з базовим зразком, а також з відомими джерелами інформації встановлено, що: - корпус пристрою оснащений поворотною кришкою, у яку вбудований захисний екран, який є її невід'ємною частиною і який у вихідному положенні кришки перекриває випромінювання ДІВ крізь коліматор назовні, а поворот кришки становить не менш 180 градусів - з відомих джерел не виявлено, отже, дана ознака відповідає критеріям "новизна" і "істотні відмінності"; - захисна оболонка з ДІВ і коліматором умонтована під кутом від 5 до 50 градусів до вертикалі убік до блока детектування - з відомих джерел не виявлено, отже, дана ознака відповідає критеріям "новизна" і "істотні відмінності"; - для реєстрації зворотно-розсіяного випромінювання у пристрої використовується кадмійцинк-телуровий детектор з планарною геометрією чутливої області - з відомих джерел не виявлено, отже, дана ознака відповідає критеріям "новизна" і "істотні відмінності". Суть запропонованого полягає в наступному. На фіг. 1 у повздовжньому перерізі схематично зображено пристрій радіоізотопний для митного контролю. На фіг. 2 те саме у робочому стані. У корпусі 1 (фіг. 1) умонтована захисна оболонка 4 з матеріалу високої щільності, яка виконана з коліматором 5 для виходу назовні випромінювання ДІВ 3. Для запобігання цього у вихідному положенні коліматор перекрито екраном 6, який убудований у поворотну кришку 2 і є її невід'ємною частиною. Кришка разом з екраном може обертатися навколо осі 10 від вихідного положення до відкритого положення 9 і навпаки по стрілках 11. Крім того захисна оболонка з ДІВ і коліматором умонтована під кутом α, який дорівнює від 5 до 50 градусів до вертикалі убік до блока детектування. 1 UA 72768 U 5 10 15 20 25 30 35 40 45 50 Складові частини пристрою, блок детектування 7 та інші 8 (дисплей, елементи електросхем, елементи живлення та таке ін.) можуть бути розміщені як у корпусі 1, так і у поворотній кришці 2. На фіг. 2 зображено пристрій радіоізотопний для митного контролю з відкинутою кришкою (повернутою в бік), а робоча поверхня пристрою торкається поверхні об'єкта дослідження 15. Випромінювання 13 ДІВ, що спрямовується з відкритого коліматора, діє на зовнішні об'єкти і у тому числі на предмет пошуку 12 і викликає зворотно-розсіяне випромінювання 14, яке фіксується блоком детектування і т.д. Оскільки завдяки куту установки α випромінювання ДІВ є направленим, його дія є найбільш ефективною, тому що шляхи випромінювань основного і зворотно розсіяного є найкоротшими. Кут α залежить від глибини залягання предмету пошуку і активності ДІВ. При невеликій активності ДІВ кут α повинен бути меншим, а глибина пошуку менша і навпаки. Кришка повинна відкриватися якнайменш на 180 градусів. Інакше буде заважати наближенню пристрою до поверхні об'єкта дослідження. У вихідному положенні кришка повинна мати надійну фіксацію від несанкціонованого відкриття. Вона повинна бути нормально закритою. У блоку детектування використовується кадмій-цинк-телуровий (Cd Zn Те) детектор з планарною геометрією чутливої області. Такі детектори випускаються вітчизняним виробником [3]. Реєстрація сигналів виконується завдяки спеціальної системи для знімання зарядів [4] і далі зарядових підсилювачів. Пропоноване значно спрощує пристрій шляхом виключення різного роду механізмів і робить його більш надійним і простим у використанні. Крім того, значно зменшується кількість захисного матеріалу для ДІВ оскільки його форма найбільш наближається до кулі. Установка захисної оболонки з ДІВ і коліматором під кутом у бік детектора робить використання пристрою більш ефективним. Використання компактного кадмій-цинк-телурового детектора дає змогу значно зменшити внутрішній об'єм корпусу пристрою. Таким чином сукупність пропонованого дає змогу впевнено досягти поставленої цілі. Література 1. United States Patent 5068883, U.S. Class: 250/498.1; 378/197; 378/83; 378/86; 378/88 Handheld contraband detector / DeHaan; Daniel (San Diego, С A) deLesdernier; David L. (Encinitas, CA), Assignee: Science Applications International Corporation (San Diego, CA).— Appl. No.: 07/522,274; U.S Patent Documents: 4494001, Filed: May 11, 1990; Date of patent: November 26, 1991. 2. Buster K910B Contraband Detector Specifications. [Электронный ресурс]. - Режим доступу: http://www.sasrad.com/products/buster/specifications.php. 3. Детекторы гамма-излучения образцовые [Электронный ресурс]. - режим доступу: http://www.ua.all.biz/buy/goods/?group=l075595. 4. Cadmium Zinc Telluride (CZT) Detectors, режим доступу: http://www.pas.rochester.edu/~cline/ria/Reviol.pdf. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Пристрій радіоізотопний для митного контролю, що має корпус з вмонтованим джерелом іонізаційного випромінювання (ДІВ), яке розміщене у захисній оболонці з коліматором, і оснащений захисним екраном, блоком детектування, елементами електросхем, дисплеєм, а оболонка і захисний екран виконані з матеріалу високої щільності, який відрізняється тим, що корпус пристрою оснащений поворотною кришкою, у яку вбудований захисний екран, який є її невід'ємною частиною і який у вихідному положенні кришки перекриває випромінювання ДІВ крізь коліматор назовні, а поворот кришки становить не менш 180 градусів. 2. Пристрій за п. 1, який відрізняється тим, що захисна оболонка з ДІВ і коліматором умонтована під кутом від 5 до 50 градусів до вертикалі убік до блока детектування. 3. Пристрій за п. 1, який відрізняється тим, що для реєстрації зворотно-розсіяного випромінювання у пристрої використовується кадмій-цинк-телуровий детектор з планарною геометрією чутливої області. 2 UA 72768 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП ―Український інститут промислової власності‖, вул. Глазунова, 1, м. Київ – 42, 01601 3
ДивитисяДодаткова інформація
Назва патенту англійськоюRadio-isotope device for customs supervision
Автори англійськоюLytvyn Volodymyr Pavlovych, Dubrovkina Marharyta Vasylivna, Bocharov Oleh Oleksandrovych
Назва патенту російськоюУстройство радиоизотопное для таможенного контроля
Автори російськоюЛитвин Владимир Павлович, Дубровкина Маргарита Василевна, Бочаров Олег Александрович
МПК / Мітки
МПК: G01T 7/00
Мітки: митного, контролю, пристрій, радіоізотопний
