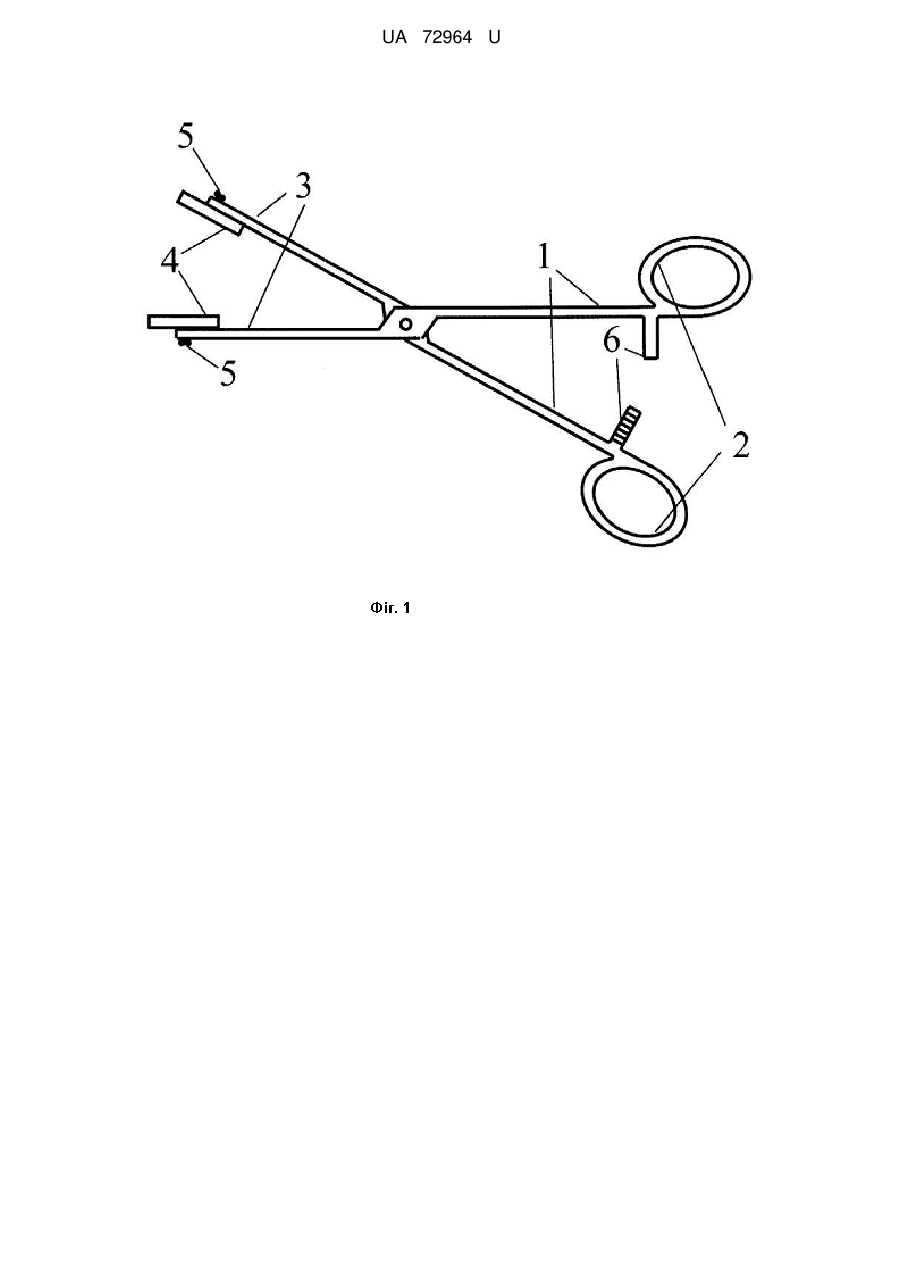

Пристрій для тримання та ловлі лабораторних тварин

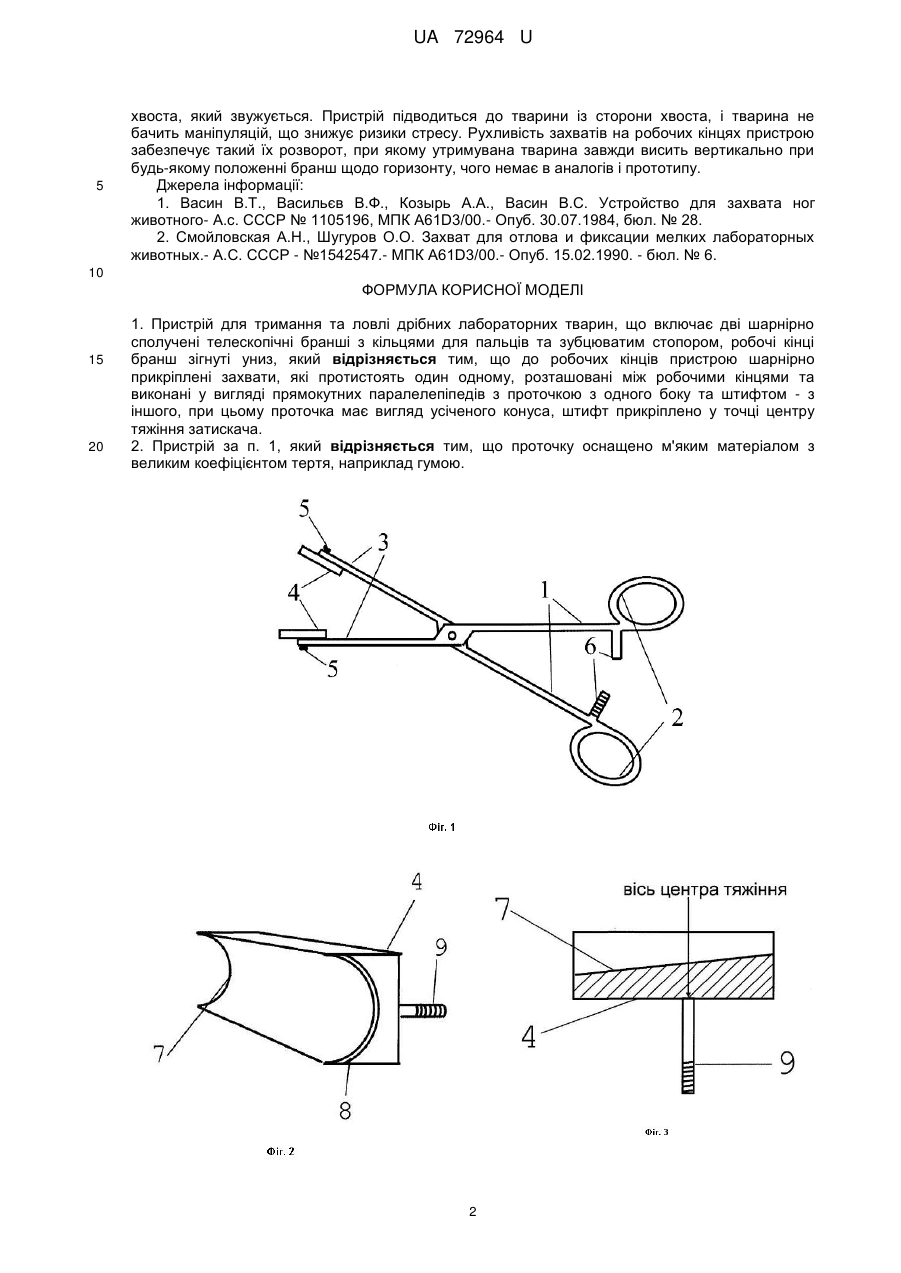

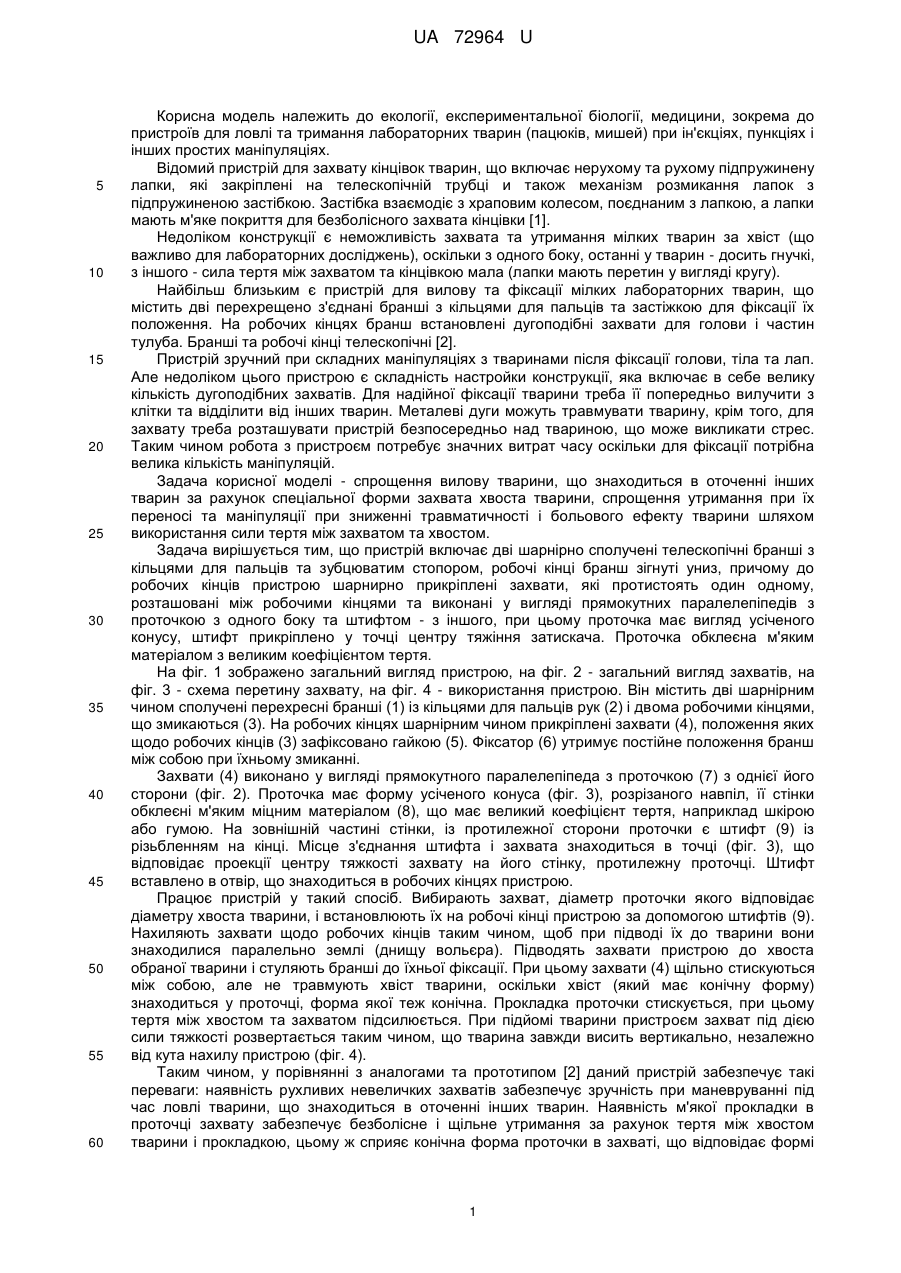

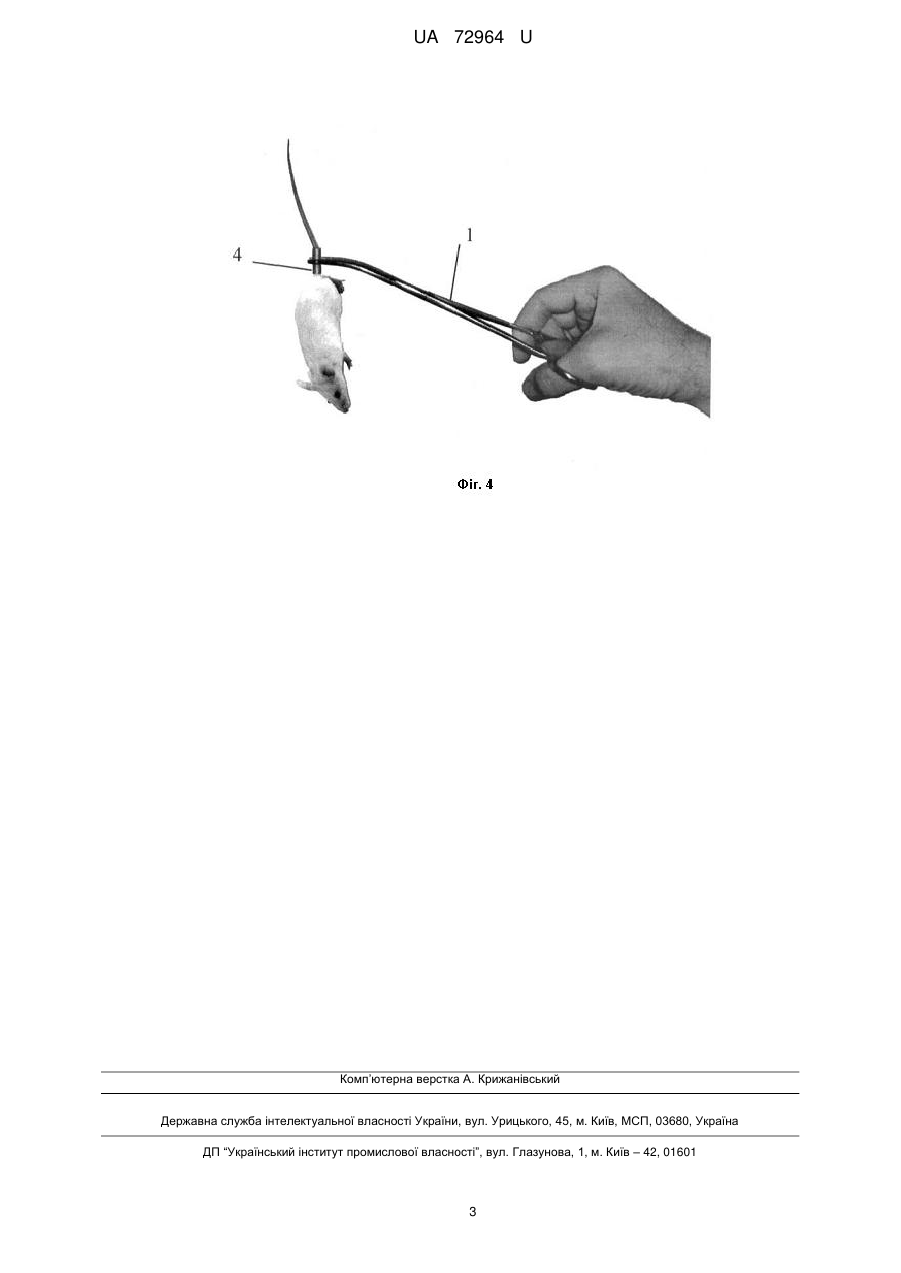

Реферат: UA 72964 U UA 72964 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до екології, експериментальної біології, медицини, зокрема до пристроїв для ловлі та тримання лабораторних тварин (пацюків, мишей) при ін'єкціях, пункціях і інших простих маніпуляціях. Відомий пристрій для захвату кінцівок тварин, що включає нерухому та рухому підпружинену лапки, які закріплені на телескопічній трубці и також механізм розмикання лапок з підпружиненою застібкою. Застібка взаємодіє з храповим колесом, поєднаним з лапкою, а лапки мають м'яке покриття для безболісного захвата кінцівки [1]. Недоліком конструкції є неможливість захвата та утримання мілких тварин за хвіст (що важливо для лабораторних досліджень), оскільки з одного боку, останні у тварин - досить гнучкі, з іншого - сила тертя між захватом та кінцівкою мала (лапки мають перетин у вигляді кругу). Найбільш близьким є пристрій для вилову та фіксації мілких лабораторних тварин, що містить дві перехрещено з'єднані бранші з кільцями для пальців та застіжкою для фіксації їх положення. На робочих кінцях бранш встановлені дугоподібні захвати для голови і частин тулуба. Бранші та робочі кінці телескопічні [2]. Пристрій зручний при складних маніпуляціях з тваринами після фіксації голови, тіла та лап. Але недоліком цього пристрою є складність настройки конструкції, яка включає в себе велику кількість дугоподібних захватів. Для надійної фіксації тварини треба її попередньо вилучити з клітки та відділити від інших тварин. Металеві дуги можуть травмувати тварину, крім того, для захвату треба розташувати пристрій безпосередньо над твариною, що може викликати стрес. Таким чином робота з пристроєм потребує значних витрат часу оскільки для фіксації потрібна велика кількість маніпуляцій. Задача корисної моделі - спрощення вилову тварини, що знаходиться в оточенні інших тварин за рахунок спеціальної форми захвата хвоста тварини, спрощення утримання при їх переносі та маніпуляції при зниженні травматичності і больового ефекту тварини шляхом використання сили тертя між захватом та хвостом. Задача вирішується тим, що пристрій включає дві шарнірно сполучені телескопічні бранші з кільцями для пальців та зубцюватим стопором, робочі кінці бранш зігнуті униз, причому до робочих кінців пристрою шарнирно прикріплені захвати, які протистоять один одному, розташовані між робочими кінцями та виконані у вигляді прямокутних паралелепіпедів з проточкою з одного боку та штифтом - з іншого, при цьому проточка має вигляд усіченого конусу, штифт прикріплено у точці центру тяжіння затискача. Проточка обклеєна м'яким матеріалом з великим коефіцієнтом тертя. На фіг. 1 зображено загальний вигляд пристрою, на фіг. 2 - загальний вигляд захватів, на фіг. 3 - схема перетину захвату, на фіг. 4 - використання пристрою. Він містить дві шарнірним чином сполучені перехресні бранші (1) із кільцями для пальців рук (2) і двома робочими кінцями, що змикаються (3). На робочих кінцях шарнірним чином прикріплені захвати (4), положення яких щодо робочих кінців (3) зафіксовано гайкою (5). Фіксатор (6) утримує постійне положення бранш між собою при їхньому змиканні. Захвати (4) виконано у вигляді прямокутного паралелепіпеда з проточкою (7) з однієї його сторони (фіг. 2). Проточка має форму усіченого конуса (фіг. 3), розрізаного навпіл, її стінки обклеєні м'яким міцним матеріалом (8), що має великий коефіцієнт тертя, наприклад шкірою або гумою. На зовнішній частині стінки, із протилежної сторони проточки є штифт (9) із різьбленням на кінці. Місце з'єднання штифта і захвата знаходиться в точці (фіг. 3), що відповідає проекції центру тяжкості захвату на його стінку, протилежну проточці. Штифт вставлено в отвір, що знаходиться в робочих кінцях пристрою. Працює пристрій у такий спосіб. Вибирають захват, діаметр проточки якого відповідає діаметру хвоста тварини, і встановлюють їх на робочі кінці пристрою за допомогою штифтів (9). Нахиляють захвати щодо робочих кінців таким чином, щоб при підводі їх до тварини вони знаходилися паралельно землі (днищу вольєра). Підводять захвати пристрою до хвоста обраної тварини і стуляють бранші до їхньої фіксації. При цьому захвати (4) щільно стискуються між собою, але не травмують хвіст тварини, оскільки хвіст (який має конічну форму) знаходиться у проточці, форма якої теж конічна. Прокладка проточки стискується, при цьому тертя між хвостом та захватом підсилюється. При підйомі тварини пристроєм захват під дією сили тяжкості розвертається таким чином, що тварина завжди висить вертикально, незалежно від кута нахилу пристрою (фіг. 4). Таким чином, у порівнянні з аналогами та прототипом [2] даний пристрій забезпечує такі переваги: наявність рухливих невеличких захватів забезпечує зручність при маневруванні під час ловлі тварини, що знаходиться в оточенні інших тварин. Наявність м'якої прокладки в проточці захвату забезпечує безболісне і щільне утримання за рахунок тертя між хвостом тварини і прокладкою, цьому ж сприяє конічна форма проточки в захваті, що відповідає формі 1 UA 72964 U 5 хвоста, який звужується. Пристрій підводиться до тварини із сторони хвоста, і тварина не бачить маніпуляцій, що знижує ризики стресу. Рухливість захватів на робочих кінцях пристрою забезпечує такий їх розворот, при якому утримувана тварина завжди висить вертикально при будь-якому положенні бранш щодо горизонту, чого немає в аналогів і прототипу. Джерела інформації: 1. Васин В.Т., Васильєв В.Ф., Козырь А.А., Васин B.C. Устройство для захвата ног животного- А.с. СССР № 1105196, МПК A61D3/00.- Опуб. 30.07.1984, бюл. № 28. 2. Смойловская А.Н., Шугуров О.О. Захват для отлова и фиксации мелких лабораторных животных.- А.С. СССР - №1542547.- МПК A61D3/00.- Опуб. 15.02.1990. - бюл. № 6. 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 1. Пристрій для тримання та ловлі дрібних лабораторних тварин, що включає дві шарнірно сполучені телескопічні бранші з кільцями для пальців та зубцюватим стопором, робочі кінці бранш зігнуті униз, який відрізняється тим, що до робочих кінців пристрою шарнірно прикріплені захвати, які протистоять один одному, розташовані між робочими кінцями та виконані у вигляді прямокутних паралелепіпедів з проточкою з одного боку та штифтом - з іншого, при цьому проточка має вигляд усіченого конуса, штифт прикріплено у точці центру тяжіння затискача. 2. Пристрій за п. 1, який відрізняється тим, що проточку оснащено м'яким матеріалом з великим коефіцієнтом тертя, наприклад гумою. 2 UA 72964 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
