Пристрій для декапітації лабораторних тварин

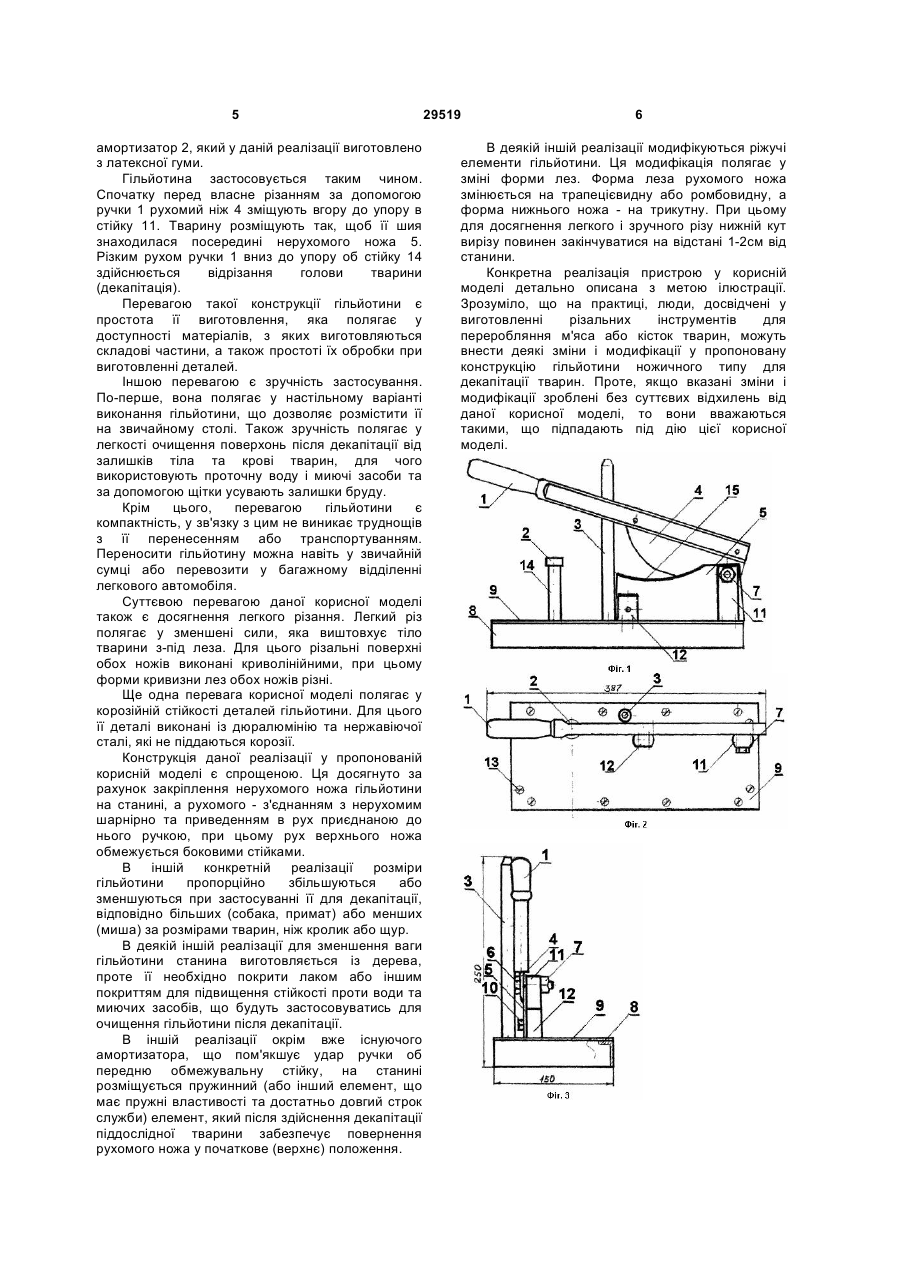

Пристрій для декапітації лабораторних тварин, що включає станину, нерухомий нижній та рухомий верхній ножі, привід рухомого ножа та дві бокові стійки, який відрізняється тим, що нерухомий ніж закріплений на станині, а рухомий ніж з приєднаною до нього ручкою з'єднаний шарнірно з нерухомим і обмежений боковими стійками, розміщеними на станині, різальні поверхні обох ножів виконані криволінійними, при цьому форми кривизни лез обох ножів різні, всі деталі пристрою виконані із корозійностійких матеріалів. (19) (21) u200711556 (22) 19.10.2007 (24) 10.01.2008 (72) АЛЕКСЄЙЦЕВ ЮРІЙ ОЛЕКСАНДРОВИЧ, UA, БУДНИК МИКОЛА МИКОЛАЙОВИЧ, UA, ДУДЧЕНКО НАТАЛІЯ ОЛЕКСАНДРІВНА, UA, БУДНИК ВІТАЛІЙ МИКОЛАЙОВИЧ, UA (73) ІНСТИТУТ КІБЕРНЕТИКИ ІМ. В.М.ГЛУШКОВА НАН УКРАЇНИ, UA, ІНСТИТУТ ПРИКЛАДНИХ ПРОБЛЕМ ФІЗИКИ ТА БІОФІЗИКИ НАН УКРАЇНИ, UA, АЛЕКСЄЙЦЕВ ЮРІЙ ОЛЕКСАНДРОВИЧ, UA, БУДНИК МИКОЛА МИКОЛАЙОВИЧ, UA, ДУДЧЕНКО НАТАЛІЯ ОЛЕКСАНДРІВНА, UA, БУДНИК ВІТАЛІЙ МИКОЛАЙОВИЧ, UA 3 Приймальний стіл має поперечний паз, призначений для перекриття ножем площини столу при різанні шматка туші тварини. Дві вертикальні напрямні, спільно з поперечиною, столом і каркасом утворюють єдину рамну конструкцію. Гідроциліндри шарнірно закріплені на рамі через кронштейни і підключені до живлячої маслостанції гідроприводу без взаємної синхронізації. Для здійснення реверсу при русі ножа і його зупинки у верхньому початковому положенні слугують кінцеві вимикачі, встановлені на напрямній. Для здійснення робочого ходу тиск з гідросистеми подається у штокові порожнини циліндрів, поршні яких опускаються і захоплюють за собою ніж, - у такий спосіб і виконується відрізання. Недолік пристрою-найближчого аналога полягає у тому, що вказаний пристрій занадто складний, а тому він застосовується у промисловому (механізованому чи автоматизованому) виробництві. Таким чином, згідно результатів вивчення сучасного стану ручних різальних інструментів для переробляння м'яса або кісток не знайдено пристроїв, спеціально орієнтованих для декапітації дрібних та середніх тварин в лабораторних умовах. Технічною задачею корисної моделі, що пропонується, є створення пристрою для відрізання голови (декапітації) дрібних та середніх тварин в лабораторних умовах. Суть корисної моделі полягає у тому, що пропонується пристрій для декапітації тварин (кролів, щурів) для використання в лабораторіях медичних та інших наукових закладах, який має більш просту конструкцію гільйотини для застосування при виконанні лабораторних досліджень. У даній корисній моделі пропонується конструкція гільйотини ножничного типу з використанням ножів із криволінійною різальною поверхнею. Рухомий ніж гільйотини шарнірно приєднаний до нерухомого ножа, який закріплено на столі. Рухомий ніж за допомогою приєднаної до нього ручки приводиться в рух, обмежений двома стійками. Криволінійна форма ножів зменшує силу, яка виштовхує тіло тварини з-під леза. Гільйотина виконана у настільному варіанті. Для підвищення корозійної стійкості всі деталі пристрою виконані із корозійностійких матеріалів. В основу корисної моделі поставлено задачу створення пристрою для декапітації лабораторних тварин, призначеного для відрізання голів у тварин середнього розміру (наприклад, кролів, щурів), який конструктивно являє собою настільну гільйотину, включає станину, нерухомий нижній та рухомий верхній ножі, привід рухомого ножа та дві бокові стійки. Поставлена задача досягається шляхом застосування нерухомого ножа, який закріплюється на станині, рухомого ножа, який з'єднується з нерухомим шарнірно та приводиться в рух приєднаною до нього ручкою, при цьому рух верхнього ножа обмежується боковими стійками. 29519 4 Крім того, різальні поверхні обох ножів виконано криволінійними, при цьому форми кривизни лез обох ножів різні, а всі деталі пристрою виконані із корозійностійких матеріалів. Це дозволяє забезпечити зручне його використання, легке виконання декапітації дрібних та середніх тварин в лабораторних умовах, просту конструкцію гільйотини та невеликі її розміри і вагу, підвищення корозійної стійкості. Пропонована у даній корисній моделі конструкція має такі переваги: 1) зручність, що полягає у настільному варіанті виконання пристрою; 2) спрощеність конструкції, що полягає у закріпленні нерухомого ножа на станині, з'єднання рухомого ножа з нерухомим шарнірно та приведенням його в рух приєднаною до нього ручкою, при цьому рух верхнього ножа обмежується боковими стійками; 3) легке різання, що полягає у зменшенні сили, що виштовхує тварину з-під леза, при цьому різальні поверхні обох ножів виконані криволінійними, а форми кривизни лез обох ножів різні; 4) підвищена корозійна стійкість, що полягає у виконанні деталей із корозійностійких матеріалів. Короткий опис ілюстрацій: Фіг.1 - Зовнішній вигляд (ескіз) гільйотини спереду, де 1 - ручка, 2 - амортизатор, 3 - бокова обмежувальна стійка, 4 - рухомий ніж, 5 нерухомий ніж, 8 - кутник (4шт.), 9 - пластина, 11 та 12 - стійки кріплення ножів, 14 - передня обмежувальна стійка, 15 - лезо нерухомого ножа. Фіг.2 - Зовнішній вигляд (ескіз) гільйотини зверху, де 1 - ручка, 2 - амортизатор, 3 - бокова обмежувальна стійка, 7 - гайка, 9 - пластина, 11 та 12 - стійки кріплення ножів, 13 - гвинт (12шт.). Фіг.3 - Зовнішній вигляд (ескіз) гільйотини збоку зліва, де 1 - ручка, 3 - бокова обмежувальна стійка, 4 - рухомий ніж, 5 - нерухомий ніж, 6 - болт М10, 7 - гайка, 8 - кутник (4 шт.), 9 - пластина, 10 болт М6, 11 та 12 - стійки кріплення ножів. Конструкція реалізації гільйотини приведена на Фіг.1-Фіг.3, де розміри наведено в міліметрах. Гільйотина складається зі станини, яка складається з пластини 9 і чотирьох кутників 8 (Фіг.1), скріплених дванадцятьма гвинтами 13 (Фіг.2). На станині за допомогою болтів 6, 10 (Фіг.3) закріплені стійки 11, 12 (Фіг.1). До стійок, у свою чергу, - за допомогою болтів 6, 10 та гайки 7 (Фіг.3), приєднано нерухомий ніж 5 (Фіг.1). На болті 6 закріплений та обертається рухомий ніж 4 (Фіг.1). Ручка 1 (Фіг.1) служить для здійснення руху ножа 4 вниз. Бокова обмежувальна стійка 3 та передня обмежувальна стійка 14 (Фіг.1) обмежують рух ножа для унеможливлення його зміщення, відповідно, - вбік та вниз. Амортизатор 2 (Фіг.1) пом'якшує удар ручки об передню обмежувальну стійку 14. Ножі 4, 5, стійки 11, 12 та пластина 9 пристрою виготовлено із нержавіючої сталі. Всі інші деталі виготовлені з дюралюмінію. Уданій реалізації застосовано кріпильні засоби (наприклад, болти, гвинти та ін.) з антикорозійним покриттям. Для пом'якшення удару об стійку 14 застосовано 5 амортизатор 2, який у даній реалізації виготовлено з латексної гуми. Гільйотина застосовується таким чином. Спочатку перед власне різанням за допомогою ручки 1 рухомий ніж 4 зміщують вгору до упору в стійку 11. Тварину розміщують так, щоб її шия знаходилася посередині нерухомого ножа 5. Різким рухом ручки 1 вниз до упору об стійку 14 здійснюється відрізання голови тварини (декапітація). Перевагою такої конструкції гільйотини є простота її виготовлення, яка полягає у доступності матеріалів, з яких виготовляються складові частини, а також простоті їх обробки при виготовленні деталей. Іншою перевагою є зручність застосування. По-перше, вона полягає у настільному варіанті виконання гільйотини, що дозволяє розмістити її на звичайному столі. Також зручність полягає у легкості очищення поверхонь після декапітації від залишків тіла та крові тварин, для чого використовують проточну воду і миючі засоби та за допомогою щітки усувають залишки бруду. Крім цього, перевагою гільйотини є компактність, у зв'язку з цим не виникає труднощів з її перенесенням або транспортуванням. Переносити гільйотину можна навіть у звичайній сумці або перевозити у багажному відділенні легкового автомобіля. Суттєвою перевагою даної корисної моделі також є досягнення легкого різання. Легкий різ полягає у зменшені сили, яка виштовхує тіло тварини з-під леза. Для цього різальні поверхні обох ножів виконані криволінійними, при цьому форми кривизни лез обох ножів різні. Ще одна перевага корисної моделі полягає у корозійній стійкості деталей гільйотини. Для цього її деталі виконані із дюралюмінію та нержавіючої сталі, які не піддаються корозії. Конструкція даної реалізації у пропонованій корисній моделі є спрощеною. Ця досягнуто за рахунок закріплення нерухомого ножа гільйотини на станині, а рухомого - з'єднанням з нерухомим шарнірно та приведенням в рух приєднаною до нього ручкою, при цьому рух верхнього ножа обмежується боковими стійками. В іншій конкретній реалізації розміри гільйотини пропорційно збільшуються або зменшуються при застосуванні її для декапітації, відповідно більших (собака, примат) або менших (миша) за розмірами тварин, ніж кролик або щур. В деякій іншій реалізації для зменшення ваги гільйотини станина виготовляється із дерева, проте її необхідно покрити лаком або іншим покриттям для підвищення стійкості проти води та миючих засобів, що будуть застосовуватись для очищення гільйотини після декапітації. В іншій реалізації окрім вже існуючого амортизатора, що пом'якшує удар ручки об передню обмежувальну стійку, на станині розміщується пружинний (або інший елемент, що має пружні властивості та достатньо довгий строк служби) елемент, який після здійснення декапітації піддослідної тварини забезпечує повернення рухомого ножа у початкове (верхнє) положення. 29519 6 В деякій іншій реалізації модифікуються ріжучі елементи гільйотини. Ця модифікація полягає у зміні форми лез. Форма леза рухомого ножа змінюється на трапецієвидну або ромбовидну, а форма нижнього ножа - на трикутну. При цьому для досягнення легкого і зручного різу нижній кут вирізу повинен закінчуватися на відстані 1-2см від станини. Конкретна реалізація пристрою у корисній моделі детально описана з метою ілюстрації. Зрозуміло, що на практиці, люди, досвідчені у виготовленні різальних інструментів для переробляння м'яса або кісток тварин, можуть внести деякі зміни і модифікації у пропоновану конструкцію гільйотини ножичного типу для декапітації тварин. Проте, якщо вказані зміни і модифікації зроблені без суттєвих відхилень від даної корисної моделі, то вони вважаються такими, що підпадають під дію цієї корисної моделі.
