Кріокамера для екстремального охолодження лабораторних тварин

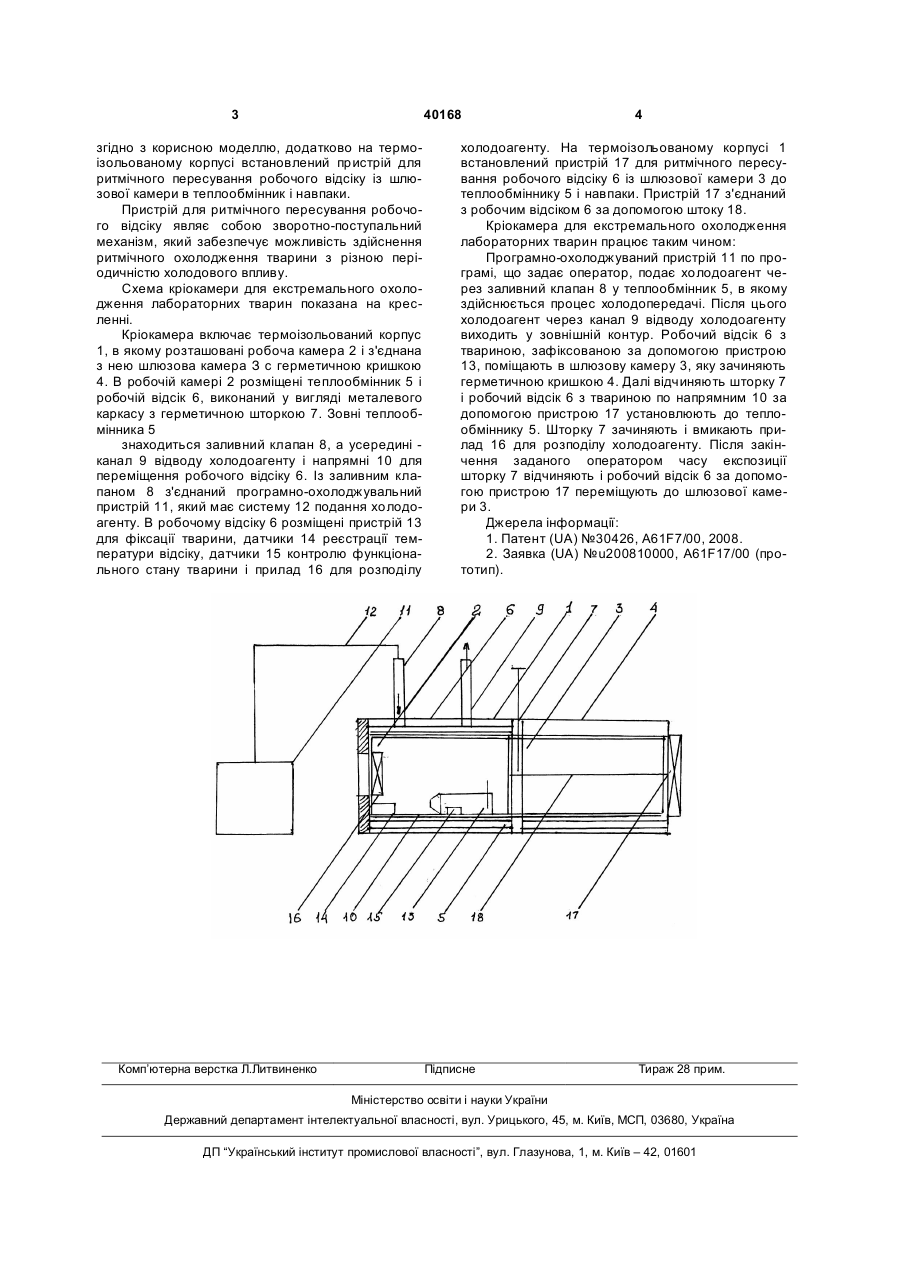

Кріокамера для екстремального охолодження лабораторних тварин, що включає термоізольова 3 40168 згідно з корисною моделлю, додатково на термоізольованому корпусі встановлений пристрій для ритмічного пересування робочого відсіку із шлюзової камери в теплообмінник і навпаки. Пристрій для ритмічного пересування робочого відсіку являє собою зворотно-поступальний механізм, який забезпечує можливість здійснення ритмічного охолодження тварини з різною періодичністю холодового впливу. Схема кріокамери для екстремального охолодження лабораторних тварин показана на кресленні. Кріокамера включає термоізольований корпус 1, в якому розташовані робоча камера 2 і з'єднана з нею шлюзова камера З с герметичною кришкою 4. В робочій камері 2 розміщені теплообмінник 5 і робочій відсік 6, виконаний у вигляді металевого каркасу з герметичною шторкою 7. Зовні теплообмінника 5 знаходиться заливний клапан 8, а усередині канал 9 відводу холодоагенту і напрямні 10 для переміщення робочого відсіку 6. Із заливним клапаном 8 з'єднаний програмно-охолоджувальний пристрій 11, який має систему 12 подання холодоагенту. В робочому відсіку 6 розміщені пристрій 13 для фіксації тварини, датчики 14 реєстрації температури відсіку, датчики 15 контролю функціонального стану тварини і прилад 16 для розподілу Комп’ютерна верстка Л.Литвиненко 4 холодоагенту. На термоізольованому корпусі 1 встановлений пристрій 17 для ритмічного пересування робочого відсіку 6 із шлюзової камери 3 до теплообміннику 5 і навпаки. Пристрій 17 з'єднаний з робочим відсіком 6 за допомогою штоку 18. Кріокамера для екстремального охолодження лабораторних тварин працює таким чином: Програмно-охолоджуваний пристрій 11 по програмі, що задає оператор, подає холодоагент через заливний клапан 8 у теплообмінник 5, в якому здійснюється процес холодопередачі. Після цього холодоагент через канал 9 відводу холодоагенту виходить у зовнішній контур. Робочий відсік 6 з твариною, зафіксованою за допомогою пристрою 13, поміщають в шлюзову камеру 3, яку зачиняють герметичною кришкою 4. Далі відчиняють шторку 7 і робочий відсік 6 з твариною по напрямним 10 за допомогою пристрою 17 установлюють до теплообміннику 5. Шторку 7 зачиняють і вмикають прилад 16 для розподілу холодоагенту. Після закінчення заданого оператором часу експозиції шторку 7 відчиняють і робочий відсік 6 за допомогою пристрою 17 переміщують до шлюзової камери 3. Джерела інформації: 1. Патент (UA) №30426, A61F7/00, 2008. 2. Заявка (UA) №u200810000, A61F17/00 (прототип). Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
