Респіратор

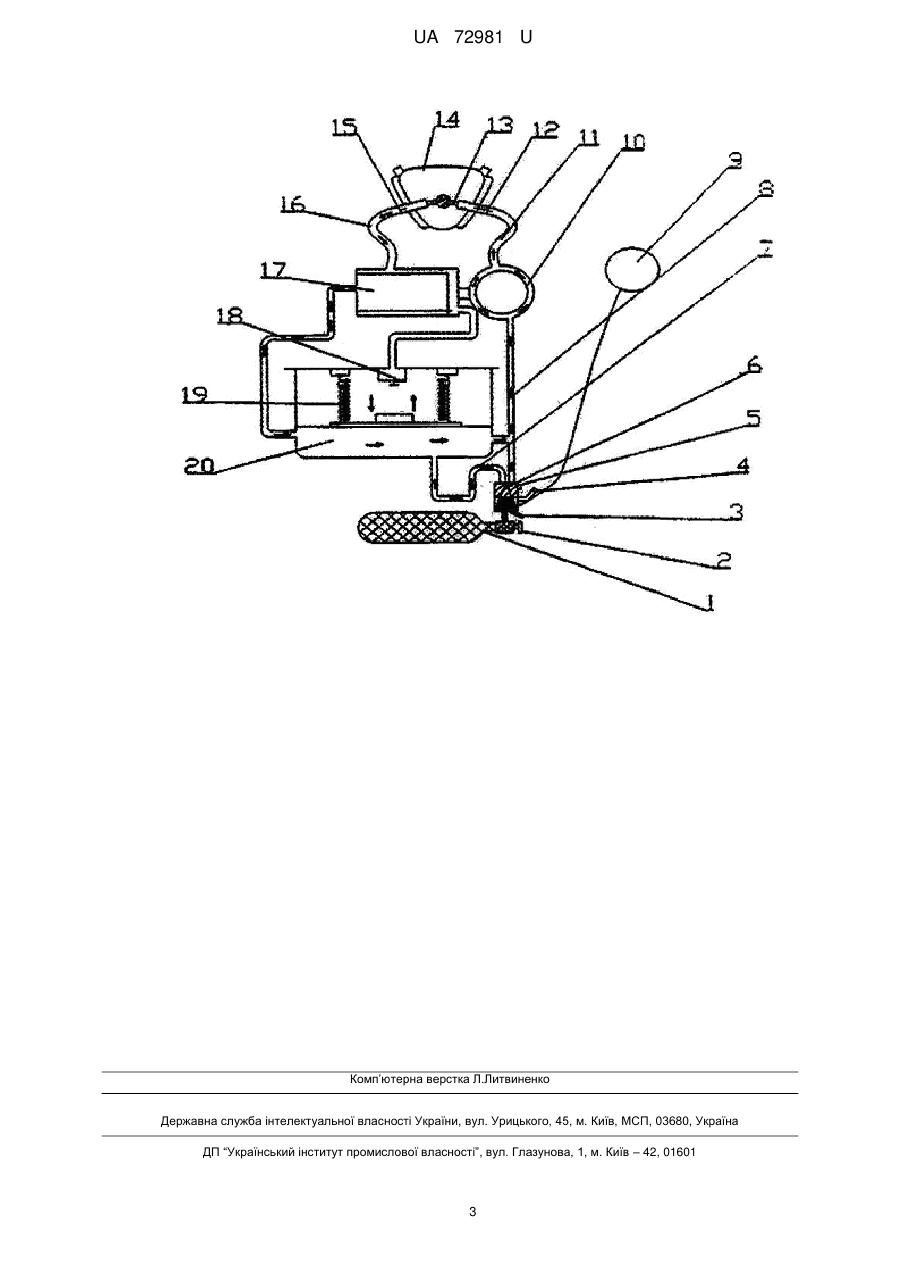

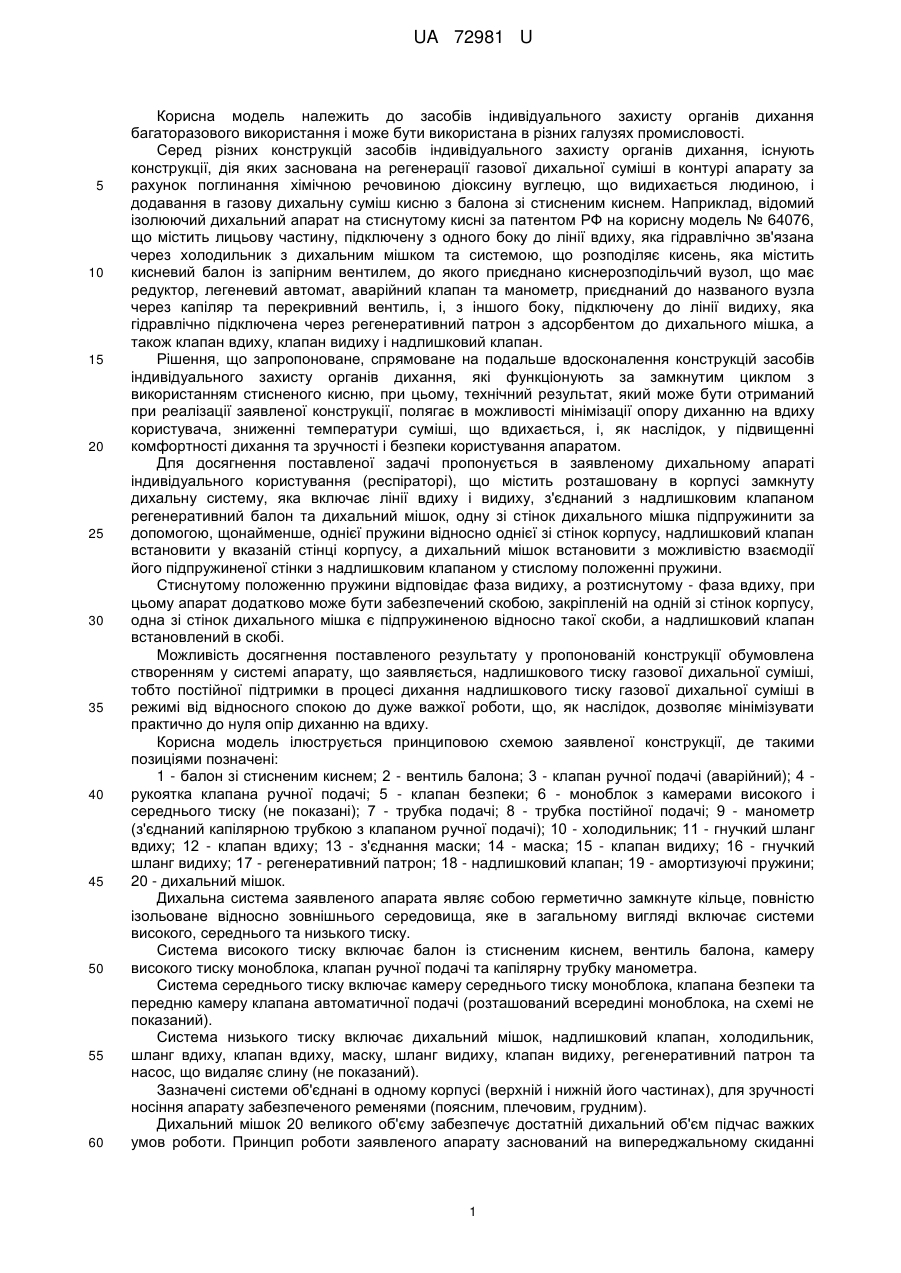

Реферат: Дихальний апарат індивідуального користування включає розміщену в корпусі замкнену дихальну систему, що включає лінії вдиху і видиху, зв'язаний з надлишковим клапаном регенеративний балон та дихальний мішок. Одна зі стінок дихального мішка підпружинена за допомогою щонайменше однієї пружини відносно однієї зі стінок корпусу. Надлишковий клапан встановлено у вказаній стінці корпусу. Дихальний мішок встановлено з можливістю взаємодії його підпружиненої стінки з надлишковим клапаном у стиснутому положенні пружини. UA 72981 U (33) Код держави-учасниці RU UA 72981 U UA 72981 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до засобів індивідуального захисту органів дихання багаторазового використання і може бути використана в різних галузях промисловості. Серед різних конструкцій засобів індивідуального захисту органів дихання, існують конструкції, дія яких заснована на регенерації газової дихальної суміші в контурі апарату за рахунок поглинання хімічною речовиною діоксину вуглецю, що видихається людиною, і додавання в газову дихальну суміш кисню з балона зі стисненим киснем. Наприклад, відомий ізолюючий дихальний апарат на стиснутому кисні за патентом РФ на корисну модель № 64076, що містить лицьову частину, підключену з одного боку до лінії вдиху, яка гідравлічно зв'язана через холодильник з дихальним мішком та системою, що розподіляє кисень, яка містить кисневий балон із запірним вентилем, до якого приєднано киснерозподільчий вузол, що має редуктор, легеневий автомат, аварійний клапан та манометр, приєднаний до названого вузла через капіляр та перекривний вентиль, і, з іншого боку, підключену до лінії видиху, яка гідравлічно підключена через регенеративний патрон з адсорбентом до дихального мішка, а також клапан вдиху, клапан видиху і надлишковий клапан. Рішення, що запропоноване, спрямоване на подальше вдосконалення конструкцій засобів індивідуального захисту органів дихання, які функціонують за замкнутим циклом з використанням стисненого кисню, при цьому, технічний результат, який може бути отриманий при реалізації заявленої конструкції, полягає в можливості мінімізації опору диханню на вдиху користувача, зниженні температури суміші, що вдихається, і, як наслідок, у підвищенні комфортності дихання та зручності і безпеки користування апаратом. Для досягнення поставленої задачі пропонується в заявленому дихальному апараті індивідуального користування (респіраторі), що містить розташовану в корпусі замкнуту дихальну систему, яка включає лінії вдиху і видиху, з'єднаний з надлишковим клапаном регенеративний балон та дихальний мішок, одну зі стінок дихального мішка підпружинити за допомогою, щонайменше, однієї пружини відносно однієї зі стінок корпусу, надлишковий клапан встановити у вказаній стінці корпусу, а дихальний мішок встановити з можливістю взаємодії його підпружиненої стінки з надлишковим клапаном у стислому положенні пружини. Стиснутому положенню пружини відповідає фаза видиху, а розтиснутому - фаза вдиху, при цьому апарат додатково може бути забезпечений скобою, закріпленій на одній зі стінок корпусу, одна зі стінок дихального мішка є підпружиненою відносно такої скоби, а надлишковий клапан встановлений в скобі. Можливість досягнення поставленого результату у пропонованій конструкції обумовлена створенням у системі апарату, що заявляється, надлишкового тиску газової дихальної суміші, тобто постійної підтримки в процесі дихання надлишкового тиску газової дихальної суміші в режимі від відносного спокою до дуже важкої роботи, що, як наслідок, дозволяє мінімізувати практично до нуля опір диханню на вдиху. Корисна модель ілюструється принциповою схемою заявленої конструкції, де такими позиціями позначені: 1 - балон зі стисненим киснем; 2 - вентиль балона; 3 - клапан ручної подачі (аварійний); 4 рукоятка клапана ручної подачі; 5 - клапан безпеки; 6 - моноблок з камерами високого і середнього тиску (не показані); 7 - трубка подачі; 8 - трубка постійної подачі; 9 - манометр (з'єднаний капілярною трубкою з клапаном ручної подачі); 10 - холодильник; 11 - гнучкий шланг вдиху; 12 - клапан вдиху; 13 - з'єднання маски; 14 - маска; 15 - клапан видиху; 16 - гнучкий шланг видиху; 17 - регенеративний патрон; 18 - надлишковий клапан; 19 - амортизуючі пружини; 20 - дихальний мішок. Дихальна система заявленого апарата являє собою герметично замкнуте кільце, повністю ізольоване відносно зовнішнього середовища, яке в загальному вигляді включає системи високого, середнього та низького тиску. Система високого тиску включає балон із стисненим киснем, вентиль балона, камеру високого тиску моноблока, клапан ручної подачі та капілярну трубку манометра. Система середнього тиску включає камеру середнього тиску моноблока, клапана безпеки та передню камеру клапана автоматичної подачі (розташований всередині моноблока, на схемі не показаний). Система низького тиску включає дихальний мішок, надлишковий клапан, холодильник, шланг вдиху, клапан вдиху, маску, шланг видиху, клапан видиху, регенеративний патрон та насос, що видаляє слину (не показаний). Зазначені системи об'єднані в одному корпусі (верхній і нижній його частинах), для зручності носіння апарату забезпеченого ременями (поясним, плечовим, грудним). Дихальний мішок 20 великого об'єму забезпечує достатній дихальний об'єм підчас важких умов роботи. Принцип роботи заявленого апарату заснований на випереджальному скиданні 1 UA 72981 U 5 10 15 повітря, що дозволяє не тільки зменшити витрату хімічного поглинача вуглекислоти, але й знизити температуру суміші, що вдихається. Одна зі стінок дихального мішка за допомогою амортизуючих пружин 19 підпружинена відносно закріпленої в корпусі металевої скоби (не показана). Саме зазначені пружини забезпечують позитивний тиск у системі респіратора і, як наслідок, опір диханню на вдиху рівний нулю. У нормальному положенні пружина знаходиться в розтиснутому стані, забезпечуючи "позитивний" тиск у системі, в результаті чого користувачеві заявленого апарата немає необхідності робити зусилля підчас вдиху - повітряна суміш подається в дихальну систему під впливом пружини, що розтискається (тобто натискаючої на стінку дихального мішка). Постійна підтримка тиску, який є вище атмосферного всередині всієї системи, в рамках заявленого рішення названої системою подачі повітря на позитивному тиску, забезпечується за допомогою взаємодії стінки дихального мішка і надлишкового клапана 18, закріпленого в центрі згаданої скоби. У процесі дихання мішок розширюється/звужується, що відповідає фазам видиху/вдиху, при цьому у фазі розширення підпружинена стійка дихального мішка діє на клапан 18, зв'язаний з регенеративним балоном 17, внаслідок чого і відбувається випереджаюче скидання повітря, що дозволяє зменшити витрату хімічного поглинача вуглекислоти, як наслідок, знизивши температуру суміші, що вдихається. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 30 1. Дихальний апарат індивідуального користування, що включає розміщену в корпусі замкнену дихальну систему, що включає лінії вдиху і видиху, зв'язаний з надлишковим клапаном регенеративний балон та дихальний мішок, який відрізняється тим, що одна зі стінок дихального мішка підпружинена за допомогою щонайменше однієї пружини відносно однієї зі стінок корпусу, при цьому надлишковий клапан встановлено у вказаній стінці корпусу, а дихальний мішок встановлено з можливістю взаємодії його підпружиненої стінки з надлишковим клапаном у стиснутому положенні пружини. 2. Апарат за п. 1, який відрізняється тим, що він додатково забезпечений скобою, закріпленою на одній зі стінок корпусу, при цьому одна зі стінок дихального мішка підпружинена відносно такої скоби, а надлишковий клапан встановлено в скобі. 3. Апарат за п. 1, який відрізняється тим, що стиснутому положенню пружини відповідає фаза видиху, а розтисненому - фаза вдиху. 2 UA 72981 U Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
