Тара багатофункціональна типу “конструктор”

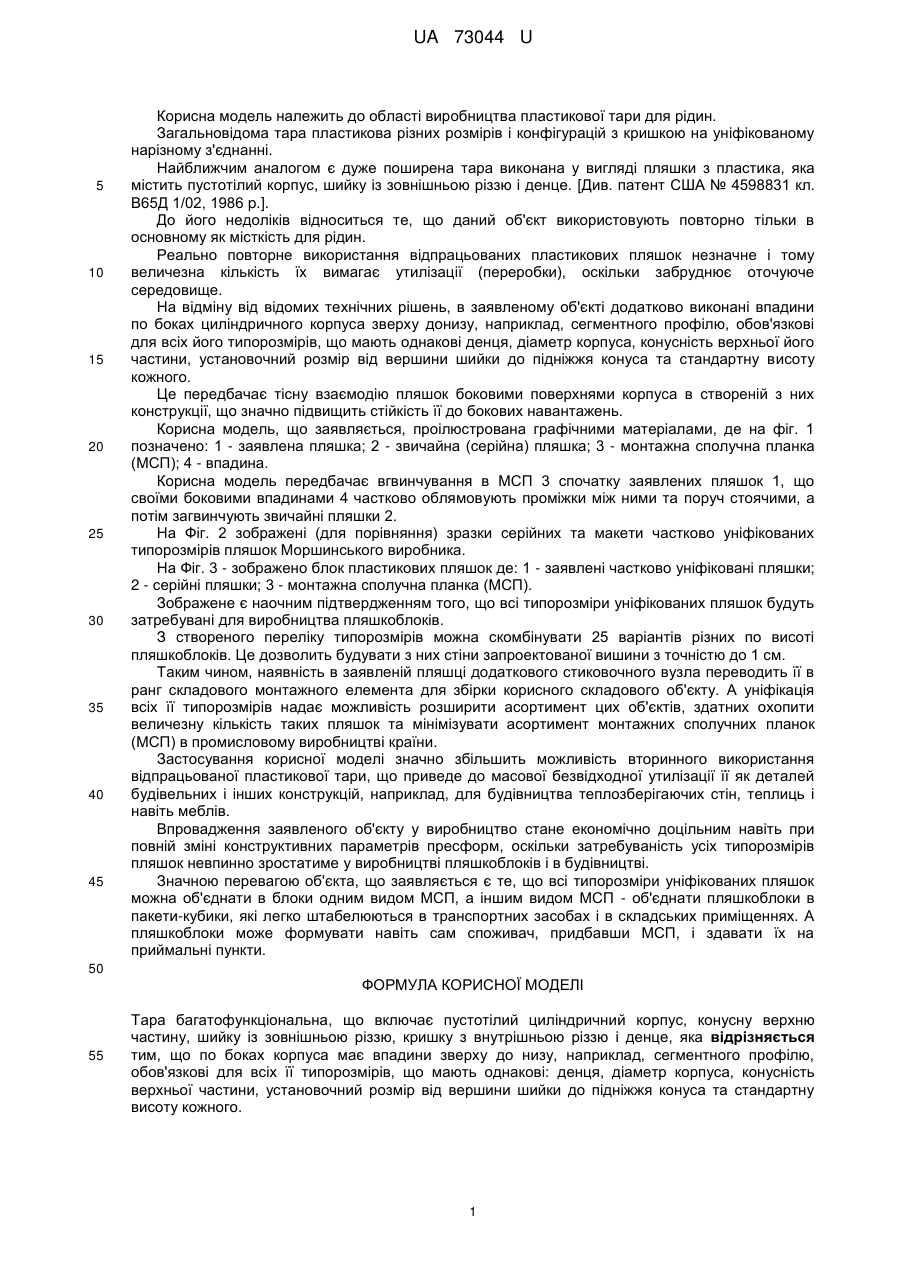

Реферат: UA 73044 U UA 73044 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до області виробництва пластикової тари для рідин. Загальновідома тара пластикова різних розмірів і конфігурацій з кришкою на уніфікованому нарізному з'єднанні. Найближчим аналогом є дуже поширена тара виконана у вигляді пляшки з пластика, яка містить пустотілий корпус, шийку із зовнішньою різзю і денце. [Див. патент США № 4598831 кл. В65Д 1/02, 1986 p.]. До його недоліків відноситься те, що даний об'єкт використовують повторно тільки в основному як місткість для рідин. Реально повторне використання відпрацьованих пластикових пляшок незначне і тому величезна кількість їх вимагає утилізації (переробки), оскільки забруднює оточуюче середовище. На відміну від відомих технічних рішень, в заявленому об'єкті додатково виконані впадини по боках циліндричного корпуса зверху донизу, наприклад, сегментного профілю, обов'язкові для всіх його типорозмірів, що мають однакові денця, діаметр корпуса, конусність верхньої його частини, установочний розмір від вершини шийки до підніжжя конуса та стандартну висоту кожного. Це передбачає тісну взаємодію пляшок боковими поверхнями корпуса в створеній з них конструкції, що значно підвищить стійкість її до бокових навантажень. Корисна модель, що заявляється, проілюстрована графічними матеріалами, де на фіг. 1 позначено: 1 - заявлена пляшка; 2 - звичайна (серійна) пляшка; 3 - монтажна сполучна планка (МСП); 4 - впадина. Корисна модель передбачає вгвинчування в МСП 3 спочатку заявлених пляшок 1, що своїми боковими впадинами 4 частково облямовують проміжки між ними та поруч стоячими, а потім загвинчують звичайні пляшки 2. На Фіг. 2 зображені (для порівняння) зразки серійних та макети частково уніфікованих типорозмірів пляшок Моршинського виробника. На Фіг. 3 - зображено блок пластикових пляшок де: 1 - заявлені частково уніфіковані пляшки; 2 - серійні пляшки; 3 - монтажна сполучна планка (МСП). Зображене є наочним підтвердженням того, що всі типорозміри уніфікованих пляшок будуть затребувані для виробництва пляшкоблоків. З створеного переліку типорозмірів можна скомбінувати 25 варіантів різних по висоті пляшкоблоків. Це дозволить будувати з них стіни запроектованої вишини з точністю до 1 см. Таким чином, наявність в заявленій пляшці додаткового стиковочного вузла переводить її в ранг складового монтажного елемента для збірки корисного складового об'єкту. А уніфікація всіх її типорозмірів надає можливість розширити асортимент цих об'єктів, здатних охопити величезну кількість таких пляшок та мінімізувати асортимент монтажних сполучних планок (МСП) в промисловому виробництві країни. Застосування корисної моделі значно збільшить можливість вторинного використання відпрацьованої пластикової тари, що приведе до масової безвідходної утилізації її як деталей будівельних і інших конструкцій, наприклад, для будівництва теплозберігаючих стін, теплиць і навіть меблів. Впровадження заявленого об'єкту у виробництво стане економічно доцільним навіть при повній зміні конструктивних параметрів пресформ, оскільки затребуваність усіх типорозмірів пляшок невпинно зростатиме у виробництві пляшкоблоків і в будівництві. Значною перевагою об'єкта, що заявляється є те, що всі типорозміри уніфікованих пляшок можна об'єднати в блоки одним видом МСП, а іншим видом МСП - об'єднати пляшкоблоки в пакети-кубики, які легко штабелюються в транспортних засобах і в складських приміщеннях. А пляшкоблоки може формувати навіть сам споживач, придбавши МСП, і здавати їх на приймальні пункти. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Тара багатофункціональна, що включає пустотілий циліндричний корпус, конусну верхню частину, шийку із зовнішньою різзю, кришку з внутрішньою різзю і денце, яка відрізняється тим, що по боках корпуса має впадини зверху до низу, наприклад, сегментного профілю, обов'язкові для всіх її типорозмірів, що мають однакові: денця, діаметр корпуса, конусність верхньої частини, установочний розмір від вершини шийки до підніжжя конуса та стандартну висоту кожного. 1 UA 73044 U 2 UA 73044 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
