Тара для рідких продуктів

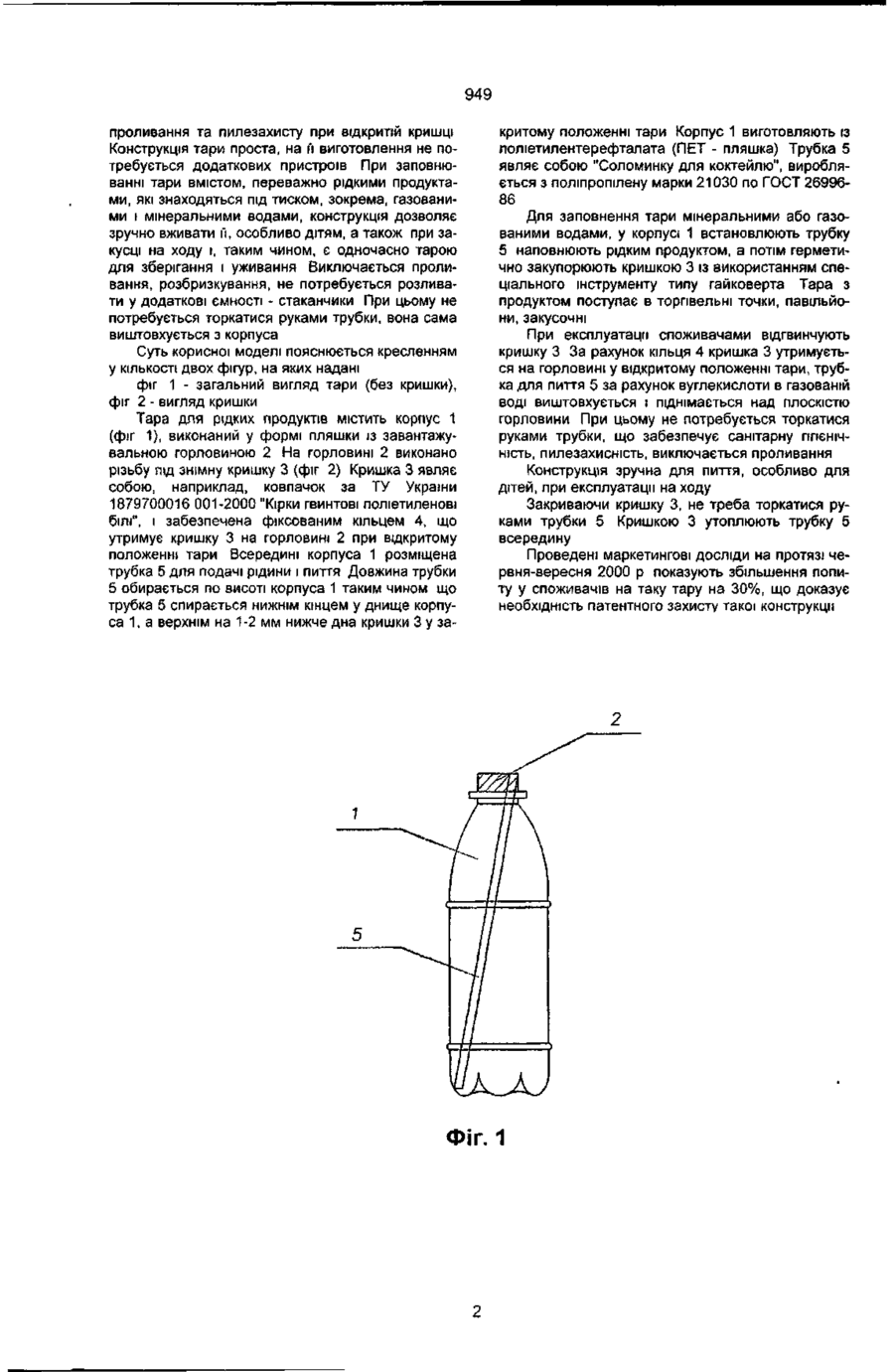

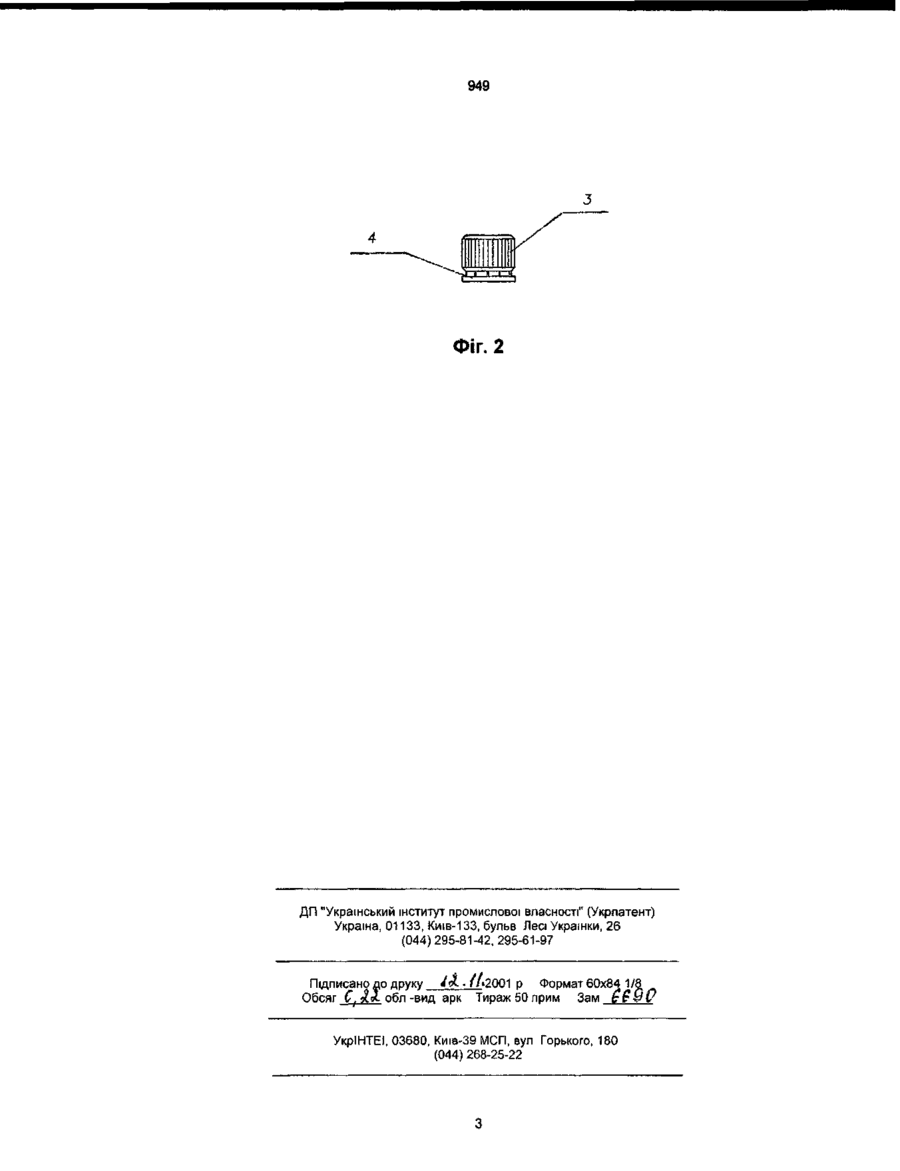

1 Тара для рідких продуктів, яка містить корпус з кришкою та розміщену всередині корпуса вставку яка відрізняється тим, що вставка виконана у вигляді труби що має довжину не менше висоти корпуса 2 Тара за п 1, яка відрізняється тим, що корпус виконано у формі пляшки із завантажувальною нарізною горловиною 3 Тара за п 1, яка відрізняється тим, що кришка виконана у вигляді знімного нарізного ковпачка і фіксованого на горловині кільця Корисна модель належить до області герметично закупореної тари з полімерного матеріалу для продукції, яка не стерилізується і призначена для зберігання і уживання рідких продуктів, зокрема для продуктів, які знаходяться під тиском, переважно газованихі мінеральних вод Відома циліндрична банка для напоїв, ЯКІ знаходяться під тиском, таких як пиво, шампанське (патент Франції № 2535684, В 65 Д 3/12, опуб 11 05 84 р ), яка складається з корпусу та кришки і яка для забезпечення додаткового ущільнення та герметизації пива обладнана шаром пластмаси розташованим на внутрішній поверхні вигину між кришкою та корпусом При закупорці провадять термозварювання, шар пластмаси розплавляється і надійно герметизує банку Недоліком аналога є значні трудовитрати в тому числі зв'язані з додатковою операцією по термозварюванню Крім того, конструкція банки не передбачає підвищення зручності при користуванні зокрема, виключення не проливання при відкритій кришці Відома також герметична тара, яка містить корпус та з'ємну кришку в якій з ціллю підвищення зручності експлуатації кришка забезпечена замковим елементом а в корпусі виконано кільцевий паз для розміщення замкового елементу (а с СРСР № 1386525, В65Д 1/16, опуб 2 07 86 р ) Відома конструкція дозволяє зручно транспортувати продукт і відкривати тару із забезпеченням не проливання Однак не забезпечує зручність безпосередньо пиття при відкритій кришці В сучасних умовах життя, при розширенні мережі послуг харчування, населення все більше віддає перевагу "закусці на ходу" Застосування тари в таких умовах робить можливим розливання вмісту, особливо при користуванні дітьми Найбільш близькою до запропонованої корисноі моделі - прототипом - є тара для рідких і сипких матеріалів, яка містить циліндричний корпус з двома днищами, в одному з яких виконано отвір для завантаження і розвантаження матеріалу, яка, з метою підвищення ефективності спорожнення тари від матеріалів при вивантаженні, забезпечена вставкою, яка має форму совка, розміщеного всередині корпуса так, що кут між віссю симетрії вставки і утворюючою корпуса складає 45°, при цьому нижня основа вставки облягає циліндричну поверхню корпуса, а верхня - половину контуру отвору (патент Російської Федерації № 2005681, В65Д 1/00, опуб 15 01 94 р - прототип) Недоліком прототипу є ускладнення конструкції тари, яке викликає подорожчання кінцевого продукту - товару, що при виготовленні порівняно дешевих за собівартістю продуктів призводить до суттєвого збільшення їх вартості А це в свою чергу веде до недоцільності застосування вказаної конструкції тари з дешевими продуктами При цьому зберігається незручність використання такої тари при відкритій кришці, що робить можливим розливання продукту Поставлена у корисній моделі задача вирішується тим що у ВІДОМІЙ тарі для рідких продуктів, яка містить корпус з кришкою і розміщену всередині корпуса вставку, згідно корисної моделі, вставку виконано у вигляді трубки, яка має довжину не менш висоти корпуса При цьому корпус виконано у формі пляшки з різьбовою горловиною При цьому кришку виконано у вигляді знімного різьбового ковпачка, який зафіксовано на горловині кільця Таке рішення поставленої задачі забезпечує високі експлуатаційні властивості тари, підвищує зручність користування шляхом забезпечення не (22)01 12 2000 CO О 949 проливання та пилезахисту при відкритій кришці Конструкція тари проста, на її виготовлення не потребується додаткових пристроїв При заповнюванні тари вмістом, переважно рідкими продуктами, які знаходяться під тиском, зокрема, газованими і мінеральними водами, конструкція дозволяє зручно вживати П, особливо дітям, а також при закусці на ходу і, таким чином, є одночасно тарою для зберігання і уживання Виключається проливання, розбризкування, не потребується розливати у додаткові ємності - стаканчики При цьому не потребується торкатися руками трубки, вона сама виштовхується з корпуса Суть корисної моделі пояснюється кресленням у КІЛЬКОСТІ двох фігур, на яких надані фіг 1 - загальний вигляд тари (без кришки), фіг 2 - вигляд кришки Тара для рідких продуктів містить корпус 1 (фіг 1), виконаний у формі пляшки із завантажувальною горловиною 2 На горловині 2 виконано різьбу під знімну кришку 3 (фіг 2) Кришка 3 являє собою, наприклад, ковпачок за ТУ України 1879700016 001-2000 "Кірки гвинтові поліетиленові білі", і забезпечена фіксованим кільцем 4, що утримує кришку 3 на горловині 2 при відкритому положенні тари Всередині корпуса 1 розміщена трубка 5 для подачі рідини і пиття Довжина трубки 5 обирається по висоті корпуса 1 таким чином що трубка 5 спирається нижнім кінцем у днище корпуса 1, а верхнім на 1-2 мм нижче дна кришки 3 у за критому положенні тари Корпус 1 виготовляють із поліетилентерефталата (ПЕТ - пляшка) Трубка 5 являє собою "Соломинку для коктейлю", виробляється з поліпропілену марки 21030 по ГОСТ 2699686 Для заповнення тари мінеральними або газованими водами, у корпусі 1 встановлюють трубку 5 наповнюють рідким продуктом, а потім герметично закупорюють кришкою 3 із використанням спеціального інструменту типу гайковерта Тара з продуктом поступає в торпвельні точки, павільйони, закусочні При експлуатації споживачами відгвинчують кришку 3 За рахунок кільця 4 кришка 3 утримується на горловині у відкритому положенні тари, трубка для пиття 5 за рахунок вуглекислоти в газованій воді виштовхується і піднімається над плоскістю горловини При цьому не потребується торкатися руками трубки, що забезпечує санітарну ГІГІЄНІЧНІСТЬ, пилезахиснють, виключається проливання Конструкція зручна для пиття, особливо для дітей, при експлуатації на ходу Закриваючи кришку 3, не треба торкатися руками трубки 5 Кришкою 3 утоплюють трубку 5 всередину Проведені маркетингові досліди на протязі червня-вересня 2000 р показують збільшення попиту у споживачів на таку тару на 30%, що доказує необхідність патентного захисту такої конструкції ФІГ. 1 949 Фіг. 2 ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Кшв-133, бульв Лесі Українки, 26 (044)295-81-42,295-61-97 Підписано до друку
