Спосіб побудови та експлуатації тренажера зенітного ракетного комплексу

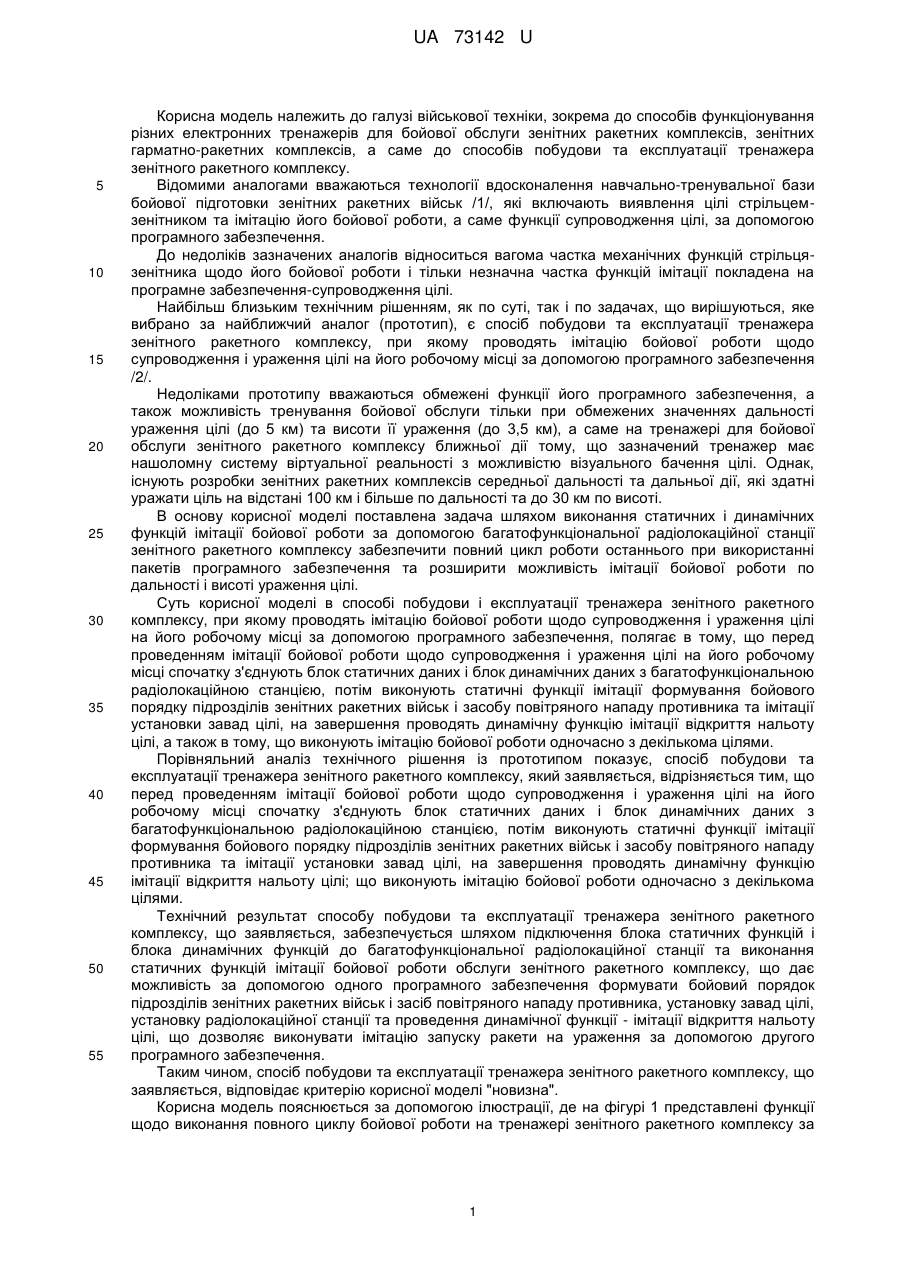

Реферат: UA 73142 U UA 73142 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі військової техніки, зокрема до способів функціонування різних електронних тренажерів для бойової обслуги зенітних ракетних комплексів, зенітних гарматно-ракетних комплексів, а саме до способів побудови та експлуатації тренажера зенітного ракетного комплексу. Відомими аналогами вважаються технології вдосконалення навчально-тренувальної бази бойової підготовки зенітних ракетних військ /1/, які включають виявлення цілі стрільцемзенітником та імітацію його бойової роботи, а саме функції супроводження цілі, за допомогою програмного забезпечення. До недоліків зазначених аналогів відноситься вагома частка механічних функцій стрільцязенітника щодо його бойової роботи і тільки незначна частка функцій імітації покладена на програмне забезпечення-супроводження цілі. Найбільш близьким технічним рішенням, як по суті, так і по задачах, що вирішуються, яке вибрано за найближчий аналог (прототип), є спосіб побудови та експлуатації тренажера зенітного ракетного комплексу, при якому проводять імітацію бойової роботи щодо супроводження і ураження цілі на його робочому місці за допомогою програмного забезпечення /2/. Недоліками прототипу вважаються обмежені функції його програмного забезпечення, а також можливість тренування бойової обслуги тільки при обмежених значеннях дальності ураження цілі (до 5 км) та висоти її ураження (до 3,5 км), а саме на тренажері для бойової обслуги зенітного ракетного комплексу ближньої дії тому, що зазначений тренажер має нашоломну систему віртуальної реальності з можливістю візуального бачення цілі. Однак, існують розробки зенітних ракетних комплексів середньої дальності та дальньої дії, які здатні уражати ціль на відстані 100 км і більше по дальності та до 30 км по висоті. В основу корисної моделі поставлена задача шляхом виконання статичних і динамічних функцій імітації бойової роботи за допомогою багатофункціональної радіолокаційної станції зенітного ракетного комплексу забезпечити повний цикл роботи останнього при використанні пакетів програмного забезпечення та розширити можливість імітації бойової роботи по дальності і висоті ураження цілі. Суть корисної моделі в способі побудови і експлуатації тренажера зенітного ракетного комплексу, при якому проводять імітацію бойової роботи щодо супроводження і ураження цілі на його робочому місці за допомогою програмного забезпечення, полягає в тому, що перед проведенням імітації бойової роботи щодо супроводження і ураження цілі на його робочому місці спочатку з'єднують блок статичних даних і блок динамічних даних з багатофункціональною радіолокаційною станцією, потім виконують статичні функції імітації формування бойового порядку підрозділів зенітних ракетних військ і засобу повітряного нападу противника та імітації установки завад цілі, на завершення проводять динамічну функцію імітації відкриття нальоту цілі, а також в тому, що виконують імітацію бойової роботи одночасно з декількома цілями. Порівняльний аналіз технічного рішення із прототипом показує, спосіб побудови та експлуатації тренажера зенітного ракетного комплексу, який заявляється, відрізняється тим, що перед проведенням імітації бойової роботи щодо супроводження і ураження цілі на його робочому місці спочатку з'єднують блок статичних даних і блок динамічних даних з багатофункціональною радіолокаційною станцією, потім виконують статичні функції імітації формування бойового порядку підрозділів зенітних ракетних військ і засобу повітряного нападу противника та імітації установки завад цілі, на завершення проводять динамічну функцію імітації відкриття нальоту цілі; що виконують імітацію бойової роботи одночасно з декількома цілями. Технічний результат способу побудови та експлуатації тренажера зенітного ракетного комплексу, що заявляється, забезпечується шляхом підключення блока статичних функцій і блока динамічних функцій до багатофункціональної радіолокаційної станції та виконання статичних функцій імітації бойової роботи обслуги зенітного ракетного комплексу, що дає можливість за допомогою одного програмного забезпечення формувати бойовий порядок підрозділів зенітних ракетних військ і засіб повітряного нападу противника, установку завад цілі, установку радіолокаційної станції та проведення динамічної функції - імітації відкриття нальоту цілі, що дозволяє виконувати імітацію запуску ракети на ураження за допомогою другого програмного забезпечення. Таким чином, спосіб побудови та експлуатації тренажера зенітного ракетного комплексу, що заявляється, відповідає критерію корисної моделі "новизна". Корисна модель пояснюється за допомогою ілюстрації, де на фігурі 1 представлені функції щодо виконання повного циклу бойової роботи на тренажері зенітного ракетного комплексу за 1 UA 73142 U 5 10 15 20 допомогою пакетів програмного забезпечення, яка заявляється, що являє собою суть цього способу. Спосіб побудови та експлуатації тренажера зенітного ракетного комплексу здійснюється таким чином (див. фіг. 1). Спочатку проводиться підключення блока станичних даних і блока динамічних даних до багатофункціональної радіолокаційної станції (див. фіг. 2), яка містить робочі місця бойової обслуги зенітного ракетного комплексу. Потім бойова обслуга розміщується на блоці статичних даних у вигляді ноутбука, з якого і проводиться весь цикл її тренування, а саме за допомогою одного програмного забезпечення блока системи статичних функцій виконується формування бойового порядку підрозділів зенітних ракетних військ і засобу повітряного нападу противника, установки завад цілі (активної шумової завади, імпульсної завади, комбінованої завади), а потім за допомогою другого програмного забезпечення блока системи динамічних функцій проводиться виконання динамічної функції - імітації відкриття нальоту цілі і запуск ракети на її ураження або запуск декількох цілей та їх ураження. Таким чином, виконується імітація повного циклу бойової роботи на зенітних ракетних комплексах за допомогою пакетів програмного забезпечення встановлених блоків на робочому місці тренажера при необмеженій дальності та висоті польоту цілі. Джерела інформації: 1. Матвієвський О.М., Лушніченко В.М., Семиглазов В. В., Яворський Д.К. Інтегрування тренажних технологій як магістральний напрямок вдосконалення навчально-тренувальної бази бойової підготовки військ //Наука і оборона. - 2010. - № 2. - с. 48-54 - аналог. 2. Деклараційний патент України № 29559, зареєстрований 10.01.2008 p. - прототип. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 35 1. Спосіб побудови та експлуатації тренажера зенітного ракетного комплексу, при якому проводять імітацію бойової роботи щодо супроводження і ураження цілі на його робочому місці за допомогою програмного забезпечення, який відрізняється тим, що перед проведенням імітації бойової роботи щодо супроводження і ураження цілі на його робочому місці спочатку з'єднують блок статичних даних і блок динамічних даних з багатофункціональною радіолокаційною станцією, потім виконують статичні функції імітації формування бойового порядку підрозділів зенітних ракетних військ і засобу повітряного нападу противника та імітації установки завад цілі, на завершення проводять динамічну функцію імітації відкриття нальоту цілі. 2. Спосіб за п. 1, який відрізняється тим, що виконують імітацію бойової роботи одночасно з декількома цілями. 2 UA 73142 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
