Імітатор повітряних цілей

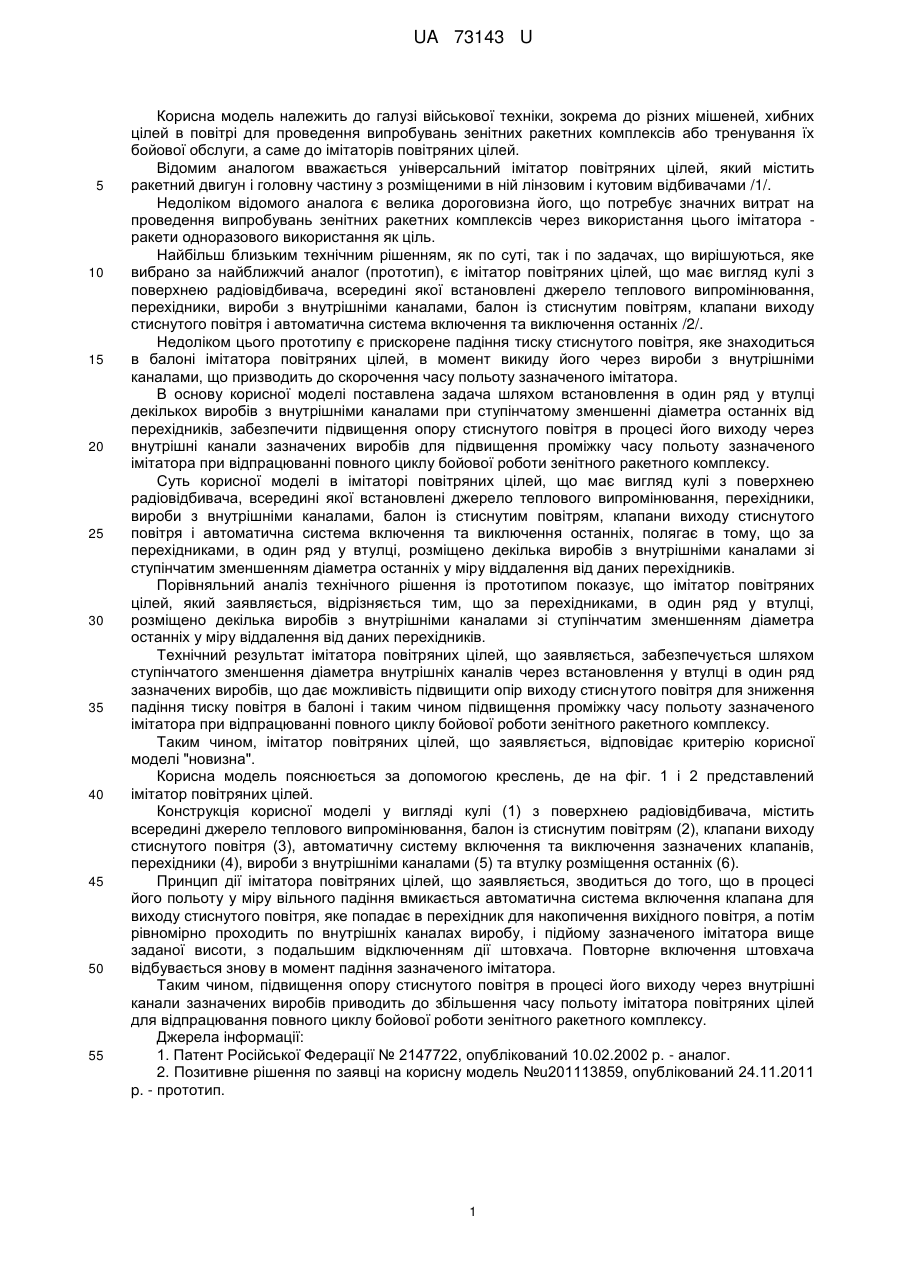

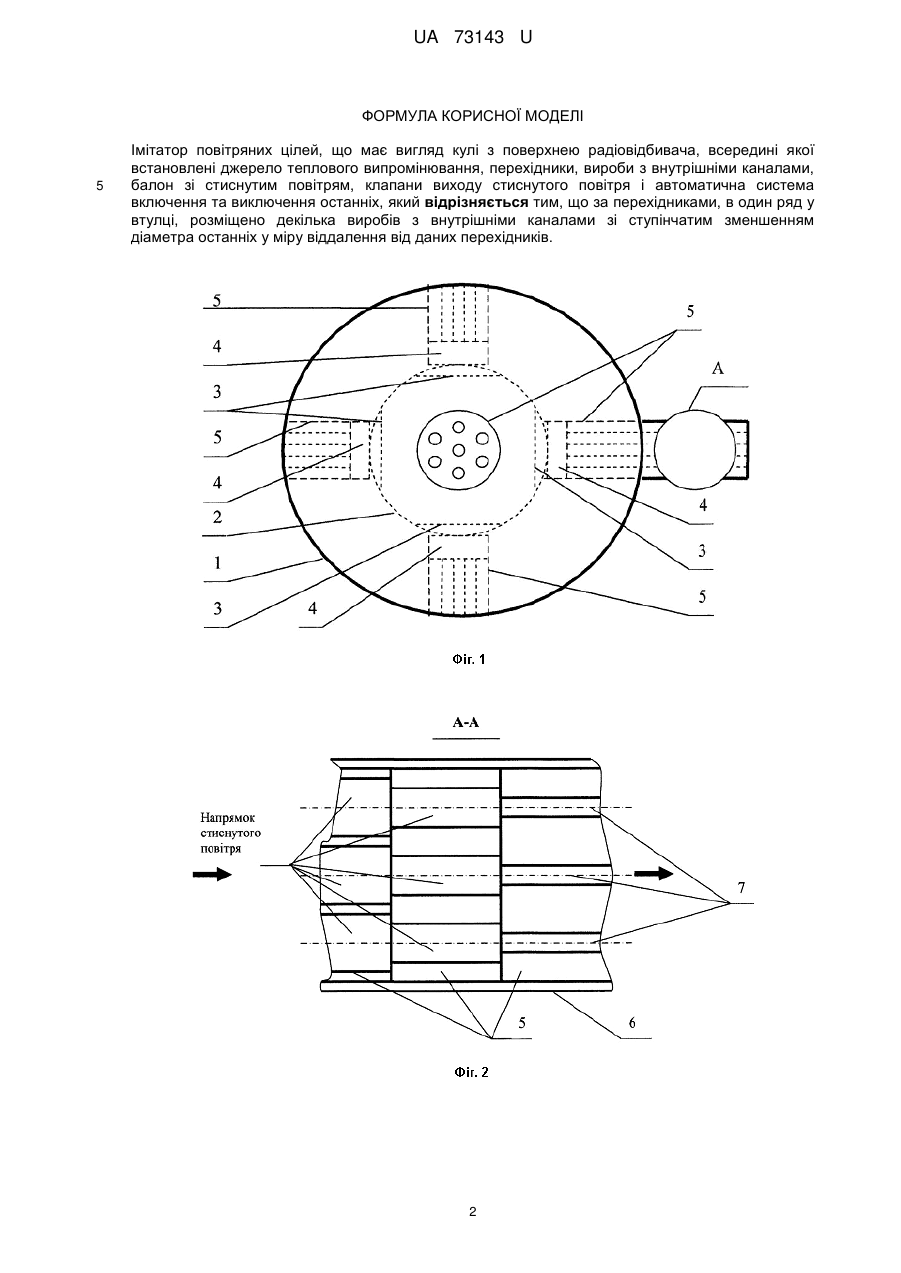

Реферат: UA 73143 U UA 73143 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі військової техніки, зокрема до різних мішеней, хибних цілей в повітрі для проведення випробувань зенітних ракетних комплексів або тренування їх бойової обслуги, а саме до імітаторів повітряних цілей. Відомим аналогом вважається універсальний імітатор повітряних цілей, який містить ракетний двигун і головну частину з розміщеними в ній лінзовим і кутовим відбивачами /1/. Недоліком відомого аналога є велика дороговизна його, що потребує значних витрат на проведення випробувань зенітних ракетних комплексів через використання цього імітатора ракети одноразового використання як ціль. Найбільш близьким технічним рішенням, як по суті, так і по задачах, що вирішуються, яке вибрано за найближчий аналог (прототип), є імітатор повітряних цілей, що має вигляд кулі з поверхнею радіовідбивача, всередині якої встановлені джерело теплового випромінювання, перехідники, вироби з внутрішніми каналами, балон із стиснутим повітрям, клапани виходу стиснутого повітря і автоматична система включення та виключення останніх /2/. Недоліком цього прототипу є прискорене падіння тиску стиснутого повітря, яке знаходиться в балоні імітатора повітряних цілей, в момент викиду його через вироби з внутрішніми каналами, що призводить до скорочення часу польоту зазначеного імітатора. В основу корисної моделі поставлена задача шляхом встановлення в один ряд у втулці декількох виробів з внутрішніми каналами при ступінчатому зменшенні діаметра останніх від перехідників, забезпечити підвищення опору стиснутого повітря в процесі його виходу через внутрішні канали зазначених виробів для підвищення проміжку часу польоту зазначеного імітатора при відпрацюванні повного циклу бойової роботи зенітного ракетного комплексу. Суть корисної моделі в імітаторі повітряних цілей, що має вигляд кулі з поверхнею радіовідбивача, всередині якої встановлені джерело теплового випромінювання, перехідники, вироби з внутрішніми каналами, балон із стиснутим повітрям, клапани виходу стиснутого повітря і автоматична система включення та виключення останніх, полягає в тому, що за перехідниками, в один ряд у втулці, розміщено декілька виробів з внутрішніми каналами зі ступінчатим зменшенням діаметра останніх у міру віддалення від даних перехідників. Порівняльний аналіз технічного рішення із прототипом показує, що імітатор повітряних цілей, який заявляється, відрізняється тим, що за перехідниками, в один ряд у втулці, розміщено декілька виробів з внутрішніми каналами зі ступінчатим зменшенням діаметра останніх у міру віддалення від даних перехідників. Технічний результат імітатора повітряних цілей, що заявляється, забезпечується шляхом ступінчатого зменшення діаметра внутрішніх каналів через встановлення у втулці в один ряд зазначених виробів, що дає можливість підвищити опір виходу стиснутого повітря для зниження падіння тиску повітря в балоні і таким чином підвищення проміжку часу польоту зазначеного імітатора при відпрацюванні повного циклу бойової роботи зенітного ракетного комплексу. Таким чином, імітатор повітряних цілей, що заявляється, відповідає критерію корисної моделі "новизна". Корисна модель пояснюється за допомогою креслень, де на фіг. 1 і 2 представлений імітатор повітряних цілей. Конструкція корисної моделі у вигляді кулі (1) з поверхнею радіовідбивача, містить всередині джерело теплового випромінювання, балон із стиснутим повітрям (2), клапани виходу стиснутого повітря (3), автоматичну систему включення та виключення зазначених клапанів, перехідники (4), вироби з внутрішніми каналами (5) та втулку розміщення останніх (6). Принцип дії імітатора повітряних цілей, що заявляється, зводиться до того, що в процесі його польоту у міру вільного падіння вмикається автоматична система включення клапана для виходу стиснутого повітря, яке попадає в перехідник для накопичення вихідного повітря, а потім рівномірно проходить по внутрішніх каналах виробу, і підйому зазначеного імітатора вище заданої висоти, з подальшим відключенням дії штовхача. Повторне включення штовхача відбувається знову в момент падіння зазначеного імітатора. Таким чином, підвищення опору стиснутого повітря в процесі його виходу через внутрішні канали зазначених виробів приводить до збільшення часу польоту імітатора повітряних цілей для відпрацювання повного циклу бойової роботи зенітного ракетного комплексу. Джерела інформації: 1. Патент Російської Федерації № 2147722, опублікований 10.02.2002 р. - аналог. 2. Позитивне рішення по заявці на корисну модель №u201113859, опублікований 24.11.2011 p. - прототип. 1 UA 73143 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Імітатор повітряних цілей, що має вигляд кулі з поверхнею радіовідбивача, всередині якої встановлені джерело теплового випромінювання, перехідники, вироби з внутрішніми каналами, балон зі стиснутим повітрям, клапани виходу стиснутого повітря і автоматична система включення та виключення останніх, який відрізняється тим, що за перехідниками, в один ряд у втулці, розміщено декілька виробів з внутрішніми каналами зі ступінчатим зменшенням діаметра останніх у міру віддалення від даних перехідників. 2 UA 73143 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
