Кумулятивний перфоратор

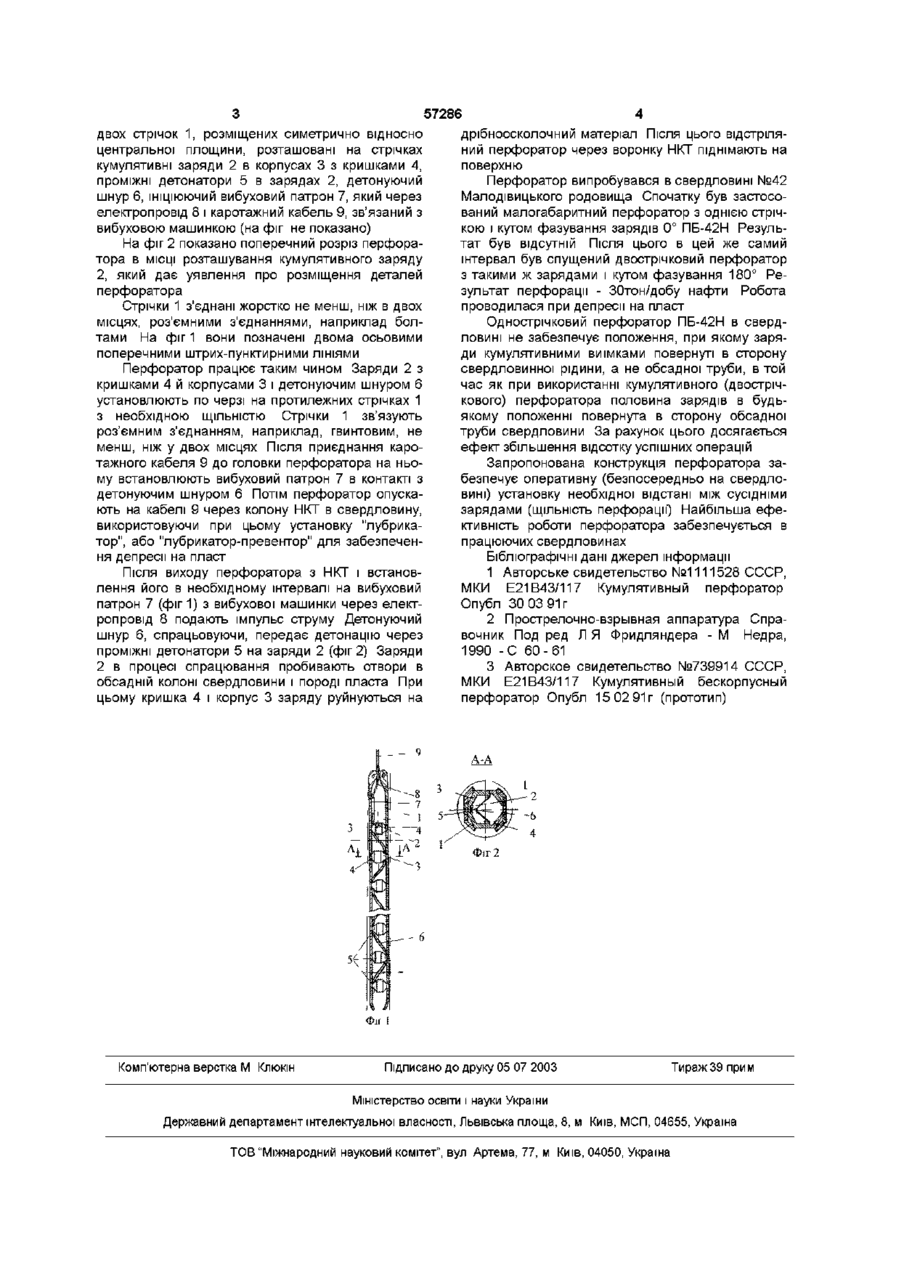

Кумулятивний перфоратор містить з'єднувальний елемент, кумулятивні заряди, засоби підривання З'єднувальний елемент виготовлено у вигляді двох симетрично розташованих стрічок з ребрами жорсткості, які жорстко зв'язані між собою Заряди по черзі розташовані на протилежних стрічках Винахід відноситься до нафтовидобувної галузі і призначається для прострілювально-вибухових робіт у свердловинах, зокрема, може бути використаний переважно для вторинного розкриття пластів Відомий кумулятивний перфоратор з скляними корпусами ПКС (ПКСУЛ) для роботи при репресії на пласт, який включає несівний корпус - стрічку з розташованими на ньому кумулятивними зарядами в герметичних неметалевих оболонках, детонуючий шнур і вибуховий патрон [1] Недоліком даної конструкції перфоратора є неможливість використання в умовах роботи через колону насосно-компресорних труб (НКТ) при депресії на пласт Відомий малогабаритний корпусний кумулятивний перфоратор з різними кутами фазування зарядів, який включає герметичний корпус з розташованими в одній площині кумулятивними зарядами, вибуховий патрон і заряди для передачі детонації вздовж детонаційного ланцюга [2] Недоліком даного перфоратора є мала глибина пробиття і неможливість оперативно (на свердловині) змінювати ЩІЛЬНІСТЬ (крок) перфорації, тому що перфоратори такого типу постачаються в зібраному вигляді Найбільш близьким до запропонованого винаходу по технічній суті є кумулятивний безкорпусний перфоратор [3] для роботи через НКТ, який має кумулятивні заряди в індивідуальних корпусах, з'єднувальний елемент і засоби підривання, при цьому з'єднувальний елемент має сегментний розріз і виїмки, виготовлені в ньому із сторони плоскої поверхні, які утворюють з корпусами зарядів герметичні порожнини для формування кумулятивних струменів Недоліком даного перфоратора є таке розташування зарядів на з'єднувальному елементі, при якому кумулятивні воронки повернуті в одну сторону, і, як наслідок, недосконала конструкція перфоратора, яка реалізує недосконалий спосіб розкриття пласта (вздовж твірної свердловини) та обмежені технологічні можливості В основу винаходу поставлена задача удосконалення перфоратора для пробиття стінок свердловини шляхом почергового розміщення зарядів на протилежних стрічках, що забезпечує підвищення ефективності перфоратора Поставлена задача досягається тим, що в перфораторі, який має кумулятивні заряди, засоби підривання, з'єднувальний елемент, згідно винаходу, останній виготовлено у вигляді двох симетрично розташованих стрічок з ребрами жорсткості, звязаними роз'ємним з'єднанням не менш, ніж у двох місцях, при цьому заряди по черзі розташовані на протилежних стрічках В порівнянні з прототипом, запропонований кумулятивний перфоратор відрізняється наявністю таких ознак - з'єднувальний елемент виготовлений у вигляді двох симетрично розташованих стрічок з ребрами жорсткості, зв'язаних роз'ємним з'єднанням не менш ніж у двох місцях, - кумулятивні заряди розташовані по черзі на протилежних стрічках Всі вищеназвані ознаки є суттєвими і забезпечують досягнення поставленої задачі Суть винаходу пояснюється кресленням, де на фіг 1 показано повздовжній розріз перфоратора, а на фіг 2 - поперечний розріз в МІСЦІ установки кумулятивного заряду Перфоратор містить з'єднувальний елемент із (О 00 1 ю 57286 двох стрічок 1, розміщених симетрично відносно дрібноосколочний матеріал Після цього відстріляцентральної площини, розташовані на стрічках ний перфоратор через воронку НКТ піднімають на кумулятивні заряди 2 в корпусах 3 з кришками 4, поверхню проміжні детонатори 5 в зарядах 2, детонуючий Перфоратор випробувався в свердловині №42 шнур 6, ІНІЦІЮЮЧИЙ вибуховий патрон 7, який через Малодівицького родовища Спочатку був застосоелектропровід 8 і каротажний кабель 9, зв'язаний з ваний малогабаритний перфоратор з однією стрічвибуховою машинкою (на фіг не показано) кою і кутом фазування зарядів 0° ПБ-42Н Результат був відсутній Після ЦЬОГО В цей же самий На фіг 2 показано поперечний розріз перфораінтервал був спущений двострічковий перфоратор тора в МІСЦІ розташування кумулятивного заряду з такими ж зарядами і кутом фазування 180° Ре2, який дає уявлення про розміщення деталей зультат перфорації - ЗОтон/добу нафти Робота перфоратора проводилася при депресії на пласт Стрічки 1 з'єднані жорстко не менш, ніж в двох місцях, роз'ємними з'єднаннями, наприклад болОднострічковий перфоратор ПБ-42Н в свердтами На фіг 1 вони позначені двома осьовими ловині не забезпечує положення, при якому заряпоперечними штрих-пунктирними ЛІНІЯМИ ди кумулятивними виїмками повернуті в сторону свердловинної рідини, а не обсадної труби, в той Перфоратор працює таким чином Заряди 2 з час як при використанні кумулятивного (двострічкришками 4 й корпусами 3 і детонуючим шнуром 6 кового) перфоратора половина зарядів в будьустановлюють по черзі на протилежних стрічках 1 якому положенні повернута в сторону обсадної з необхідною ЩІЛЬНІСТЮ Стрічки 1 зв'язують труби свердловини За рахунок цього досягається роз'ємним з'єднанням, наприклад, гвинтовим, не ефект збільшення відсотку успішних операцій менш, ніж у двох місцях Після приєднання каротажного кабеля 9 до головки перфоратора на ньоЗапропонована конструкція перфоратора заму встановлюють вибуховий патрон 7 в контакті з безпечує оперативну (безпосередньо на свердлодетонуючим шнуром 6 Потім перфоратор опускавині) установку необхідної відстані між сусідніми ють на кабелі 9 через колону НКТ в свердловину, зарядами (ЩІЛЬНІСТЬ перфорації) Найбільша ефевикористовуючи при цьому установку "лубрикактивність роботи перфоратора забезпечується в тор", або "лубрикатор-превентор" для забезпеченпрацюючих свердловинах ня депресії на пласт Бібліографічні дані джерел інформації Після виходу перфоратора з НКТ і встанов1 Авторське свидетельство №1111528 СССР, лення його в необхідному інтервалі на вибуховий МКИ Е21В43/117 Кумулятивный перфоратор патрон 7 (фіг 1) з вибухової машинки через електОпубл 30 03 91г ропровід 8 подають імпульс струму Детонуючий 2 Прострелочно-взрывная аппаратура Спрашнур 6, спрацьовуючи, передає детонацію через вочник Под ред Л Я Фридляндера - М Недра, проміжні детонатори 5 на заряди 2 (фіг 2) Заряди 1990 -С 6 0 - 6 1 2 в процесі спрацювання пробивають отвори в 3 Авторское свидетельство №739914 СССР, обсадній колоні свердловини і породі пласта При МКИ Е21В43/117 Кумулятивный бескорпусный цьому кришка 4 і корпус 3 заряду руйнуються на перфоратор Опубл 15 0291г (прототип) А-А Комп'ютерна верстка М Клюкш Підписано до друку 05 07 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
