Пристрій для магнітооптичної візуалізації дефектів в електропровідних матеріалах

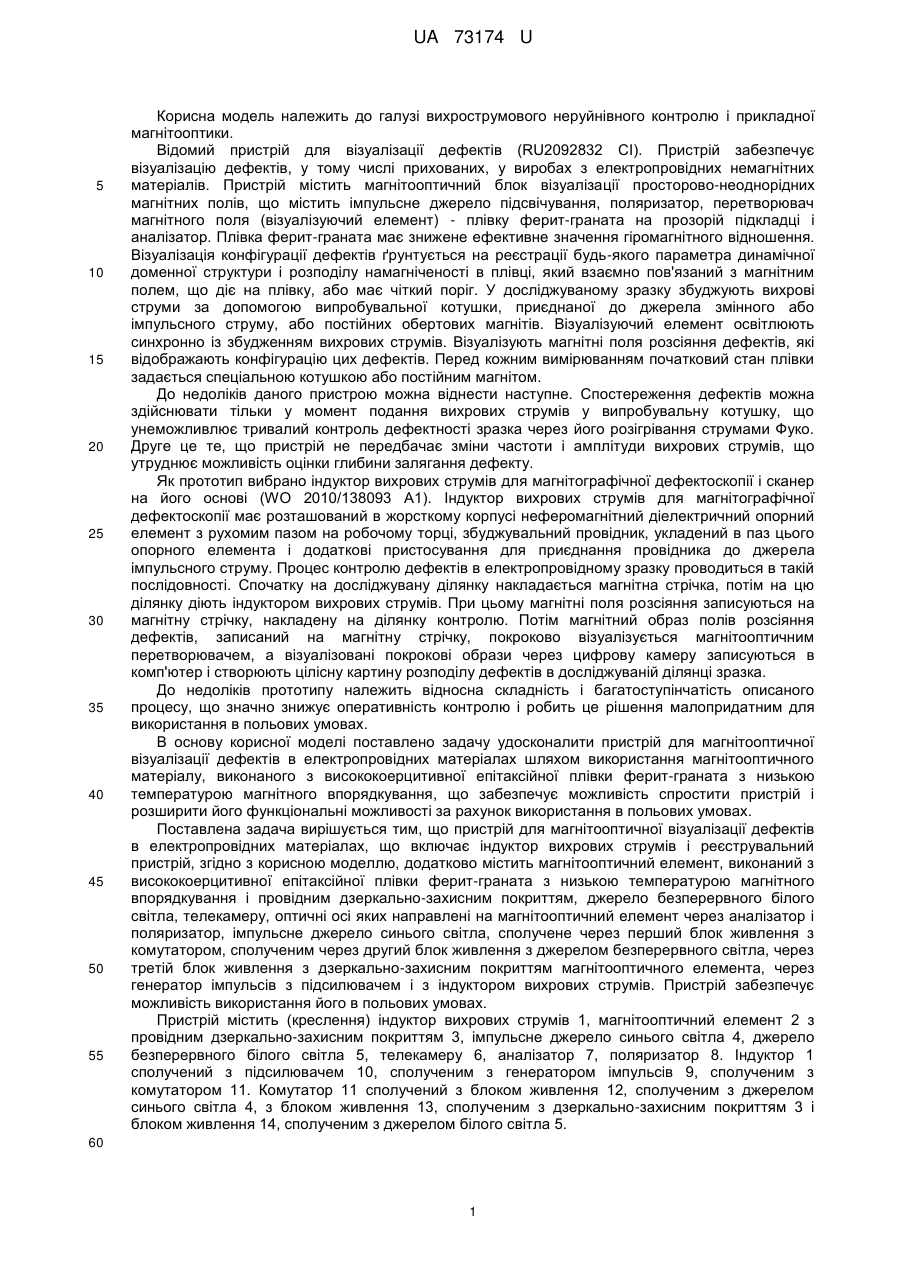

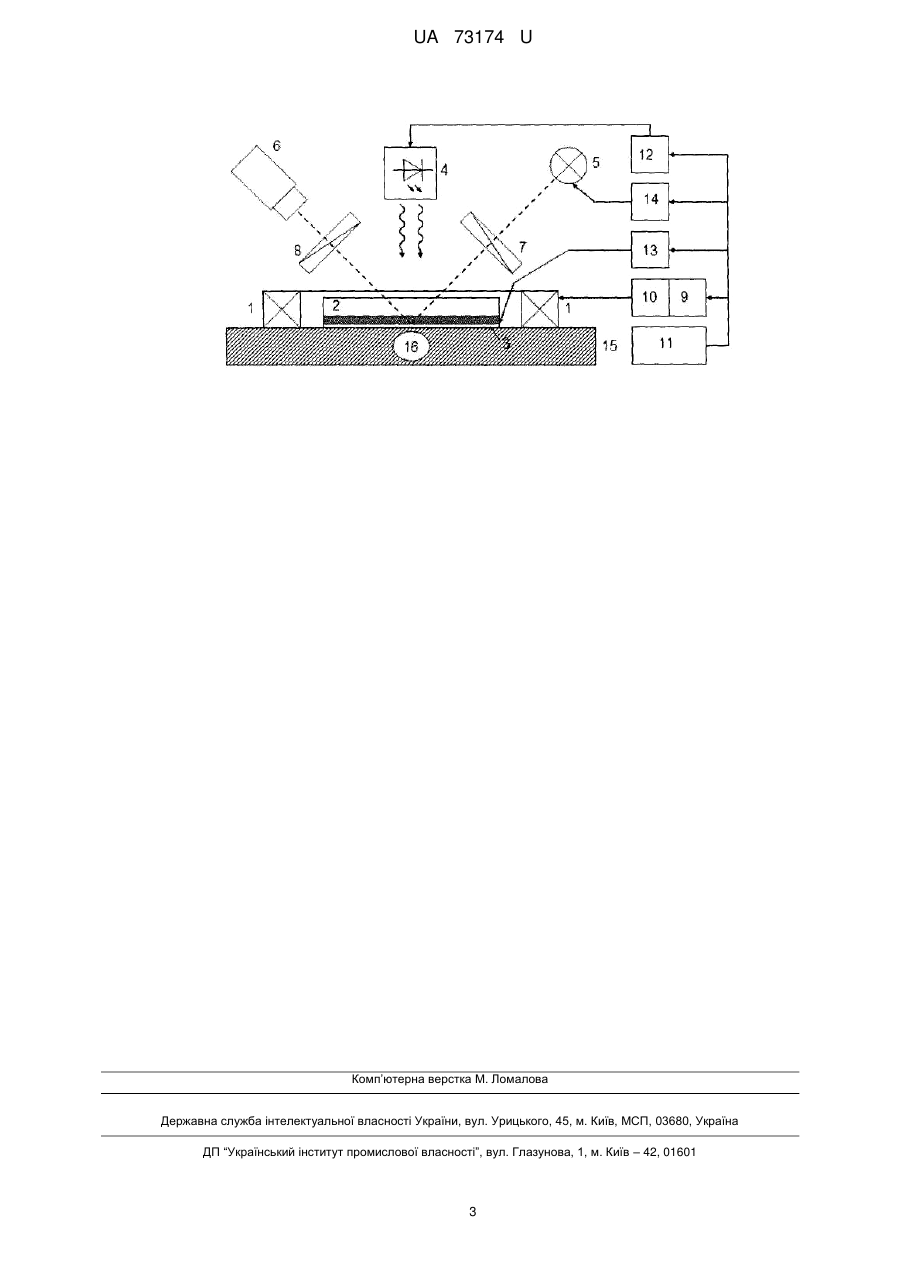

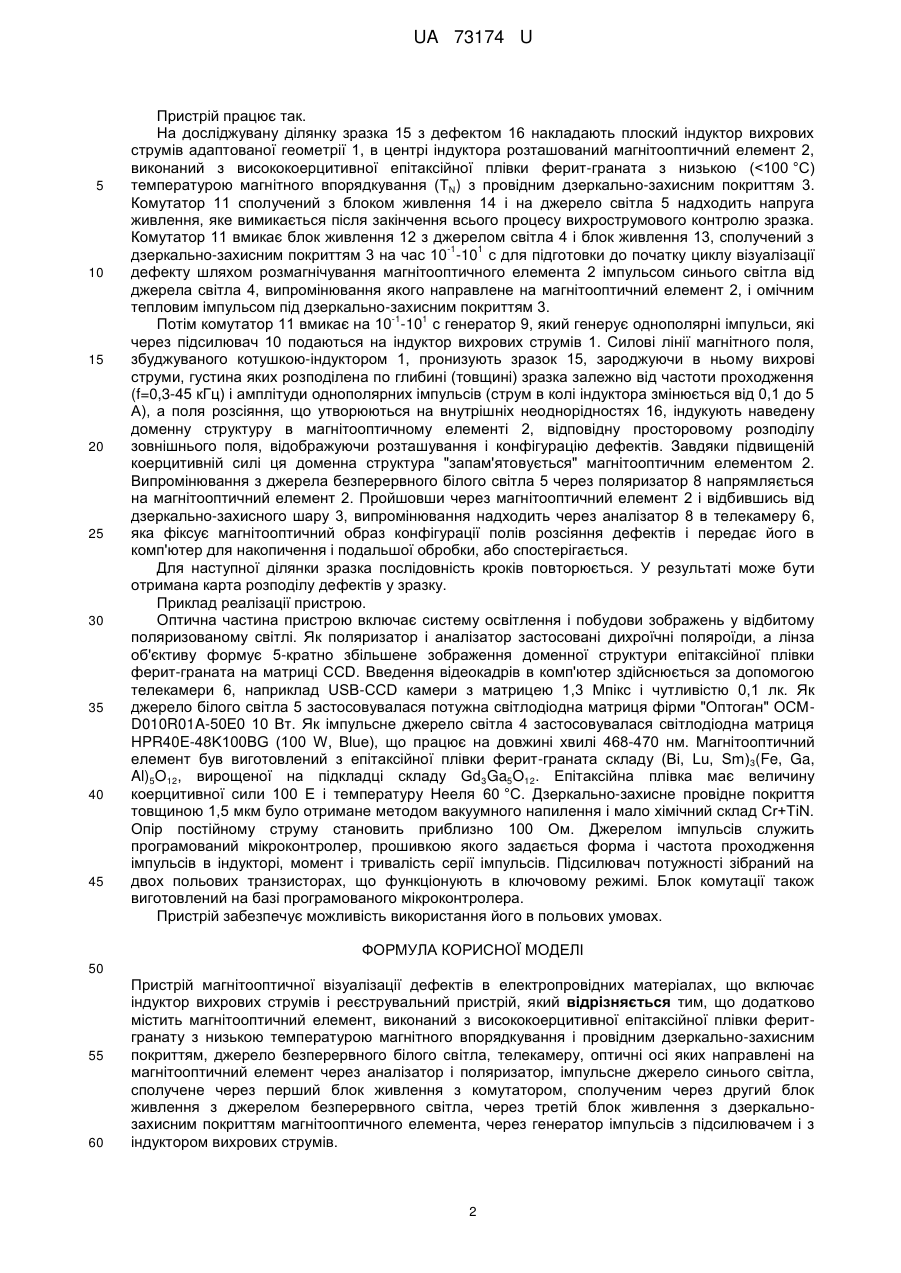

Реферат: Пристрій магнітооптичної візуалізації дефектів в електропровідних матеріалах включає індуктор вихрових струмів і реєструвальний пристрій. Додатково містить магнітооптичний елемент, джерело безперервного білого світла, телекамеру, імпульсне джерело синього світла. UA 73174 U (12) UA 73174 U UA 73174 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі вихрострумового неруйнівного контролю і прикладної магнітооптики. Відомий пристрій для візуалізації дефектів (RU2092832 СІ). Пристрій забезпечує візуалізацію дефектів, у тому числі прихованих, у виробах з електропровідних немагнітних матеріалів. Пристрій містить магнітооптичний блок візуалізації просторово-неоднорідних магнітних полів, що містить імпульсне джерело підсвічування, поляризатор, перетворювач магнітного поля (візуалізуючий елемент) - плівку ферит-граната на прозорій підкладці і аналізатор. Плівка ферит-граната має знижене ефективне значення гіромагнітного відношення. Візуалізація конфігурації дефектів ґрунтується на реєстрації будь-якого параметра динамічної доменної структури і розподілу намагніченості в плівці, який взаємно пов'язаний з магнітним полем, що діє на плівку, або має чіткий поріг. У досліджуваному зразку збуджують вихрові струми за допомогою випробувальної котушки, приєднаної до джерела змінного або імпульсного струму, або постійних обертових магнітів. Візуалізуючий елемент освітлюють синхронно із збудженням вихрових струмів. Візуалізують магнітні поля розсіяння дефектів, які відображають конфігурацію цих дефектів. Перед кожним вимірюванням початковий стан плівки задається спеціальною котушкою або постійним магнітом. До недоліків даного пристрою можна віднести наступне. Спостереження дефектів можна здійснювати тільки у момент подання вихрових струмів у випробувальну котушку, що унеможливлює тривалий контроль дефектності зразка через його розігрівання струмами Фуко. Друге це те, що пристрій не передбачає зміни частоти і амплітуди вихрових струмів, що утруднює можливість оцінки глибини залягання дефекту. Як прототип вибрано індуктор вихрових струмів для магнітографічної дефектоскопії і сканер на його основі (WO 2010/138093 А1). Індуктор вихрових струмів для магнітографічної дефектоскопії має розташований в жорсткому корпусі неферомагнітний діелектричний опорний елемент з рухомим пазом на робочому торці, збуджувальний провідник, укладений в паз цього опорного елемента і додаткові пристосування для приєднання провідника до джерела імпульсного струму. Процес контролю дефектів в електропровідному зразку проводиться в такій послідовності. Спочатку на досліджувану ділянку накладається магнітна стрічка, потім на цю ділянку діють індуктором вихрових струмів. При цьому магнітні поля розсіяння записуються на магнітну стрічку, накладену на ділянку контролю. Потім магнітний образ полів розсіяння дефектів, записаний на магнітну стрічку, покроково візуалізується магнітооптичним перетворювачем, а візуалізовані покрокові образи через цифрову камеру записуються в комп'ютер і створюють цілісну картину розподілу дефектів в досліджуваній ділянці зразка. До недоліків прототипу належить відносна складність і багатоступінчатість описаного процесу, що значно знижує оперативність контролю і робить це рішення малопридатним для використання в польових умовах. В основу корисної моделі поставлено задачу удосконалити пристрій для магнітооптичної візуалізації дефектів в електропровідних матеріалах шляхом використання магнітооптичного матеріалу, виконаного з висококоерцитивної епітаксійної плівки ферит-граната з низькою температурою магнітного впорядкування, що забезпечує можливість спростити пристрій і розширити його функціональні можливості за рахунок використання в польових умовах. Поставлена задача вирішується тим, що пристрій для магнітооптичної візуалізації дефектів в електропровідних матеріалах, що включає індуктор вихрових струмів і реєструвальний пристрій, згідно з корисною моделлю, додатково містить магнітооптичний елемент, виконаний з висококоерцитивної епітаксійної плівки ферит-граната з низькою температурою магнітного впорядкування і провідним дзеркально-захисним покриттям, джерело безперервного білого світла, телекамеру, оптичні осі яких направлені на магнітооптичний елемент через аналізатор і поляризатор, імпульсне джерело синього світла, сполучене через перший блок живлення з комутатором, сполученим через другий блок живлення з джерелом безперервного світла, через третій блок живлення з дзеркально-захисним покриттям магнітооптичного елемента, через генератор імпульсів з підсилювачем і з індуктором вихрових струмів. Пристрій забезпечує можливість використання його в польових умовах. Пристрій містить (креслення) індуктор вихрових струмів 1, магнітооптичний елемент 2 з провідним дзеркально-захисним покриттям 3, імпульсне джерело синього світла 4, джерело безперервного білого світла 5, телекамеру 6, аналізатор 7, поляризатор 8. Індуктор 1 сполучений з підсилювачем 10, сполученим з генератором імпульсів 9, сполученим з комутатором 11. Комутатор 11 сполучений з блоком живлення 12, сполученим з джерелом синього світла 4, з блоком живлення 13, сполученим з дзеркально-захисним покриттям 3 і блоком живлення 14, сполученим з джерелом білого світла 5. 60 1 UA 73174 U 5 10 15 20 25 30 35 40 45 Пристрій працює так. На досліджувану ділянку зразка 15 з дефектом 16 накладають плоский індуктор вихрових струмів адаптованої геометрії 1, в центрі індуктора розташований магнітооптичний елемент 2, виконаний з висококоерцитивної епітаксійної плівки ферит-граната з низькою (
