Пристрій для візуалізації анатомічних утворень біологічного об’єкту

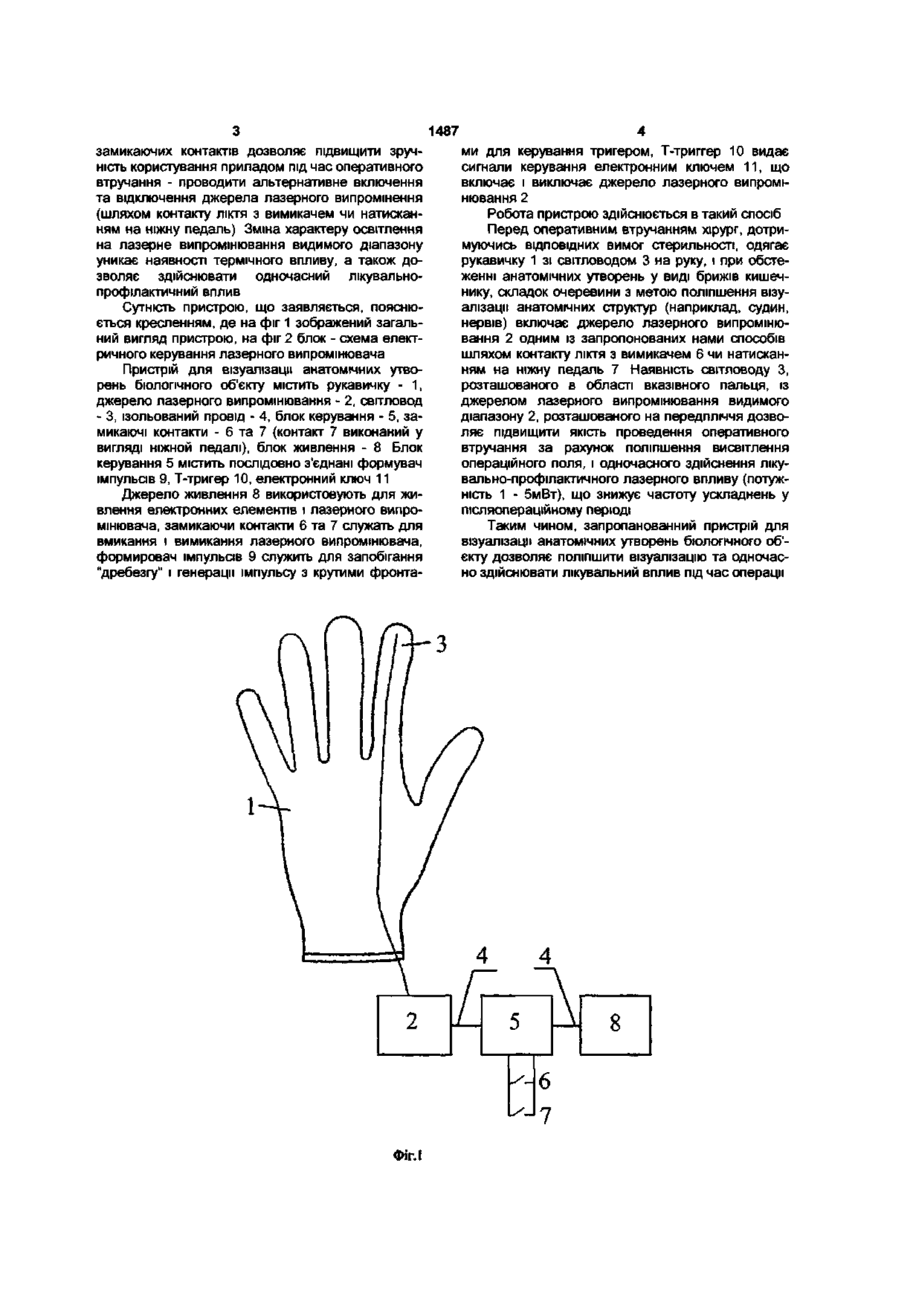

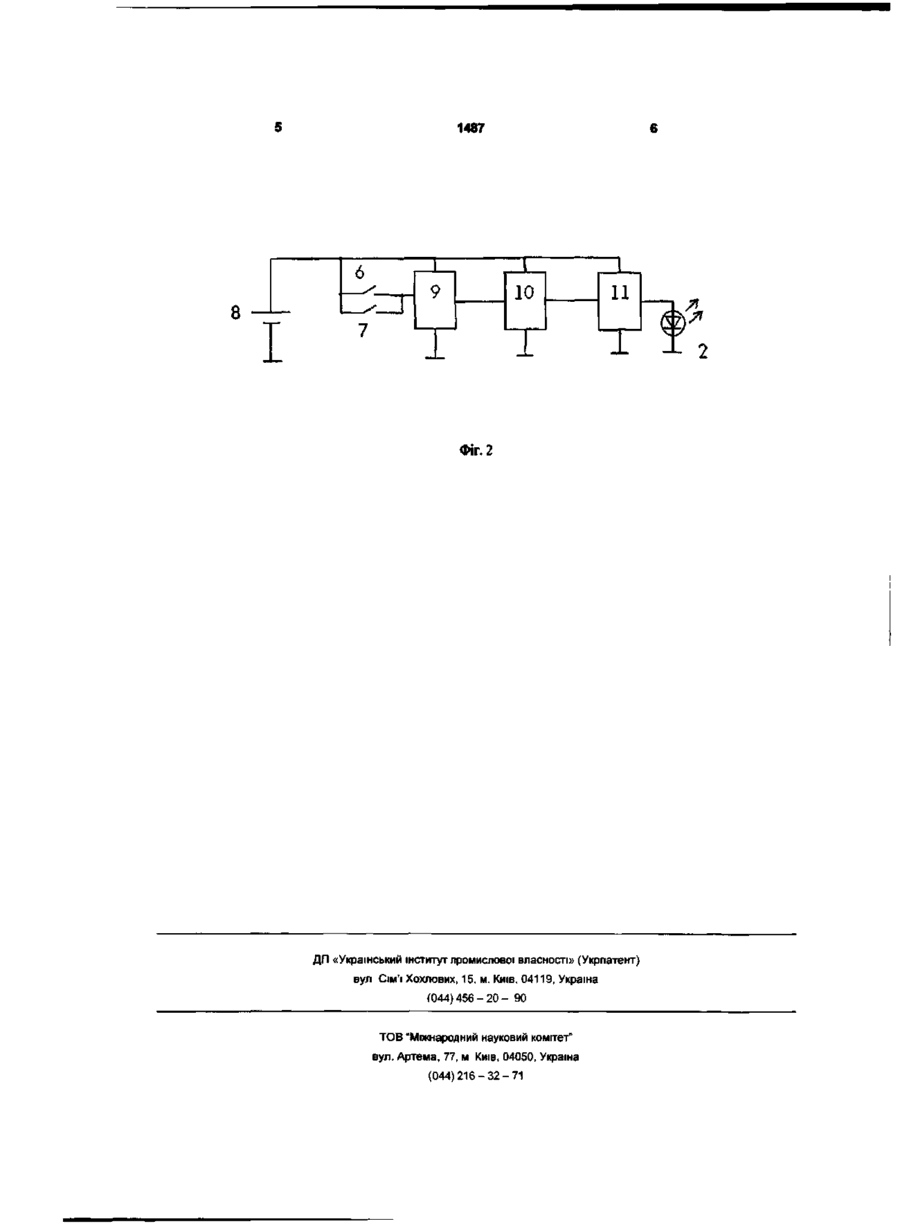

Пристрій для візуапізацм анатомічних утворень біологічного об'єкта, що містить джерело освітлення, блок живлення, блок керування джерелом освітлення, хірургічну рукавичку, який відрізняється тим, що як джерело освітлення використовують джерело лазерного випромінювання видимого діапазону, виконане з можливістю розташування його на передпліччі, блок керування джерелом освітлення містить замикаючі контакти, розташовані паралельно, та з'єднані послідовно формувач імпульсів, Т-тригер, електронний ключ Корисна модель відноситься до медицини, а саме до медичної техніки і може бути використана для освітлення внутрішніх структур організму під час хірургічного втручання Відомим Є пристрій для освітлення внутрішніх порожнин [А С СССР № 1741774, МПК 5 А61В1/06, A61N5/06] Пристрій містить освітлювальний блок з джерелом, світловод і насадку, яка виконана у вигляді гнучкої прозорої трубки, з отражаючим елементом на дистальному КІНЦІ Недоліки пристрою пов'язані з присутністю джерела електричної енергії в зоні хірургічного втручання, термічного впливу на тканин, обмеження в застосуванні - можливість освітлення тільки внутрішніх трубчастих порожнин Відомим Є скальпель, який містить волокновий світловод, що дозволяє покращити освітлення в межах операційного поля [А С СССР № 1456114, МПК4А61В17\32] Недоліки цього інструменту пов'язані зі складністю конструкції Джерело освітлення жорстко з'єднано зі скальпелем, наявність якого під час хірургічного втручання не завжди потрібна, що різко обмежує його можливості при обстеженні Найбільш близьким та обраним за прототип є пристрій для обстеження тіла та анатомічних порожнин пацієнта [А С СССР № 1736426.МПК 5 А61В1/00, 1/06] До складу пристрою входить хірургічна перчатка, яка містить джерело освітлення, розташоване на одному з пальців або декількох пальцях на ЗОВНІШНІЙ поверхні рукавички Джерело жив лення розміщено в кармані халата хірурга, а вимикач електроенергії може бути закріплений в області грудної клітини Недоліки пристрою пов'язані з наявністю електричного струму в зоні хірургічного втручання Розташування лампочки на пальці хірурга та вимикача на грудній КЛІТИНІ спричиняє незручності в ході операції Пристрій оказує термічний вплив на тканини В основу корисної моделі поставлено задачу удосконалення пристрою для візуалізаци анатомічних утворень біологічного об'єкту, в якому за рахунок зміни характеру освітлення, та його керування, досягається відсутність термічного впливу на тканини, електричного струму в зоні хірургічного втручання, з'являється можливість лікувального - профілактичного впливу, що покращує зручність експлуатації та розширює можливості його застосування Поставлена задача вирішується в пристрої для візуалізаци анатомічних утворень біологічного об'єкту, що містить джерело освітлення, блок живлення, блок керування джерелом освітлення, хірургічну рукавичку, згідно з корисною моделлю, в якості джерела освітлення використовують джерело лазерного випромінення видимого діапазону з можливістю розташування його на передпліччі, блок керування джерелом освітлення додатково містить замикаючі контакти розташовані паралельно, та формувач імпульсів, Т-тригер, електронний ключ з'єднані послідовно Наявність двох, розташованих паралельно, Г 00 1487 замикаючих контактів дозволяє підвищити зручність користування приладом під час оперативного втручання - проводити альтернативне включення та відключення джерела лазерного випромінення (шляхом контакту ліктя з вимикачем чи натисканням на ніжну педаль) Зміна характеру освітлення на лазерне випромінювання видимого діапазону уникає наявності термічного впливу, а також дозволяє здійснювати одночасний лікувальнопрофілактичний вплив Сутність пристрою, що заявляється, пояснюється кресленням, де на фіг 1 зображений загальний вигляд пристрою, на фіг 2 блок - схема електричного керування лазерного випромінювача Пристрій для візуалізаци анатомічних утворень біологічного об'єкту містить рукавичку - 1, джерело лазерного випромінювання - 2, світловод - З, ізольований провід - 4, блок керування - 5, замикаючі контакти - 6 та 7 (контакт 7 виконаний у вигляді ніжной педалі), блок живлення - 8 Блок керування 5 містить послідовно з'єднані формувач імпульсів 9, Т-тригер 10, електронний ключ 11 Джерело живлення 8 використовують для живлення електронних елементів і лазерного випромінювача, замикаючи контакти 6 та 7 служать для вмикання і вимикання лазерного випромінювача, формировач імпульсів 9 служить для запобігання "дребезгу" і генерації імпульсу з крутими фронта ми для керування тригером, Т-триггер 10 видає сигнали керування електронним ключем 11, що включає і виключає джерело лазерного випромінювання 2 Робота пристрою здійснюється в такий спосіб Перед оперативним втручанням хірург, дотримуючись ВІДПОВІДНИХ вимог стерильності, одягає рукавичку 1 зі світловодом 3 на руку, і при обстеженні анатомічних утворень у виді брижів кишечнику, складок очеревини з метою поліпшення візуалізаци анатомічних структур (наприклад, судин, нервів) включає джерело лазерного випромінювання 2 одним із запропонованих нами способів шляхом контакту ліктя з вимикачем 6 чи натисканням на ніжну педаль 7 Наявність світловоду З, розташованого в області вказівного пальця, із джерелом лазерного випромінювання видимого діапазону 2, розташованого на передпліччя дозволяє підвищити якість проведення оперативного втручання за рахунок поліпшення висвітлення операційного поля, і одночасного здійснення лікувально-профілактичного лазерного впливу (потужність 1 - 5мВт), що знижує частоту ускладнень у післяопераційному періоді Таким чином, запропанованний пристрій для візуалізаци анатомічних утворень біологічного об'єкту дозволяє поліпшити візуалізацію та одночасно здійснювати лікувальний вплив під час операції 4 2 / 4 \ 5 6 7 Фіг. І 8 1487 6 8 т -7 і I I 1 10 1 1 11 1 Фіг 2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м. Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул. Артема, 77, м Київ, 04050, Україна (044)216-32-71
