Розкидач органічних добрив

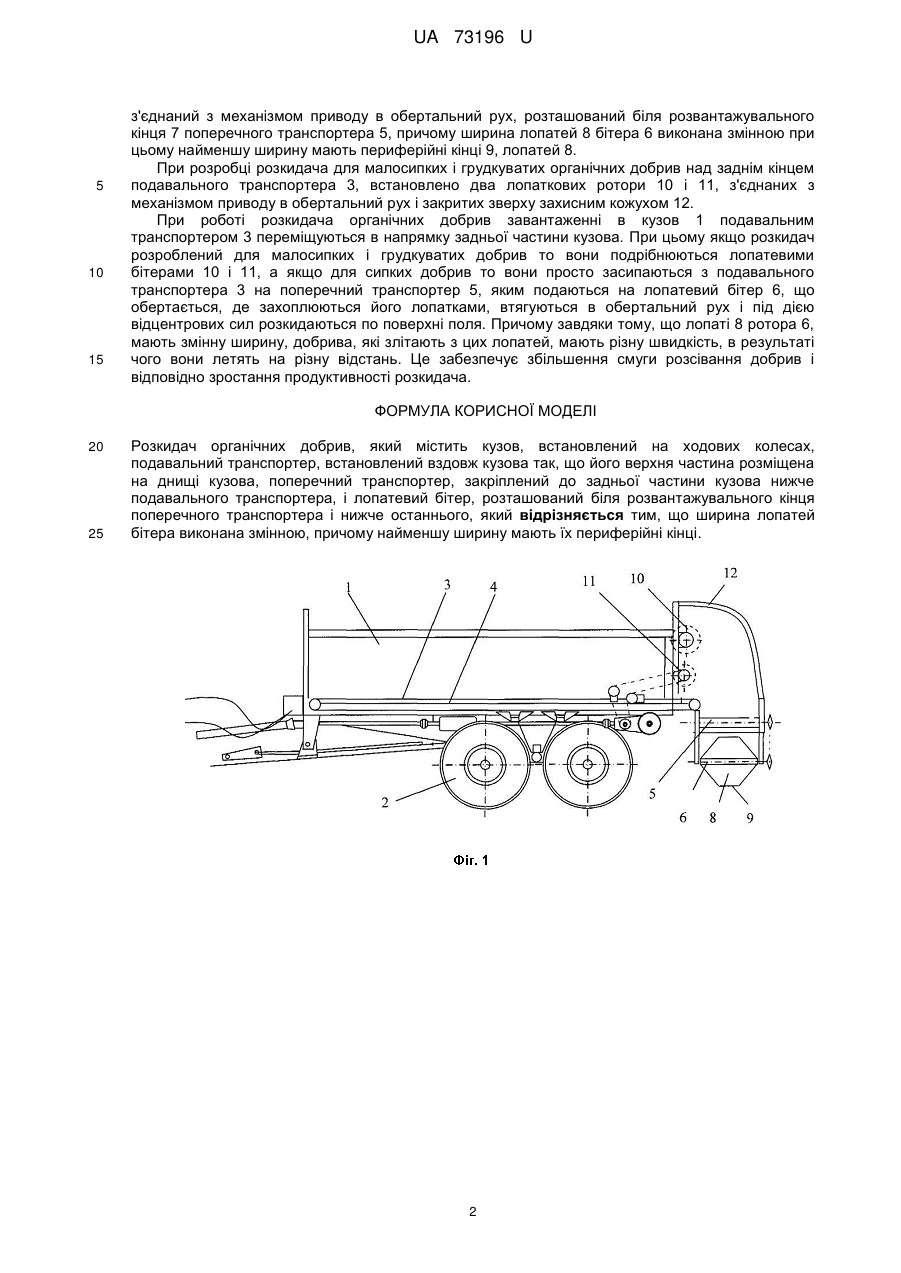

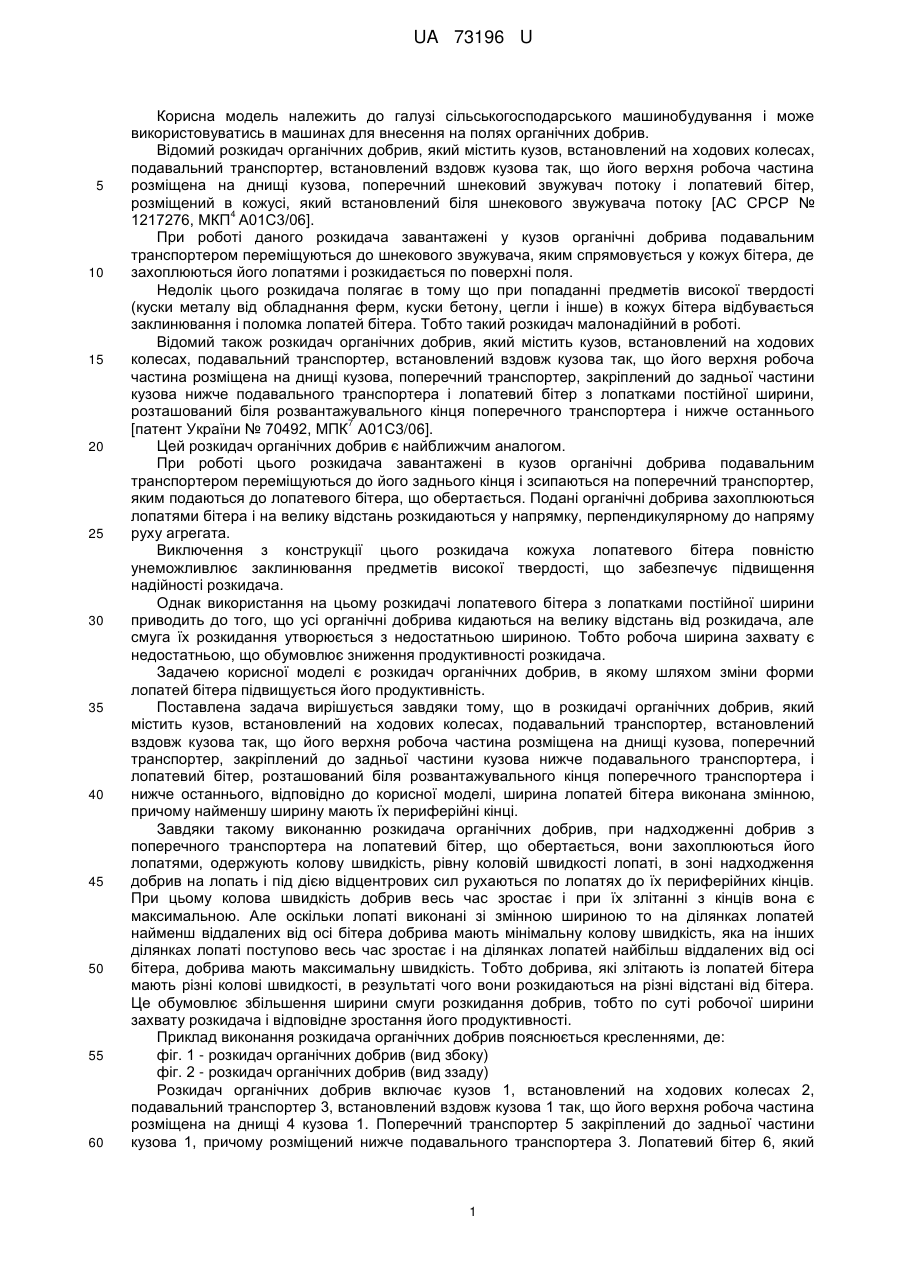

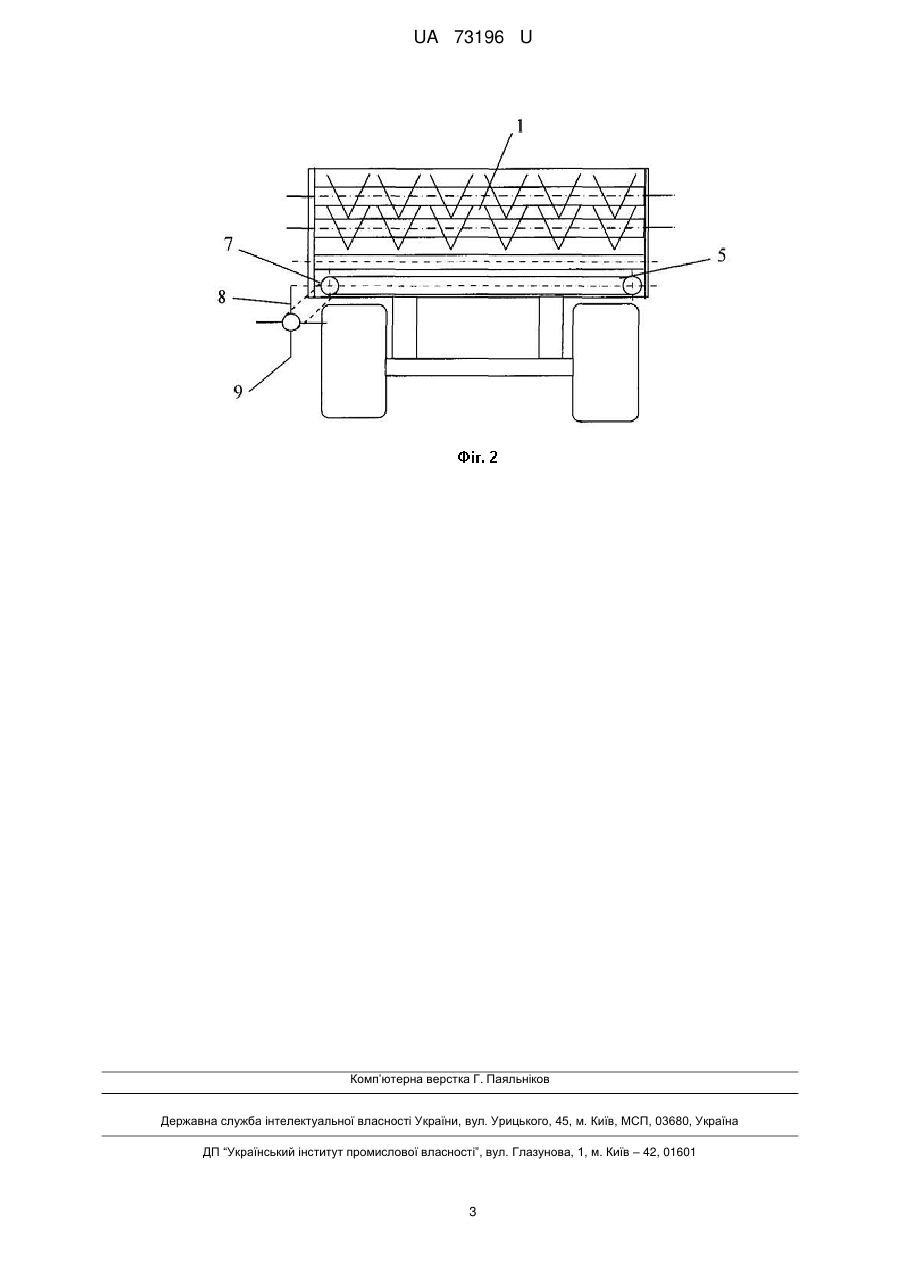

Реферат: Розкидач органічних добрив містить кузов, встановлений на ходових колесах, подавальний транспортер, поперечний транспортер, закріплений до задньої частини кузова нижче подавального транспортера, і лопатевий бітер. UA 73196 U (54) РОЗКИДАЧ ОРГАНІЧНИХ ДОБРИВ UA 73196 U UA 73196 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі сільськогосподарського машинобудування і може використовуватись в машинах для внесення на полях органічних добрив. Відомий розкидач органічних добрив, який містить кузов, встановлений на ходових колесах, подавальний транспортер, встановлений вздовж кузова так, що його верхня робоча частина розміщена на днищі кузова, поперечний шнековий звужувач потоку і лопатевий бітер, розміщений в кожусі, який встановлений біля шнекового звужувача потоку [АС СРСР № 4 1217276, МКП А01С3/06]. При роботі даного розкидача завантажені у кузов органічні добрива подавальним транспортером переміщуються до шнекового звужувача, яким спрямовується у кожух бітера, де захоплюються його лопатями і розкидається по поверхні поля. Недолік цього розкидача полягає в тому що при попаданні предметів високої твердості (куски металу від обладнання ферм, куски бетону, цегли і інше) в кожух бітера відбувається заклинювання і поломка лопатей бітера. Тобто такий розкидач малонадійний в роботі. Відомий також розкидач органічних добрив, який містить кузов, встановлений на ходових колесах, подавальний транспортер, встановлений вздовж кузова так, що його верхня робоча частина розміщена на днищі кузова, поперечний транспортер, закріплений до задньої частини кузова нижче подавального транспортера і лопатевий бітер з лопатками постійної ширини, розташований біля розвантажувального кінця поперечного транспортера і нижче останнього 7 [патент України № 70492, МПК А01С3/06]. Цей розкидач органічних добрив є найближчим аналогом. При роботі цього розкидача завантажені в кузов органічні добрива подавальним транспортером переміщуються до його заднього кінця і зсипаються на поперечний транспортер, яким подаються до лопатевого бітера, що обертається. Подані органічні добрива захоплюються лопатями бітера і на велику відстань розкидаються у напрямку, перпендикулярному до напряму руху агрегата. Виключення з конструкції цього розкидача кожуха лопатевого бітера повністю унеможливлює заклинювання предметів високої твердості, що забезпечує підвищення надійності розкидача. Однак використання на цьому розкидачі лопатевого бітера з лопатками постійної ширини приводить до того, що усі органічні добрива кидаються на велику відстань від розкидача, але смуга їх розкидання утворюється з недостатньою шириною. Тобто робоча ширина захвату є недостатньою, що обумовлює зниження продуктивності розкидача. Задачею корисної моделі є розкидач органічних добрив, в якому шляхом зміни форми лопатей бітера підвищується його продуктивність. Поставлена задача вирішується завдяки тому, що в розкидачі органічних добрив, який містить кузов, встановлений на ходових колесах, подавальний транспортер, встановлений вздовж кузова так, що його верхня робоча частина розміщена на днищі кузова, поперечний транспортер, закріплений до задньої частини кузова нижче подавального транспортера, і лопатевий бітер, розташований біля розвантажувального кінця поперечного транспортера і нижче останнього, відповідно до корисної моделі, ширина лопатей бітера виконана змінною, причому найменшу ширину мають їх периферійні кінці. Завдяки такому виконанню розкидача органічних добрив, при надходженні добрив з поперечного транспортера на лопатевий бітер, що обертається, вони захоплюються його лопатями, одержують колову швидкість, рівну коловій швидкості лопаті, в зоні надходження добрив на лопать і під дією відцентрових сил рухаються по лопатях до їх периферійних кінців. При цьому колова швидкість добрив весь час зростає і при їх злітанні з кінців вона є максимальною. Але оскільки лопаті виконані зі змінною шириною то на ділянках лопатей найменш віддалених від осі бітера добрива мають мінімальну колову швидкість, яка на інших ділянках лопаті поступово весь час зростає і на ділянках лопатей найбільш віддалених від осі бітера, добрива мають максимальну швидкість. Тобто добрива, які злітають із лопатей бітера мають різні колові швидкості, в результаті чого вони розкидаються на різні відстані від бітера. Це обумовлює збільшення ширини смуги розкидання добрив, тобто по суті робочої ширини захвату розкидача і відповідне зростання його продуктивності. Приклад виконання розкидача органічних добрив пояснюється кресленнями, де: фіг. 1 - розкидач органічних добрив (вид збоку) фіг. 2 - розкидач органічних добрив (вид ззаду) Розкидач органічних добрив включає кузов 1, встановлений на ходових колесах 2, подавальний транспортер 3, встановлений вздовж кузова 1 так, що його верхня робоча частина розміщена на днищі 4 кузова 1. Поперечний транспортер 5 закріплений до задньої частини кузова 1, причому розміщений нижче подавального транспортера 3. Лопатевий бітер 6, який 1 UA 73196 U 5 10 15 з'єднаний з механізмом приводу в обертальний рух, розташований біля розвантажувального кінця 7 поперечного транспортера 5, причому ширина лопатей 8 бітера 6 виконана змінною при цьому найменшу ширину мають периферійні кінці 9, лопатей 8. При розробці розкидача для малосипких і грудкуватих органічних добрив над заднім кінцем подавального транспортера 3, встановлено два лопаткових ротори 10 і 11, з'єднаних з механізмом приводу в обертальний рух і закритих зверху захисним кожухом 12. При роботі розкидача органічних добрив завантаженні в кузов 1 подавальним транспортером 3 переміщуються в напрямку задньої частини кузова. При цьому якщо розкидач розроблений для малосипких і грудкуватих добрив то вони подрібнюються лопатевими бітерами 10 і 11, а якщо для сипких добрив то вони просто засипаються з подавального транспортера 3 на поперечний транспортер 5, яким подаються на лопатевий бітер 6, що обертається, де захоплюються його лопатками, втягуються в обертальний рух і під дією відцентрових сил розкидаються по поверхні поля. Причому завдяки тому, що лопаті 8 ротора 6, мають змінну ширину, добрива, які злітають з цих лопатей, мають різну швидкість, в результаті чого вони летять на різну відстань. Це забезпечує збільшення смуги розсівання добрив і відповідно зростання продуктивності розкидача. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 Розкидач органічних добрив, який містить кузов, встановлений на ходових колесах, подавальний транспортер, встановлений вздовж кузова так, що його верхня частина розміщена на днищі кузова, поперечний транспортер, закріплений до задньої частини кузова нижче подавального транспортера, і лопатевий бітер, розташований біля розвантажувального кінця поперечного транспортера і нижче останнього, який відрізняється тим, що ширина лопатей бітера виконана змінною, причому найменшу ширину мають їх периферійні кінці. 2 UA 73196 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
