Формула / Реферат

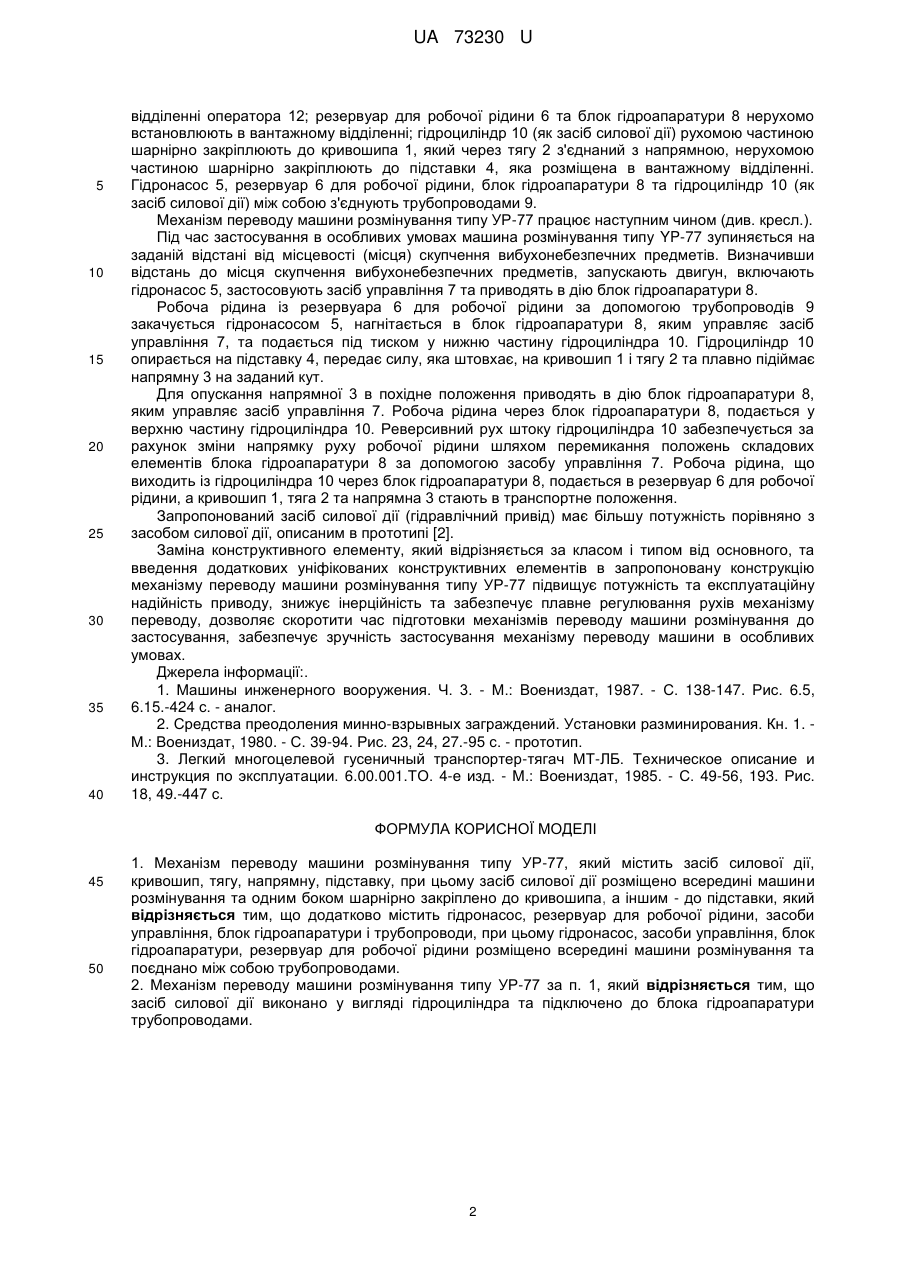

1. Механізм переводу машини розмінування типу УР-77, який містить засіб силової дії, кривошип, тягу, напрямну, підставку, при цьому засіб силової дії розміщено всередині машини розмінування та одним боком шарнірно закріплено до кривошипа, а іншим - до підставки, який відрізняється тим, що додатково містить гідронасос, резервуар для робочої рідини, засоби управління, блок гідроапаратури і трубопроводи, при цьому гідронасос, засоби управління, блок гідроапаратури, резервуар для робочої рідини розміщено всередині машини розмінування та поєднано між собою трубопроводами.

2. Механізм переводу машини розмінування типу УР-77 за п. 1, який відрізняється тим, що засіб силової дії виконано у вигляді гідроциліндра та підключено до блока гідроапаратури трубопроводами.

Текст

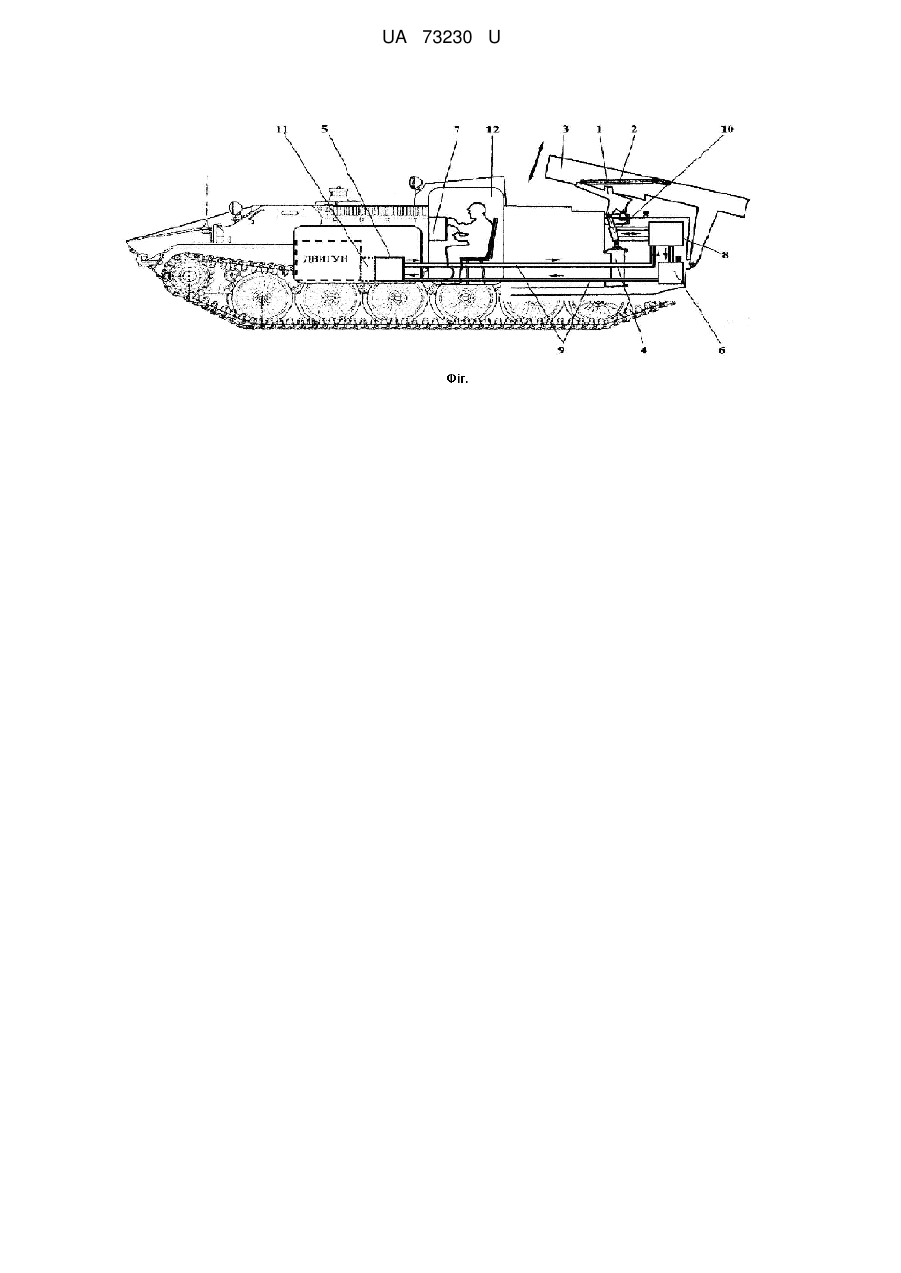

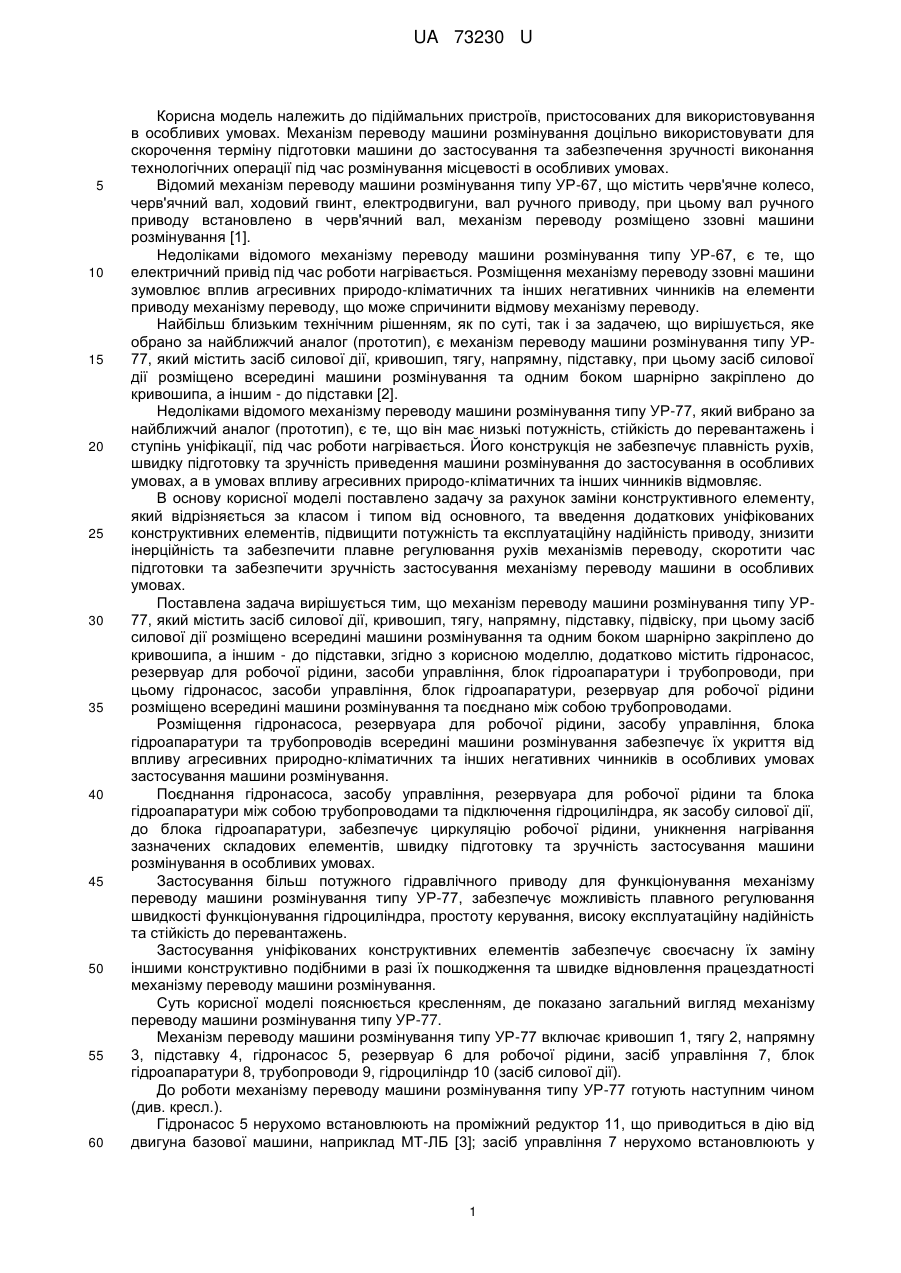

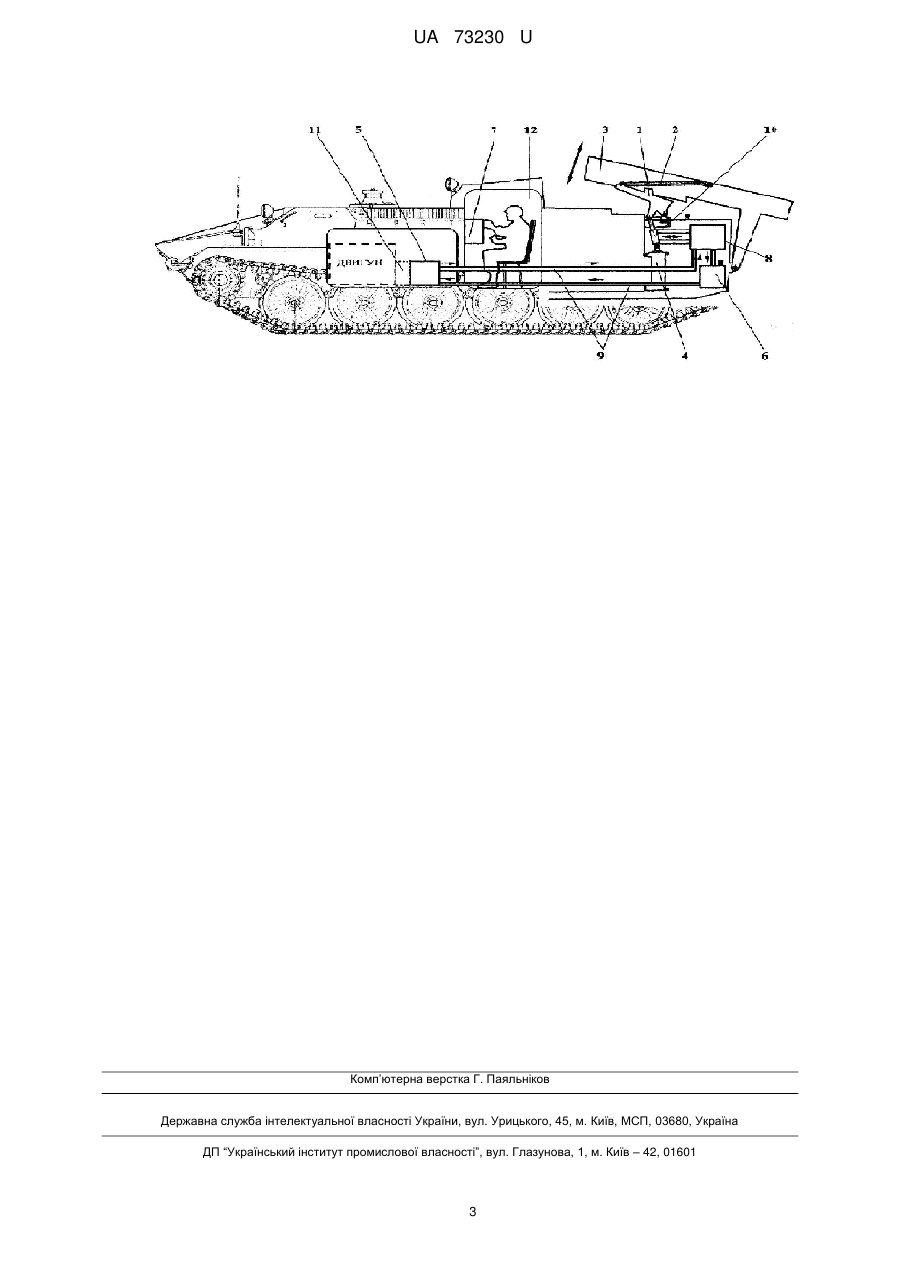

Реферат: Механізм переводу машини розмінування типу УР-77 містить засіб силової дії, кривошип, тягу, напрямну, підставку, при цьому засіб силової дії розміщено всередині машини розмінування та одним боком шарнірно закріплено до кривошипа, а іншим - до підставки. Додатково містить гідронасос, резервуар для робочої рідини, засоби управління, блок гідроапаратури і трубопроводи. Гідронасос, засоби управління, блок гідроапаратури, резервуар для робочої рідини розміщено всередині машини розмінування та поєднано між собою трубопроводами. UA 73230 U (12) UA 73230 U UA 73230 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до підіймальних пристроїв, пристосованих для використовування в особливих умовах. Механізм переводу машини розмінування доцільно використовувати для скорочення терміну підготовки машини до застосування та забезпечення зручності виконання технологічних операції під час розмінування місцевості в особливих умовах. Відомий механізм переводу машини розмінування типу УР-67, що містить черв'ячне колесо, черв'ячний вал, ходовий гвинт, електродвигуни, вал ручного приводу, при цьому вал ручного приводу встановлено в черв'ячний вал, механізм переводу розміщено ззовні машини розмінування [1]. Недоліками відомого механізму переводу машини розмінування типу УР-67, є те, що електричний привід під час роботи нагрівається. Розміщення механізму переводу ззовні машини зумовлює вплив агресивних природо-кліматичних та інших негативних чинників на елементи приводу механізму переводу, що може спричинити відмову механізму переводу. Найбільш близьким технічним рішенням, як по суті, так і за задачею, що вирішується, яке обрано за найближчий аналог (прототип), є механізм переводу машини розмінування типу УР77, який містить засіб силової дії, кривошип, тягу, напрямну, підставку, при цьому засіб силової дії розміщено всередині машини розмінування та одним боком шарнірно закріплено до кривошипа, а іншим - до підставки [2]. Недоліками відомого механізму переводу машини розмінування типу УР-77, який вибрано за найближчий аналог (прототип), є те, що він має низькі потужність, стійкість до перевантажень і ступінь уніфікації, під час роботи нагрівається. Його конструкція не забезпечує плавність рухів, швидку підготовку та зручність приведення машини розмінування до застосування в особливих умовах, а в умовах впливу агресивних природо-кліматичних та інших чинників відмовляє. В основу корисної моделі поставлено задачу за рахунок заміни конструктивного елементу, який відрізняється за класом і типом від основного, та введення додаткових уніфікованих конструктивних елементів, підвищити потужність та експлуатаційну надійність приводу, знизити інерційність та забезпечити плавне регулювання рухів механізмів переводу, скоротити час підготовки та забезпечити зручність застосування механізму переводу машини в особливих умовах. Поставлена задача вирішується тим, що механізм переводу машини розмінування типу УР77, який містить засіб силової дії, кривошип, тягу, напрямну, підставку, підвіску, при цьому засіб силової дії розміщено всередині машини розмінування та одним боком шарнірно закріплено до кривошипа, а іншим - до підставки, згідно з корисною моделлю, додатково містить гідронасос, резервуар для робочої рідини, засоби управління, блок гідроапаратури і трубопроводи, при цьому гідронасос, засоби управління, блок гідроапаратури, резервуар для робочої рідини розміщено всередині машини розмінування та поєднано між собою трубопроводами. Розміщення гідронасоса, резервуара для робочої рідини, засобу управління, блока гідроапаратури та трубопроводів всередині машини розмінування забезпечує їх укриття від впливу агресивних природно-кліматичних та інших негативних чинників в особливих умовах застосування машини розмінування. Поєднання гідронасоса, засобу управління, резервуара для робочої рідини та блока гідроапаратури між собою трубопроводами та підключення гідроциліндра, як засобу силової дії, до блока гідроапаратури, забезпечує циркуляцію робочої рідини, уникнення нагрівання зазначених складових елементів, швидку підготовку та зручність застосування машини розмінування в особливих умовах. Застосування більш потужного гідравлічного приводу для функціонування механізму переводу машини розмінування типу УР-77, забезпечує можливість плавного регулювання швидкості функціонування гідроциліндра, простоту керування, високу експлуатаційну надійність та стійкість до перевантажень. Застосування уніфікованих конструктивних елементів забезпечує своєчасну їх заміну іншими конструктивно подібними в разі їх пошкодження та швидке відновлення працездатності механізму переводу машини розмінування. Суть корисної моделі пояснюється кресленням, де показано загальний вигляд механізму переводу машини розмінування типу УР-77. Механізм переводу машини розмінування типу УР-77 включає кривошип 1, тягу 2, напрямну 3, підставку 4, гідронасос 5, резервуар 6 для робочої рідини, засіб управління 7, блок гідроапаратури 8, трубопроводи 9, гідроциліндр 10 (засіб силової дії). До роботи механізму переводу машини розмінування типу УР-77 готують наступним чином (див. кресл.). Гідронасос 5 нерухомо встановлюють на проміжний редуктор 11, що приводиться в дію від двигуна базової машини, наприклад МТ-ЛБ [3]; засіб управління 7 нерухомо встановлюють у 1 UA 73230 U 5 10 15 20 25 30 35 40 відділенні оператора 12; резервуар для робочої рідини 6 та блок гідроапаратури 8 нерухомо встановлюють в вантажному відділенні; гідроциліндр 10 (як засіб силової дії) рухомою частиною шарнірно закріплюють до кривошипа 1, який через тягу 2 з'єднаний з напрямною, нерухомою частиною шарнірно закріплюють до підставки 4, яка розміщена в вантажному відділенні. Гідронасос 5, резервуар 6 для робочої рідини, блок гідроапаратури 8 та гідроциліндр 10 (як засіб силової дії) між собою з'єднують трубопроводами 9. Механізм переводу машини розмінування типу УР-77 працює наступним чином (див. кресл.). Під час застосування в особливих умовах машина розмінування типу YP-77 зупиняється на заданій відстані від місцевості (місця) скупчення вибухонебезпечних предметів. Визначивши відстань до місця скупчення вибухонебезпечних предметів, запускають двигун, включають гідронасос 5, застосовують засіб управління 7 та приводять в дію блок гідроапаратури 8. Робоча рідина із резервуара 6 для робочої рідини за допомогою трубопроводів 9 закачується гідронасосом 5, нагнітається в блок гідроапаратури 8, яким управляє засіб управління 7, та подається під тиском у нижню частину гідроциліндра 10. Гідроциліндр 10 опирається на підставку 4, передає силу, яка штовхає, на кривошип 1 і тягу 2 та плавно підіймає напрямну 3 на заданий кут. Для опускання напрямної 3 в похідне положення приводять в дію блок гідроапаратури 8, яким управляє засіб управління 7. Робоча рідина через блок гідроапаратури 8, подається у верхню частину гідроциліндра 10. Реверсивний рух штоку гідроциліндра 10 забезпечується за рахунок зміни напрямку руху робочої рідини шляхом перемикання положень складових елементів блока гідроапаратури 8 за допомогою засобу управління 7. Робоча рідина, що виходить із гідроциліндра 10 через блок гідроапаратури 8, подається в резервуар 6 для робочої рідини, а кривошип 1, тяга 2 та напрямна 3 стають в транспортне положення. Запропонований засіб силової дії (гідравлічний привід) має більшу потужність порівняно з засобом силової дії, описаним в прототипі [2]. Заміна конструктивного елементу, який відрізняється за класом і типом від основного, та введення додаткових уніфікованих конструктивних елементів в запропоновану конструкцію механізму переводу машини розмінування типу УР-77 підвищує потужність та експлуатаційну надійність приводу, знижує інерційність та забезпечує плавне регулювання рухів механізму переводу, дозволяє скоротити час підготовки механізмів переводу машини розмінування до застосування, забезпечує зручність застосування механізму переводу машини в особливих умовах. Джерела інформації:. 1. Машины инженерного вооружения. Ч. 3. - Μ.: Воениздат, 1987. - С. 138-147. Рис. 6.5, 6.15.-424 с. - аналог. 2. Средства преодоления минно-взрывных заграждений. Установки разминирования. Кн. 1. М.: Воениздат, 1980. - С. 39-94. Рис. 23, 24, 27.-95 с. - прототип. 3. Легкий многоцелевой гусеничный транспортер-тягач МТ-ЛБ. Техническое описание и инструкция по эксплуатации. 6.00.001.ТО. 4-е изд. - М.: Воениздат, 1985. - С. 49-56, 193. Рис. 18, 49.-447 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 1. Механізм переводу машини розмінування типу УР-77, який містить засіб силової дії, кривошип, тягу, напрямну, підставку, при цьому засіб силової дії розміщено всередині машини розмінування та одним боком шарнірно закріплено до кривошипа, а іншим - до підставки, який відрізняється тим, що додатково містить гідронасос, резервуар для робочої рідини, засоби управління, блок гідроапаратури і трубопроводи, при цьому гідронасос, засоби управління, блок гідроапаратури, резервуар для робочої рідини розміщено всередині машини розмінування та поєднано між собою трубопроводами. 2. Механізм переводу машини розмінуваннятипу УР-77 за п. 1, який відрізняється тим, що засіб силової дії виконано у вигляді гідроциліндра та підключено до блока гідроапаратури трубопроводами. 2 UA 73230 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3

Дивитися

Додаткова інформація

Назва патенту англійською

Shifting mechanism of mine clearing machine of ur-77 type

Автори англійською

Zakusylo Petro Stepanovych, Sulim Oleksandr Viktorovych, Voloschenko Oleksandr Ivanovych, Andriievskyi Andrii Petrovych, Baranov Oleksandr Petrovych, Nechosov Viktor Volodymyrovych, Martynenko Serhii Vasyliovych

Назва патенту російською

Механизм перевода машины разминирования типа ур-77

Автори російською

Закусило Петр Степанович, Сулим Александр Викторович, Волощенко Александр Иванович, Андриевский Андрей Петрович, Баранов Александр Петрович, Нечесов Виктор Владимирович, Мартыненко Сергей Васильевич

МПК / Мітки

МПК: B66F 11/04

Мітки: ур-77, типу, машини, механізм, розмінування, переводу
