Бонове загородження

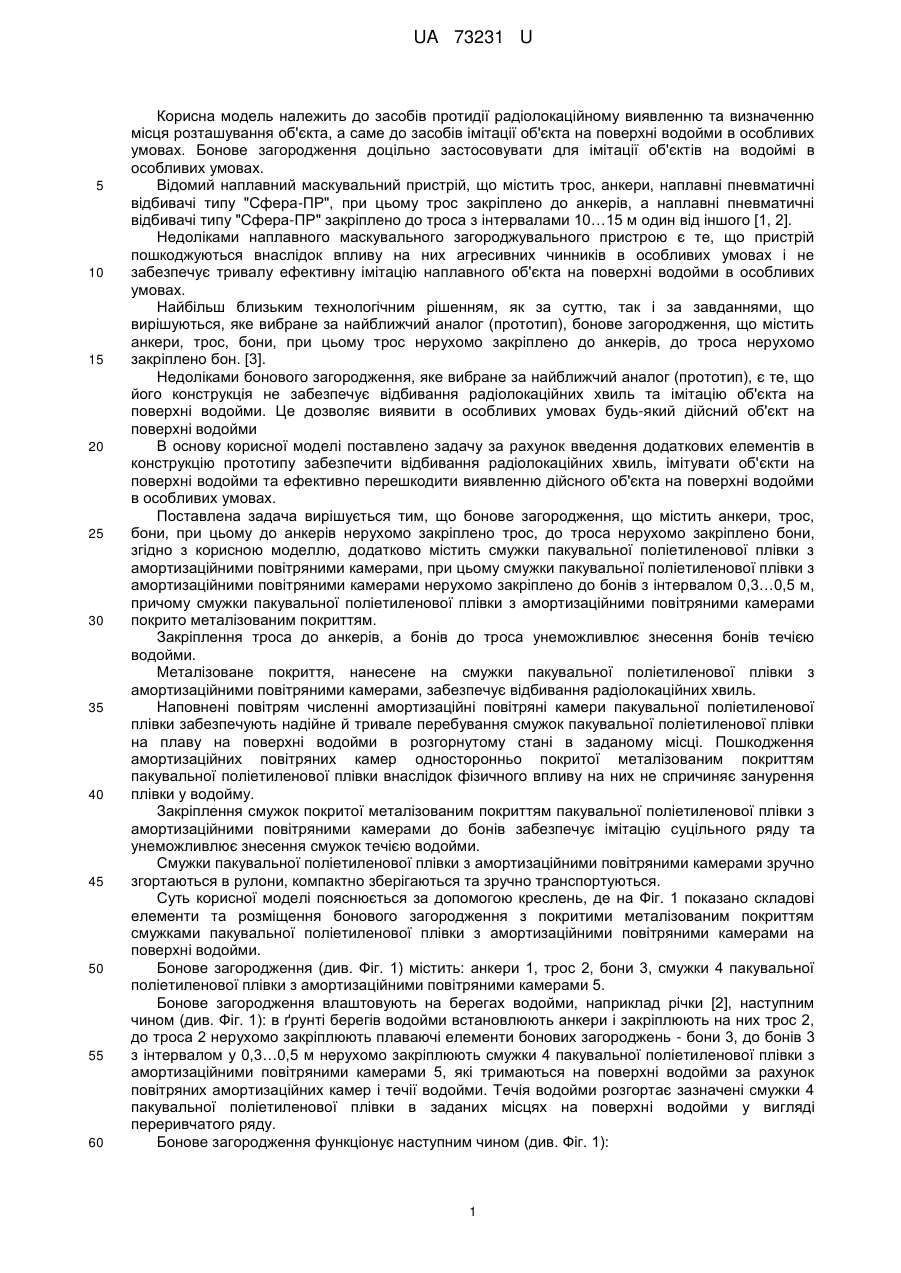

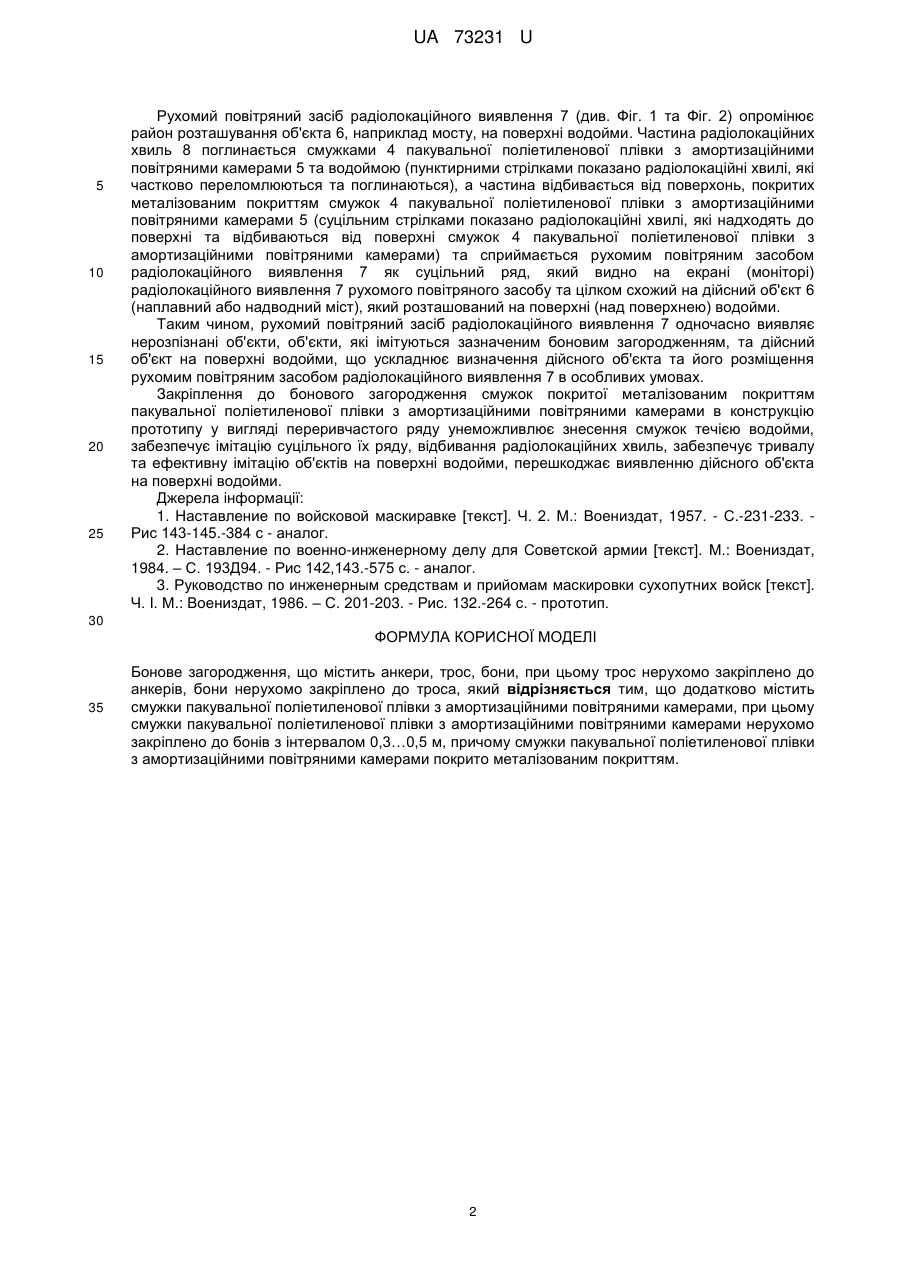

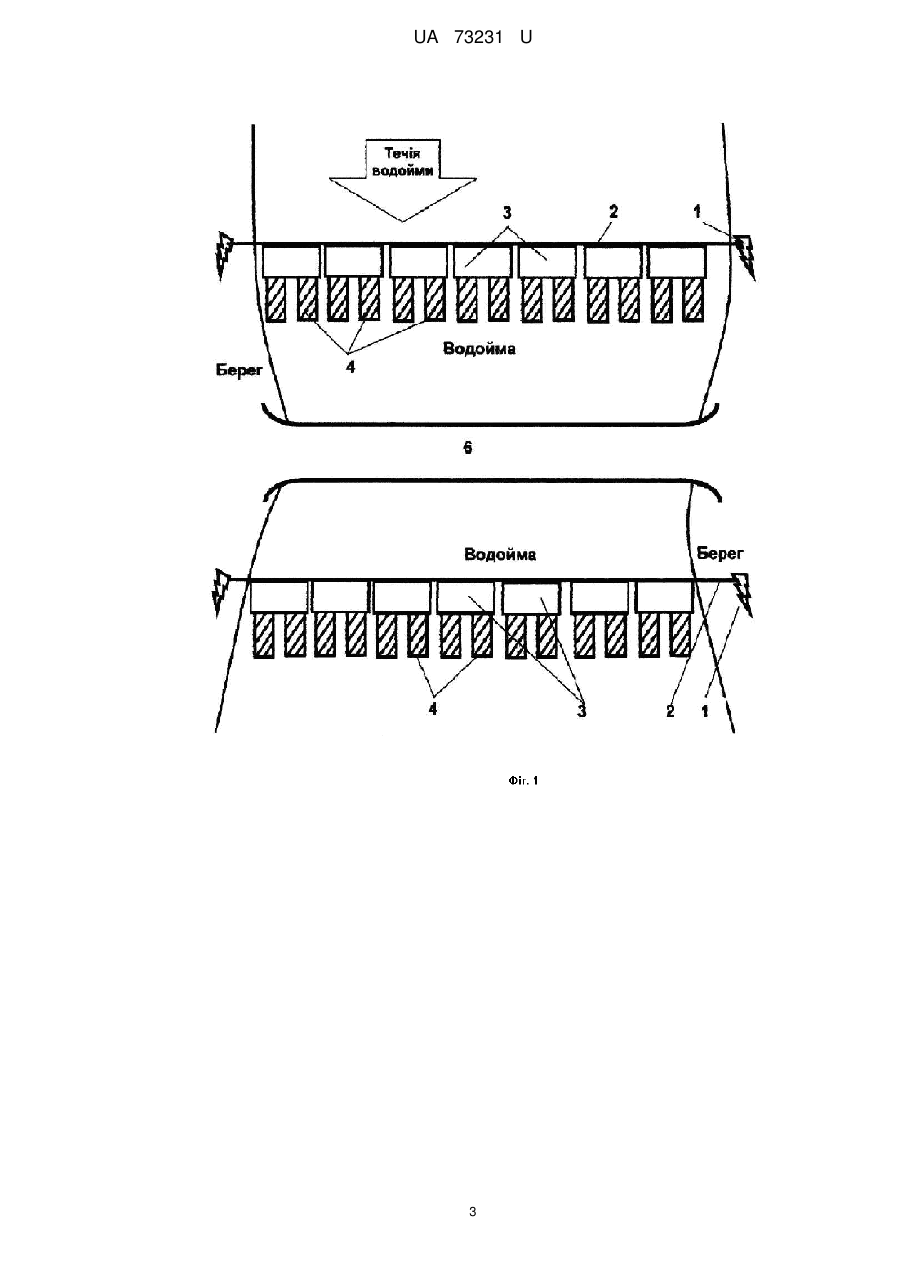

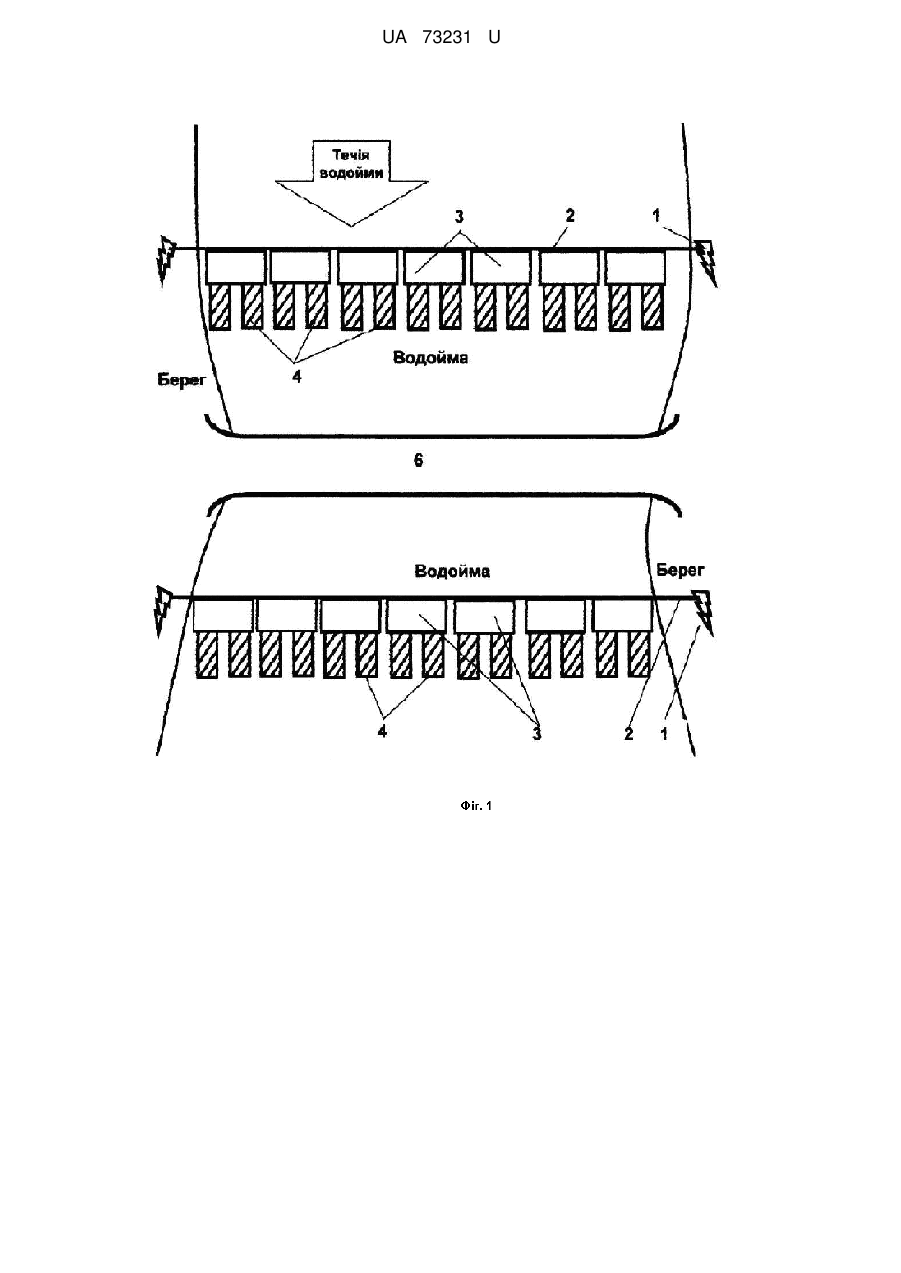

Реферат: Бонове загородження містить анкери, трос, бони, при цьому трос нерухомо закріплено до анкерів, бони нерухомо закріплено до троса. Додатково містить смужки пакувальної поліетиленової плівки з амортизаційними повітряними камерами. Смужки пакувальної поліетиленової плівки з амортизаційними повітряними камерами покрито металізованим покриттям та нерухомо закріплено до бонів з інтервалом 0,3…0,5 м. UA 73231 U (12) UA 73231 U UA 73231 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до засобів протидії радіолокаційному виявленню та визначенню місця розташування об'єкта, а саме до засобів імітації об'єкта на поверхні водойми в особливих умовах. Бонове загородження доцільно застосовувати для імітації об'єктів на водоймі в особливих умовах. Відомий наплавний маскувальний пристрій, що містить трос, анкери, наплавні пневматичні відбивачі типу "Сфера-ПР", при цьому трос закріплено до анкерів, а наплавні пневматичні відбивачі типу "Сфера-ПР" закріплено до троса з інтервалами 10…15 м один від іншого [1, 2]. Недоліками наплавного маскувального загороджувального пристрою є те, що пристрій пошкоджуються внаслідок впливу на них агресивних чинників в особливих умовах і не забезпечує тривалу ефективну імітацію наплавного об'єкта на поверхні водойми в особливих умовах. Найбільш близьким технологічним рішенням, як за суттю, так і за завданнями, що вирішуються, яке вибране за найближчий аналог (прототип), бонове загородження, що містить анкери, трос, бони, при цьому трос нерухомо закріплено до анкерів, до троса нерухомо закріплено бон. [3]. Недоліками бонового загородження, яке вибране за найближчий аналог (прототип), є те, що його конструкція не забезпечує відбивання радіолокаційних хвиль та імітацію об'єкта на поверхні водойми. Це дозволяє виявити в особливих умовах будь-який дійсний об'єкт на поверхні водойми В основу корисної моделі поставлено задачу за рахунок введення додаткових елементів в конструкцію прототипу забезпечити відбивання радіолокаційних хвиль, імітувати об'єкти на поверхні водойми та ефективно перешкодити виявленню дійсного об'єкта на поверхні водойми в особливих умовах. Поставлена задача вирішується тим, що бонове загородження, що містить анкери, трос, бони, при цьому до анкерів нерухомо закріплено трос, до троса нерухомо закріплено бони, згідно з корисною моделлю, додатково містить смужки пакувальної поліетиленової плівки з амортизаційними повітряними камерами, при цьому смужки пакувальної поліетиленової плівки з амортизаційними повітряними камерами нерухомо закріплено до бонів з інтервалом 0,3…0,5 м, причому смужки пакувальної поліетиленової плівки з амортизаційними повітряними камерами покрито металізованим покриттям. Закріплення троса до анкерів, а бонів до троса унеможливлює знесення бонів течією водойми. Металізоване покриття, нанесене на смужки пакувальної поліетиленової плівки з амортизаційними повітряними камерами, забезпечує відбивання радіолокаційних хвиль. Наповнені повітрям численні амортизаційні повітряні камери пакувальної поліетиленової плівки забезпечують надійне й тривале перебування смужок пакувальної поліетиленової плівки на плаву на поверхні водойми в розгорнутому стані в заданому місці. Пошкодження амортизаційних повітряних камер односторонньо покритої металізованим покриттям пакувальної поліетиленової плівки внаслідок фізичного впливу на них не спричиняє занурення плівки у водойму. Закріплення смужок покритої металізованим покриттям пакувальної поліетиленової плівки з амортизаційними повітряними камерами до бонів забезпечує імітацію суцільного ряду та унеможливлює знесення смужок течією водойми. Смужки пакувальної поліетиленової плівки з амортизаційними повітряними камерами зручно згортаються в рулони, компактно зберігаються та зручно транспортуються. Суть корисної моделі пояснюється за допомогою креслень, де на Фіг. 1 показано складові елементи та розміщення бонового загородження з покритими металізованим покриттям смужками пакувальної поліетиленової плівки з амортизаційними повітряними камерами на поверхні водойми. Бонове загородження (див. Фіг. 1) містить: анкери 1, трос 2, бони 3, смужки 4 пакувальної поліетиленової плівки з амортизаційними повітряними камерами 5. Бонове загородження влаштовують на берегах водойми, наприклад річки [2], наступним чином (див. Фіг. 1): в ґрунті берегів водойми встановлюють анкери і закріплюють на них трос 2, до троса 2 нерухомо закріплюють плаваючі елементи бонових загороджень - бони 3, до бонів 3 з інтервалом у 0,3…0,5 м нерухомо закріплюють смужки 4 пакувальної поліетиленової плівки з амортизаційними повітряними камерами 5, які тримаються на поверхні водойми за рахунок повітряних амортизаційних камер і течії водойми. Течія водойми розгортає зазначені смужки 4 пакувальної поліетиленової плівки в заданих місцях на поверхні водойми у вигляді переривчатого ряду. Бонове загородження функціонує наступним чином (див. Фіг. 1): 1 UA 73231 U 5 10 15 20 25 Рухомий повітряний засіб радіолокаційного виявлення 7 (див. Фіг. 1 та Фіг. 2) опромінює район розташування об'єкта 6, наприклад мосту, на поверхні водойми. Частина радіолокаційних хвиль 8 поглинається смужками 4 пакувальної поліетиленової плівки з амортизаційними повітряними камерами 5 та водоймою (пунктирними стрілками показано радіолокаційні хвилі, які частково переломлюються та поглинаються), а частина відбивається від поверхонь, покритих металізованим покриттям смужок 4 пакувальної поліетиленової плівки з амортизаційними повітряними камерами 5 (суцільним стрілками показано радіолокаційні хвилі, які надходять до поверхні та відбиваються від поверхні смужок 4 пакувальної поліетиленової плівки з амортизаційними повітряними камерами) та сприймається рухомим повітряним засобом радіолокаційного виявлення 7 як суцільний ряд, який видно на екрані (моніторі) радіолокаційного виявлення 7 рухомого повітряного засобу та цілком схожий на дійсний об'єкт 6 (наплавний або надводний міст), який розташований на поверхні (над поверхнею) водойми. Таким чином, рухомий повітряний засіб радіолокаційного виявлення 7 одночасно виявляє нерозпізнані об'єкти, об'єкти, які імітуються зазначеним боновим загородженням, та дійсний об'єкт на поверхні водойми, що ускладнює визначення дійсного об'єкта та його розміщення рухомим повітряним засобом радіолокаційного виявлення 7 в особливих умовах. Закріплення до бонового загородження смужок покритої металізованим покриттям пакувальної поліетиленової плівки з амортизаційними повітряними камерами в конструкцію прототипу у вигляді переривчастого ряду унеможливлює знесення смужок течією водойми, забезпечує імітацію суцільного їх ряду, відбивання радіолокаційних хвиль, забезпечує тривалу та ефективну імітацію об'єктів на поверхні водойми, перешкоджає виявленню дійсного об'єкта на поверхні водойми. Джерела інформації: 1. Наставление по войсковой маскиравке [текст]. Ч. 2. М.: Воениздат, 1957. - С.-231-233. Рис 143-145.-384 с - аналог. 2. Наставление по военно-инженерному делу для Советской армии [текст]. Μ.: Воениздат, 1984. – С. 193Д94. - Рис 142,143.-575 с. - аналог. 3. Руководство по инженерным средствам и прийомам маскировки сухопутних войск [текст]. Ч. I. М.: Воениздат, 1986. – С. 201-203. - Рис. 132.-264 с. - прототип. 30 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Бонове загородження, що містить анкери, трос, бони, при цьому трос нерухомо закріплено до анкерів, бони нерухомо закріплено до троса, який відрізняється тим, що додатково містить смужки пакувальної поліетиленової плівки з амортизаційними повітряними камерами, при цьому смужки пакувальної поліетиленової плівки з амортизаційними повітряними камерами нерухомо закріплено до бонів з інтервалом 0,3…0,5 м, причому смужки пакувальної поліетиленової плівки з амортизаційними повітряними камерами покрито металізованим покриттям. 2 UA 73231 U 3 UA 73231 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
