Обертова блешня плахотнікових

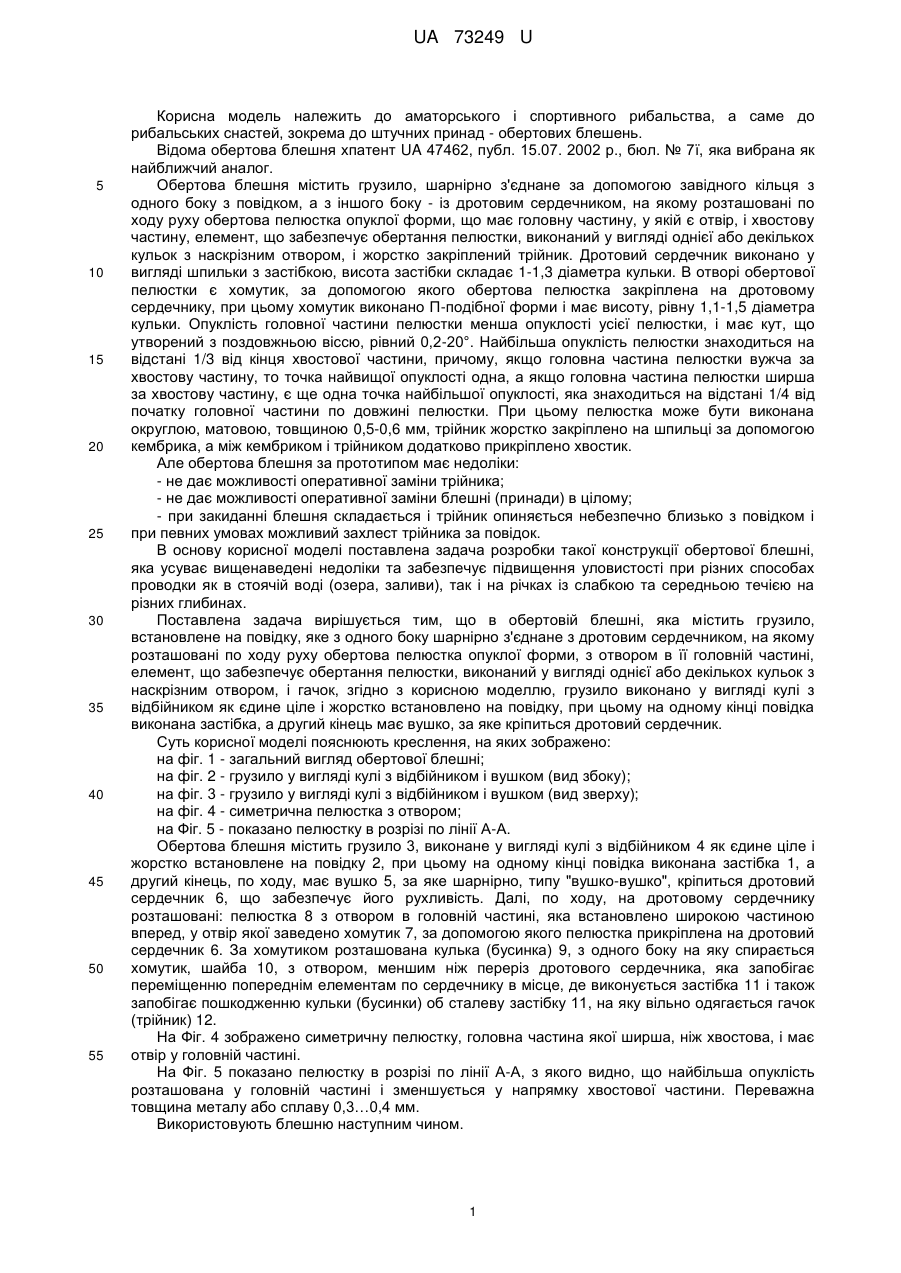

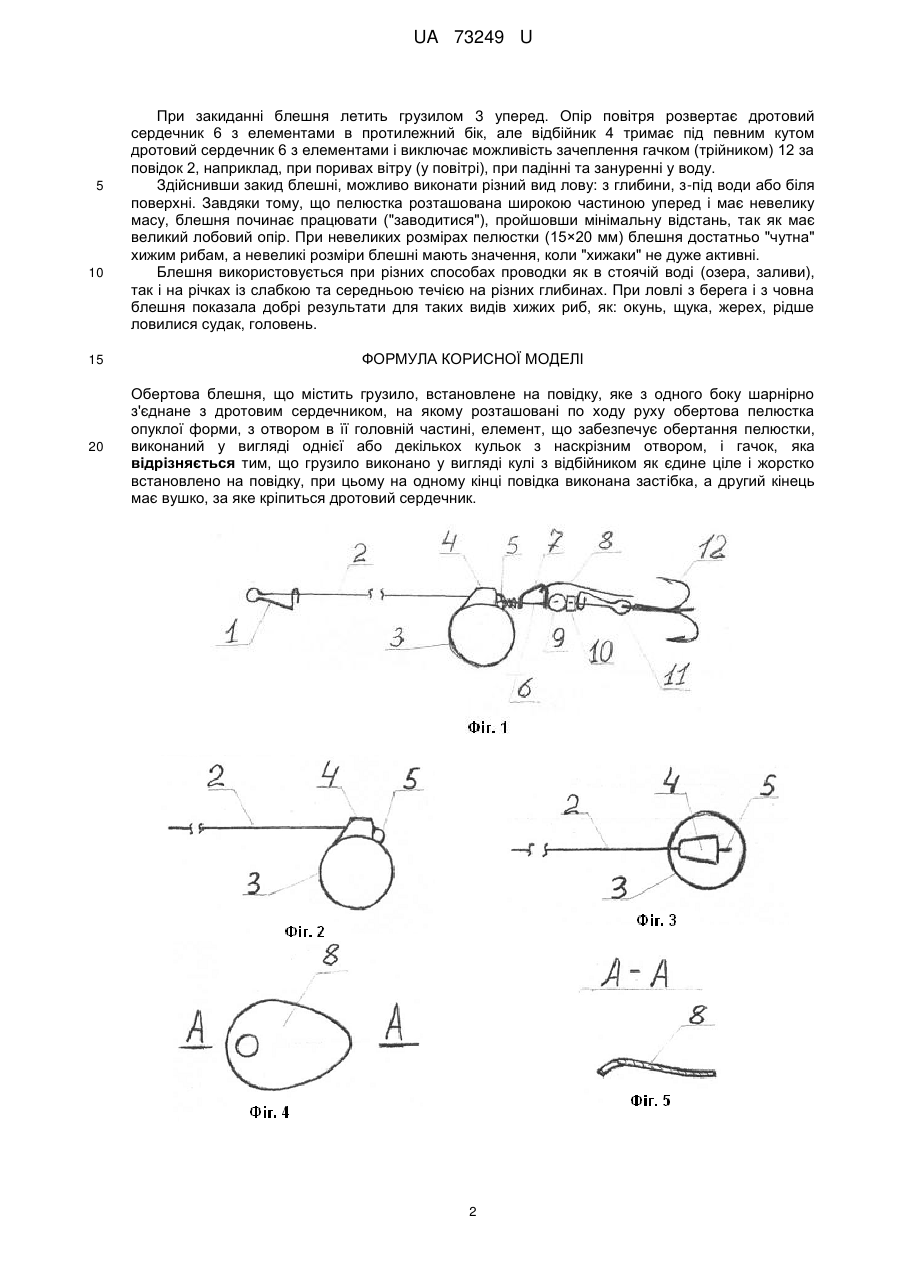

Реферат: Обертова блешня містить грузило, встановлено на повідку, яке з одного боку шарнірно з'єднане з дротовим сердечником, на якому розташовані по ходу руху обертова пелюстка опуклої форми, з отвором в її головній частині, елемент, що забезпечує обертання пелюстки, виконаний у вигляді однієї або декількох кульок з наскрізним отвором, і гачок. Грузило виконано у вигляді кулі з відбійником як єдине ціле і жорстко встановлено на повідку, при цьому на одному кінці повідка виконана застібка, а другий кінець має вушко, за яке кріпиться дротовий сердечник. UA 73249 U (12) UA 73249 U UA 73249 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до аматорського і спортивного рибальства, а саме до рибальських снастей, зокрема до штучних принад - обертових блешень. Відома обертова блешня хпатент UA 47462, публ. 15.07. 2002 р., бюл. № 7ї, яка вибрана як найближчий аналог. Обертова блешня містить грузило, шарнірно з'єднане за допомогою завідного кільця з одного боку з повідком, а з іншого боку - із дротовим сердечником, на якому розташовані по ходу руху обертова пелюстка опуклої форми, що має головну частину, у якій є отвір, і хвостову частину, елемент, що забезпечує обертання пелюстки, виконаний у вигляді однієї або декількох кульок з наскрізним отвором, і жорстко закріплений трійник. Дротовий сердечник виконано у вигляді шпильки з застібкою, висота застібки складає 1-1,3 діаметра кульки. В отворі обертової пелюстки є хомутик, за допомогою якого обертова пелюстка закріплена на дротовому сердечнику, при цьому хомутик виконано П-подібної форми і має висоту, рівну 1,1-1,5 діаметра кульки. Опуклість головної частини пелюстки менша опуклості усієї пелюстки, і має кут, що утворений з поздовжньою віссю, рівний 0,2-20°. Найбільша опуклість пелюстки знаходиться на відстані 1/3 від кінця хвостової частини, причому, якщо головна частина пелюстки вужча за хвостову частину, то точка найвищої опуклості одна, а якщо головна частина пелюстки ширша за хвостову частину, є ще одна точка найбільшої опуклості, яка знаходиться на відстані 1/4 від початку головної частини по довжині пелюстки. При цьому пелюстка може бути виконана округлою, матовою, товщиною 0,5-0,6 мм, трійник жорстко закріплено на шпильці за допомогою кембрика, а між кембриком і трійником додатково прикріплено хвостик. Але обертова блешня за прототипом має недоліки: - не дає можливості оперативної заміни трійника; - не дає можливості оперативної заміни блешні (принади) в цілому; - при закиданні блешня складається і трійник опиняється небезпечно близько з повідком і при певних умовах можливий захлест трійника за повідок. В основу корисної моделі поставлена задача розробки такої конструкції обертової блешні, яка усуває вищенаведені недоліки та забезпечує підвищення уловистості при різних способах проводки як в стоячій воді (озера, заливи), так і на річках із слабкою та середньою течією на різних глибинах. Поставлена задача вирішується тим, що в обертовій блешні, яка містить грузило, встановлене на повідку, яке з одного боку шарнірно з'єднане з дротовим сердечником, на якому розташовані по ходу руху обертова пелюстка опуклої форми, з отвором в її головній частині, елемент, що забезпечує обертання пелюстки, виконаний у вигляді однієї або декількох кульок з наскрізним отвором, і гачок, згідно з корисною моделлю, грузило виконано у вигляді кулі з відбійником як єдине ціле і жорстко встановлено на повідку, при цьому на одному кінці повідка виконана застібка, а другий кінець має вушко, за яке кріпиться дротовий сердечник. Суть корисної моделі пояснюють креслення, на яких зображено: на фіг. 1 - загальний вигляд обертової блешні; на фіг. 2 - грузило у вигляді кулі з відбійником і вушком (вид збоку); на фіг. 3 - грузило у вигляді кулі з відбійником і вушком (вид зверху); на фіг. 4 - симетрична пелюстка з отвором; на Фіг. 5 - показано пелюстку в розрізі по лінії А-А. Обертова блешня містить грузило 3, виконане у вигляді кулі з відбійником 4 як єдине ціле і жорстко встановлене на повідку 2, при цьому на одному кінці повідка виконана застібка 1, а другий кінець, по ходу, має вушко 5, за яке шарнірно, типу "вушко-вушко", кріпиться дротовий сердечник 6, що забезпечує його рухливість. Далі, по ходу, на дротовому сердечнику розташовані: пелюстка 8 з отвором в головній частині, яка встановлено широкою частиною вперед, у отвір якої заведено хомутик 7, за допомогою якого пелюстка прикріплена на дротовий сердечник 6. За хомутиком розташована кулька (бусинка) 9, з одного боку на яку спирається хомутик, шайба 10, з отвором, меншим ніж переріздротового сердечника, яка запобігає переміщенню попереднім елементам по сердечнику в місце, де виконується застібка 11 і також запобігає пошкодженню кульки (бусинки) об сталеву застібку 11, на яку вільно одягається гачок (трійник) 12. На Фіг. 4 зображено симетричну пелюстку, головна частина якої ширша, ніж хвостова, і має отвір у головній частині. На Фіг. 5 показано пелюстку в розрізі по лінії А-А, з якого видно, що найбільша опуклість розташована у головній частині і зменшується у напрямку хвостової частини. Переважна товщина металу або сплаву 0,3…0,4 мм. Використовують блешню наступним чином. 1 UA 73249 U 5 10 При закиданні блешня летить грузилом 3 уперед. Опір повітря розвертає дротовий сердечник 6 з елементами в протилежний бік, але відбійник 4 тримає під певним кутом дротовий сердечник 6 з елементами і виключає можливість зачеплення гачком (трійником) 12 за повідок 2, наприклад, при поривах вітру (у повітрі), при падінні та зануренні у воду. Здійснивши закид блешні, можливо виконати різний вид лову: з глибини, з-під води або біля поверхні. Завдяки тому, що пелюстка розташована широкою частиною уперед і має невелику масу, блешня починає працювати ("заводитися"), пройшовши мінімальну відстань, так як має великий лобовий опір. При невеликих розмірах пелюстки (15×20 мм) блешня достатньо "чутна" хижим рибам, а невеликі розміри блешні мають значення, коли "хижаки" не дуже активні. Блешня використовується при різних способах проводки як в стоячій воді (озера, заливи), так і на річках із слабкою та середньою течією на різних глибинах. При ловлі з берега і з човна блешня показала добрі результати для таких видів хижих риб, як: окунь, щука, жерех, рідше ловилися судак, головень. 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 Обертова блешня, що містить грузило, встановлене на повідку, яке з одного боку шарнірно з'єднане з дротовим сердечником, на якому розташовані по ходу руху обертова пелюстка опуклої форми, з отвором в її головній частині, елемент, що забезпечує обертання пелюстки, виконаний у вигляді однієї або декількох кульок з наскрізним отвором, і гачок, яка відрізняється тим, що грузило виконано у вигляді кулі з відбійником як єдине ціле і жорстко встановлено на повідку, при цьому на одному кінці повідка виконана застібка, а другий кінець має вушко, за яке кріпиться дротовий сердечник. 2 UA 73249 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
