Коливальна блешня

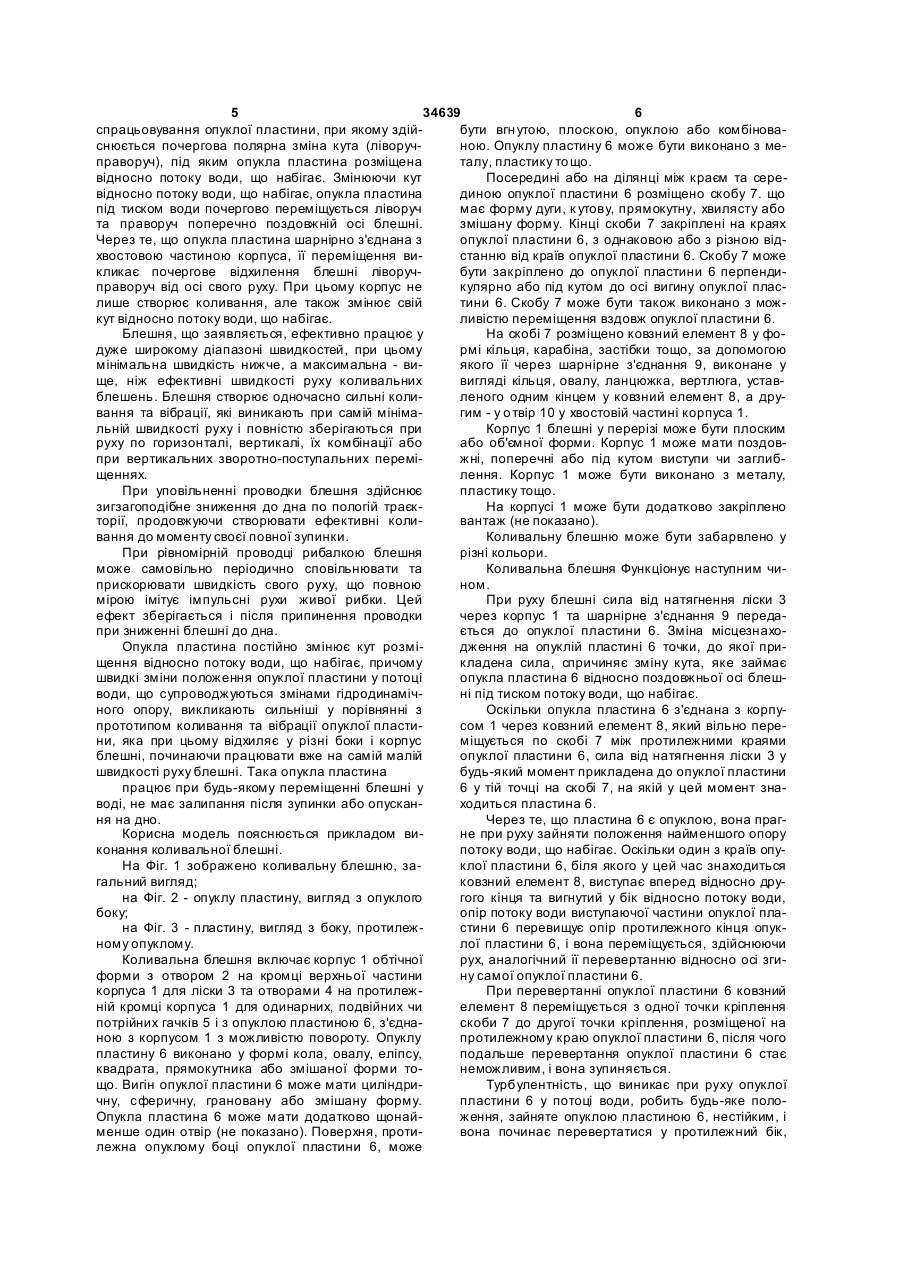

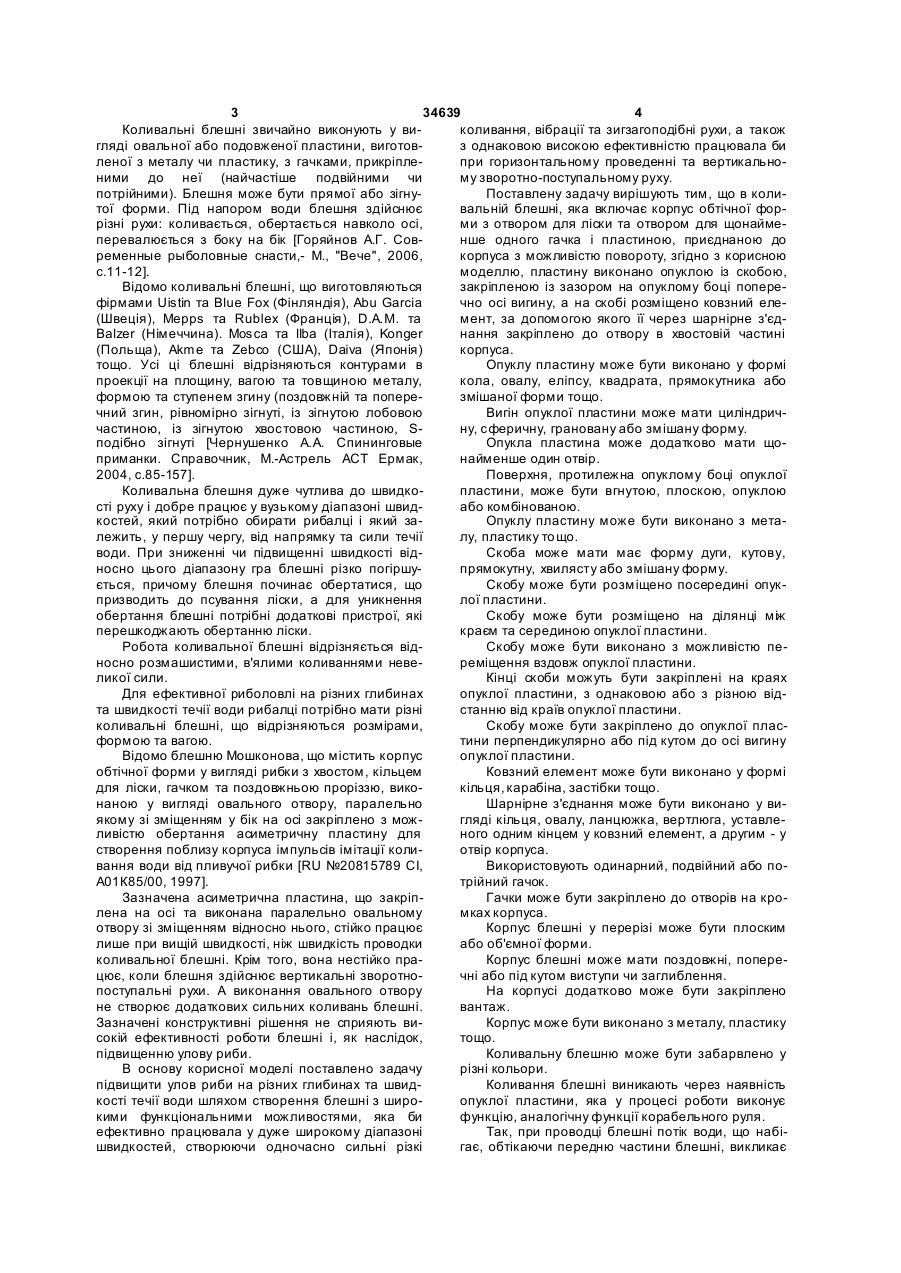

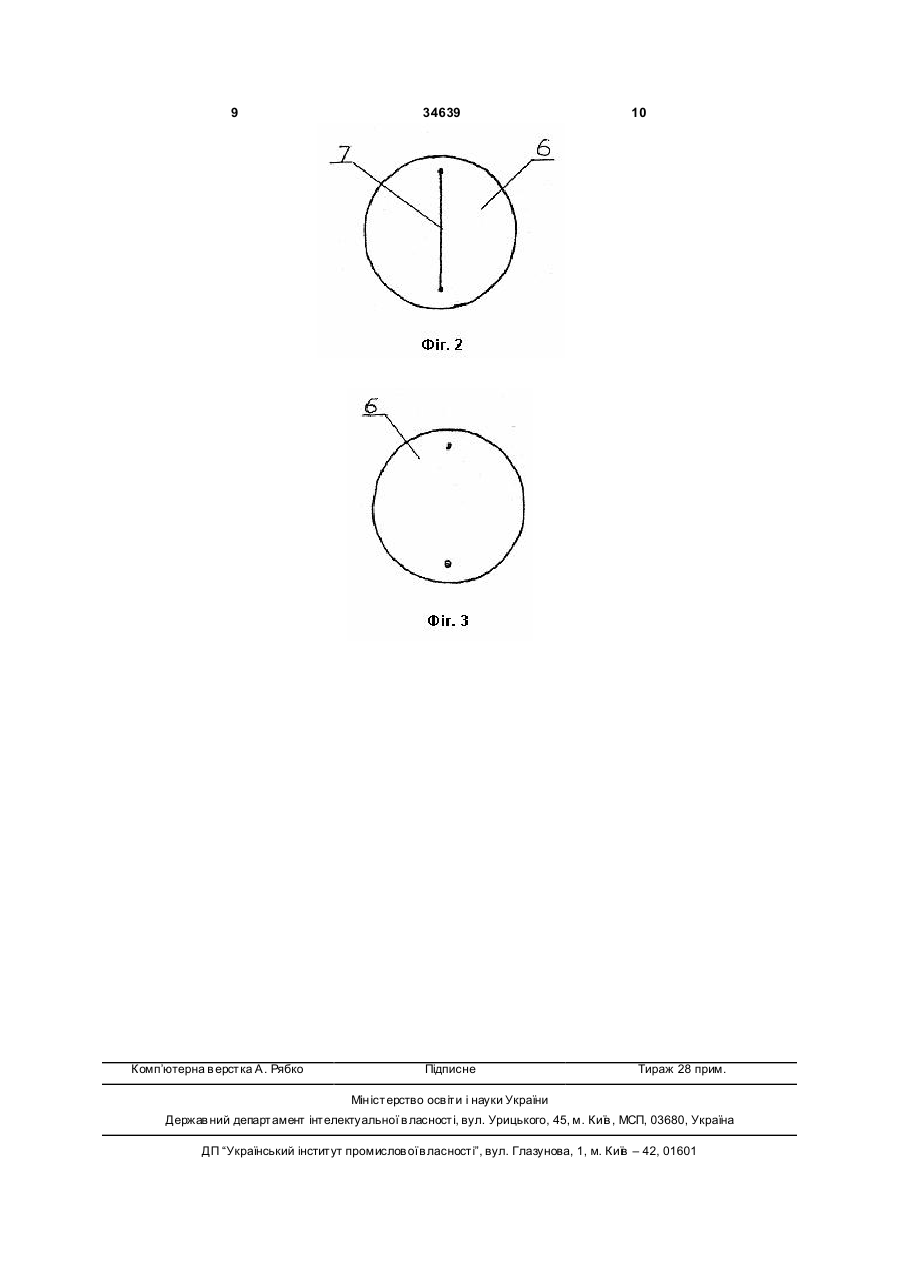

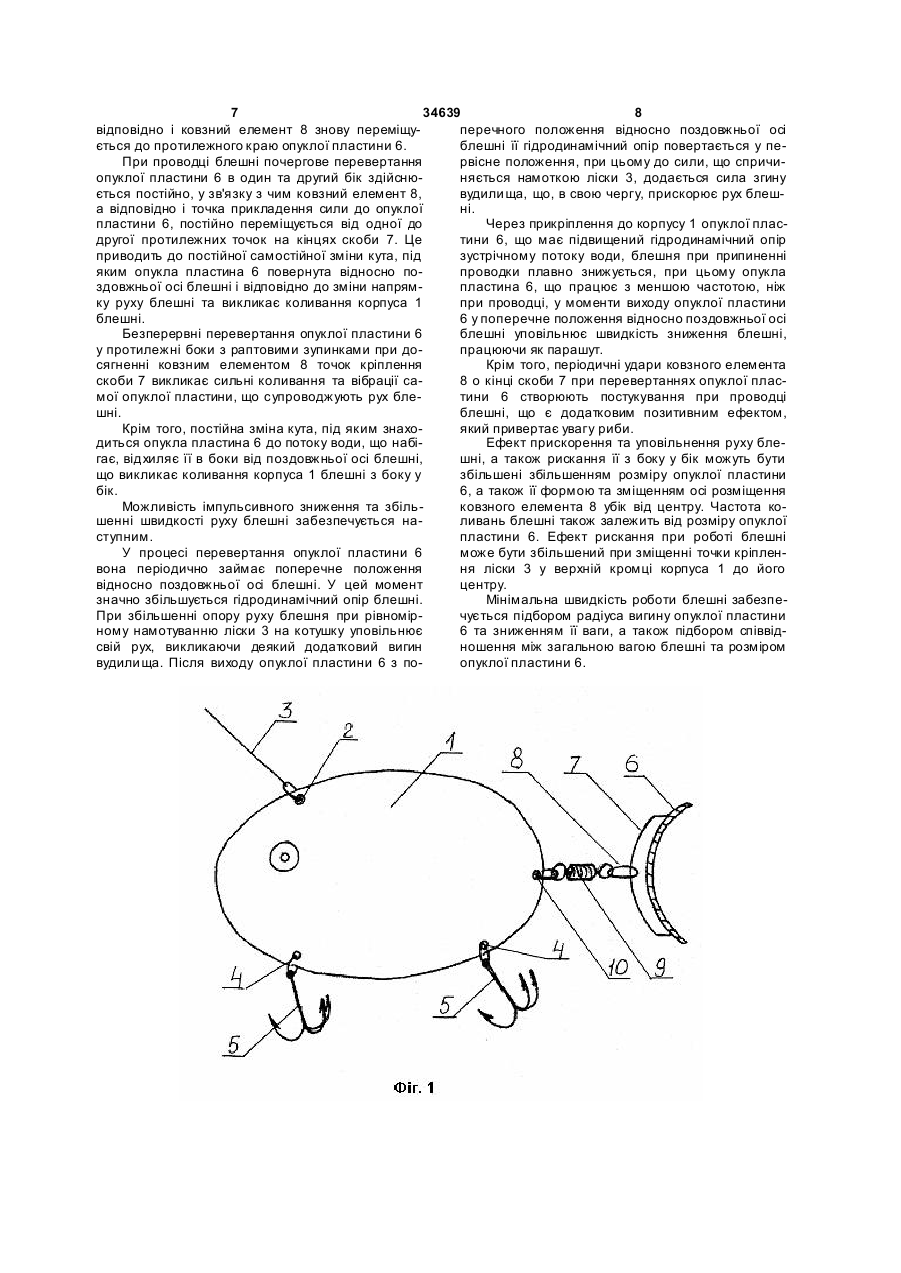

1. Коливальна блешня, що включає корпус обтічної форми з отвором для ліски та отвором для щонайменше одного гачка і пластиною, приєднаною до корпуса з можливістю повороту, яка відрізняє ться тим, що пластина виконана опуклою із скобою, закріпленою із зазором на опуклому боці поперечно осі вигину, а на скобі розміщений ковзний елемент, за допомогою якого вона через шарнірне з'єднання прикріплена до отвору в хвостовій частині корпуса. 2. Коливальна блешня за п.1, яка відрізняється тим, що опукла пластина виконана у формі кола, овалу, еліпса, квадрата, прямокутника або змішаної форми. 3. Коливальна блешня за п. 1, яка відрізняється тим, що вигин опуклої пластини має циліндричну, сферичну, грановану або змішану форму. 4. Коливальна блешня за п. 1, яка відрізняється тим, що опукла пластина має додатково щонайменше один отвір. 5. Коливальна блешня за п. 1, яка відрізняється тим, що поверхня, протилежна опуклому боці опуклої пластини, є вгн утою, плоскою, опуклою або комбінованою. 6. Коливальна блешня за п. 1, яка відрізняється тим, що опукла пластина виконана з металу, пластику. 7. Коливальна блешня за п. 1, яка відрізняється тим, що скоба має форму дуги, кутову, прямокутну, хвилясту або змішану форму. 8. Коливальна блешня за п. 1, яка відрізняється тим, що скоба розміщена посередині опуклої пластини. U 2 (19) 1 3 34639 4 Коливальні блешні звичайно виконують у виколивання, вібрації та зигзагоподібні рухи, а також гляді овальної або подовженої пластини, виготовз однаковою високою ефективністю працювала би леної з металу чи пластику, з гачками, прикріплепри горизонтальному проведенні та вертикальноними до неї (найчастіше подвійними чи му зворотно-поступальному руху. потрійними). Блешня може бути прямої або зігнуПоставлену задачу вирішують тим, що в колитої форми. Під напором води блешня здійснює вальній блешні, яка включає корпус обтічної форрізні рухи: коливається, обертається навколо осі, ми з отвором для ліски та отвором для щонаймеперевалюється з боку на бік [Горяйнов А.Г. Совнше одного гачка і пластиною, приєднаною до ременные рыболовные снасти,- М., "Вече", 2006, корпуса з можливістю повороту, згідно з корисною с.11-12]. моделлю, пластину виконано опуклою із скобою, Відомо коливальні блешні, що виготовляються закріпленою із зазором на опуклому боці поперефірмами Uistin та Blue Fox (Фінляндія), Abu Garcia чно осі вигину, а на скобі розміщено ковзний еле(Швеція), Mepps та Rublex (Франція), D.A.M. та мент, за допомогою якого її через шарнірне з'єдBalzer (Німеччина). Mosca та Ilba (Італія), Konger нання закріплено до отвору в хвостовій частині (Польща), Akme та Zebco (США), Daiva (Японія) корпуса. тощо. Усі ці блешні відрізняються контурами в Опуклу пластину може бути виконано у формі проекції на площину, вагою та товщиною металу, кола, овалу, еліпсу, квадрата, прямокутника або формою та ступенем згину (поздовжній та поперезмішаної форми тощо. чний згин, рівномірно зігнуті, із зігнутою лобовою Вигін опуклої пластини може мати циліндриччастиною, із зігнутою хвостовою частиною, Sну, сферичну, грановану або змішану форму. подібно зігнуті [Чернушенко А.А. Спининговые Опукла пластина може додатково мати щоприманки. Справочник, М.-Астрель ACT Ермак, найменше один отвір. 2004, с.85-157]. Поверхня, протилежна опуклому боці опуклої Коливальна блешня дуже чутлива до швидкопластини, може бути вгнутою, плоскою, опуклою сті руху і добре працює у вузькому діапазоні швидабо комбінованою. костей, який потрібно обирати рибалці і який заОпуклу пластину може бути виконано з металежить, у першу чергу, від напрямку та сили течії лу, пластику то що. води. При зниженні чи підвищенні швидкості відСкоба може мати має форму дуги, кутову, носно цього діапазону гра блешні різко погіршупрямокутну, хвилясту або змішану форму. ється, причому блешня починає обертатися, що Скобу може бути розміщено посередині опукпризводить до псування ліски, а для уникнення лої пластини. обертання блешні потрібні додаткові пристрої, які Скобу може бути розміщено на ділянці між перешкоджають обертанню ліски. краєм та серединою опуклої пластини. Робота коливальної блешні відрізняється відСкобу може бути виконано з можливістю пеносно розмашистими, в'ялими коливаннями невереміщення вздовж опуклої пластини. ликої сили. Кінці скоби можуть бути закріплені на краях Для ефективної риболовлі на різних глибинах опуклої пластини, з однаковою або з різною відта швидкості течії води рибалці потрібно мати різні станню від країв опуклої пластини. коливальні блешні, що відрізняються розмірами, Скобу може бути закріплено до опуклої пласформою та вагою. тини перпендикулярно або під кутом до осі вигину Відомо блешню Мошконова, що містить корпус опуклої пластини. обтічної форми у вигляді рибки з хвостом, кільцем Ковзний елемент може бути виконано у формі для ліски, гачком та поздовжньою проріззю, викокільця, карабіна, застібки тощо. наною у вигляді овального отвору, паралельно Шарнірне з'єднання може бути виконано у виякому зі зміщенням у бік на осі закріплено з можгляді кільця, овалу, ланцюжка, вертлюга, уставлеливістю обертання асиметричну пластину для ного одним кінцем у ковзний елемент, а другим - у створення поблизу корпуса імпульсів імітації колиотвір корпуса. вання води від пливучої рибки [RU №20815789 СІ, Використовують одинарний, подвійний або поА01К85/00, 1997]. трійний гачок. Зазначена асиметрична пластина, що закріпГачки може бути закріплено до отворів на кролена на осі та виконана паралельно овальному мках корпуса. отвору зі зміщенням відносно нього, стійко працює Корпус блешні у перерізі може бути плоским лише при вищій швидкості, ніж швидкість проводки або об'ємної форми. коливальної блешні. Крім того, вона нестійко праКорпус блешні може мати поздовжні, поперецює, коли блешня здійснює вертикальні зворотночні або під кутом виступи чи заглиблення. поступальні рухи. А виконання овального отвору На корпусі додатково може бути закріплено не створює додаткових сильних коливань блешні. вантаж. Зазначені конструктивні рішення не сприяють виКорпус може бути виконано з металу, пластику сокій ефективності роботи блешні і, як наслідок, тощо. підвищенню улову риби. Коливальну блешню може бути забарвлено у В основу корисної моделі поставлено задачу різні кольори. підвищити улов риби на різних глибинах та швидКоливання блешні виникають через наявність кості течії води шляхом створення блешні з широопуклої пластини, яка у процесі роботи виконує кими функціональними можливостями, яка би функцію, аналогічну функції корабельного руля. ефективно працювала у дуже широкому діапазоні Так, при проводці блешні потік води, що набішвидкостей, створюючи одночасно сильні різкі гає, обтікаючи передню частини блешні, викликає 5 34639 6 спрацьовування опуклої пластини, при якому здійбути вгн утою, плоскою, опуклою або комбіноваснюється почергова полярна зміна кута (ліворучною. Опуклу пластину 6 може бути виконано з меправоруч), під яким опукла пластина розміщена талу, пластику то що. відносно потоку води, що набігає. Змінюючи кут Посередині або на ділянці між краєм та серевідносно потоку води, що набігає, опукла пластина диною опуклої пластини 6 розміщено скобу 7. що під тиском води почергово переміщується ліворуч має форму дуги, к утову, прямокутну, хвилясту або та праворуч поперечно поздовжній осі блешні. змішану форму. Кінці скоби 7 закріплені на краях Через те, що опукла пластина шарнірно з'єднана з опуклої пластини 6, з однаковою або з різною відхвостовою частиною корпуса, її переміщення вистанню від країв опуклої пластини 6. Скобу 7 може кликає почергове відхилення блешні ліворучбути закріплено до опуклої пластини 6 перпендиправоруч від осі свого руху. При цьому корпус не кулярно або під кутом до осі вигину опуклої пласлише створює коливання, але також змінює свій тини 6. Скобу 7 може бути також виконано з можкут відносно потоку води, що набігає. ливістю переміщення вздовж опуклої пластини 6. Блешня, що заявляється, ефективно працює у На скобі 7 розміщено ковзний елемент 8 у фодуже широкому діапазоні швидкостей, при цьому рмі кільця, карабіна, застібки тощо, за допомогою мінімальна швидкість нижче, а максимальна - виякого її через шарнірне з'єднання 9, виконане у ще, ніж ефективні швидкості руху коливальних вигляді кільця, овалу, ланцюжка, вертлюга, уставблешень. Блешня створює одночасно сильні колиленого одним кінцем у ковзний елемент 8, а дрування та вібрації, які виникають при самій мінімагим - у о твір 10 у хвостовій частині корпуса 1. льній швидкості руху і повністю зберігаються при Корпус 1 блешні у перерізі може бути плоским руху по горизонталі, вертикалі, їх комбінації або або об'ємної форми. Корпус 1 може мати поздовпри вертикальних зворотно-поступальних переміжні, поперечні або під кутом виступи чи заглибщеннях. лення. Корпус 1 може бути виконано з металу, При уповільненні проводки блешня здійснює пластику тощо. зигзагоподібне зниження до дна по пологій траєкНа корпусі 1 може бути додатково закріплено торії, продовжуючи створювати ефективні коливантаж (не показано). вання до моменту своєї повної зупинки. Коливальну блешню може бути забарвлено у При рівномірній проводці рибалкою блешня різні кольори. може самовільно періодично сповільнювати та Коливальна блешня Функціонує наступним чиприскорювати швидкість свого руху, що повною ном. мірою імітує імпульсні рухи живої рибки. Цей При руху блешні сила від натягнення ліски 3 ефект зберігається і після припинення проводки через корпус 1 та шарнірне з'єднання 9 передапри зниженні блешні до дна. ється до опуклої пластини 6. Зміна місцезнахоОпукла пластина постійно змінює кут розмідження на опуклій пластині 6 точки, до якої прищення відносно потоку води, що набігає, причому кладена сила, спричиняє зміну кута, яке займає швидкі зміни положення опуклої пластини у потоці опукла пластина 6 відносно поздовжньої осі блешводи, що супроводжуються змінами гідродинамічні під тиском потоку води, що набігає. ного опору, викликають сильніші у порівнянні з Оскільки опукла пластина 6 з'єднана з корпупрототипом коливання та вібрації опуклої пластисом 1 через ковзний елемент 8, який вільно перени, яка при цьому відхиляє у різні боки і корпус міщується по скобі 7 між протилежними краями блешні, починаючи працювати вже на самій малій опуклої пластини 6, сила від натягнення ліски 3 у швидкості руху блешні. Така опукла пластина будь-який момент прикладена до опуклої пластини працює при будь-якому переміщенні блешні у 6 у тій точці на скобі 7, на якій у цей момент знаводі, не має залипання після зупинки або опусканходиться пластина 6. ня на дно. Через те, що пластина 6 є опуклою, вона прагКорисна модель пояснюється прикладом вине при руху зайняти положення найменшого опору конання коливальної блешні. потоку води, що набігає. Оскільки один з країв опуНа Фіг. 1 зображено коливальну блешню, заклої пластини 6, біля якого у цей час знаходиться гальний вигляд; ковзний елемент 8, виступає вперед відносно друна Фіг. 2 - опуклу пластину, вигляд з опуклого гого кінця та вигнутий у бік відносно потоку води, боку; опір потоку води виступаючої частини опуклої плана Фіг. 3 - пластину, вигляд з боку, протилежстини 6 перевищує опір протилежного кінця опукному опуклому. лої пластини 6, і вона переміщується, здійснюючи Коливальна блешня включає корпус 1 обтічної рух, аналогічний її перевертанню відносно осі згиформи з отвором 2 на кромці верхньої частини ну самої опуклої пластини 6. корпуса 1 для ліски 3 та отворами 4 на протилежПри перевертанні опуклої пластини 6 ковзний ній кромці корпуса 1 для одинарних, подвійних чи елемент 8 переміщується з одної точки кріплення потрійних гачків 5 і з опуклою пластиною 6, з'єднаскоби 7 до другої точки кріплення, розміщеної на ною з корпусом 1 з можливістю повороту. Опуклу протилежному краю опуклої пластини 6, після чого пластину 6 виконано у формі кола, овалу, еліпсу, подальше перевертання опуклої пластини 6 стає квадрата, прямокутника або змішаної форми тонеможливим, і вона зупиняється. що. Вигін опуклої пластини 6 може мати циліндриТурбулентність, що виникає при руху опуклої чну, сферичну, грановану або змішану форму. пластини 6 у потоці води, робить будь-яке полоОпукла пластина 6 може мати додатково щонайження, зайняте опуклою пластиною 6, нестійким, і менше один отвір (не показано). Поверхня, противона починає перевертатися у протилежний бік, лежна опуклому боці опуклої пластини 6, може 7 34639 8 відповідно і ковзний елемент 8 знову переміщуперечного положення відносно поздовжньої осі ється до протилежного краю опуклої пластини 6. блешні її гідродинамічний опір повертається у пеПри проводці блешні почергове перевертання рвісне положення, при цьому до сили, що спричиопуклої пластини 6 в один та другий бік здійснюняється намоткою ліски 3, додається сила згину ється постійно, у зв'язку з чим ковзний елемент 8, вудили ща, що, в свою чергу, прискорює рух блеша відповідно і точка прикладення сили до опуклої ні. пластини 6, постійно переміщується від одної до Через прикріплення до корпусу 1 опуклої пласдругої протилежних точок на кінцях скоби 7. Це тини 6, що має підвищений гідродинамічний опір приводить до постійної самостійної зміни кута, під зустрічному потоку води, блешня при припиненні яким опукла пластина 6 повернута відносно попроводки плавно знижується, при цьому опукла здовжньої осі блешні і відповідно до зміни напрямпластина 6, що працює з меншою частотою, ніж ку руху блешні та викликає коливання корпуса 1 при проводці, у моменти виходу опуклої пластини блешні. 6 у поперечне положення відносно поздовжньої осі Безперервні перевертання опуклої пластини 6 блешні уповільнює швидкість зниження блешні, у протилежні боки з раптовими зупинками при допрацюючи як парашут. сягненні ковзним елементом 8 точок кріплення Крім того, періодичні удари ковзного елемента скоби 7 викликає сильні коливання та вібрації са8 о кінці скоби 7 при перевертаннях опуклої пласмої опуклої пластини, що супроводжують рух блетини 6 створюють постукування при проводці шні. блешні, що є додатковим позитивним ефектом, Крім того, постійна зміна кута, під яким знахоякий привертає увагу риби. диться опукла пластина 6 до потоку води, що набіЕфект прискорення та уповільнення руху блегає, відхиляє її в боки від поздовжньої осі блешні, шні, а також рискання її з боку у бік можуть бути що викликає коливання корпуса 1 блешні з боку у збільшені збільшенням розміру опуклої пластини бік. 6, а також її формою та зміщенням осі розміщення Можливість імпульсивного зниження та збільковзного елемента 8 убік від центру. Частота кошенні швидкості руху блешні забезпечується наливань блешні також залежить від розміру опуклої ступним. пластини 6. Ефект рискання при роботі блешні У процесі перевертання опуклої пластини 6 може бути збільшений при зміщенні точки кріпленвона періодично займає поперечне положення ня ліски 3 у верхній кромці корпуса 1 до його відносно поздовжньої осі блешні. У цей момент центру. значно збільшується гідродинамічний опір блешні. Мінімальна швидкість роботи блешні забезпеПри збільшенні опору руху блешня при рівномірчується підбором радіуса вигину опуклої пластини ному намотуванню ліски 3 на котушку уповільнює 6 та зниженням її ваги, а також підбором співвідсвій рух, викликаючи деякий додатковий вигин ношення між загальною вагою блешні та розміром вудили ща. Після виходу опуклої пластини 6 з поопуклої пластини 6. 9 Комп’ютерна в ерстка А. Рябко 34639 Підписне 10 Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
