Монета

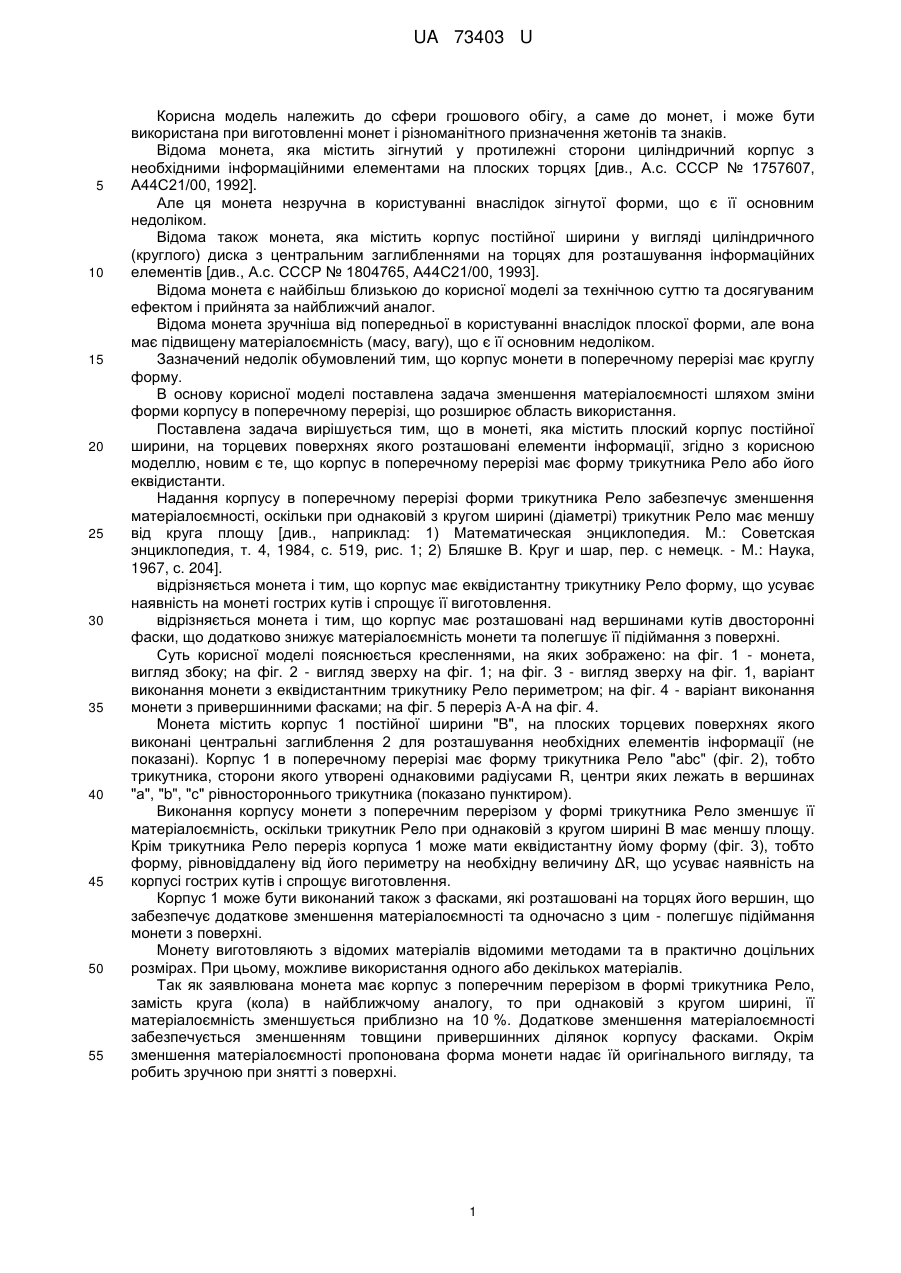

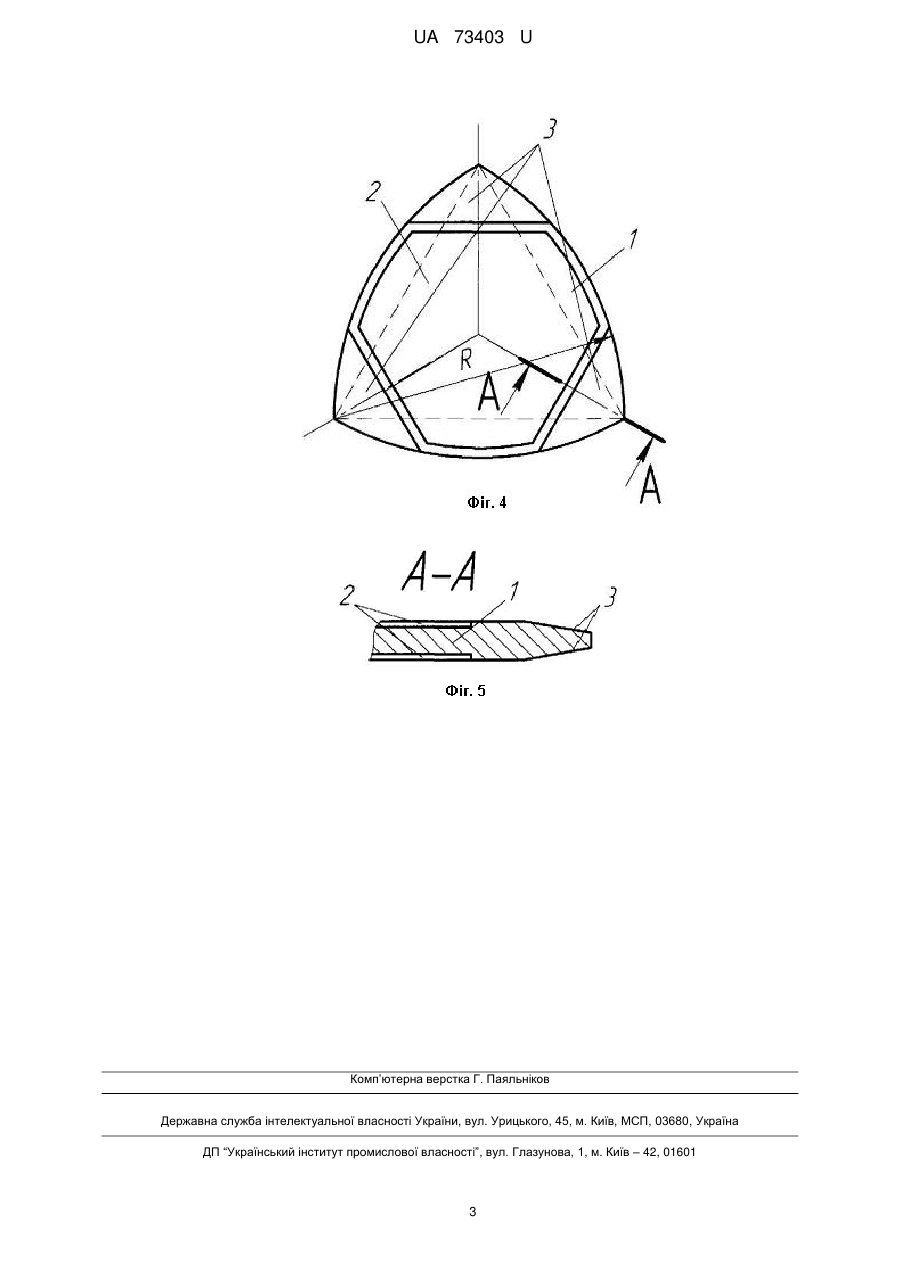

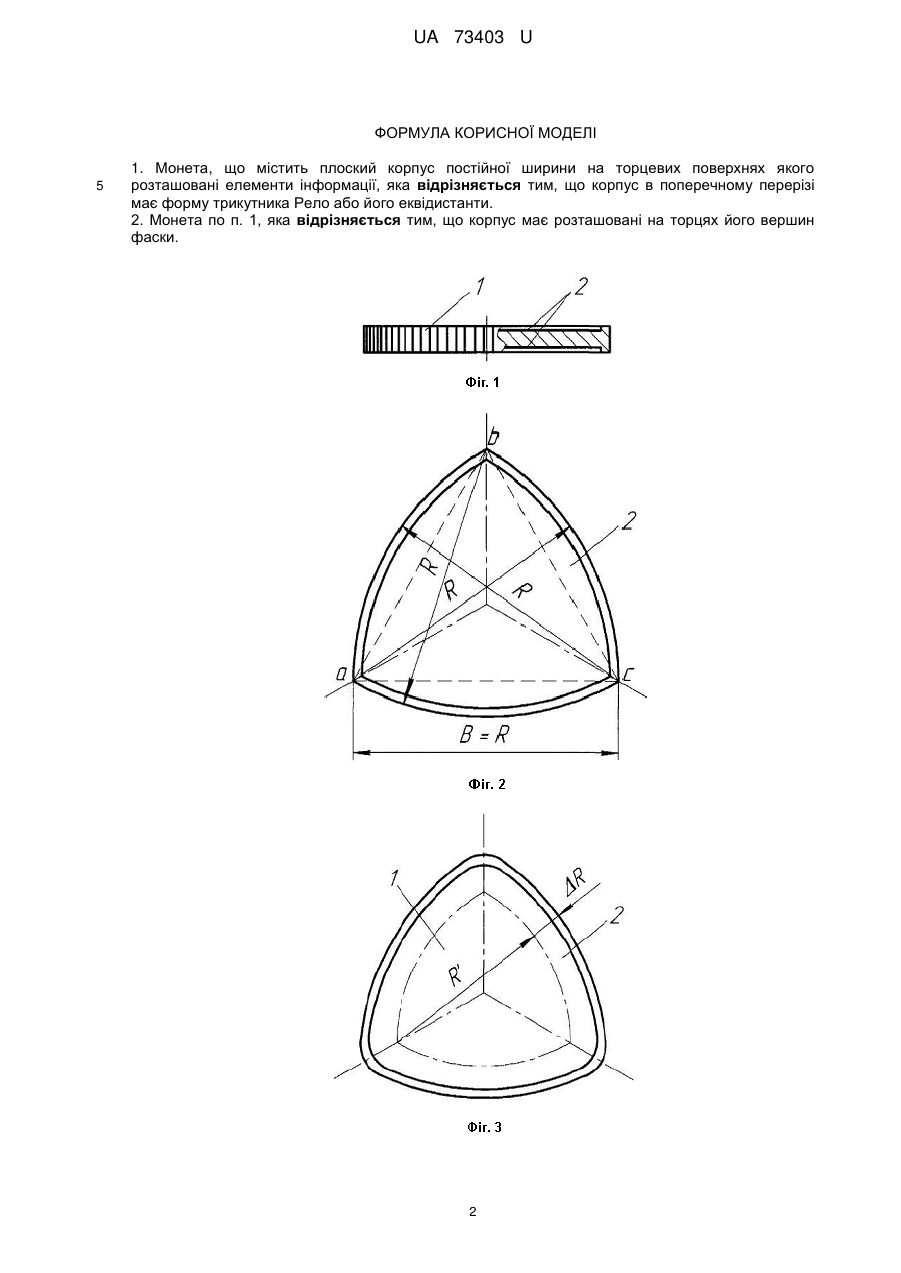

Реферат: UA 73403 U UA 73403 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до сфери грошового обігу, а саме до монет, і може бути використана при виготовленні монет і різноманітного призначення жетонів та знаків. Відома монета, яка містить зігнутий у протилежні сторони циліндричний корпус з необхідними інформаційними елементами на плоских торцях [див., А.с. СССР № 1757607, А44С21/00, 1992]. Але ця монета незручна в користуванні внаслідок зігнутої форми, що є її основним недоліком. Відома також монета, яка містить корпус постійної ширини у вигляді циліндричного (круглого) диска з центральним заглибленнями на торцях для розташування інформаційних елементів [див., А.с. СССР № 1804765, А44С21/00, 1993]. Відома монета є найбільш близькою до корисної моделі за технічною суттю та досягуваним ефектом і прийнята за найближчий аналог. Відома монета зручніша від попередньої в користуванні внаслідок плоскої форми, але вона має підвищену матеріалоємність (масу, вагу), що є її основним недоліком. Зазначений недолік обумовлений тим, що корпус монети в поперечному перерізі має круглу форму. В основу корисної моделі поставлена задача зменшення матеріалоємності шляхом зміни форми корпусу в поперечному перерізі, що розширює область використання. Поставлена задача вирішується тим, що в монеті, яка містить плоский корпус постійної ширини, на торцевих поверхнях якого розташовані елементи інформації, згідно з корисною моделлю, новим є те, що корпус в поперечному перерізі має форму трикутника Рело або його еквідистанти. Надання корпусу в поперечному перерізі форми трикутника Рело забезпечує зменшення матеріалоємності, оскільки при однаковій з кругом ширині (діаметрі) трикутник Рело має меншу від круга площу [див., наприклад: 1) Математическая энциклопедия. M.: Советская энциклопедия, т. 4, 1984, с. 519, рис. 1; 2) Бляшке В. Круг и шар, пер. с немецк. - М.: Наука, 1967, с. 204]. відрізняється монета і тим, що корпус має еквідистантну трикутнику Рело форму, що усуває наявність на монеті гострих кутів і спрощує її виготовлення. відрізняється монета і тим, що корпус має розташовані над вершинами кутів двосторонні фаски, що додатково знижує матеріалоємність монети та полегшує її підіймання з поверхні. Суть корисної моделі пояснюється кресленнями, на яких зображено: на фіг. 1 - монета, вигляд збоку; на фіг. 2 - вигляд зверху на фіг. 1; на фіг. 3 - вигляд зверху на фіг. 1, варіант виконання монети з еквідистантним трикутнику Рело периметром; на фіг. 4 - варіант виконання монети з привершинними фасками; на фіг. 5 переріз А-А на фіг. 4. Монета містить корпус 1 постійної ширини "В", на плоских торцевих поверхнях якого виконані центральні заглиблення 2 для розташування необхідних елементів інформації (не показані). Корпус 1 в поперечному перерізі має форму трикутника Рело "abc" (фіг. 2), тобто трикутника, сторони якого утворені однаковими радіусами R, центри яких лежать в вершинах "а", "b", "с" рівностороннього трикутника (показано пунктиром). Виконання корпусу монети з поперечним перерізом у формі трикутника Рело зменшує її матеріалоємність, оскільки трикутник Рело при однаковій з кругом ширині В має меншу площу. Крім трикутника Рело переріз корпуса 1 може мати еквідистантну йому форму (фіг. 3), тобто форму, рівновіддалену від його периметру на необхідну величину ΔR, що усуває наявність на корпусі гострих кутів і спрощує виготовлення. Корпус 1 може бути виконаний також з фасками, які розташовані на торцях його вершин, що забезпечує додаткове зменшення матеріалоємності та одночасно з цим - полегшує підіймання монети з поверхні. Монету виготовляють з відомих матеріалів відомими методами та в практично доцільних розмірах. При цьому, можливе використання одного або декількох матеріалів. Так як заявлювана монета має корпус з поперечним перерізом в формі трикутника Рело, замість круга (кола) в найближчому аналогу, то при однаковій з кругом ширині, її матеріалоємність зменшується приблизно на 10 %. Додаткове зменшення матеріалоємності забезпечується зменшенням товщини привершинних ділянок корпусу фасками. Окрім зменшення матеріалоємності пропонована форма монети надає їй оригінального вигляду, та робить зручною при знятті з поверхні. 1 UA 73403 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 1. Монета, що містить плоский корпус постійної ширини на торцевих поверхнях якого розташовані елементи інформації, яка відрізняється тим, що корпус в поперечному перерізі має форму трикутника Рело або його еквідистанти. 2. Монета по п. 1, яка відрізняється тим, що корпус має розташовані на торцях його вершин фаски. 2 UA 73403 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
