Пристрій для захоплення, переміщення і вивантаження мішків

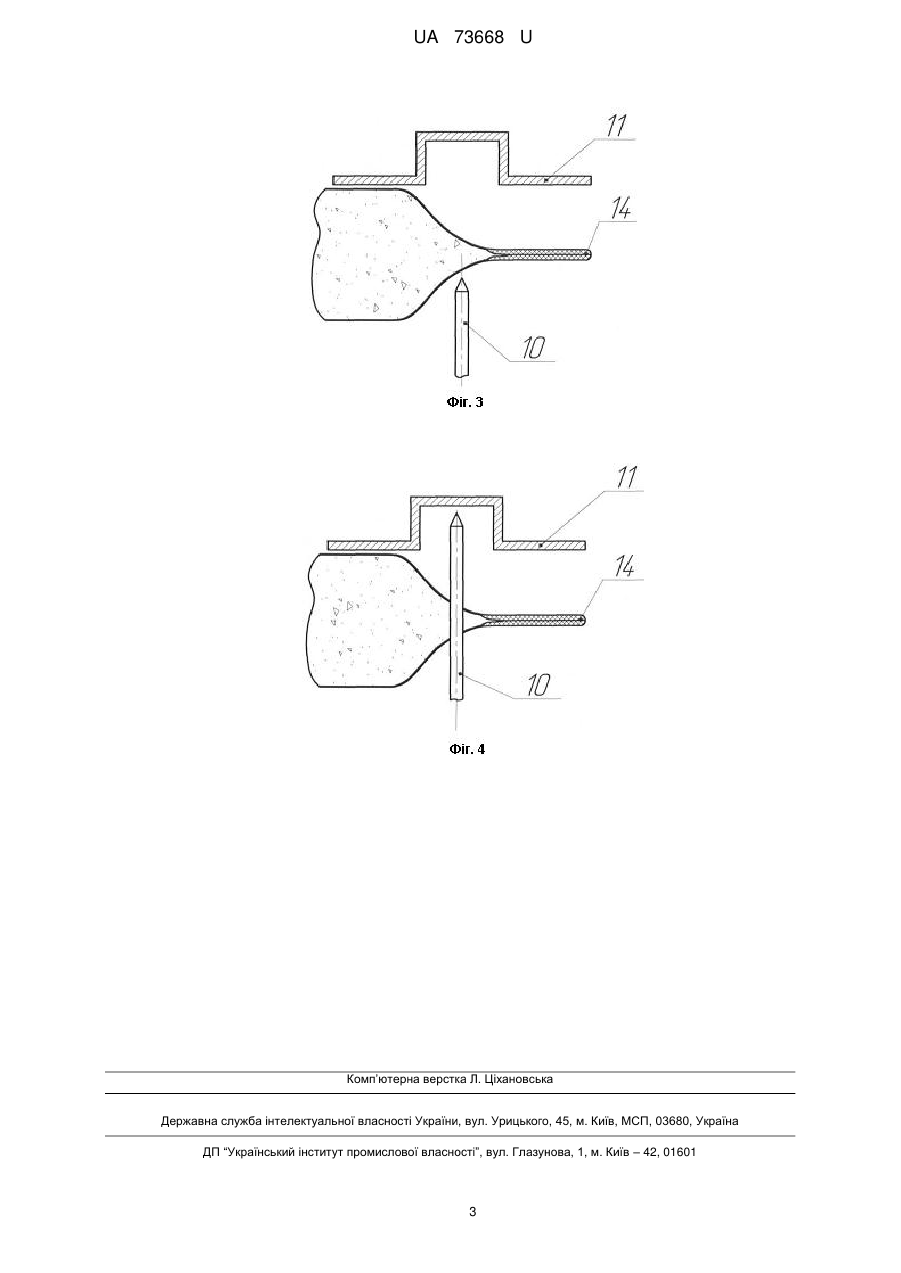

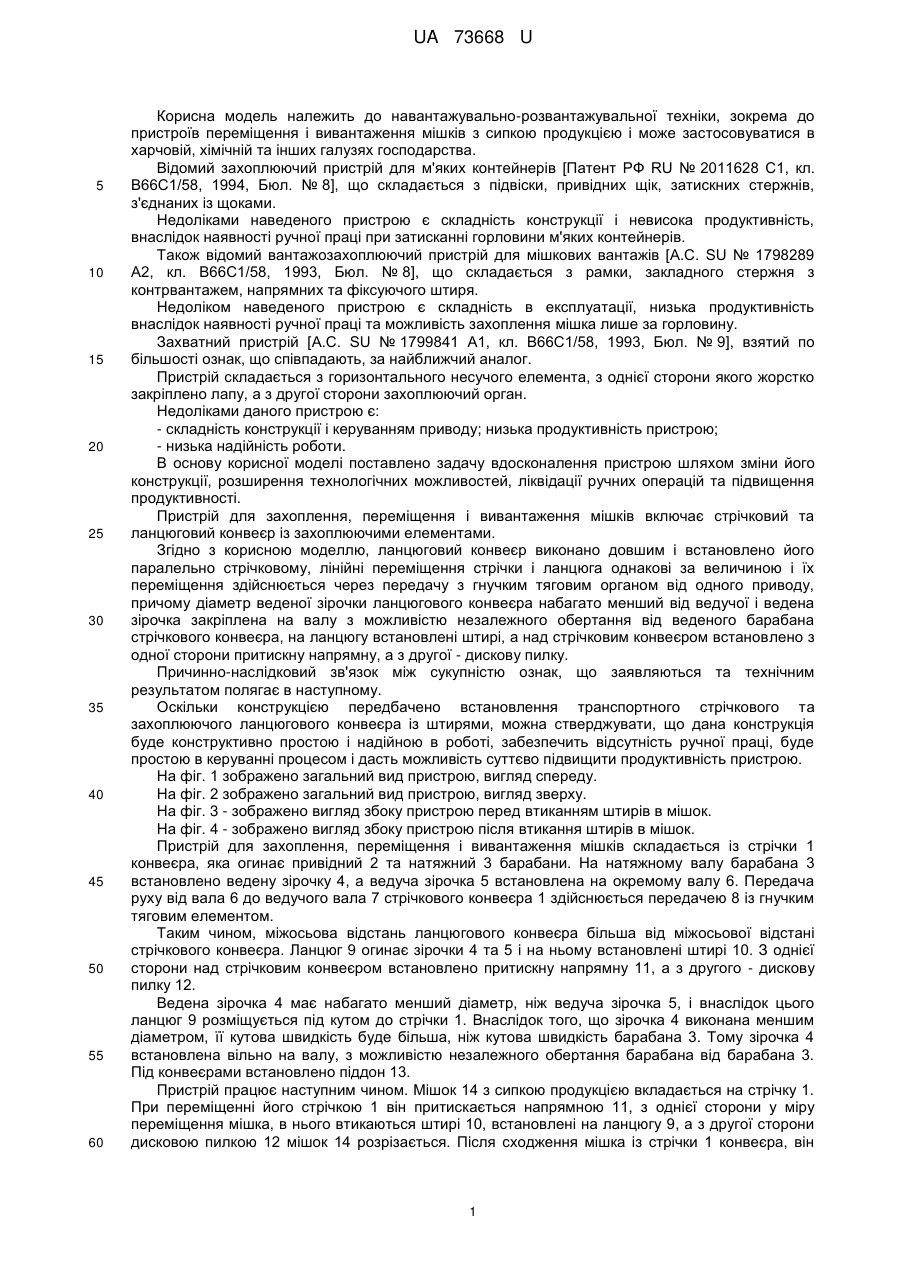

Реферат: Пристрій для захоплення, переміщення і вивантаження мішків містить стрічковий та ланцюговий конвеєри із захоплюючими елементами. Ланцюговий конвеєр виконаний довшим і встановлений паралельно стрічковому. Переміщення стрічки і ланцюга здійснюється через передачу з гнучким тяговим органом від одного приводу. На ланцюгу встановлені штирі, а над стрічковим конвеєром встановлено з однієї сторони притискну напрямну, а з другої - дискову пилку. UA 73668 U (54) ПРИСТРІЙ ДЛЯ ЗАХОПЛЕННЯ, ПЕРЕМІЩЕННЯ І ВИВАНТАЖЕННЯ МІШКІВ UA 73668 U UA 73668 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до навантажувально-розвантажувальної техніки, зокрема до пристроїв переміщення і вивантаження мішків з сипкою продукцією і може застосовуватися в харчовій, хімічній та інших галузях господарства. Відомий захоплюючий пристрій для м'яких контейнерів [Патент РФ RU № 2011628 С1, кл. В66С1/58, 1994, Бюл. № 8], що складається з підвіски, привідних щік, затискних стержнів, з'єднаних із щоками. Недоліками наведеного пристрою є складність конструкції і невисока продуктивність, внаслідок наявності ручної праці при затисканні горловини м'яких контейнерів. Також відомий вантажозахоплюючий пристрій для мішкових вантажів [А.С. SU № 1798289 А2, кл. В66С1/58, 1993, Бюл. № 8], що складається з рамки, закладного стержня з контрвантажем, напрямних та фіксуючого штиря. Недоліком наведеного пристрою є складність в експлуатації, низька продуктивність внаслідок наявності ручної праці та можливість захоплення мішка лише за горловину. Захватний пристрій [А.С. SU № 1799841 А1, кл. В66С1/58, 1993, Бюл. № 9], взятий по більшості ознак, що співпадають, за найближчий аналог. Пристрій складається з горизонтального несучого елемента, з однієї сторони якого жорстко закріплено лапу, а з другої сторони захоплюючий орган. Недоліками даного пристрою є: - складність конструкції і керуванням приводу; низька продуктивність пристрою; - низька надійність роботи. В основу корисної моделі поставлено задачу вдосконалення пристрою шляхом зміни його конструкції, розширення технологічних можливостей, ліквідації ручних операцій та підвищення продуктивності. Пристрій для захоплення, переміщення і вивантаження мішків включає стрічковий та ланцюговий конвеєр із захоплюючими елементами. Згідно з корисною моделлю, ланцюговий конвеєр виконано довшим і встановлено його паралельно стрічковому, лінійні переміщення стрічки і ланцюга однакові за величиною і їх переміщення здійснюється через передачу з гнучким тяговим органом від одного приводу, причому діаметр веденої зірочки ланцюгового конвеєра набагато менший від ведучої і ведена зірочка закріплена на валу з можливістю незалежного обертання від веденого барабана стрічкового конвеєра, на ланцюгу встановлені штирі, а над стрічковим конвеєром встановлено з одної сторони притискну напрямну, а з другої - дискову пилку. Причинно-наслідковий зв'язок між сукупністю ознак, що заявляються та технічним результатом полягає в наступному. Оскільки конструкцією передбачено встановлення транспортного стрічкового та захоплюючого ланцюгового конвеєра із штирями, можна стверджувати, що дана конструкція буде конструктивно простою і надійною в роботі, забезпечить відсутність ручної праці, буде простою в керуванні процесом і дасть можливість суттєво підвищити продуктивність пристрою. На фіг. 1 зображено загальний вид пристрою, вигляд спереду. На фіг. 2 зображено загальний вид пристрою, вигляд зверху. На фіг. 3 - зображено вигляд збоку пристрою перед втиканням штирів в мішок. На фіг. 4 - зображено вигляд збоку пристрою після втикання штирів в мішок. Пристрій для захоплення, переміщення і вивантаження мішків складається із стрічки 1 конвеєра, яка огинає привідний 2 та натяжний 3 барабани. На натяжному валу барабана 3 встановлено ведену зірочку 4, а ведуча зірочка 5 встановлена на окремому валу 6. Передача руху від вала 6 до ведучого вала 7 стрічкового конвеєра 1 здійснюється передачею 8 із гнучким тяговим елементом. Таким чином, міжосьова відстань ланцюгового конвеєра більша від міжосьової відстані стрічкового конвеєра. Ланцюг 9 огинає зірочки 4 та 5 і на ньому встановлені штирі 10. З однієї сторони над стрічковим конвеєром встановлено притискну напрямну 11, а з другого - дискову пилку 12. Ведена зірочка 4 має набагато менший діаметр, ніж ведуча зірочка 5, і внаслідок цього ланцюг 9 розміщується під кутом до стрічки 1. Внаслідок того, що зірочка 4 виконана меншим діаметром, її кутова швидкість буде більша, ніж кутова швидкість барабана 3. Тому зірочка 4 встановлена вільно на валу, з можливістю незалежного обертання барабана від барабана 3. Під конвеєрами встановлено піддон 13. Пристрій працює наступним чином. Мішок 14 з сипкою продукцією вкладається на стрічку 1. При переміщенні його стрічкою 1 він притискається напрямною 11, з однієї сторони у міру переміщення мішка, в нього втикаються штирі 10, встановлені на ланцюгу 9, а з другої сторони дисковою пилкою 12 мішок 14 розрізається. Після сходження мішка із стрічки 1 конвеєра, він 1 UA 73668 U 5 провисає вертикально на штирях 10 і спорожнюється від поміщеного в нього продукту, який потрапляє на піддон 13 і переміщується до відповідної технологічної машини. Пустий мішок 14 знімається зі штирів 10 на зворотній нижній ділянці конвеєра під дією власної ваги. Застосування запропонованого пристрою дозволить повністю виключити ручні операції при відкриванні мішка та висипанні з нього продукту та суттєво підвищити продуктивність пристрою. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Пристрій для захоплення, переміщення і вивантаження мішків, що містить стрічковий та ланцюговий конвеєри із захоплюючими елементами, який відрізняється тим, що ланцюговий конвеєр виконано довшим і встановлено паралельно стрічковому, лінійні швидкості переміщення стрічки і ланцюга однакові за величиною і їх переміщення здійснюється через передачу з гнучким тяговим органом від одного приводу, причому діаметр веденої зірочки ланцюгового конвеєра набагато менший від ведучої, і ведена зірочка закріплена на валу з можливістю незалежного обертання від веденого барабана стрічкового конвеєра, на ланцюгу встановлені штирі, а над стрічковим конвеєром встановлено з однієї сторони притискну напрямну, а з другої - дискову пилку. 2 UA 73668 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
