Спосіб розробки пластових родовищ корисних копалин під наносами

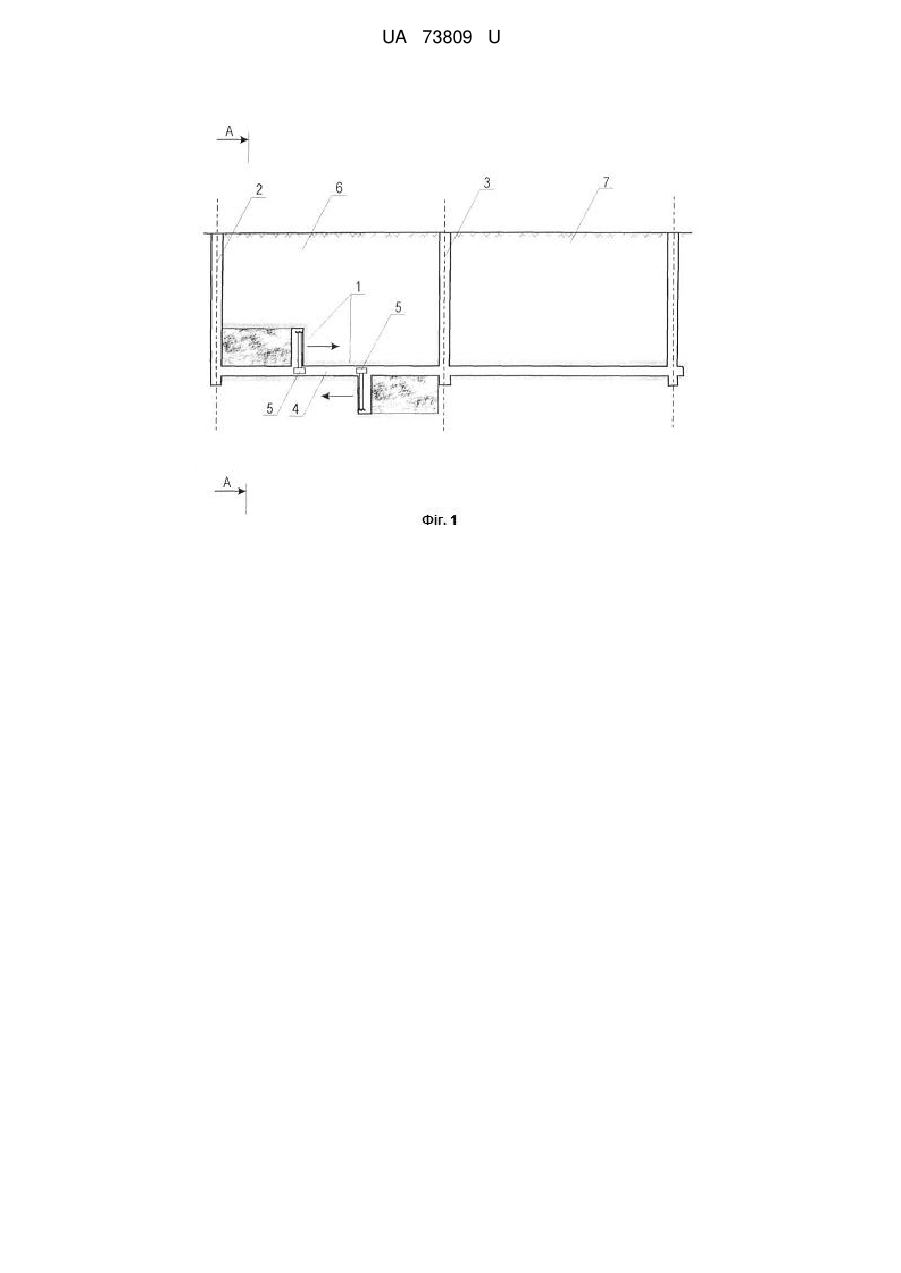

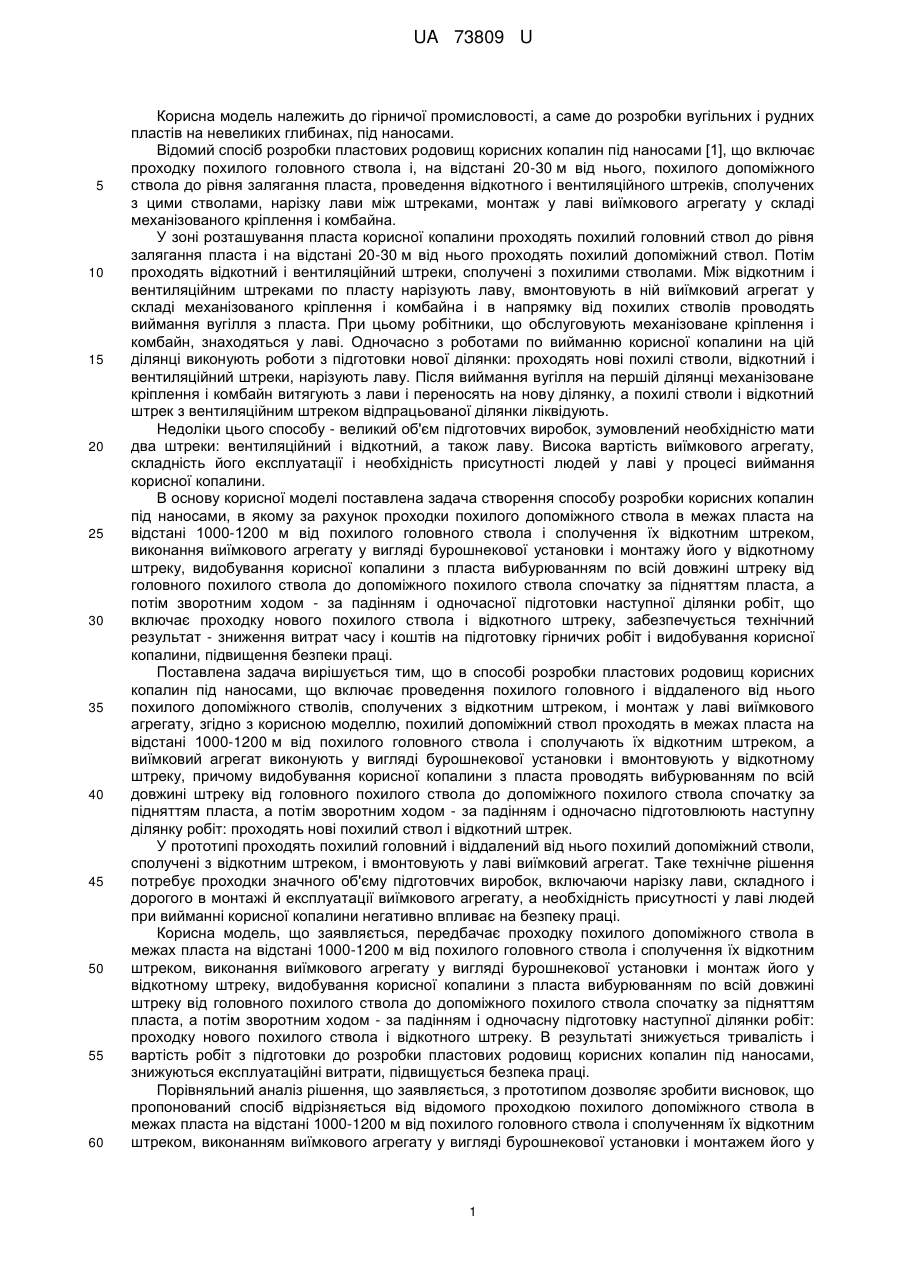

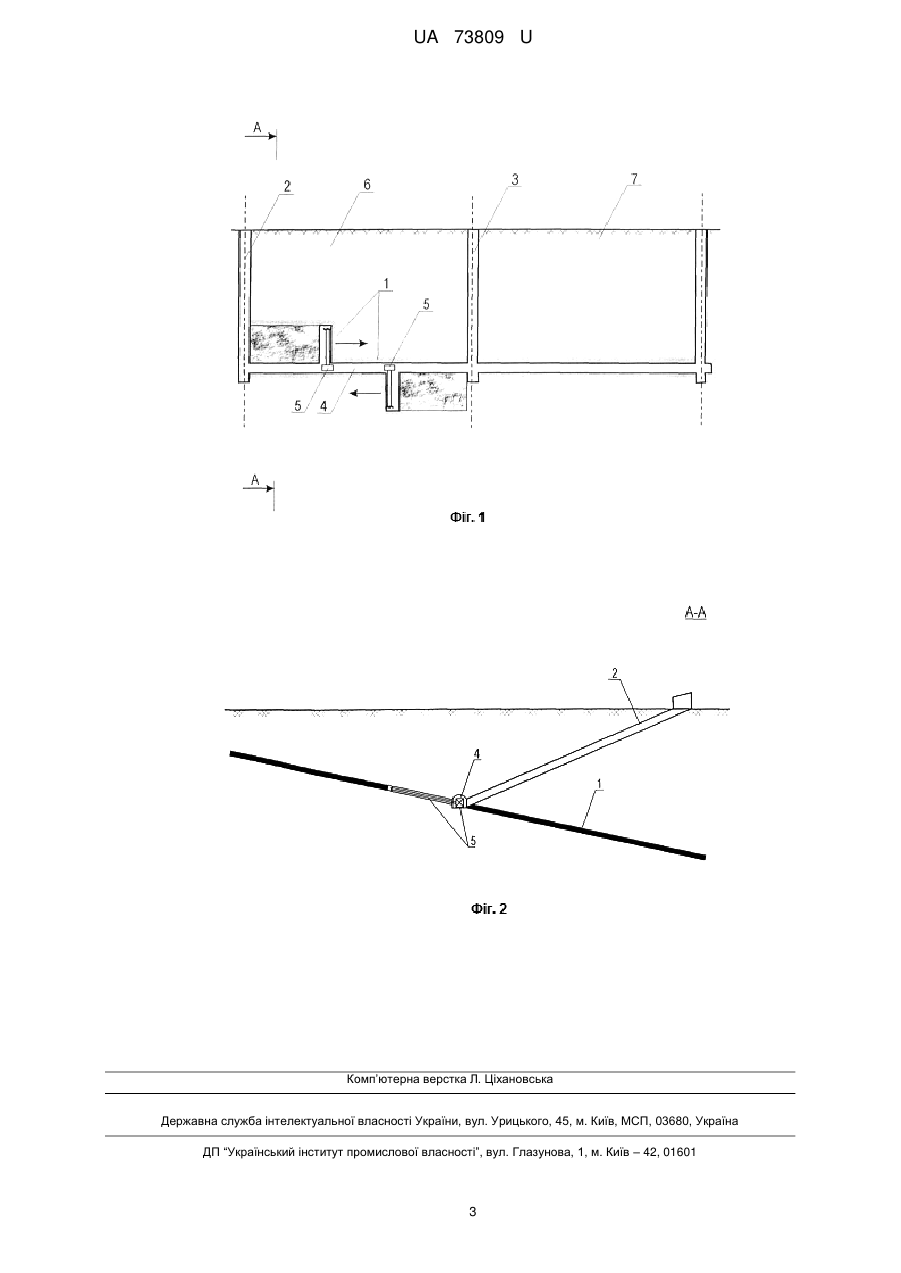

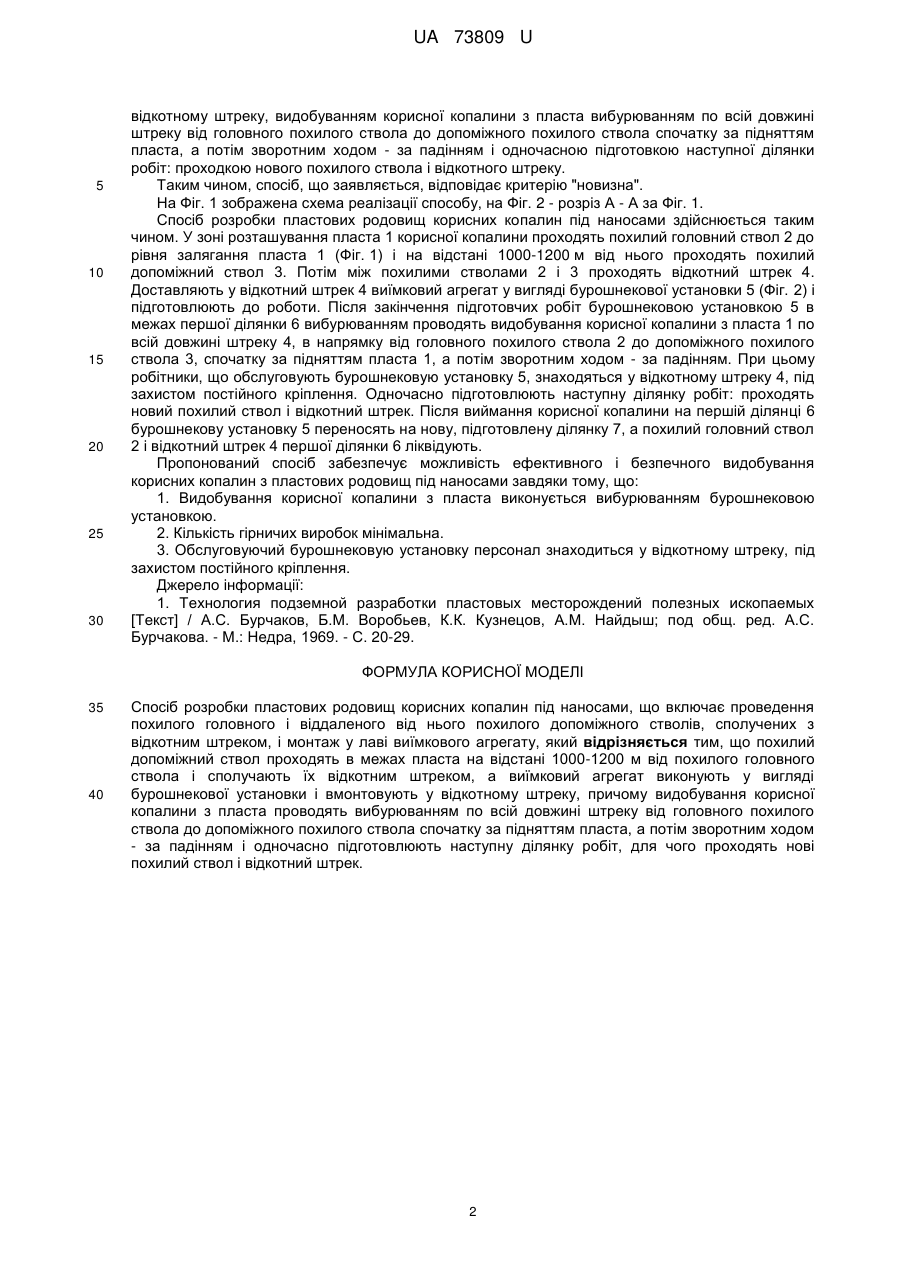

Реферат: Спосіб розробки пластових родовищ корисних копалин під наносами, при якому похилий допоміжний ствол проходять в межах пласта на відстані 1000-1200 м від похилого головного ствола і сполучають їх відкотним штреком, а виїмковий агрегат виконують у вигляді бурошнекової установки і вмонтовують у відкотному штреку, причому видобування корисної копалини з пласта проводять вибурюванням по всій довжині штреку від головного похилого ствола до допоміжного похилого ствола спочатку за підняттям пласта, а потім зворотним ходом - за падінням і одночасно підготовлюють наступну ділянку робіт, для чого проходять нові похилий ствол і відкотний штрек. UA 73809 U (12) UA 73809 U UA 73809 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до гірничої промисловості, а саме до розробки вугільних і рудних пластів на невеликих глибинах, під наносами. Відомий спосіб розробки пластових родовищ корисних копалин під наносами [1], що включає проходку похилого головного ствола і, на відстані 20-30 м від нього, похилого допоміжного ствола до рівня залягання пласта, проведення відкотного і вентиляційного штреків, сполучених з цими стволами, нарізку лави між штреками, монтаж у лаві виїмкового агрегату у складі механізованого кріплення і комбайна. У зоні розташування пласта корисної копалини проходять похилий головний ствол до рівня залягання пласта і на відстані 20-30 м від нього проходять похилий допоміжний ствол. Потім проходять відкотний і вентиляційний штреки, сполучені з похилими стволами. Між відкотним і вентиляційним штреками по пласту нарізують лаву, вмонтовують в ній виїмковий агрегат у складі механізованого кріплення і комбайна і в напрямку від похилих стволів проводять виймання вугілля з пласта. При цьому робітники, що обслуговують механізоване кріплення і комбайн, знаходяться у лаві. Одночасно з роботами по вийманню корисної копалини на цій ділянці виконують роботи з підготовки нової ділянки: проходять нові похилі стволи, відкотний і вентиляційний штреки, нарізують лаву. Після виймання вугілля на першій ділянці механізоване кріплення і комбайн витягують з лави і переносять на нову ділянку, а похилі стволи і відкотний штрек з вентиляційним штреком відпрацьованої ділянки ліквідують. Недоліки цього способу - великий об'єм підготовчих виробок, зумовлений необхідністю мати два штреки: вентиляційний і відкотний, а також лаву. Висока вартість виїмкового агрегату, складність його експлуатації і необхідність присутності людей у лаві у процесі виймання корисної копалини. В основу корисної моделі поставлена задача створення способу розробки корисних копалин під наносами, в якому за рахунок проходки похилого допоміжного ствола в межах пласта на відстані 1000-1200 м від похилого головного ствола і сполучення їх відкотним штреком, виконання виїмкового агрегату у вигляді бурошнекової установки і монтажу його у відкотному штреку, видобування корисної копалини з пласта вибурюванням по всій довжині штреку від головного похилого ствола до допоміжного похилого ствола спочатку за підняттям пласта, а потім зворотним ходом - за падінням і одночасної підготовки наступної ділянки робіт, що включає проходку нового похилого ствола і відкотного штреку, забезпечується технічний результат - зниження витрат часу і коштів на підготовку гірничих робіт і видобування корисної копалини, підвищення безпеки праці. Поставлена задача вирішується тим, що в способі розробки пластових родовищ корисних копалин під наносами, що включає проведення похилого головного і віддаленого від нього похилого допоміжного стволів, сполучених з відкотним штреком, і монтаж у лаві виїмкового агрегату, згідно з корисною моделлю, похилий допоміжний ствол проходять в межах пласта на відстані 1000-1200 м від похилого головного ствола і сполучають їх відкотним штреком, а виїмковий агрегат виконують у вигляді бурошнекової установки і вмонтовують у відкотному штреку, причому видобування корисної копалини з пласта проводять вибурюванням по всій довжині штреку від головного похилого ствола до допоміжного похилого ствола спочатку за підняттям пласта, а потім зворотним ходом - за падінням і одночасно підготовлюють наступну ділянку робіт: проходять нові похилий ствол і відкотний штрек. У прототипі проходять похилий головний і віддалений від нього похилий допоміжний стволи, сполучені з відкотним штреком, і вмонтовують у лаві виїмковий агрегат. Таке технічне рішення потребує проходки значного об'єму підготовчих виробок, включаючи нарізку лави, складного і дорогого в монтажі й експлуатації виїмкового агрегату, а необхідність присутності у лаві людей при вийманні корисної копалини негативно впливає на безпеку праці. Корисна модель, що заявляється, передбачає проходку похилого допоміжного ствола в межах пласта на відстані 1000-1200 м від похилого головного ствола і сполучення їх відкотним штреком, виконання виїмкового агрегату у вигляді бурошнекової установки і монтаж його у відкотному штреку, видобування корисної копалини з пласта вибурюванням по всій довжині штреку від головного похилого ствола до допоміжного похилого ствола спочатку за підняттям пласта, а потім зворотним ходом - за падінням і одночасну підготовку наступної ділянки робіт: проходку нового похилого ствола і відкотного штреку. В результаті знижується тривалість і вартість робіт з підготовки до розробки пластових родовищ корисних копалин під наносами, знижуються експлуатаційні витрати, підвищується безпека праці. Порівняльний аналіз рішення, що заявляється, з прототипом дозволяє зробити висновок, що пропонований спосіб відрізняється від відомого проходкою похилого допоміжного ствола в межах пласта на відстані 1000-1200 м від похилого головного ствола і сполученням їх відкотним штреком, виконанням виїмкового агрегату у вигляді бурошнекової установки і монтажем його у 1 UA 73809 U 5 10 15 20 25 30 відкотному штреку, видобуванням корисної копалини з пласта вибурюванням по всій довжині штреку від головного похилого ствола до допоміжного похилого ствола спочатку за підняттям пласта, а потім зворотним ходом - за падінням і одночасною підготовкою наступної ділянки робіт: проходкою нового похилого ствола і відкотного штреку. Таким чином, спосіб, що заявляється, відповідає критерію "новизна". На Фіг. 1 зображена схема реалізації способу, на Фіг. 2 - розріз А - А за Фіг. 1. Спосіб розробки пластових родовищ корисних копалин під наносами здійснюється таким чином. У зоні розташування пласта 1 корисної копалини проходять похилий головний ствол 2 до рівня залягання пласта 1 (Фіг. 1) і на відстані 1000-1200 м від нього проходять похилий допоміжний ствол 3. Потім між похилими стволами 2 і 3 проходять відкотний штрек 4. Доставляють у відкотний штрек 4 виїмковий агрегат у вигляді бурошнекової установки 5 (Фіг. 2) і підготовлюють до роботи. Після закінчення підготовчих робіт бурошнековою установкою 5 в межах першої ділянки 6 вибурюванням проводять видобування корисної копалини з пласта 1 по всій довжині штреку 4, в напрямку від головного похилого ствола 2 до допоміжного похилого ствола 3, спочатку за підняттям пласта 1, а потім зворотним ходом - за падінням. При цьому робітники, що обслуговують бурошнековую установку 5, знаходяться у відкотному штреку 4, під захистом постійного кріплення. Одночасно підготовлюють наступну ділянку робіт: проходять новий похилий ствол і відкотний штрек. Після виймання корисної копалини на першій ділянці 6 бурошнекову установку 5 переносять на нову, підготовлену ділянку 7, а похилий головний ствол 2 і відкотний штрек 4 першої ділянки 6 ліквідують. Пропонований спосіб забезпечує можливість ефективного і безпечного видобування корисних копалин з пластових родовищ під наносами завдяки тому, що: 1. Видобування корисної копалини з пласта виконується вибурюванням бурошнековою установкою. 2. Кількість гірничих виробок мінімальна. 3. Обслуговуючий бурошнековую установку персонал знаходиться у відкотному штреку, під захистом постійного кріплення. Джерело інформації: 1. Технология подземной разработки пластовых месторождений полезных ископаемых [Текст] / А.С. Бурчаков, Б.М. Воробьев, К.К. Кузнецов, А.М. Найдыш; под общ. ред. А.С. Бурчакова. - М.: Недра, 1969. - С. 20-29. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 Спосіб розробки пластових родовищ корисних копалин під наносами, що включає проведення похилого головного і віддаленого від нього похилого допоміжного стволів, сполучених з відкотним штреком, і монтаж у лаві виїмкового агрегату, який відрізняється тим, що похилий допоміжний ствол проходять в межах пласта на відстані 1000-1200 м від похилого головного ствола і сполучають їх відкотним штреком, а виїмковий агрегат виконують у вигляді бурошнекової установки і вмонтовують у відкотному штреку, причому видобування корисної копалини з пласта проводять вибурюванням по всій довжині штреку від головного похилого ствола до допоміжного похилого ствола спочатку за підняттям пласта, а потім зворотним ходом - за падінням і одночасно підготовлюють наступну ділянку робіт, для чого проходять нові похилий ствол і відкотний штрек. 2 UA 73809 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
