Захисний пристрій для руки оператора при штучному осіменінні та ректальних маніпуляціях

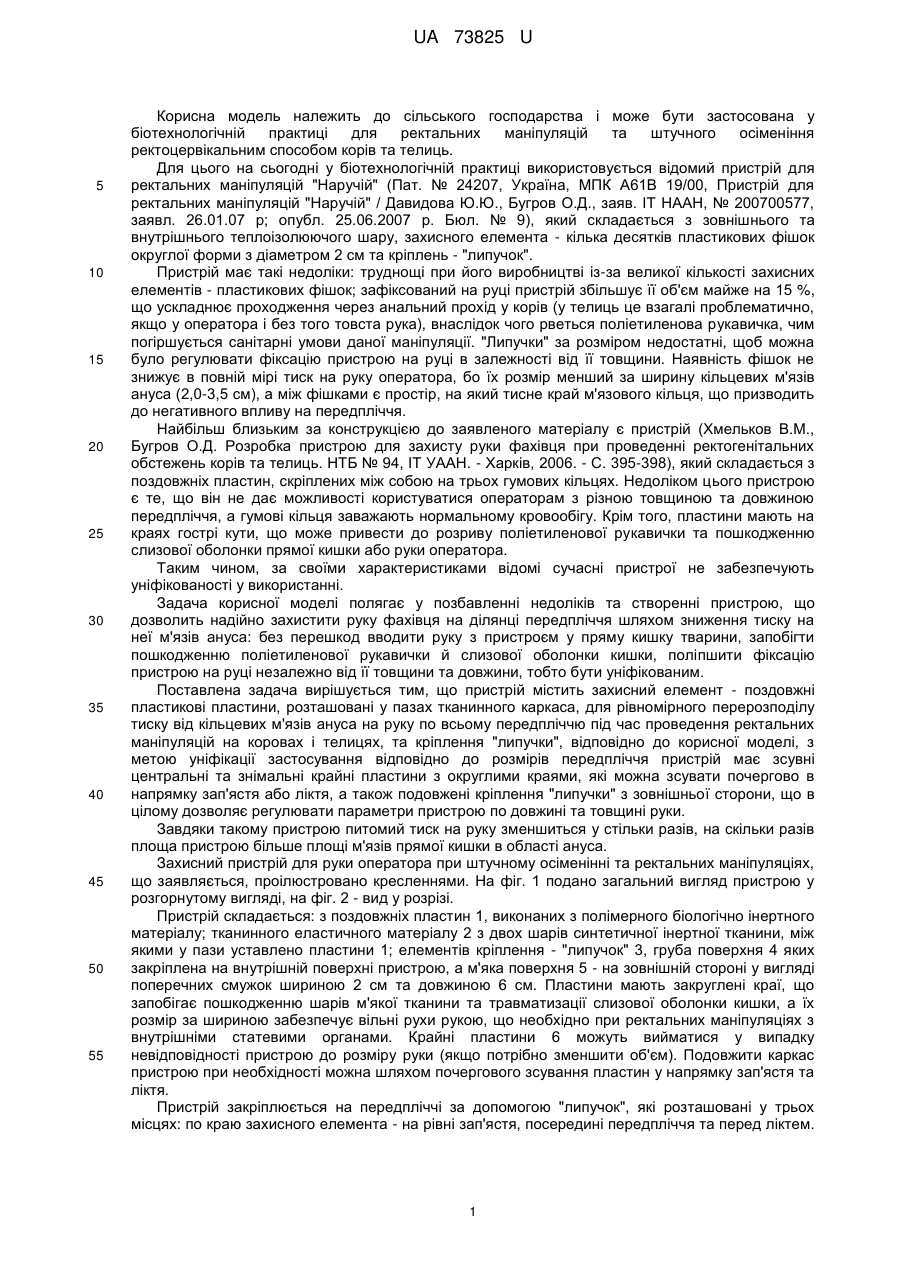

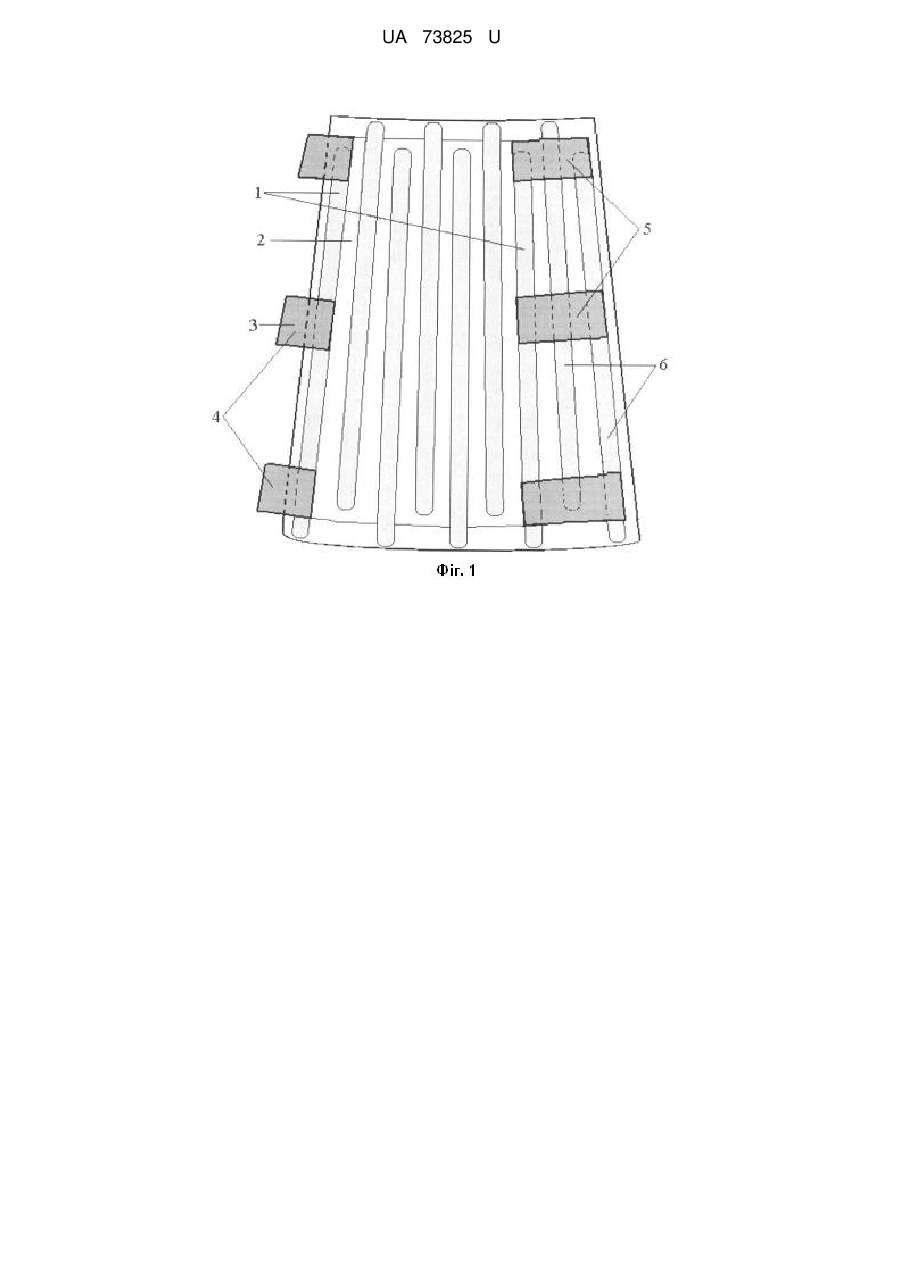

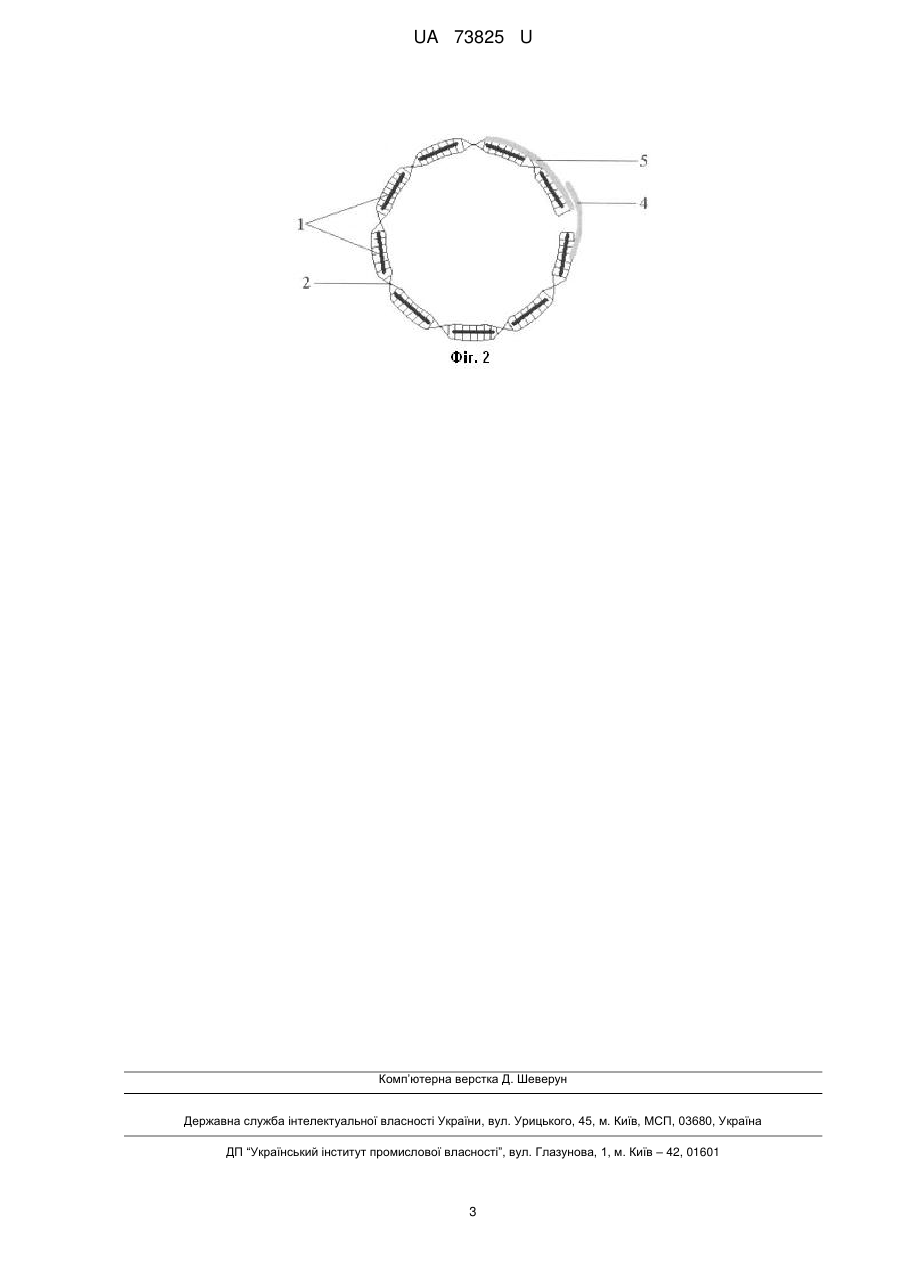

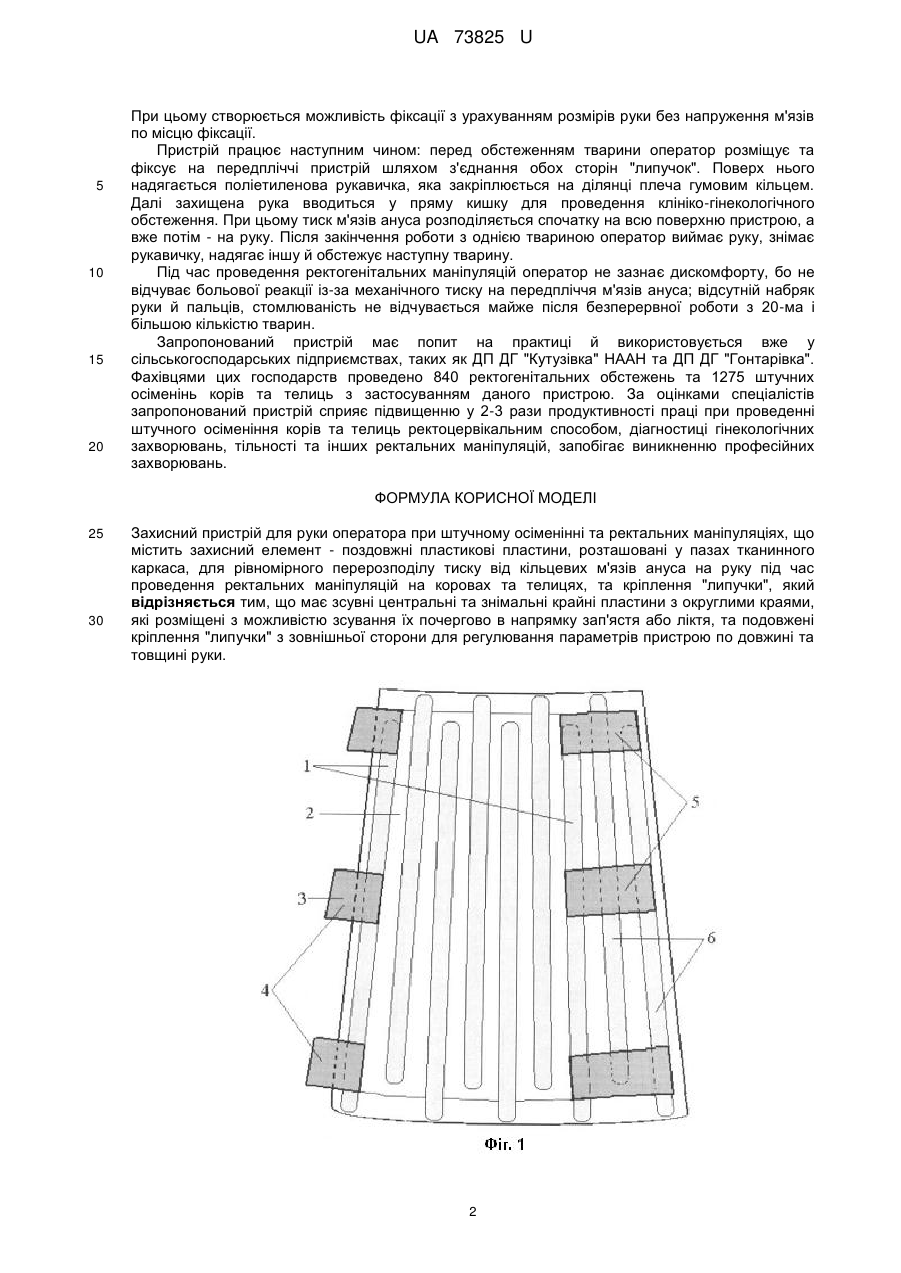

Реферат: Захисний пристрій для руки оператора при штучному осіменінні та ректальних маніпуляціях містить захисний елемент - поздовжні пластикові пластини, розташовані у пазах тканинного каркаса, для рівномірного перерозподілу тиску від кільцевих м'язів ануса на руку під час проведення ректальних маніпуляцій на коровах та телицях, та кріплення "липучки". Зсувні центральні та знімальні крайні пластини виконані з округлими краями та розміщені з можливістю зсування їх почергово в напрямку зап'ястя або ліктя. Кріплення "липучки" з зовнішньої сторони виконані подовженими для регулювання параметрів пристрою по довжині та товщині руки. UA 73825 U (54) ЗАХИСНИЙ ПРИСТРІЙ ДЛЯ РУКИ ОПЕРАТОРА ПРИ ШТУЧНОМУ ОСІМЕНІННІ ТА РЕКТАЛЬНИХ МАНІПУЛЯЦІЯХ UA 73825 U UA 73825 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до сільського господарства і може бути застосована у біотехнологічній практиці для ректальних маніпуляцій та штучного осіменіння ректоцервікальним способом корів та телиць. Для цього на сьогодні у біотехнологічній практиці використовується відомий пристрій для ректальних маніпуляцій "Наручій" (Пат. № 24207, Україна, МПК А61В 19/00, Пристрій для ректальних маніпуляцій "Наручій" / Давидова Ю.Ю., Бугров О.Д., заяв. IT НААН, № 200700577, заявл. 26.01.07 р; опубл. 25.06.2007 р. Бюл. № 9), який складається з зовнішнього та внутрішнього теплоізолюючого шару, захисного елемента - кілька десятків пластикових фішок округлої форми з діаметром 2 см та кріплень - "липучок". Пристрій має такі недоліки: труднощі при його виробництві із-за великої кількості захисних елементів - пластикових фішок; зафіксований на руці пристрій збільшує її об'єм майже на 15 %, що ускладнює проходження через анальний прохід у корів (у телиць це взагалі проблематично, якщо у оператора і без того товста рука), внаслідок чого рветься поліетиленова рукавичка, чим погіршується санітарні умови даної маніпуляції. "Липучки" за розміром недостатні, щоб можна було регулювати фіксацію пристрою на руці в залежності від її товщини. Наявність фішок не знижує в повній мірі тиск на руку оператора, бо їх розмір менший за ширину кільцевих м'язів ануса (2,0-3,5 см), а між фішками є простір, на який тисне край м'язового кільця, що призводить до негативного впливу на передпліччя. Найбільш близьким за конструкцією до заявленого матеріалу є пристрій (Хмельков В.М., Бугров О.Д. Розробка пристрою для захисту руки фахівця при проведенні ректогенітальних обстежень корів та телиць. НТБ № 94, IT УААН. - Харків, 2006. - С. 395-398), який складається з поздовжніх пластин, скріплених між собою на трьох гумових кільцях. Недоліком цього пристрою є те, що він не дає можливості користуватися операторам з різною товщиною та довжиною передпліччя, а гумові кільця заважають нормальному кровообігу. Крім того, пластини мають на краях гострі кути, що може привести до розриву поліетиленової рукавички та пошкодженню слизової оболонки прямої кишки або руки оператора. Таким чином, за своїми характеристиками відомі сучасні пристрої не забезпечують уніфікованості у використанні. Задача корисної моделі полягає у позбавленні недоліків та створенні пристрою, що дозволить надійно захистити руку фахівця на ділянці передпліччя шляхом зниження тиску на неї м'язів ануса: без перешкод вводити руку з пристроєм у пряму кишку тварини, запобігти пошкодженню поліетиленової рукавички й слизової оболонки кишки, поліпшити фіксацію пристрою на руці незалежно від її товщини та довжини, тобто бути уніфікованим. Поставлена задача вирішується тим, що пристрій містить захисний елемент - поздовжні пластикові пластини, розташовані у пазах тканинного каркаса, для рівномірного перерозподілу тиску від кільцевих м'язів ануса на руку по всьому передпліччю під час проведення ректальних маніпуляцій на коровах і телицях, та кріплення "липучки", відповідно до корисної моделі, з метою уніфікації застосування відповідно до розмірів передпліччя пристрій має зсувні центральні та знімальні крайні пластини з округлими краями, які можна зсувати почергово в напрямку зап'ястя або ліктя, а також подовжені кріплення "липучки" з зовнішньої сторони, що в цілому дозволяє регулювати параметри пристрою по довжині та товщині руки. Завдяки такому пристрою питомий тиск на руку зменшиться у стільки разів, на скільки разів площа пристрою більше площі м'язів прямої кишки в області ануса. Захисний пристрій для руки оператора при штучному осіменінні та ректальних маніпуляціях, що заявляється, проілюстровано кресленнями. На фіг. 1 подано загальний вигляд пристрою у розгорнутому вигляді, на фіг. 2 - вид у розрізі. Пристрій складається: з поздовжніх пластин 1, виконаних з полімерного біологічно інертного матеріалу; тканинного еластичного матеріалу 2 з двох шарів синтетичної інертної тканини, між якими у пази уставлено пластини 1; елементів кріплення - "липучок" 3, груба поверхня 4 яких закріплена на внутрішній поверхні пристрою, а м'яка поверхня 5 - на зовнішній стороні у вигляді поперечних смужок шириною 2 см та довжиною 6 см. Пластини мають закруглені краї, що запобігає пошкодженню шарів м'якої тканини та травматизації слизової оболонки кишки, а їх розмір за шириною забезпечує вільні рухи рукою, що необхідно при ректальних маніпуляціях з внутрішніми статевими органами. Крайні пластини 6 можуть вийматися у випадку невідповідності пристрою до розміру руки (якщо потрібно зменшити об'єм). Подовжити каркас пристрою при необхідності можна шляхом почергового зсування пластин у напрямку зап'ястя та ліктя. Пристрій закріплюється на передпліччі за допомогою "липучок", які розташовані у трьох місцях: по краю захисного елемента - на рівні зап'ястя, посередині передпліччя та перед ліктем. 1 UA 73825 U 5 10 15 20 При цьому створюється можливість фіксації з урахуванням розмірів руки без напруження м'язів по місцю фіксації. Пристрій працює наступним чином: перед обстеженням тварини оператор розміщує та фіксує на передпліччі пристрій шляхом з'єднання обох сторін "липучок". Поверх нього надягається поліетиленова рукавичка, яка закріплюється на ділянці плеча гумовим кільцем. Далі захищена рука вводиться у пряму кишку для проведення клініко-гінекологічного обстеження. При цьому тиск м'язів ануса розподіляється спочатку на всю поверхню пристрою, а вже потім - на руку. Після закінчення роботи з однією твариною оператор виймає руку, знімає рукавичку, надягає іншу й обстежує наступну тварину. Під час проведення ректогенітальних маніпуляцій оператор не зазнає дискомфорту, бо не відчуває больової реакції із-за механічного тиску на передпліччя м'язів ануса; відсутній набряк руки й пальців, стомлюваність не відчувається майже після безперервної роботи з 20-ма і більшою кількістю тварин. Запропонований пристрій має попит на практиці й використовується вже у сільськогосподарських підприємствах, таких як ДП ДГ "Кутузівка" НААН та ДП ДГ "Гонтарівка". Фахівцями цих господарств проведено 840 ректогенітальних обстежень та 1275 штучних осіменінь корів та телиць з застосуванням даного пристрою. За оцінками спеціалістів запропонований пристрій сприяє підвищенню у 2-3 рази продуктивності праці при проведенні штучного осіменіння корів та телиць ректоцервікальним способом, діагностиці гінекологічних захворювань, тільності та інших ректальних маніпуляцій, запобігає виникненню професійних захворювань. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 Захисний пристрій для руки оператора при штучному осіменінні та ректальних маніпуляціях, що містить захисний елемент - поздовжні пластикові пластини, розташовані у пазах тканинного каркаса, для рівномірного перерозподілу тиску від кільцевих м'язів ануса на руку під час проведення ректальних маніпуляцій на коровах та телицях, та кріплення "липучки", який відрізняється тим, що має зсувні центральні та знімальні крайні пластини з округлими краями, які розміщені з можливістю зсування їх почергово в напрямку зап'ястя або ліктя, та подовжені кріплення "липучки" з зовнішньої сторони для регулювання параметрів пристрою по довжині та товщині руки. 2 UA 73825 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
