Пристрій для санітарного захисту гінекологічних інструментів, що використовуються при штучному осіменінні сільськогосподарських тварин

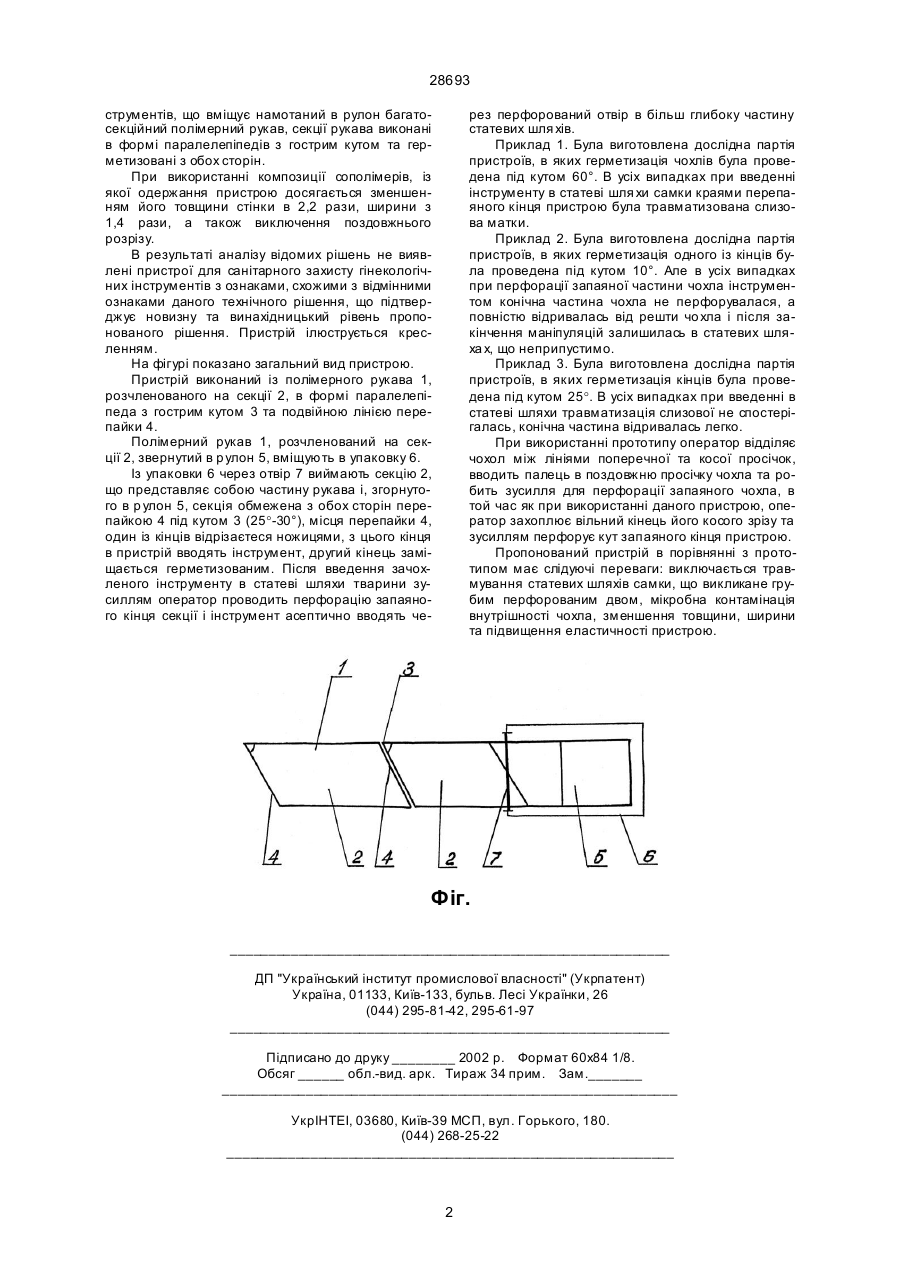

Пристрій для санітарного захисту гінекологічних інструментів, що використовуються при штучному осіменінні сільськогосподарських тварин, який включає намотаний в рулон багатосекційний полімерний рукав, відрізняється тим, що секції рукава виконані в вигляді герметичних паралелепіпедів з кутом 25-30°. (19) (21) 97084297 (22) 16.07.1998 (24) 16.10.2000 (33) UA (46) 16.10.2000, Бюл. № 5, 2000 р. (72) Осташко Федір Іванович, Соклакова Олександра Василівна (73) ІНСТИТУТ ТВАРИННИЦТВА УКРАЇНСЬКОЇ АКАДЕМІЇ АГРАРНИХ Н АУК 28693 струментів, що вміщує намотаний в рулон багатосекційний полімерний рукав, секції рукава виконані в формі паралелепіпедів з гострим кутом та герметизовані з обох сторін. При використанні композиції сополімерів, із якої одержання пристрою досягається зменшенням його товщини стінки в 2,2 рази, ширини з 1,4 рази, а також виключення поздовжнього розрізу. В результаті аналізу відомих рішень не виявлені пристрої для санітарного захисту гінекологічних інструментів з ознаками, схожими з відмінними ознаками даного технічного рішення, що підтверджує новизну та винахідницький рівень пропонованого рішення. Пристрій ілюструється кресленням. На фігурі показано загальний вид пристрою. Пристрій виконаний із полімерного рукава 1, розчленованого на секції 2, в формі паралелепіпеда з гострим кутом 3 та подвійною лінією перепайки 4. Полімерний рукав 1, розчленований на секції 2, звернутий в р улон 5, вміщують в упаковку 6. Із упаковки 6 через отвір 7 виймають секцію 2, що представляє собою частину рукава і, згорнутого в р улон 5, секція обмежена з обох сторін перепайкою 4 під кутом 3 (25°-30°), місця перепайки 4, один із кінців відрізаєтеся ножицями, з цього кінця в пристрій вводять інструмент, другий кінець заміщається герметизованим. Після введення зачохленого інструменту в статеві шляхи тварини зусиллям оператор проводить перфорацію запаяного кінця секції і інструмент асептично вводять че рез перфорований отвір в більш глибоку частину статевих шля хів. Приклад 1. Була виготовлена дослідна партія пристроїв, в яких герметизація чохлів була проведена під кутом 60°. В усіх випадках при введенні інструменту в статеві шля хи самки краями перепаяного кінця пристрою була травматизована слизова матки. Приклад 2. Була виготовлена дослідна партія пристроїв, в яких герметизація одного із кінців була проведена під кутом 10°. Але в усіх випадках при перфорації запаяної частини чохла інструментом конічна частина чохла не перфорувалася, а повністю відривалась від решти чо хла і після закінчення маніпуляцій залишилась в статевих шляха х, що неприпустимо. Приклад 3. Була виготовлена дослідна партія пристроїв, в яких герметизація кінців була проведена під кутом 25°. В усіх випадках при введенні в статеві шляхи травматизація слизової не спостерігалась, конічна частина відривалась легко. При використанні прототипу оператор відділяє чохол між лініями поперечної та косої просічок, вводить палець в поздовжню просічку чохла та робить зусилля для перфорації запаяного чохла, в той час як при використанні даного пристрою, оператор захоплює вільний кінець його косого зрізу та зусиллям перфорує кут запаяного кінця пристрою. Пропонований пристрій в порівнянні з прототипом має слідуючі переваги: виключається травмування статевих шляхів самки, що викликане грубим перфорованим двом, мікробна контамінація внутрішності чохла, зменшення товщини, ширини та підвищення еластичності пристрою. Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
