Станок для фіксації переважно овець при ембріотрансплантації та штучному осіменінні методом лапароскопії

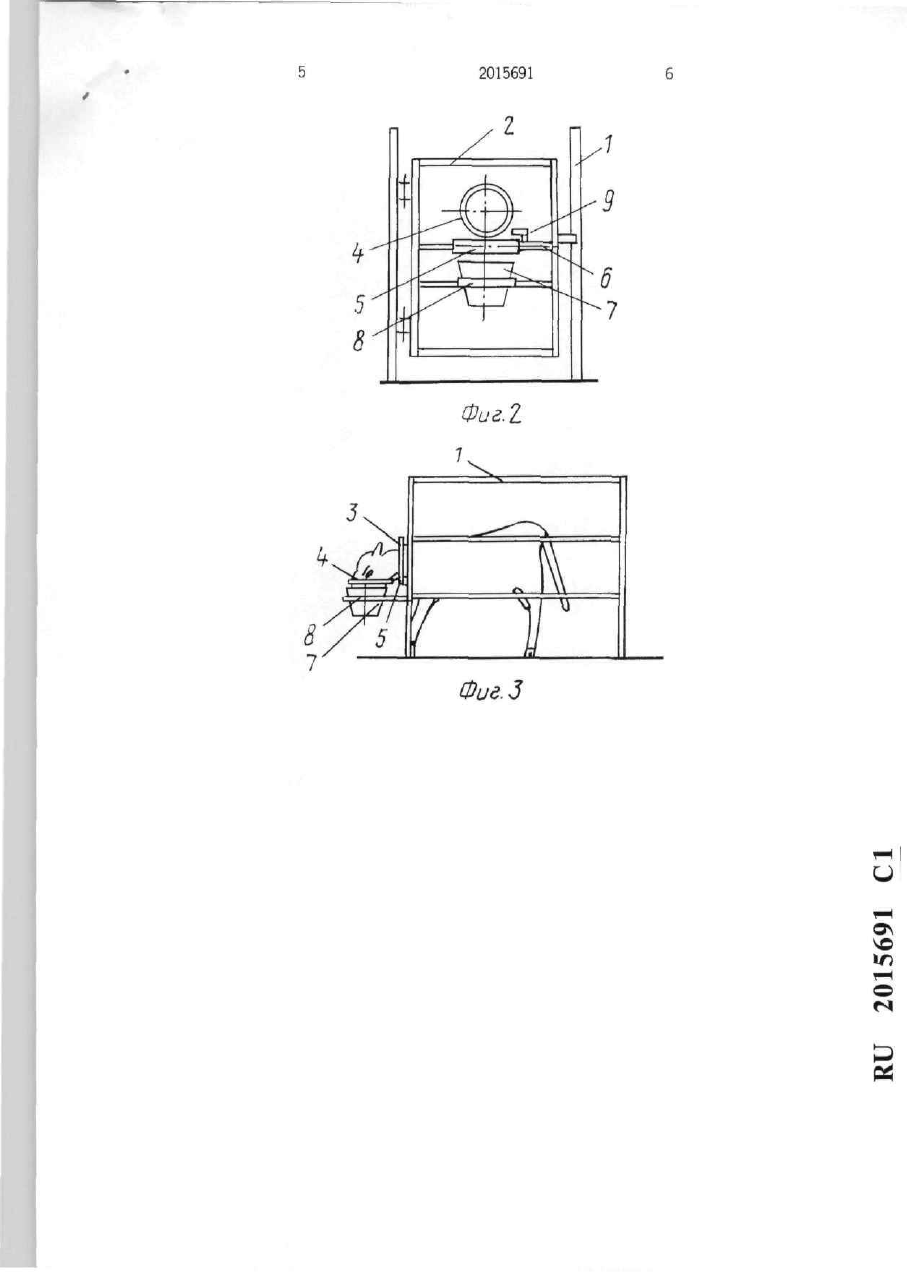

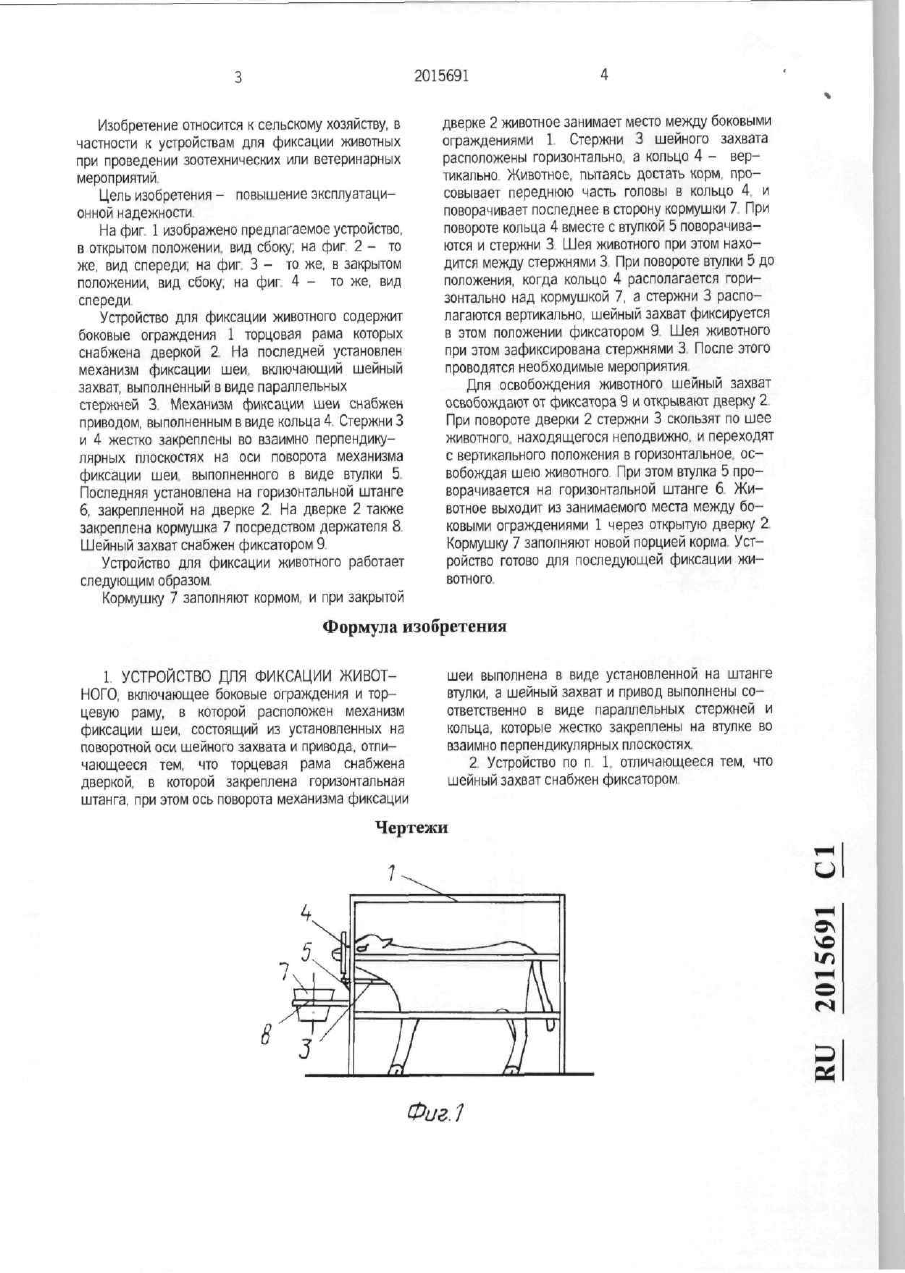

Ислользование фиксация животных при проведении зоотехнических или ветеринарных мероприятий Сущность изобретения устройство для фиксации животных содержит боковые о г ­ раждения 1, торцовая рама которых снабжена дверкой 2, на которой установлен механизм фик­ сации шеи, включающий шейный захват, выпол­ ненный в виде параллельных стержней 3 Механизм фиксации шеи снабжен приводом, выполненным в виде кольца 4 Стержни 3 и 4 жестко закреплены на оси поворота, выполненной в виде втулки 5 Кор­ мушку 7 заполняют кормом и при закрытой дверке 2 животное занимает место между боковыми о г ­ раждениями 1 Животное, пытаясь достать корм, просовывает переднюю часть головы в кольцо 4 и поворачивает последнее в сторону кормушки 7 При повороте втулки 5 до положения когда кольцо 4 располагается горизонтально над кормушкой 7, а стержни располагаются вертикально, шейный захват фиксируется в этом положении фиксатором 9 Шея животного при этом зафиксирована стержнями 3 1 3 п ф-лы, 4 ил. и Фиг. if о 2015691 дверке 2 животное занимает место между боковыми ограждениями 1 Стержни 3 шейного захвата расположены горизонтально а кольцо 4 - вер­ тикально Животное, пытаясь достать корм про­ совывает переднюю часть головы в кольцо 4 и поворачивает последнее в сторону кормушки 7 При повороте кольца 4 вместе с втулкой 5 поворачива­ ются и стержни 3 Шея животного при этом нахо­ дится между стержнями 3 При повороте втулки 5 до положения, когда кольцо 4 располагается гори­ зонтально над кормушкой 7, а стержни 3 распо­ лагаются вертикально, шейный захват фиксируется в этом положении фиксатором 9 Шея животного при этом зафиксирована стержнями 3 После этого проводятся необходимые мероприятия Для освобождения животного шейный захват освобождают от фиксатора 9 и открывают дверку 2 При повороте дверки 2 стержни 3 скользят по шее животного находящегося неподвижно, и переходят с вертикального положения в горизонтальное ос­ вобождая шею животного При этом втулка 5 про­ ворачивается на горизонтальной штанге б Ж и ­ вотное выходит из занимаемого места между бо­ ковыми ограждениями 1 через открытую дверку 2 Кормушку 7 заполняют новой порцией корма Уст­ ройство готово для последующей фиксации ж и ­ вотного Изобретение относится к сельскому хозяйству, в частности к устройствам для фиксации животных при проведении зоотехнических или ветеринарных мероприятий Цель изобретения - повышение эксплуатаци­ онной надежности На фиг 1 изображено предлагаемое устройство, в открытом положении вид сбоку, на фиг 2 - то же, вид спереди, на фиг 3 - то же, в закрытом положении, вид сбоку, на фиг 4 - то же, вид спереди Устройство для фиксации животного содержит боковые ограждения 1 торцовая рама которых снабжена дверкой 2 На последней установлен механизм фиксации шеи включающий шейный захват, выполненный в виде параллельных стержней 3 Механизм фиксации шеи снабжен приводом, выполненным в виде кольца 4 Стержни 3 и 4 жестко закреплены во взаимно перпендику­ лярных плоскостях на оси поворота механизма фиксации шеи выполненного в виде втулки 5 Последняя установлена на горизонтальной штанге 6, закрепленной на дверке 2 На дверке 2 также закреплена кормушка 7 посредством держателя 8 Шейный захват снабжен фиксатором 9 Устройство для фиксации животного работает следующим образом Кормушку 7 заполняют кормом и при закрытой Формула изобретения 1 УСТРОЙСТВО д л я ФИКСАЦИИ ж и в о т ­ н о г о , вкпючающее боковые ограждения и тор­ цевую раму, в которой расположен механизм фиксации шеи, состоящий из установленных на поворотной оси шейного захвата и привода, отли­ чающееся тем что торцевая рама снабжена дверкой, в которой закреплена горизонтальная штанга, при этом ось поворота механизма фиксации шеи выполнена в виде установленной на штанге втулки, а шейный захват и привод выполнены со­ ответственно в виде параллельных стержней и кольца, которые жестко закреплены на втулке во взаимно перпендикулярных плоскостях 2 Устройство по п 1 отличающееся тем, что шейный захват снабжен фиксатором Чертежи Фиг.1 2015691 Фи г. I .£^ ТІ Фие.З о 0\ о из
