Сервоклапан з пам’яттю положення

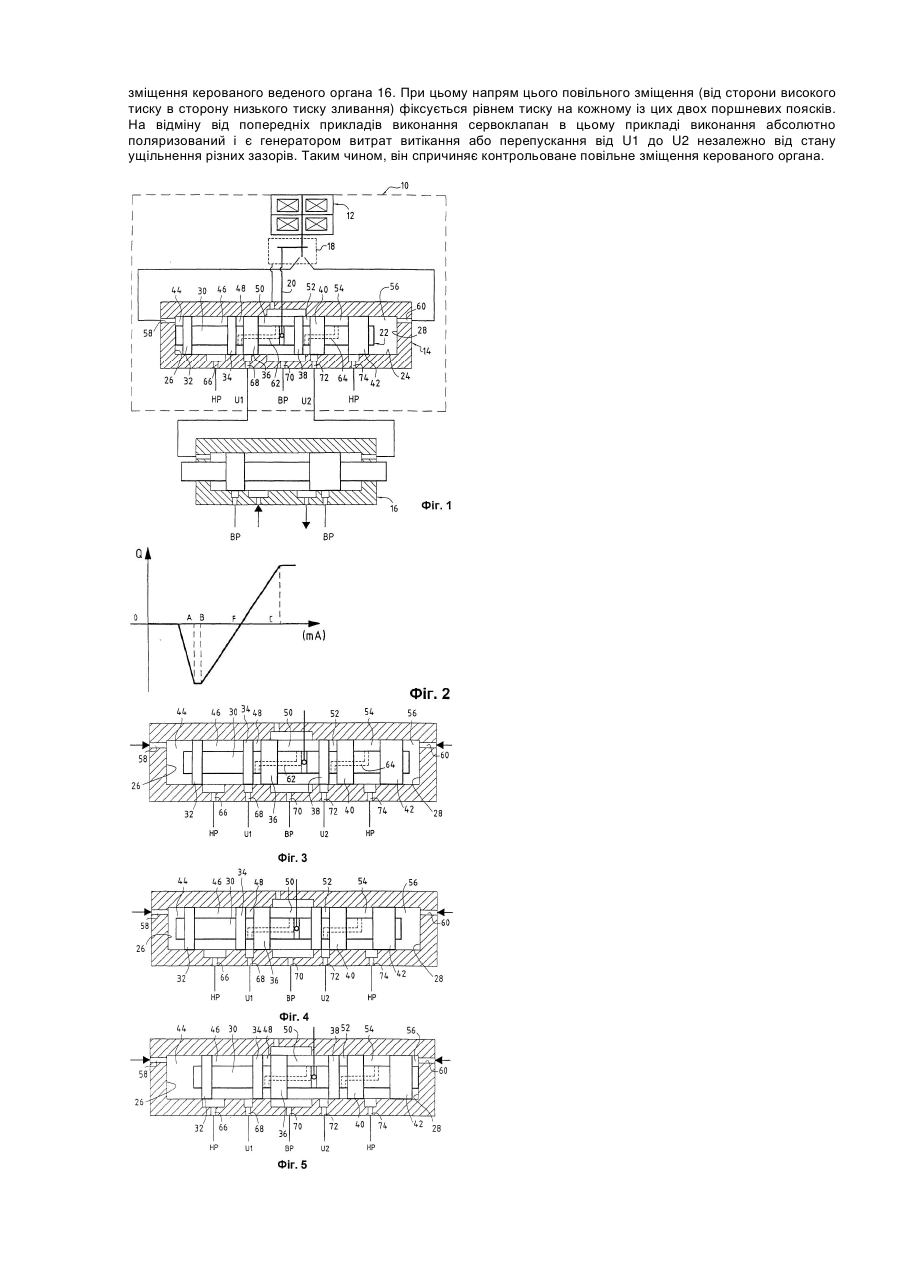

1. Сервоклапан, який має у своєму складі електричний двигун (12) та керований цим двигуном розподільник (14), що має гідравлічний золотник (22), який може лінійно переміщуватись в циліндрі (24) під дією незрівноваженості тиску, який створюється біля двох кінців (26; 28) цього циліндра шляхом зміни сили струму керування згаданого електричного двигуна, причому згаданий гідравлічний золотник має центральну качалку (30; 80), на якій є поршневі пояски (32-42; 82-96), призначені для взаємодії з сполучними отворами (66-74; 98-110) згаданого розподільника і які утворюють між собою та зі згаданими кінцями згаданого гідравлічного циліндра кільцеві порожнини (44-56; 116-132), при цьому серед згаданих сполучних отворів є принаймні один отвір (66, 74; 102, 106) подачі високого тиску, принаймні один отвір (70; 98, 104, 110) зливання і принаймні два робочих отвори (68, 72; 100, 108), зв'язані з веденим органом (16), яким треба керувати, а серед згаданих кільцевих порожнин є дві порожнини (44, 56; 116, 132) керування, принаймні дві порожнини (46, 54; 122, 126) високого тиску, принаймні одна порожнина (50; 118, 124, 130) низького тиску і принаймні дві робочі порожнини (48, 52; 120, 128), який відрізняється тим, що додатково має у своєму складі проточені у згаданій центральній качалці (30; 80) два робочих канали (62, 64; 134, 136) для встановлення сполучення кожної із згаданих робочих порожнин із розміщеною безпосередньо поряд з нею кільцевою порожниною із забезпеченням однакового тиску з двох сторін від поршневих поясків (36, 40; 86, 94), які розділяють ці дві порожнини, при цьому у заздалегідь заданому положенні захисту (яке називають положенням аварійного стопоріння), в якому згадані поршневі пояски перекривають згадані робочі отвори з зазором, витікання від згаданих робочих отворів, зумовлені наявністю даних зазорів, пропускаються на зливання під визначеним тиском.

2. Сервоклапан за п. 1, який відрізняється тим, що згаданий визначений тиск є низьким тиском зливання.

3. Сервоклапан за п. 1, який відрізняється тим, що згадані поршневі пояски (36, 40; 86, 94), які перекривають робочі отвори у згаданому положенні захисту, встановлені із суттєвим перекриттям відносно цих робочих отворів (68, 72; 100, 108).

4. Сервоклапан за п. 3, який відрізняється тим, що згадане перекриття становить від 1 до 5 мм.

5. Сервоклапан за п. 1, який відрізняється тим, що на центральній качалці (30) є шість поршневих поясків (32-42), які утворюють сім кільцевих порожнин (44-56), з яких дві порожнини (44, 56) керування розміщені на двох кінцях розподільника (14), причому сервоклапан має п'ять сполучних отворів (66-74) додатково до отворів (58, 60) керування, які сполучаються зі згаданими порожнинами керування.

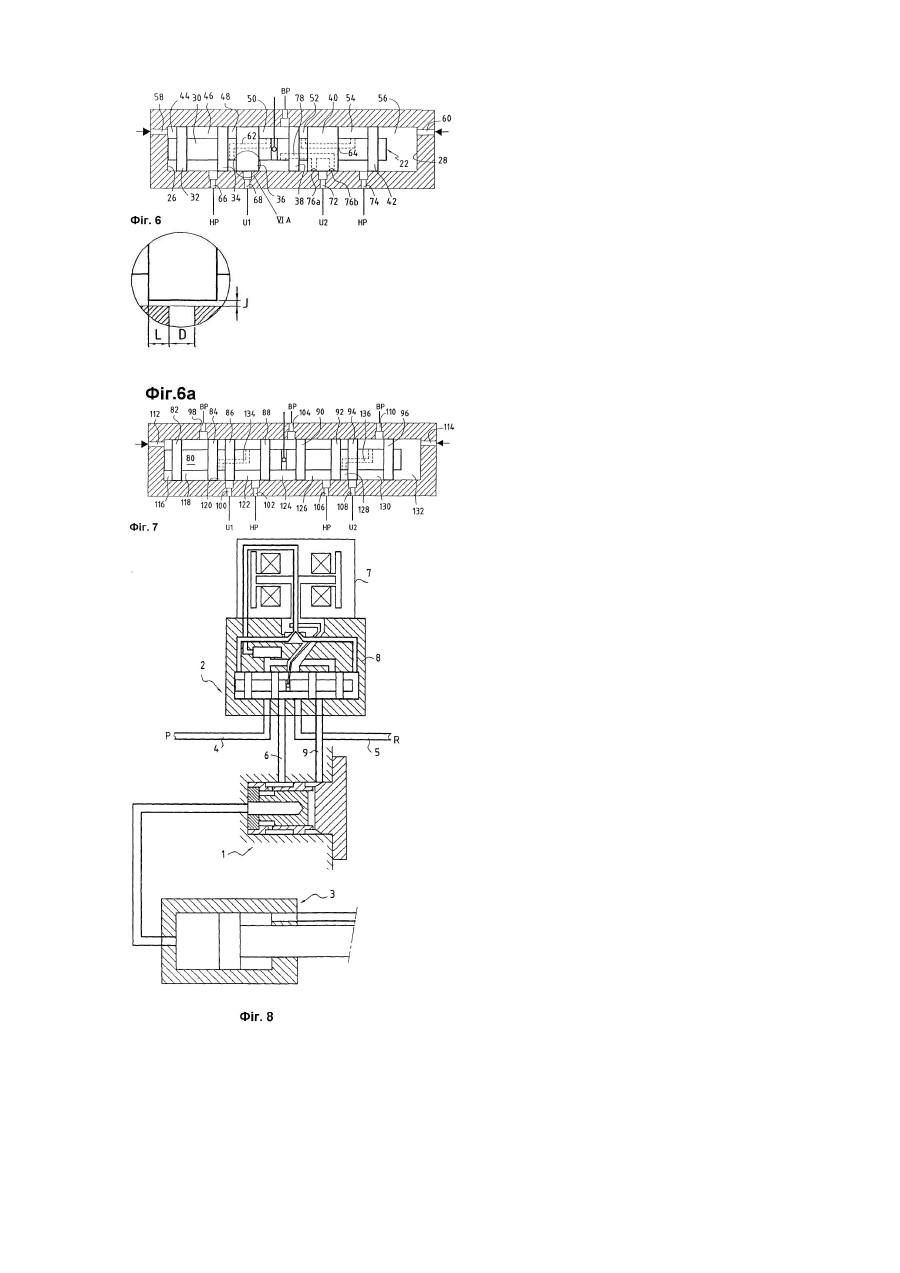

6. Сервоклапан за п. 5, який відрізняється тим, що поршневий поясок (40), який перекриває один із робочих отворів (72), містить на своїй периферії дві кільцеві дренажні канавки (76а, 76b), які сполучаються з порожниною (50) низького тиску через третій робочий канал (78), проточений у качалці (30).

7. Сервоклапан за п. 1, який відрізняється тим, що на центральній качалці (80) є вісім поршневих поясків (82-96), які утворюють дев'ять кільцевих порожнин (116-132), з яких дві порожнини (116, 132) керування розміщені на двох кінцях розподільника (14), причому сервоклапан має сім з'єднувальних отворів (98-110) додатково до отворів (112, 114) керування, які сполучаються зі згаданими порожнинами керування.
