Пристрій регулювання для системи опалення приміщень

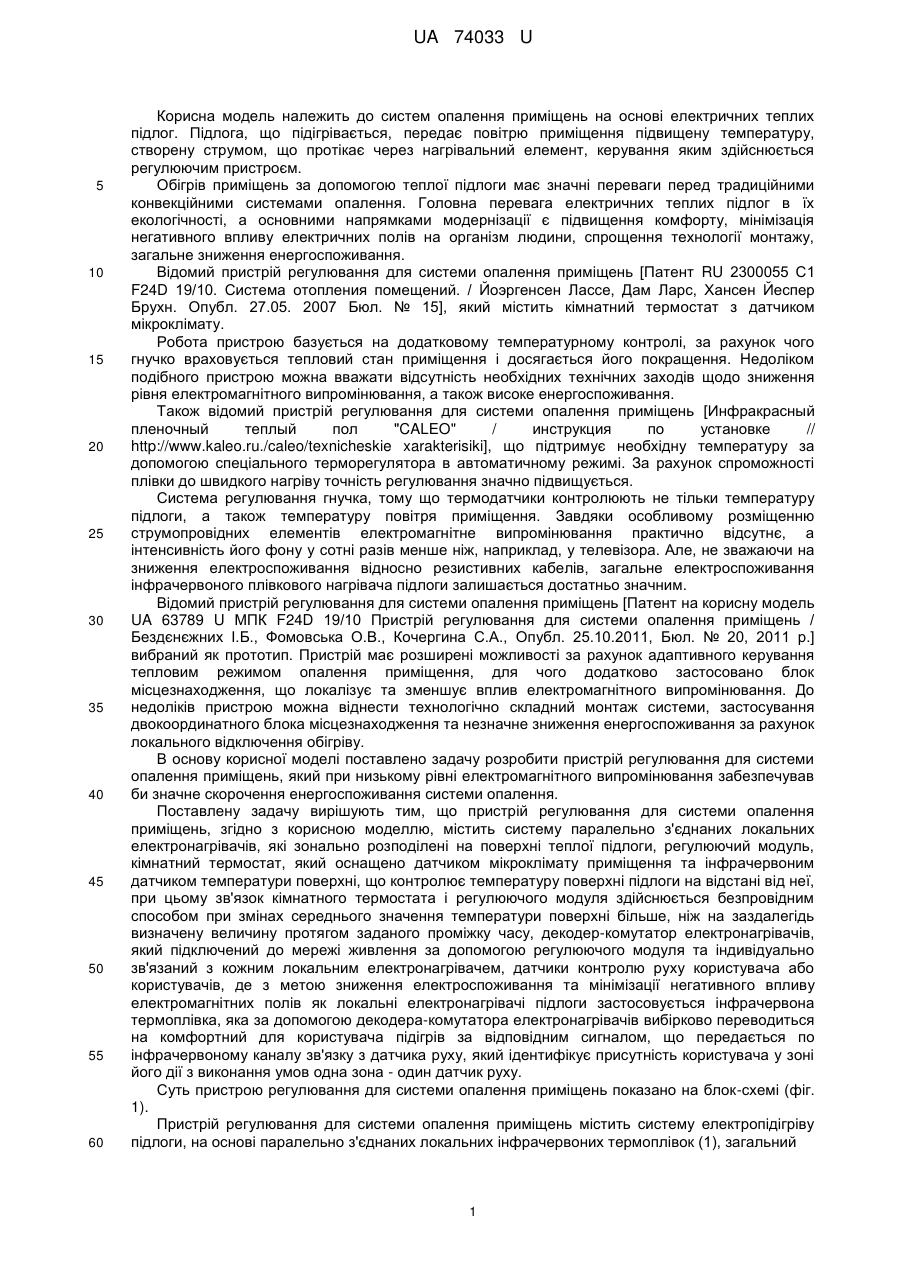

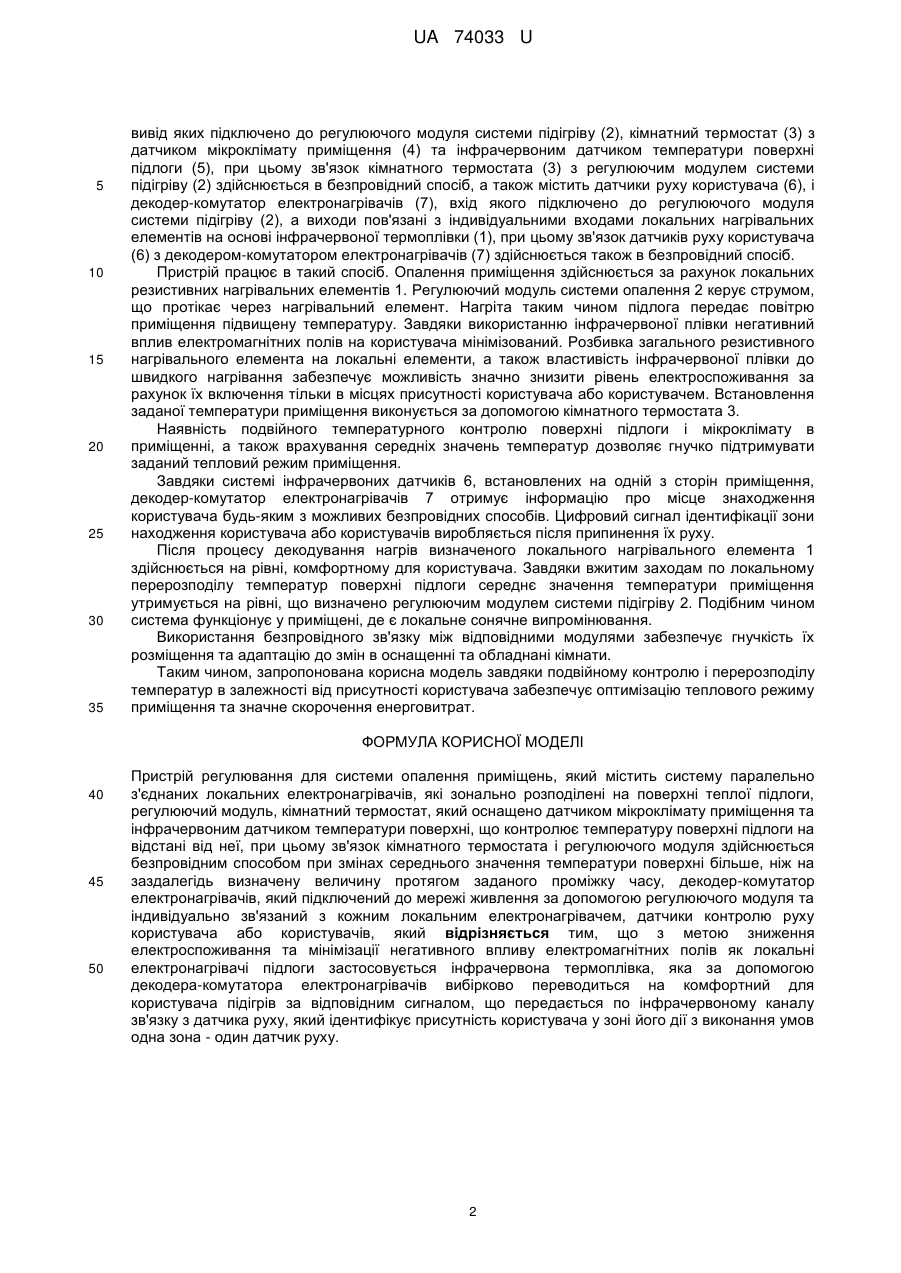

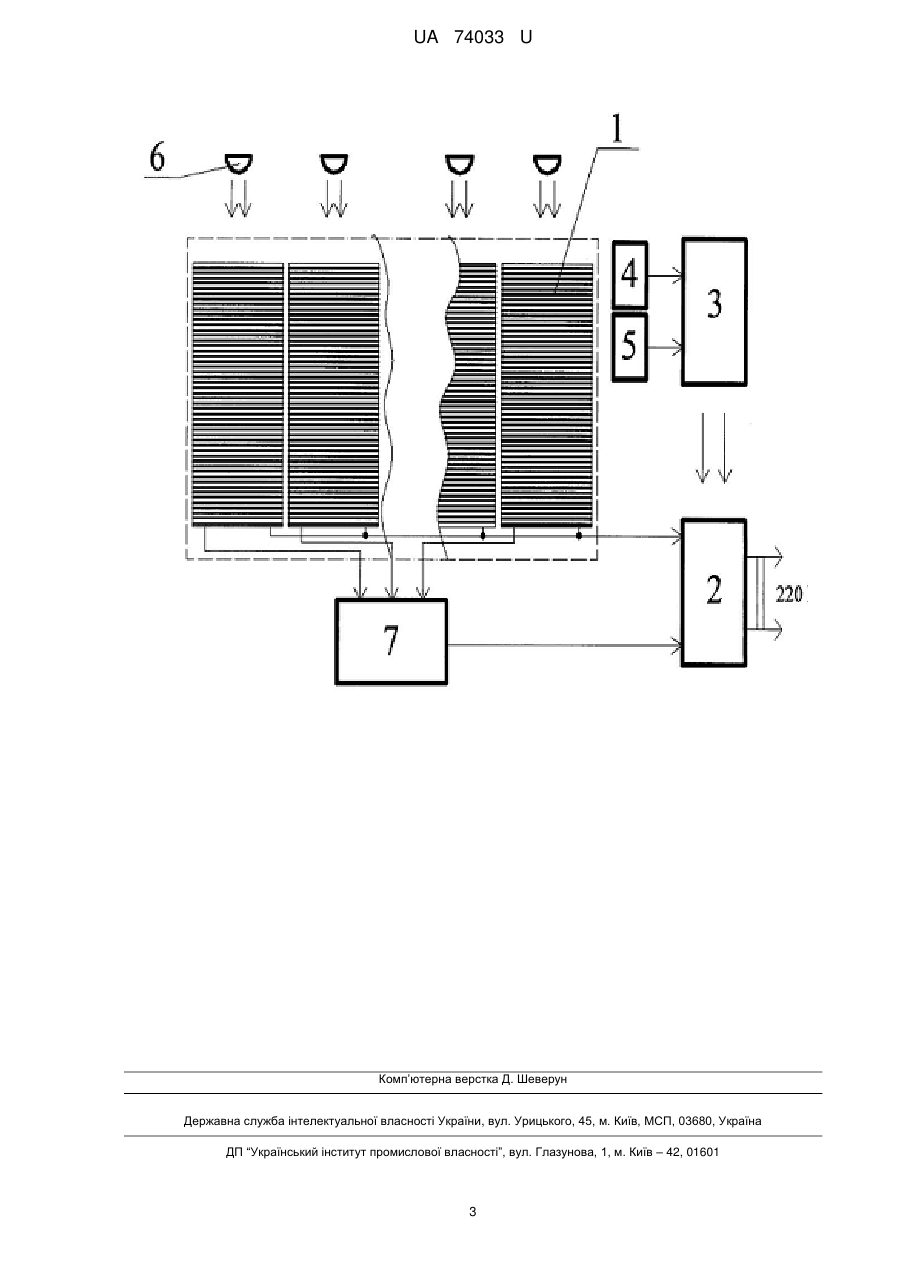

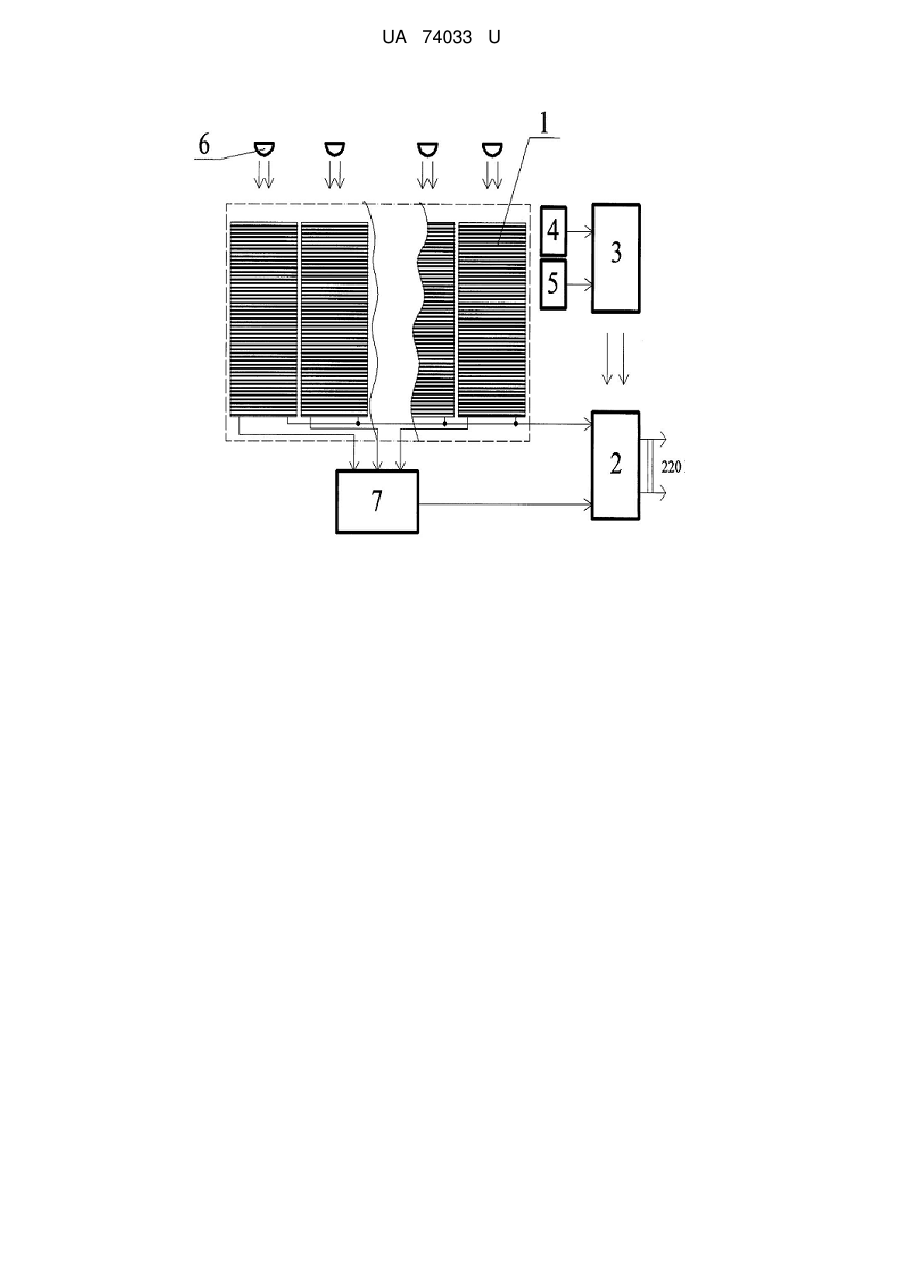

Реферат: Пристрій регулювання для системи опалення приміщень містить систему паралельно з'єднаних локальних електронагрівачів, де як локальні електронагрівачі підлоги застосовується інфрачервона термоплівка, регулюючий модуль, кімнатний термостат, який оснащено датчиком мікроклімату приміщення та інфрачервоним датчиком температури поверхні, декодеркомутатор електронагрівачів, який підключений до мережі живлення за допомогою регулюючого модуля та індивідуально зв'язаний з кожним локальним електронагрівачем, датчики контролю руху користувача або користувачів. UA 74033 U (54) ПРИСТРІЙ РЕГУЛЮВАННЯ ДЛЯ СИСТЕМИ ОПАЛЕННЯ ПРИМІЩЕНЬ UA 74033 U UA 74033 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до систем опалення приміщень на основі електричних теплих підлог. Підлога, що підігрівається, передає повітрю приміщення підвищену температуру, створену струмом, що протікає через нагрівальний елемент, керування яким здійснюється регулюючим пристроєм. Обігрів приміщень за допомогою теплої підлоги має значні переваги перед традиційними конвекційними системами опалення. Головна перевага електричних теплих підлог в їх екологічності, а основними напрямками модернізації є підвищення комфорту, мінімізація негативного впливу електричних полів на організм людини, спрощення технології монтажу, загальне зниження енергоспоживання. Відомий пристрій регулювання для системи опалення приміщень [Патент RU 2300055 С1 F24D 19/10. Система отопления помещений. / Йоэргенсен Лассе, Дам Ларс, Хансен Йеспер Брухн. Опубл. 27.05. 2007 Бюл. № 15], який містить кімнатний термостат з датчиком мікроклімату. Робота пристрою базується на додатковому температурному контролі, за рахунок чого гнучко враховується тепловий стан приміщення і досягається його покращення. Недоліком подібного пристрою можна вважати відсутність необхідних технічних заходів щодо зниження рівня електромагнітного випромінювання, а також високе енергоспоживання. Також відомий пристрій регулювання для системи опалення приміщень [Инфракрасный пленочный теплый пол "CALEO" / инструкция по установке // http://www.kaleo.ru./caleo/texnicheskie xarakterisiki], що підтримує необхідну температуру за допомогою спеціального терморегулятора в автоматичному режимі. За рахунок спроможності плівки до швидкого нагріву точність регулювання значно підвищується. Система регулювання гнучка, тому що термодатчики контролюють не тільки температуру підлоги, а також температуру повітря приміщення. Завдяки особливому розміщенню струмопровідних елементів електромагнітне випромінювання практично відсутнє, а інтенсивність його фону у сотні разів менше ніж, наприклад, у телевізора. Але, не зважаючи на зниження електроспоживання відносно резистивних кабелів, загальне електроспоживання інфрачервоного плівкового нагрівача підлоги залишається достатньо значним. Відомий пристрій регулювання для системи опалення приміщень [Патент на корисну модель UA 63789 U МПК F24D 19/10 Пристрій регулювання для системи опалення приміщень / Бездєнєжних І.Б., Фомовська О.В., Кочергина С.А., Опубл. 25.10.2011, Бюл. № 20, 2011 р.] вибраний як прототип. Пристрій має розширені можливості за рахунок адаптивного керування тепловим режимом опалення приміщення, для чого додатково застосовано блок місцезнаходження, що локалізує та зменшує вплив електромагнітного випромінювання. До недоліків пристрою можна віднести технологічно складний монтаж системи, застосування двокоординатного блока місцезнаходження та незначне зниження енергоспоживання за рахунок локального відключення обігріву. В основу корисної моделі поставлено задачу розробити пристрій регулювання для системи опалення приміщень, який при низькому рівні електромагнітного випромінювання забезпечував би значне скорочення енергоспоживання системи опалення. Поставлену задачу вирішують тим, що пристрій регулювання для системи опалення приміщень, згідно з корисною моделлю, містить систему паралельно з'єднаних локальних електронагрівачів, які зонально розподілені на поверхні теплої підлоги, регулюючий модуль, кімнатний термостат, який оснащено датчиком мікроклімату приміщення та інфрачервоним датчиком температури поверхні, що контролює температуру поверхні підлоги на відстані від неї, при цьому зв'язок кімнатного термостата і регулюючого модуля здійснюється безпровідним способом при змінах середнього значення температури поверхні більше, ніж на заздалегідь визначену величину протягом заданого проміжку часу, декодер-комутатор електронагрівачів, який підключений до мережі живлення за допомогою регулюючого модуля та індивідуально зв'язаний з кожним локальним електронагрівачем, датчики контролю руху користувача або користувачів, де з метою зниження електроспоживання та мінімізації негативного впливу електромагнітних полів як локальні електронагрівачі підлоги застосовується інфрачервона термоплівка, яка за допомогою декодера-комутатора електронагрівачів вибірково переводиться на комфортний для користувача підігрів за відповідним сигналом, що передається по інфрачервоному каналу зв'язку з датчика руху, який ідентифікує присутність користувача у зоні його дії з виконання умов одна зона - один датчик руху. Суть пристрою регулювання для системи опалення приміщень показано на блок-схемі (фіг. 1). Пристрій регулювання для системи опалення приміщень містить систему електропідігріву підлоги, на основі паралельно з'єднаних локальних інфрачервоних термоплівок (1), загальний 1 UA 74033 U 5 10 15 20 25 30 35 вивід яких підключено до регулюючого модуля системи підігріву (2), кімнатний термостат (3) з датчиком мікроклімату приміщення (4) та інфрачервоним датчиком температури поверхні підлоги (5), при цьому зв'язок кімнатного термостата (3) з регулюючим модулем системи підігріву (2) здійснюється в безпровідний спосіб, а також містить датчики руху користувача (6), і декодер-комутатор електронагрівачів (7), вхід якого підключено до регулюючого модуля системи підігріву (2), а виходи пов'язані з індивідуальними входами локальних нагрівальних елементів на основі інфрачервоної термоплівки (1), при цьому зв'язок датчиків руху користувача (6) з декодером-комутатором електронагрівачів (7) здійснюється також в безпровідний спосіб. Пристрій працює в такий спосіб. Опалення приміщення здійснюється за рахунок локальних резистивних нагрівальних елементів 1. Регулюючий модуль системи опалення 2 керує струмом, що протікає через нагрівальний елемент. Нагріта таким чином підлога передає повітрю приміщення підвищену температуру. Завдяки використанню інфрачервоної плівки негативний вплив електромагнітних полів на користувача мінімізований. Розбивка загального резистивного нагрівального елемента на локальні елементи, а також властивість інфрачервоної плівки до швидкого нагрівання забезпечує можливість значно знизити рівень електроспоживання за рахунок їх включення тільки в місцях присутності користувача або користувачем. Встановлення заданої температури приміщення виконується за допомогою кімнатного термостата 3. Наявність подвійного температурного контролю поверхні підлоги і мікроклімату в приміщенні, а також врахування середніх значень температур дозволяє гнучко підтримувати заданий тепловий режим приміщення. Завдяки системі інфрачервоних датчиків 6, встановлених на одній з сторін приміщення, декодер-комутатор електронагрівачів 7 отримує інформацію про місце знаходження користувача будь-яким з можливих безпровідних способів. Цифровий сигнал ідентифікації зони находження користувача або користувачів виробляється після припинення їх руху. Після процесу декодування нагрів визначеного локального нагрівального елемента 1 здійснюється на рівні, комфортному для користувача. Завдяки вжитим заходам по локальному перерозподілу температур поверхні підлоги середнє значення температури приміщення утримується на рівні, що визначено регулюючим модулем системи підігріву 2. Подібним чином система функціонує у приміщені, де є локальне сонячне випромінювання. Використання безпровідного зв'язку між відповідними модулями забезпечує гнучкість їх розміщення та адаптацію до змін в оснащенні та обладнані кімнати. Таким чином, запропонована корисна модель завдяки подвійному контролю і перерозподілу температур в залежності від присутності користувача забезпечує оптимізацію теплового режиму приміщення та значне скорочення енерговитрат. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 50 Пристрій регулювання для системи опалення приміщень, який містить систему паралельно з'єднаних локальних електронагрівачів, які зонально розподілені на поверхні теплої підлоги, регулюючий модуль, кімнатний термостат, який оснащено датчиком мікроклімату приміщення та інфрачервоним датчиком температури поверхні, що контролює температуру поверхні підлоги на відстані від неї, при цьому зв'язок кімнатного термостата і регулюючого модуля здійснюється безпровідним способом при змінах середнього значення температури поверхні більше, ніж на заздалегідь визначену величину протягом заданого проміжку часу, декодер-комутатор електронагрівачів, який підключений до мережі живлення за допомогою регулюючого модуля та індивідуально зв'язаний з кожним локальним електронагрівачем, датчики контролю руху користувача або користувачів, який відрізняється тим, що з метою зниження електроспоживання та мінімізації негативного впливу електромагнітних полів як локальні електронагрівачі підлоги застосовується інфрачервона термоплівка, яка за допомогою декодера-комутатора електронагрівачів вибірково переводиться на комфортний для користувача підігрів за відповідним сигналом, що передається по інфрачервоному каналу зв'язку з датчика руху, який ідентифікує присутність користувача у зоні його дії з виконання умов одна зона - один датчик руху. 2 UA 74033 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
