Частковий знімний протез

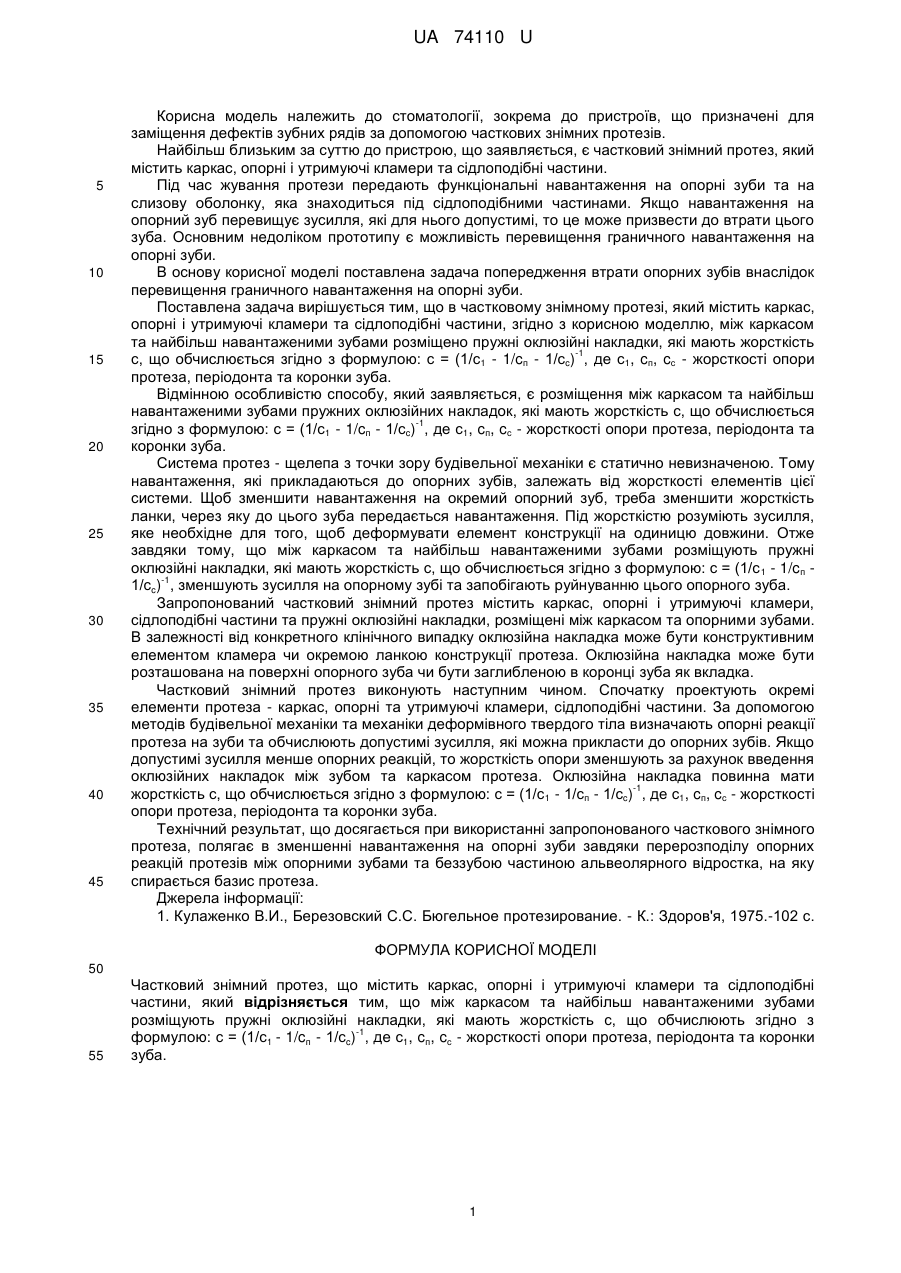

Реферат: UA 74110 U UA 74110 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до стоматології, зокрема до пристроїв, що призначені для заміщення дефектів зубних рядів за допомогою часткових знімних протезів. Найбільш близьким за суттю до пристрою, що заявляється, є частковий знімний протез, який містить каркас, опорні і утримуючі кламери та сідлоподібні частини. Під час жування протези передають функціональні навантаження на опорні зуби та на слизову оболонку, яка знаходиться під сідлоподібними частинами. Якщо навантаження на опорний зуб перевищує зусилля, які для нього допустимі, то це може призвести до втрати цього зуба. Основним недоліком прототипу є можливість перевищення граничного навантаження на опорні зуби. В основу корисної моделі поставлена задача попередження втрати опорних зубів внаслідок перевищення граничного навантаження на опорні зуби. Поставлена задача вирішується тим, що в частковому знімному протезі, який містить каркас, опорні і утримуючі кламери та сідлоподібні частини, згідно з корисною моделлю, між каркасом та найбільш навантаженими зубами розміщено пружні оклюзійні накладки, які мають жорсткість -1 с, що обчислюється згідно з формулою: с = (1/c1 - 1/cп - 1/сc) , де c1, cп, cс - жорсткості опори протеза, періодонта та коронки зуба. Відмінною особливістю способу, який заявляється, є розміщення між каркасом та найбільш навантаженими зубами пружних оклюзійних накладок, які мають жорсткість с, що обчислюється -1 згідно з формулою: с = (1/c1 - 1/cп - 1/сc) , де c1, cп, cс - жорсткості опори протеза, періодонта та коронки зуба. Система протез - щелепа з точки зору будівельної механіки є статично невизначеною. Тому навантаження, які прикладаються до опорних зубів, залежать від жорсткості елементів цієї системи. Щоб зменшити навантаження на окремий опорний зуб, треба зменшити жорсткість ланки, через яку до цього зуба передається навантаження. Під жорсткістю розуміють зусилля, яке необхідне для того, щоб деформувати елемент конструкції на одиницю довжини. Отже завдяки тому, що між каркасом та найбільш навантаженими зубами розміщують пружні оклюзійні накладки, які мають жорсткість с, що обчислюється згідно з формулою: с = (1/c 1 - 1/cп -1 1/сc) , зменшують зусилля на опорному зубі та запобігають руйнуванню цього опорного зуба. Запропонований частковий знімний протез містить каркас, опорні і утримуючі кламери, сідлоподібні частини та пружні оклюзійні накладки, розміщені між каркасом та опорними зубами. В залежності від конкретного клінічного випадку оклюзійна накладка може бути конструктивним елементом кламера чи окремою ланкою конструкції протеза. Оклюзійна накладка може бути розташована на поверхні опорного зуба чи бути заглибленою в коронці зуба як вкладка. Частковий знімний протез виконують наступним чином. Спочатку проектують окремі елементи протеза - каркас, опорні та утримуючі кламери, сідлоподібні частини. За допомогою методів будівельної механіки та механіки деформівного твердого тіла визначають опорні реакції протеза на зуби та обчислюють допустимі зусилля, які можна прикласти до опорних зубів. Якщо допустимі зусилля менше опорних реакцій, то жорсткість опори зменшують за рахунок введення оклюзійних накладок між зубом та каркасом протеза. Оклюзійна накладка повинна мати -1 жорсткість с, що обчислюється згідно з формулою: с = (1/c 1 - 1/сп - 1/сc) , де c1, cп, cс - жорсткості опори протеза, періодонта та коронки зуба. Технічний результат, що досягається при використанні запропонованого часткового знімного протеза, полягає в зменшенні навантаження на опорні зуби завдяки перерозподілу опорних реакцій протезів між опорними зубами та беззубою частиною альвеолярного відростка, на яку спирається базис протеза. Джерела інформації: 1. Кулаженко В.И., Березовский С.С. Бюгельное протезирование. - К.: Здоров'я, 1975.-102 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Частковий знімний протез, що містить каркас, опорні і утримуючі кламери та сідлоподібні частини, який відрізняється тим, що між каркасом та найбільш навантаженими зубами розміщують пружні оклюзійні накладки, які мають жорсткість с, що обчислюють згідно з -1 формулою: с = (1/c1 - 1/cп - 1/сc) , де c1, cп, cс - жорсткості опори протеза, періодонта та коронки зуба. 1 UA 74110 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
