Пристрій для дезінфекції поверхні черевної стінки самця

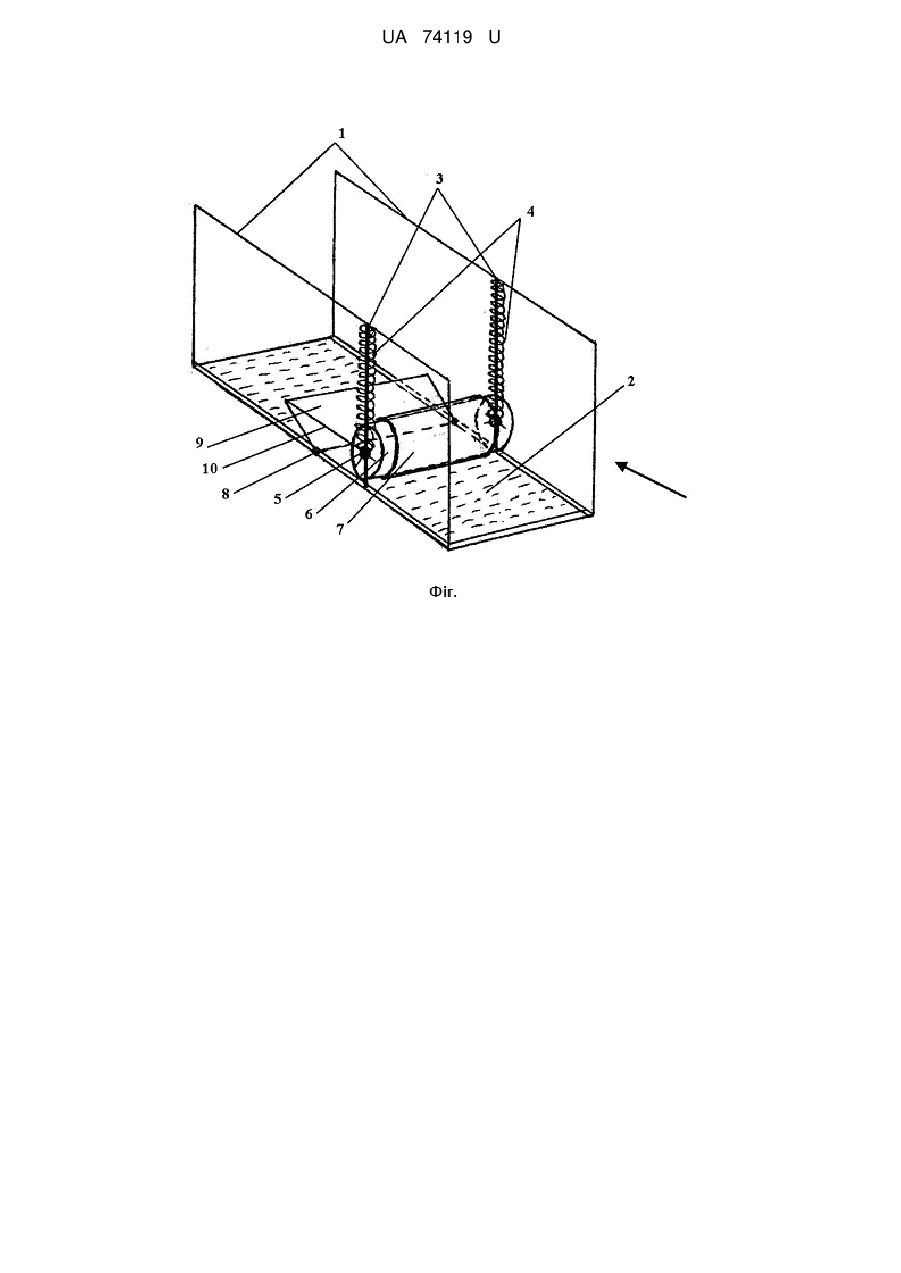

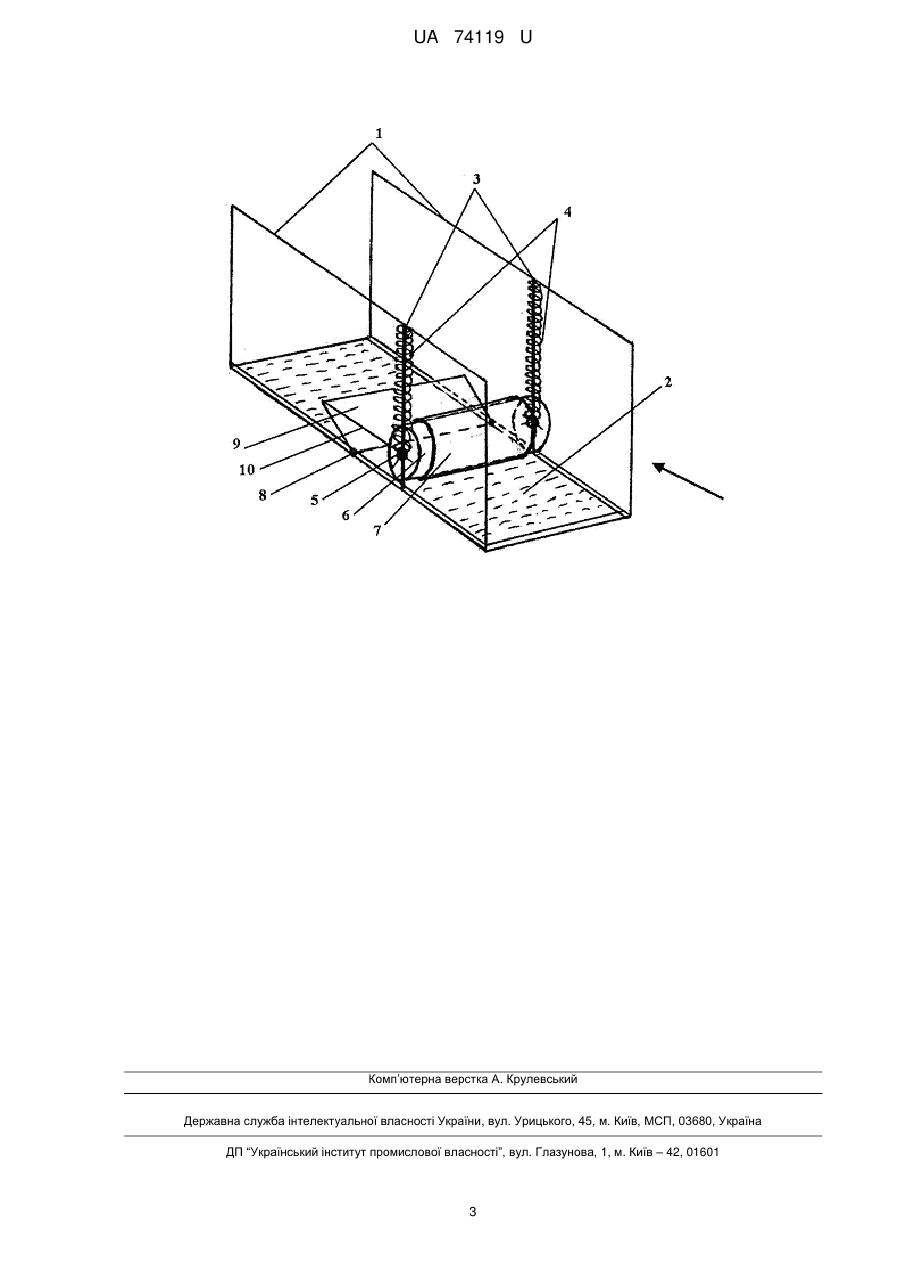

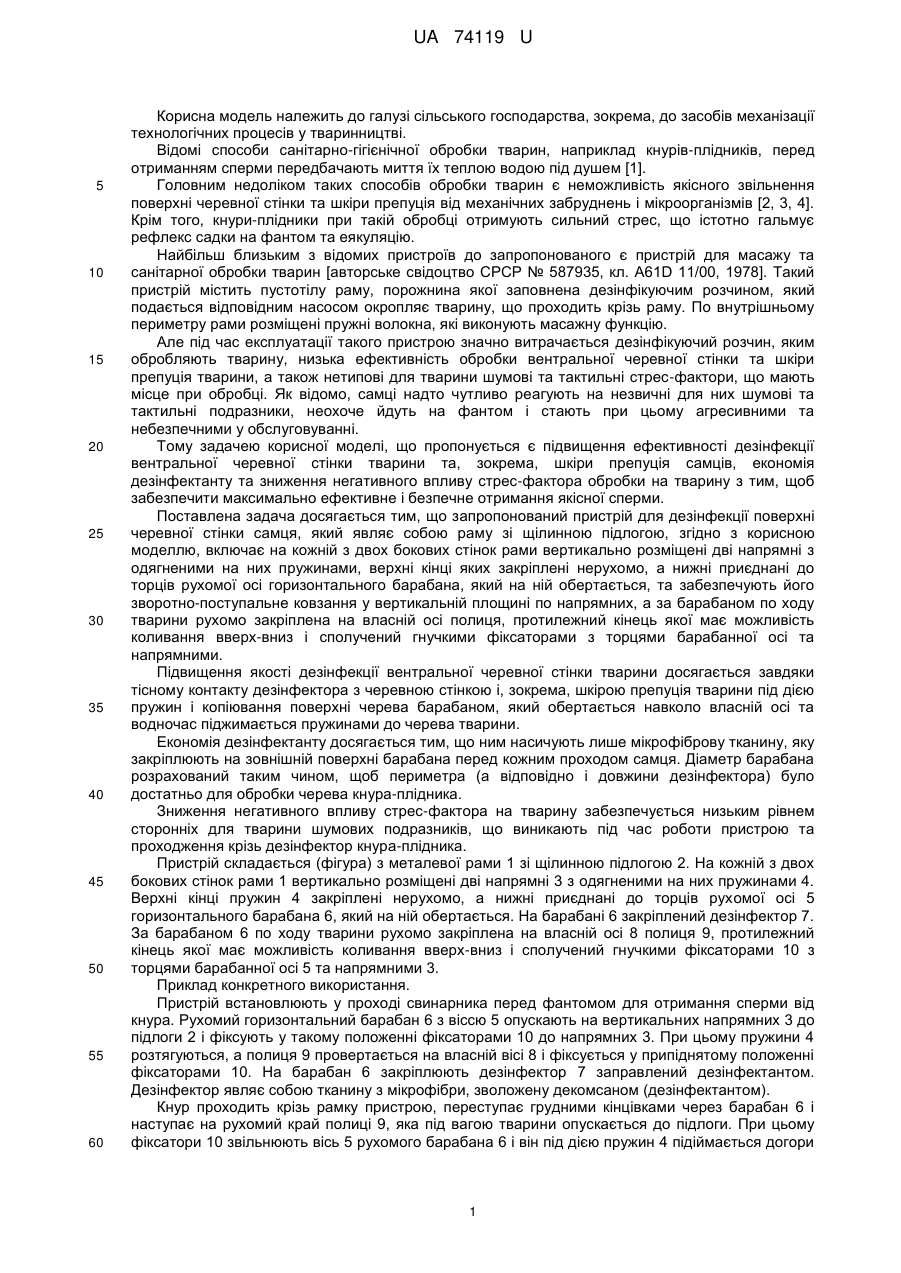

Реферат: Пристрій для дезінфекції поверхні черевної стінки самця складається з рами зі щілинною підлогою. На кожній з двох бокових стінок рами вертикально розміщені дві напрямні з одягненими на них пружинами, верхні кінці яких закріплені нерухомо, а нижні приєднані до торців рухомої осі горизонтального барабана, який на ній обертається, чим досягається його зворотно-поступальне ковзання у вертикальній площині по напрямних; за барабаном по ходу тварини рухомо закріплена на власній вісі полиця, протилежний кінець якої має можливість коливання вверх-вниз, сполучена гнучкими фіксаторами з торцями барабанної осі та напрямними. UA 74119 U (54) ПРИСТРІЙ ДЛЯ ДЕЗІНФЕКЦІЇ ПОВЕРХНІ ЧЕРЕВНОЇ СТІНКИ САМЦЯ UA 74119 U UA 74119 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі сільського господарства, зокрема, до засобів механізації технологічних процесів у тваринництві. Відомі способи санітарно-гігієнічної обробки тварин, наприклад кнурів-плідників, перед отриманням сперми передбачають миття їх теплою водою під душем [1]. Головним недоліком таких способів обробки тварин є неможливість якісного звільнення поверхні черевної стінки та шкіри препуція від механічних забруднень і мікроорганізмів [2, 3, 4]. Крім того, кнури-плідники при такій обробці отримують сильний стрес, що істотно гальмує рефлекс садки на фантом та еякуляцію. Найбільш близьким з відомих пристроїв до запропонованого є пристрій для масажу та санітарної обробки тварин [авторське свідоцтво СРСР № 587935, кл. A61D 11/00, 1978]. Такий пристрій містить пустотілу раму, порожнина якої заповнена дезінфікуючим розчином, який подається відповідним насосом окропляє тварину, що проходить крізь раму. По внутрішньому периметру рами розміщені пружні волокна, які виконують масажну функцію. Але під час експлуатації такого пристрою значно витрачається дезінфікуючий розчин, яким обробляють тварину, низька ефективність обробки вентральної черевної стінки та шкіри препуція тварини, а також нетипові для тварини шумові та тактильні стрес-фактори, що мають місце при обробці. Як відомо, самці надто чутливо реагують на незвичні для них шумові та тактильні подразники, неохоче йдуть на фантом і стають при цьому агресивними та небезпечними у обслуговуванні. Тому задачею корисної моделі, що пропонується є підвищення ефективності дезінфекції вентральної черевної стінки тварини та, зокрема, шкіри препуція самців, економія дезінфектанту та зниження негативного впливу стрес-фактора обробки на тварину з тим, щоб забезпечити максимально ефективне і безпечне отримання якісної сперми. Поставлена задача досягається тим, що запропонований пристрій для дезінфекції поверхні черевної стінки самця, який являє собою раму зі щілинною підлогою, згідно з корисною моделлю, включає на кожній з двох бокових стінок рами вертикально розміщені дві напрямні з одягненими на них пружинами, верхні кінці яких закріплені нерухомо, а нижні приєднані до торців рухомої осі горизонтального барабана, який на ній обертається, та забезпечують його зворотно-поступальне ковзання у вертикальній площині по напрямних, а за барабаном по ходу тварини рухомо закріплена на власній осі полиця, протилежний кінець якої має можливість коливання вверх-вниз і сполучений гнучкими фіксаторами з торцями барабанної осі та напрямними. Підвищення якості дезінфекції вентральної черевної стінки тварини досягається завдяки тісному контакту дезінфектора з черевною стінкою і, зокрема, шкірою препуція тварини під дією пружин і копіювання поверхні черева барабаном, який обертається навколо власній осі та водночас піджимається пружинами до черева тварини. Економія дезінфектанту досягається тим, що ним насичують лише мікрофіброву тканину, яку закріплюють на зовнішній поверхні барабана перед кожним проходом самця. Діаметр барабана розрахований таким чином, щоб периметра (а відповідно і довжини дезінфектора) було достатньо для обробки черева кнура-плідника. Зниження негативного впливу стрес-фактора на тварину забезпечується низьким рівнем сторонніх для тварини шумових подразників, що виникають під час роботи пристрою та проходження крізь дезінфектор кнура-плідника. Пристрій складається (фігура) з металевої рами 1 зі щілинною підлогою 2. На кожній з двох бокових стінок рами 1 вертикально розміщені дві напрямні 3 з одягненими на них пружинами 4. Верхні кінці пружин 4 закріплені нерухомо, а нижні приєднані до торців рухомої осі 5 горизонтального барабана 6, який на ній обертається. На барабані 6 закріплений дезінфектор 7. За барабаном 6 по ходу тварини рухомо закріплена на власній осі 8 полиця 9, протилежний кінець якої має можливість коливання вверх-вниз і сполучений гнучкими фіксаторами 10 з торцями барабанної осі 5 та напрямними 3. Приклад конкретного використання. Пристрій встановлюють у проході свинарника перед фантомом для отримання сперми від кнура. Рухомий горизонтальний барабан 6 з віссю 5 опускають на вертикальних напрямних 3 до підлоги 2 і фіксують у такому положенні фіксаторами 10 до напрямних 3. При цьому пружини 4 розтягуються, а полиця 9 провертається на власній вісі 8 і фіксується у припіднятому положенні фіксаторами 10. На барабан 6 закріплюють дезінфектор 7 заправлений дезінфектантом. Дезінфектор являє собою тканину з мікрофібри, зволожену декомсаном (дезінфектантом). Кнур проходить крізь рамку пристрою, переступає грудними кінцівками через барабан 6 і наступає на рухомий край полиці 9, яка під вагою тварини опускається до підлоги. При цьому фіксатори 10 звільнюють вісь 5 рухомого барабана 6 і він під дією пружин 4 підіймається догори 1 UA 74119 U 5 10 15 20 25 та притискається до черева кнура. Тварина продовжує рухатись до фантома, барабан з дезінфектором обертається навколо власної осі під дією тертя об черево кнура і дезінфектор, що закріплений на зовнішній поверхні барабана, зволожує при цьому черево та шкіру препуція тварини. Для обробки наступного кнура маніпуляцію повторюють. Дезінфектор разового використання, його потрібно щоразу замінювати на стерильний. Пристрій пересувний, його можна легко перемішувати по приміщенню чи переносити до іншого приміщення. Пристрій конструктивно простий, довговічний та надійний у роботі, його легко виготовити у механічній майстерні будь-якого тваринницького господарства. Таким чином, використання запропонованого пристрою для дезінфекції поверхні черевної стінки самця дозволить: 1. підвищити ефективність локальної дезінфекції кнурів-плідників, 2. економити дезінфікуючий розчин та знизити негативний вплив незвичних шумових і тактильних подразників (стрес-факторів) на тварину з тим, щоб забезпечити максимально ефективне та безпечне отримання від неї оптимальної кількості якісної сперми. Джерела інформації: 1. Інструкція зі штучного осіменіння свиней. Затверджена Міністерством аграрної політики України (Наказ № 395 від 13.12.2002). Зареєстровано в Міністерстві юстиції України 7 лютого 2003 р. за № 104/7425. - 27 с. 2. Обнаружение возбудителей в сперме сельскохозяйственных животных / [Старовойтов Н. С., Лагуткин Н. А., Чуварова Е. В., Козлов В. Н.] // Вопросы ветеринарной вирусологии, микробиологии и эпизоотологии. - 1992. - Ч. 2. - С. 253-254. 3. Роль условно-патогенной микрофлоры в патологии размножения свиней. Аборты и мертворожденные поросята / [Ралка И. П., Куклев В. А., Шипицын А. Г. и др.] // Вестник ветеринарии. - 1998. - № 9 (3). - С. 27-29. 4. Косарев С. Р. Микробная контаминация спермы хряков / С. Р. Косарев. - Вологда, 1990. 9 с. - Деп. в ВНИИТЭИагропром 14.04.1990, № 9176900А. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 Пристрій для дезінфекції поверхні черевної стінки самця, що складається з рами з щілинною підлогою, який відрізняється тим, що на кожній з двох бокових стінок рами вертикально розміщені дві напрямні з одягненими на них пружинами, верхні кінці яких закріплені нерухомо, а нижні приєднані до торців рухомої осі горизонтального барабана, який на ній обертається, чим досягається його зворотно-поступальне ковзання у вертикальній площині по напрямних; за барабаном по ходу тварини рухомо закріплена на власній осі полиця, протилежний кінець якої має можливість коливання вверх-вниз, сполучена гнучкими фіксаторами з торцями барабанної осі та напрямними. 2 UA 74119 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
