Пристрій для буріння свердловин

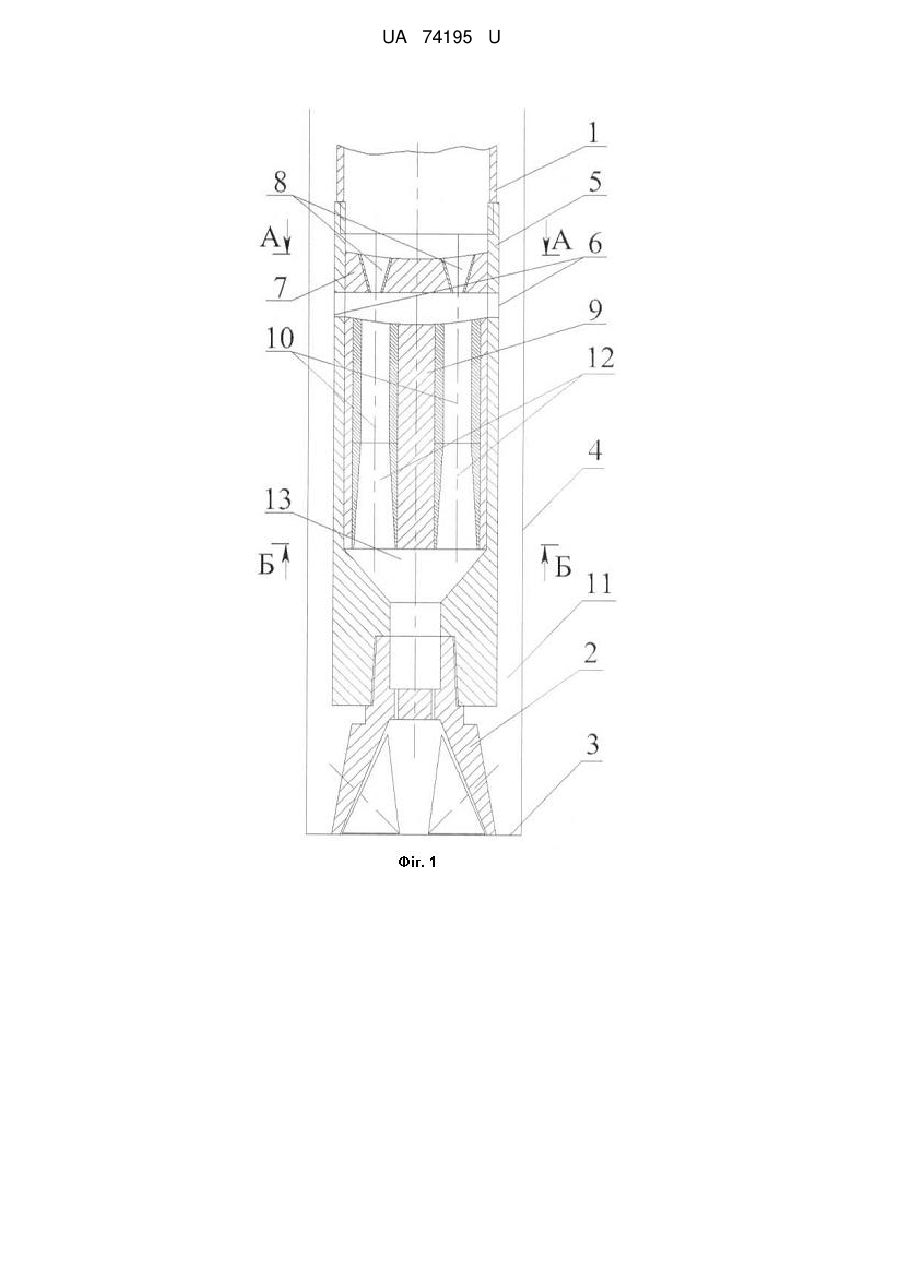

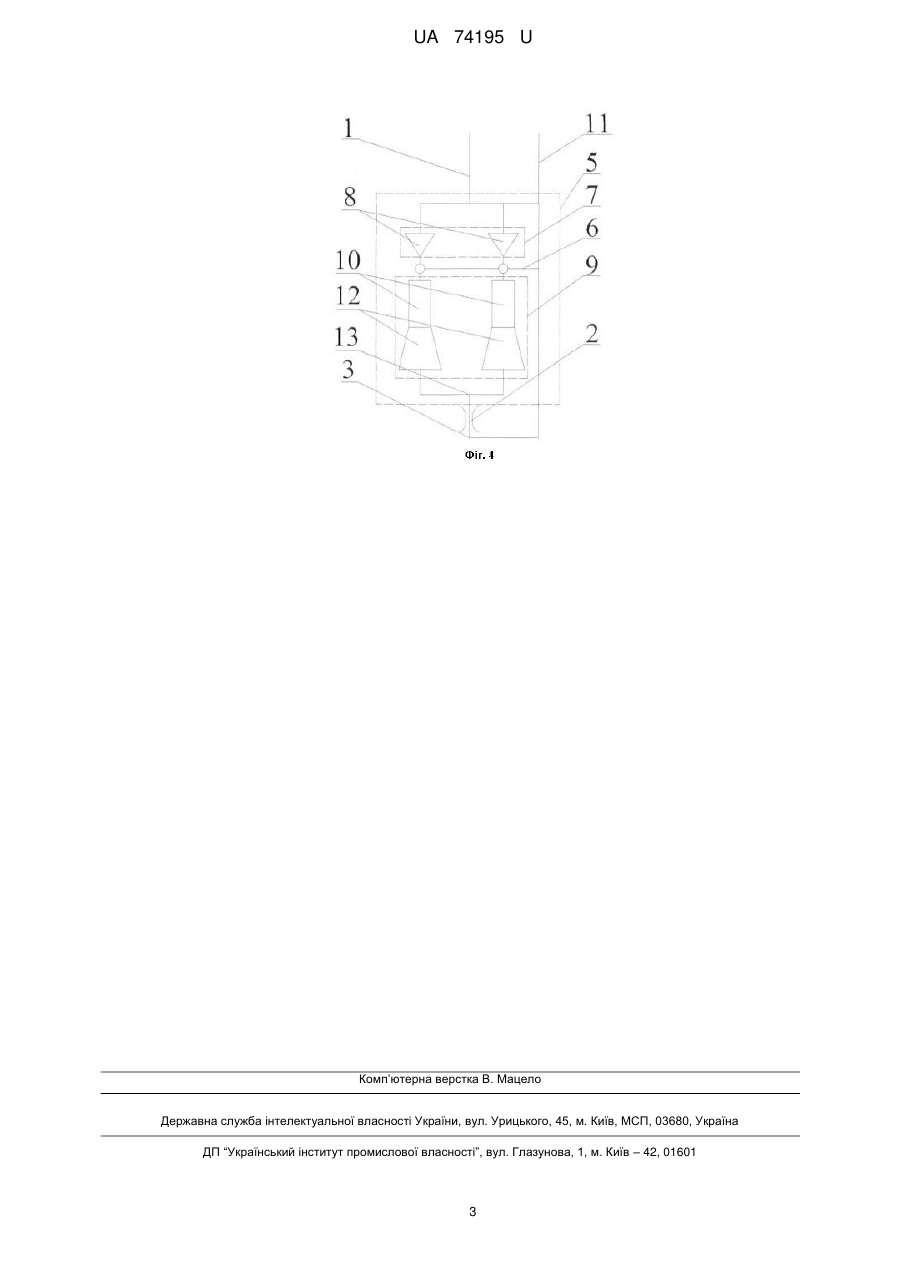

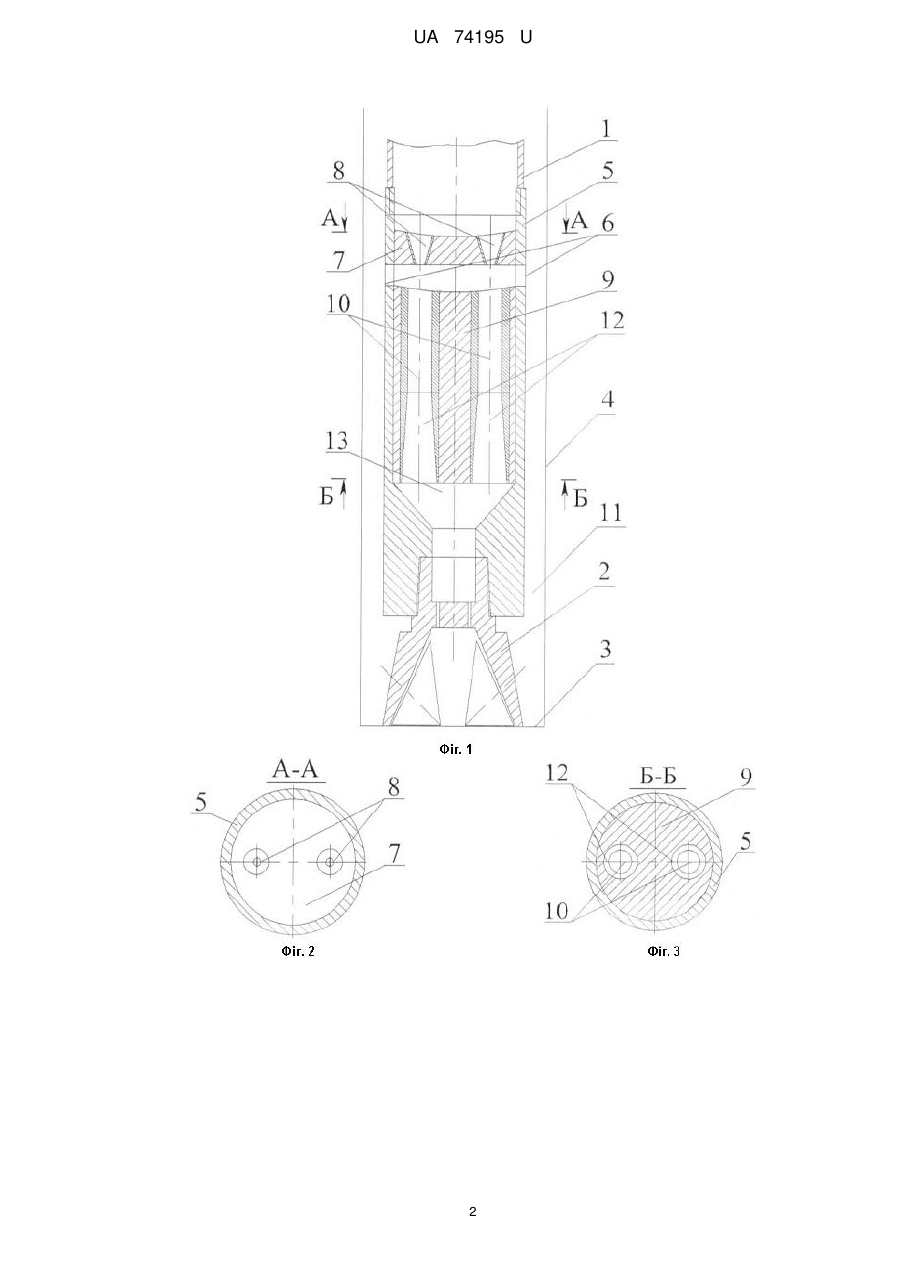

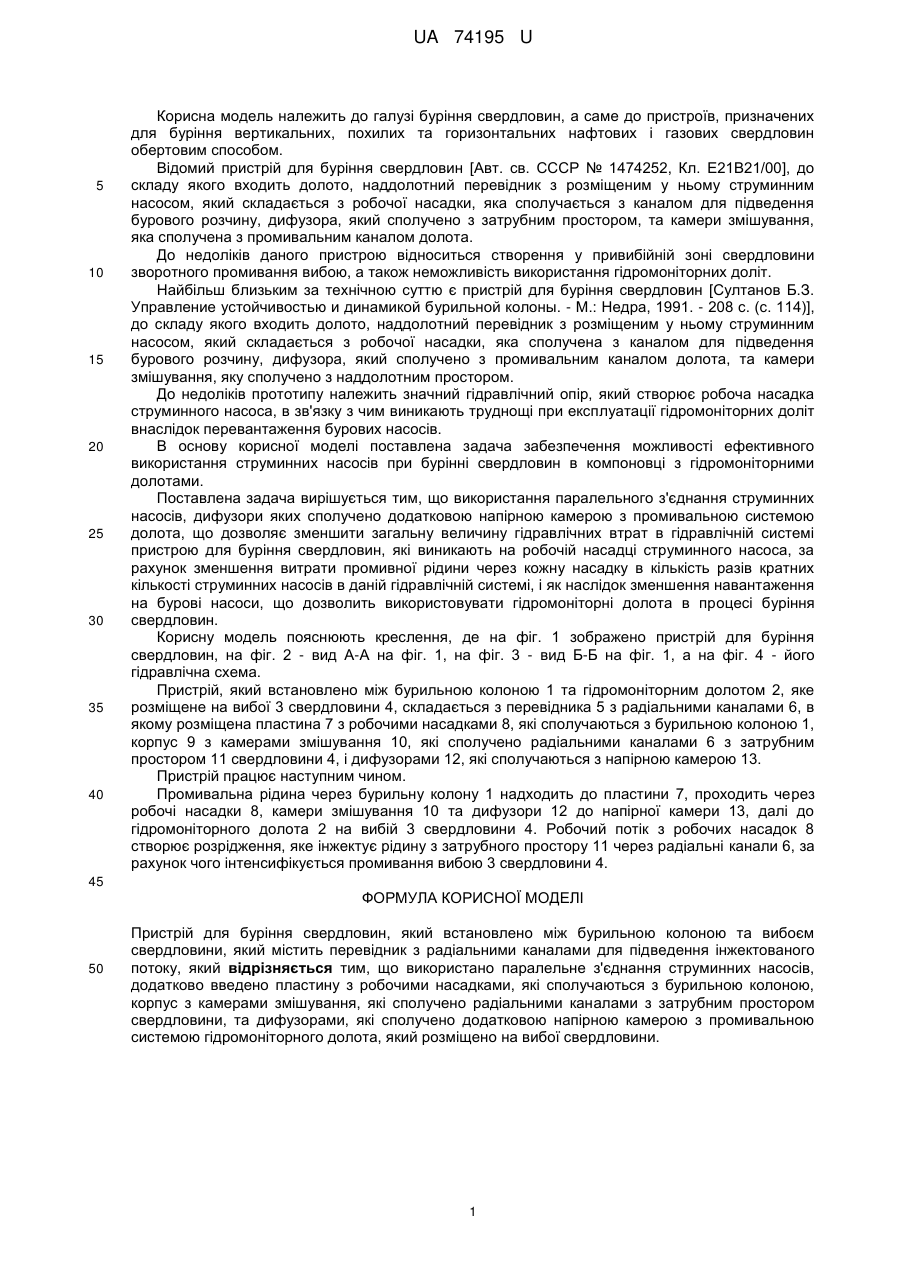

Реферат: UA 74195 U UA 74195 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі буріння свердловин, а саме до пристроїв, призначених для буріння вертикальних, похилих та горизонтальних нафтових і газових свердловин обертовим способом. Відомий пристрій для буріння свердловин [Авт. св. СССР № 1474252, Кл. Е21В21/00], до складу якого входить долото, наддолотний перевідник з розміщеним у ньому струминним насосом, який складається з робочої насадки, яка сполучається з каналом для підведення бурового розчину, дифузора, який сполучено з затрубним простором, та камери змішування, яка сполучена з промивальним каналом долота. До недоліків даного пристрою відноситься створення у привибійній зоні свердловини зворотного промивання вибою, а також неможливість використання гідромоніторних доліт. Найбільш близьким за технічною суттю є пристрій для буріння свердловин [Султанов Б.З. Управление устойчивостью и динамикой бурильной колоны. - М.: Недра, 1991. - 208 с. (с. 114)], до складу якого входить долото, наддолотний перевідник з розміщеним у ньому струминним насосом, який складається з робочої насадки, яка сполучена з каналом для підведення бурового розчину, дифузора, який сполучено з промивальним каналом долота, та камери змішування, яку сполучено з наддолотним простором. До недоліків прототипу належить значний гідравлічний опір, який створює робоча насадка струминного насоса, в зв'язку з чим виникають труднощі при експлуатації гідромоніторних доліт внаслідок перевантаження бурових насосів. В основу корисної моделі поставлена задача забезпечення можливості ефективного використання струминних насосів при бурінні свердловин в компоновці з гідромоніторними долотами. Поставлена задача вирішується тим, що використання паралельного з'єднання струминних насосів, дифузори яких сполучено додатковою напірною камерою з промивальною системою долота, що дозволяє зменшити загальну величину гідравлічних втрат в гідравлічній системі пристрою для буріння свердловин, які виникають на робочій насадці струминного насоса, за рахунок зменшення витрати промивної рідини через кожну насадку в кількість разів кратних кількості струминних насосів в даній гідравлічній системі, і як наслідок зменшення навантаження на бурові насоси, що дозволить використовувати гідромоніторні долота в процесі буріння свердловин. Корисну модель пояснюють креслення, де на фіг. 1 зображено пристрій для буріння свердловин, на фіг. 2 - вид А-А на фіг. 1, на фіг. 3 - вид Б-Б на фіг. 1, а на фіг. 4 - його гідравлічна схема. Пристрій, який встановлено між бурильною колоною 1 та гідромоніторним долотом 2, яке розміщене на вибої 3 свердловини 4, складається з перевідника 5 з радіальними каналами 6, в якому розміщена пластина 7 з робочими насадками 8, які сполучаються з бурильною колоною 1, корпус 9 з камерами змішування 10, які сполучено радіальними каналами 6 з затрубним простором 11 свердловини 4, і дифузорами 12, які сполучаються з напірною камерою 13. Пристрій працює наступним чином. Промивальна рідина через бурильну колону 1 надходить до пластини 7, проходить через робочі насадки 8, камери змішування 10 та дифузори 12 до напірної камери 13, далі до гідромоніторного долота 2 на вибій 3 свердловини 4. Робочий потік з робочих насадок 8 створює розрідження, яке інжектує рідину з затрубного простору 11 через радіальні канали 6, за рахунок чого інтенсифікується промивання вибою 3 свердловини 4. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Пристрій для буріння свердловин, який встановлено між бурильною колоною та вибоєм свердловини, який містить перевідник з радіальними каналами для підведення інжектованого потоку, який відрізняється тим, що використано паралельне з'єднання струминних насосів, додатково введено пластину з робочими насадками, які сполучаються з бурильною колоною, корпус з камерами змішування, які сполучено радіальними каналами з затрубним простором свердловини, та дифузорами, які сполучено додатковою напірною камерою з промивальною системою гідромоніторного долота, який розміщено на вибої свердловини. 1 UA 74195 U 2 UA 74195 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
