Вимірювач магнітного поля

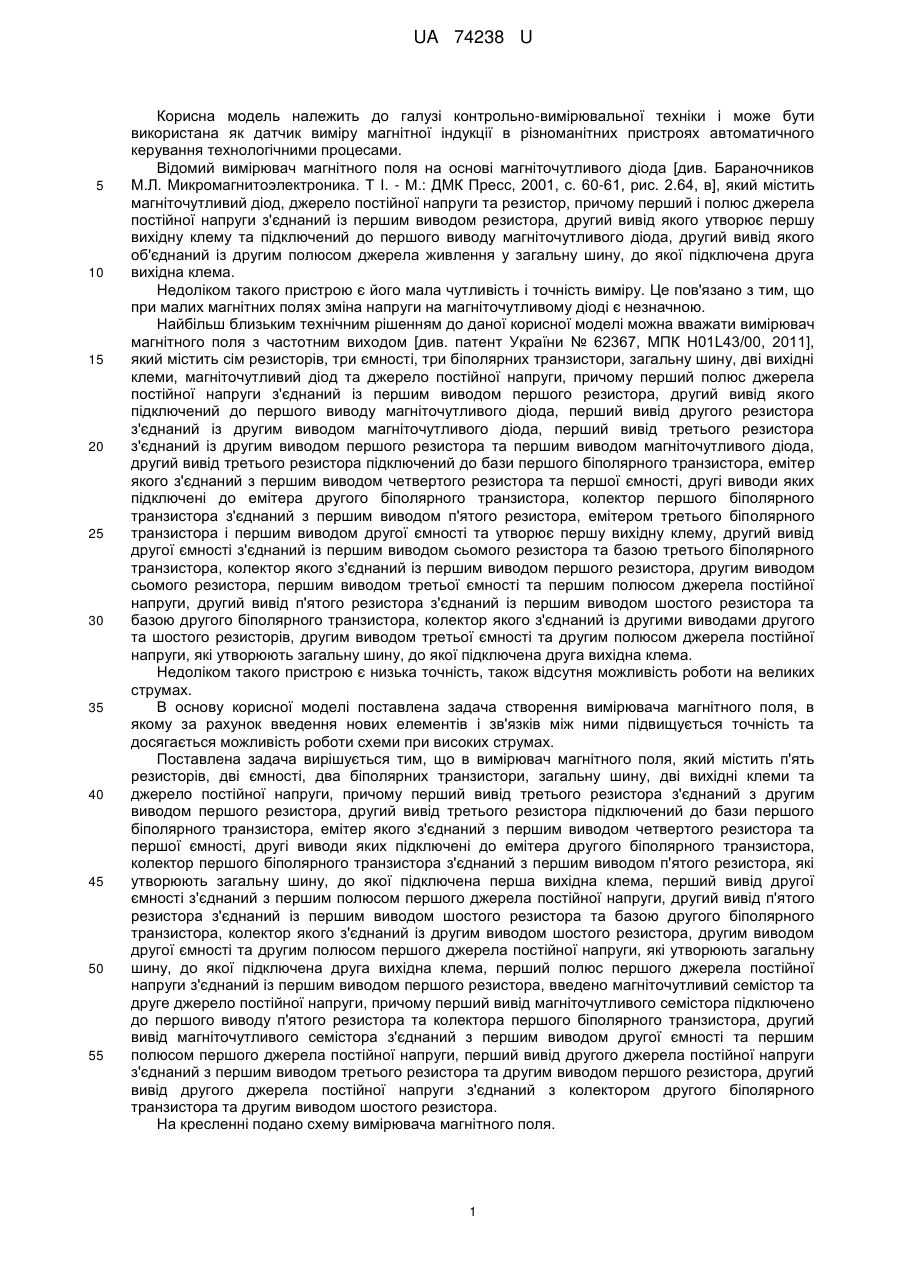

Реферат: Вимірювач магнітного поля містить п'ять резисторів, дві ємності, два біполярних транзистори, загальну шину, дві вихідні клеми та джерело постійної напруги. Введено магніточутливий семістор та друге джерело постійної напруги. UA 74238 U (54) ВИМІРЮВАЧ МАГНІТНОГО ПОЛЯ UA 74238 U UA 74238 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі контрольно-вимірювальної техніки і може бути використана як датчик виміру магнітної індукції в різноманітних пристроях автоматичного керування технологічними процесами. Відомий вимірювач магнітного поля на основі магніточутливого діода [див. Бараночников М.Л. Микромагнитоэлектроника. Т І. - М.: ДМК Пресс, 2001, с. 60-61, рис. 2.64, в], який містить магніточутливий діод, джерело постійної напруги та резистор, причому перший і полюс джерела постійної напруги з'єднаний із першим виводом резистора, другий вивід якого утворює першу вихідну клему та підключений до першого виводу магніточутливого діода, другий вивід якого об'єднаний із другим полюсом джерела живлення у загальну шину, до якої підключена друга вихідна клема. Недоліком такого пристрою є його мала чутливість і точність виміру. Це пов'язано з тим, що при малих магнітних полях зміна напруги на магніточутливому діоді є незначною. Найбільш близьким технічним рішенням до даної корисної моделі можна вважати вимірювач магнітного поля з частотним виходом [див. патент України № 62367, МПК Н01L43/00, 2011], який містить сім резисторів, три ємності, три біполярних транзистори, загальну шину, дві вихідні клеми, магніточутливий діод та джерело постійної напруги, причому перший полюс джерела постійної напруги з'єднаний із першим виводом першого резистора, другий вивід якого підключений до першого виводу магніточутливого діода, перший вивід другого резистора з'єднаний із другим виводом магніточутливого діода, перший вивід третього резистора з'єднаний із другим виводом першого резистора та першим виводом магніточутливого діода, другий вивід третього резистора підключений до бази першого біполярного транзистора, емітер якого з'єднаний з першим виводом четвертого резистора та першої ємності, другі виводи яких підключені до емітера другого біполярного транзистора, колектор першого біполярного транзистора з'єднаний з першим виводом п'ятого резистора, емітером третього біполярного транзистора і першим виводом другої ємності та утворює першу вихідну клему, другий вивід другої ємності з'єднаний із першим виводом сьомого резистора та базою третього біполярного транзистора, колектор якого з'єднаний із першим виводом першого резистора, другим виводом сьомого резистора, першим виводом третьої ємності та першим полюсом джерела постійної напруги, другий вивід п'ятого резистора з'єднаний із першим виводом шостого резистора та базою другого біполярного транзистора, колектор якого з'єднаний із другими виводами другого та шостого резисторів, другим виводом третьої ємності та другим полюсом джерела постійної напруги, які утворюють загальну шину, до якої підключена друга вихідна клема. Недоліком такого пристрою є низька точність, також відсутня можливість роботи на великих струмах. В основу корисної моделі поставлена задача створення вимірювача магнітного поля, в якому за рахунок введення нових елементів і зв'язків між ними підвищується точність та досягається можливість роботи схеми при високих струмах. Поставлена задача вирішується тим, що в вимірювач магнітного поля, який містить п'ять резисторів, дві ємності, два біполярних транзистори, загальну шину, дві вихідні клеми та джерело постійної напруги, причому перший вивід третього резистора з'єднаний з другим виводом першого резистора, другий вивід третього резистора підключений до бази першого біполярного транзистора, емітер якого з'єднаний з першим виводом четвертого резистора та першої ємності, другі виводи яких підключені до емітера другого біполярного транзистора, колектор першого біполярного транзистора з'єднаний з першим виводом п'ятого резистора, які утворюють загальну шину, до якої підключена перша вихідна клема, перший вивід другої ємності з'єднаний з першим полюсом першого джерела постійної напруги, другий вивід п'ятого резистора з'єднаний із першим виводом шостого резистора та базою другого біполярного транзистора, колектор якого з'єднаний із другим виводом шостого резистора, другим виводом другої ємності та другим полюсом першого джерела постійної напруги, які утворюють загальну шину, до якої підключена друга вихідна клема, перший полюс першого джерела постійної напруги з'єднаний із першим виводом першого резистора, введено магніточутливий семістор та друге джерело постійної напруги, причому перший вивід магніточутливого семістора підключено до першого виводу п'ятого резистора та колектора першого біполярного транзистора, другий вивід магніточутливого семістора з'єднаний з першим виводом другої ємності та першим полюсом першого джерела постійної напруги, перший вивід другого джерела постійної напруги з'єднаний з першим виводом третього резистора та другим виводом першого резистора, другий вивід другого джерела постійної напруги з'єднаний з колектором другого біполярного транзистора та другим виводом шостого резистора. На кресленні подано схему вимірювача магнітного поля. 1 UA 74238 U 5 10 15 20 25 30 35 40 45 50 55 60 Пристрій містить перший 1, другий 2, четвертий 6, п'ятий 8 та шостий 9 резистори, першу 5 та другу 11 ємності, перший 4 та другий 7 біполярні транзистори, загальну шину, дві вихідні клеми, магніточутливий семістор 10 і перше 12 та друге 3 джерела постійної напруги, причому перший вивід третього резистора 2 з'єднаний з другим виводом першого резистора 1, другий вивід третього резистора 2 підключений до бази першого біполярного транзистора 4, емітер якого з'єднаний з першим виводом четвертого резистора 6 та першої ємності 5, другі виводи яких підключені до емітера другого біполярного транзистора 7, колектор першого біполярного транзистора 4 з'єднаний з першим виводом п'ятого резистора 8, які утворюють загальну шину, до якої підключена перша вихідна клема, перший вивід другої ємності 11 з'єднаний з першим полюсом першого джерела постійної напруги 12, другий вивід п'ятого резистора 8 з'єднаний із першим виводом шостого резистора 9 та базою другого біполярного транзистора 7, колектор якого з'єднаний із другим виводом шостого резистора 9, другим виводом другої ємності 11 та другим полюсом першого джерела постійної напруги 12, які утворюють загальну шину, до якої підключена друга вихідна клема, перший полюс першого джерела постійної напруги 12 з'єднаний із першим виводом першого резистора 1, перший вивід магніточутливого семістора 10 підключено до першого виводу п'ятого резистора 8 та колектора першого біполярного транзистора 4, другий вивід магніточутливого семістора 10 з'єднаний з першим виводом другої ємності 11 та першим полюсом першого джерела постійної напруги 12, перший вивід другого джерела постійної напруги 3 з'єднаний з першим виводом третього резистора 2 та другим виводом першого резистора 1, другий вивід другого джерела постійної напруги 3 з'єднаний з колектором другого біполярного транзистора 7 та другим виводом шостого резистора 9. Вимірювач магнітного поля працює наступним чином. В початковий момент часу магнітне поле не діє на магніточутливий семістор 10. Підвищення напруги першого джерела постійної напруги 12 і другого джерела постійної напруги 3 до величини, коли на електродах колектор першого біполярного транзистора 4 і колектор другого біполярного транзистора 7 виникає відомий опір, який приводить до виникнення електричних коливань в контурі, який утворений паралельним включенням повного опору з ємнісною складовою на електродах колектор першого біполярного транзистора 4 і колектор другого біполярного транзистора 8 та повного опору з індуктивною складовою га магніточутливому семісторі 10. За рахунок вибору постійної напруги живлення здійснюється лінеаризація функції перетворення. Перший 1, третій 2, п'ятий 8 та шостий 9 резистори визначають живлення першого 4 та другого 7 біполярних транзисторів та магніточутливого семістора 10 від першого 12 та другого 3 джерел постійної напруги. Також четвертий резистор 6 та перша ємність 5 виконують роль термокомпенсації повного опору з ємнісною складовою на електродах колектор першого біполярного транзистора 4 і колектор другого біполярного транзистора 7. Друга ємність 11 запобігає проходженню змінного струму через перше джерело постійної напруги 12. При наступній дії магнітного поля на магніточутливий семістор 10 змінюється напруга на ньому, що викликає зміну ємнісної складової повного опору на електродах колектор першого біполярного транзистора 4 і колектор другого біполярного транзистора 7, а це, в свою чергу, викликає зміну резонансної частоти коливального контуру, яка є інформативним параметром для визначення величини магнітного поля. Використання запропонованого пристрою суттєво підвищує точність виміру магнітної індукції за рахунок використання як магніточутливого елемента семістора. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Вимірювач магнітного поля, який містить п'ять резисторів, дві ємності, два біполярних транзистори, загальну шину, дві вихідні клеми та джерело постійної напруги, причому перший вивід третього резистора з'єднаний з другим виводом першого резистора, другий вивід третього резистора підключений до бази першого біполярного транзистора, емітер якого з'єднаний з першим виводом четвертого резистора та першої ємності, другі виводи яких підключені до емітера другого біполярного транзистора, колектор першого біполярного транзистора з'єднаний з першим виводом п'ятого резистора, які утворюють загальну шину, до якої підключена перша вихідна клема, перший вивід другої ємності з'єднаний з першим полюсом першого джерела постійної напруги, другий вивід п'ятого резистора з'єднаний із першим виводом шостого резистора та базою другого біполярного транзистора, колектор якого з'єднаний із другим виводом шостого резистора, другим виводом другої ємності та другим полюсом першого джерела постійної напруги, які утворюють загальну шину, до якої підключена друга вихідна клема, перший полюс першого джерела постійної напруги з'єднаний із першим виводом першого резистора, який відрізняється тим, що введено магніточутливий семістор та друге 2 UA 74238 U 5 джерело постійної напруги, причому перший вивід магніточутливого семістора підключено до першого виводу п'ятого резистора та колектора першого біполярного транзистора, другий вивід магніточутливого семістора з'єднаний з першим виводом другої ємності та першим полюсом першого джерела постійної напруги, перший вивід другого джерела постійної напруги з'єднаний з першим виводом третього резистора та другим виводом першого резистора, другий вивід другого джерела постійної напруги з'єднаний з колектором другого біполярного транзистора та другим виводом шостого резистора. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
