Осьовий вентилятор

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 743

Опубліковано: 15.03.2001

Автори: Лаптєв Анатолій Григорович, Сенніков Віталій Федорович, Мізін Вадим Олександрович

Завантажити PDF файл.

Формула / Реферат

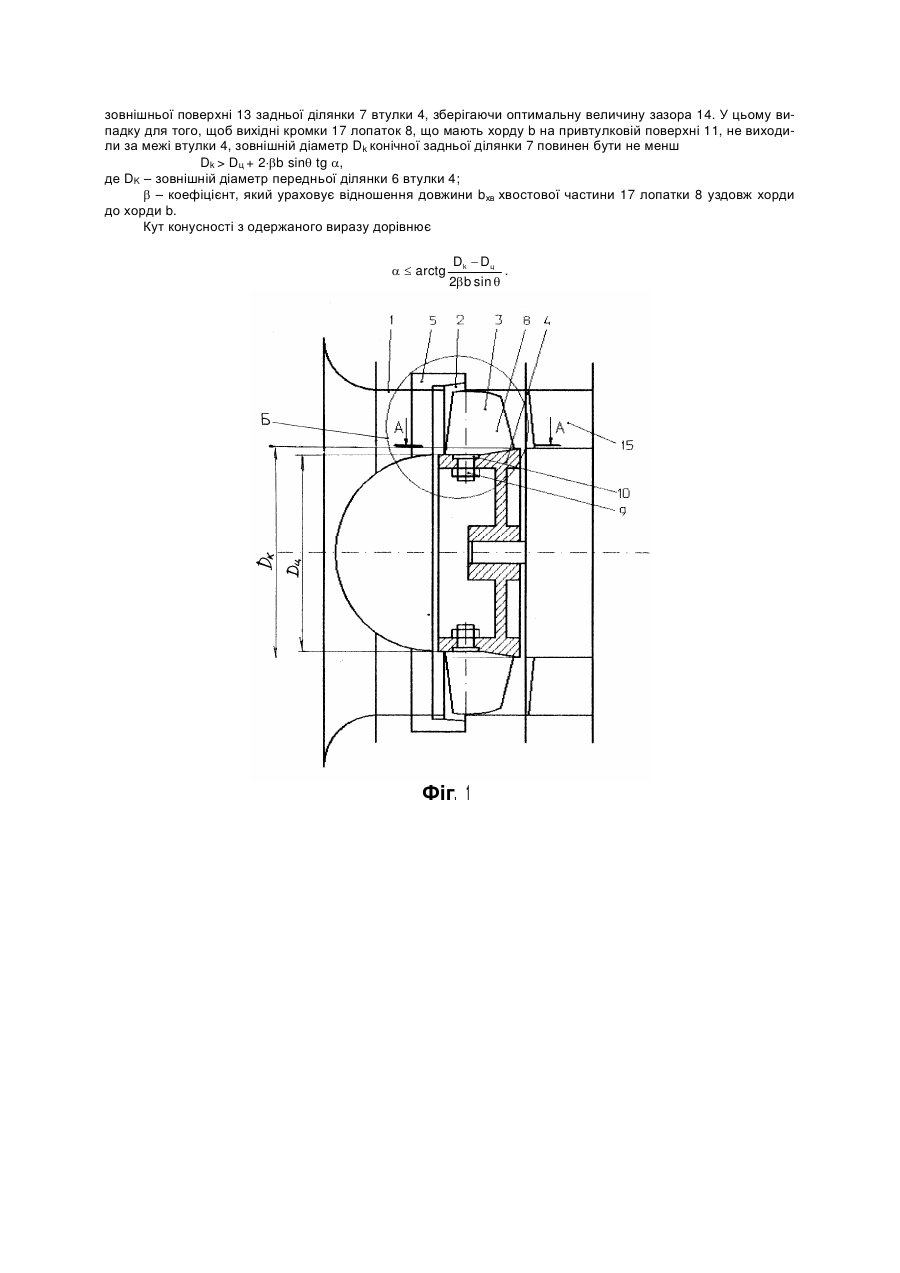

Осьовий вентилятор, що має циліндричний корпус э кільцевою камерою, оснащеною решіткою випрямних лопаток, розміщене в корпусі робоче колесо з поворотними лопатками, установленими на втулці, передня ділянка якої мас циліндричну форму, а задня виконана у вигляді зрізаного конуса, і випрямний апарат, розміщений в корпусі за робочим колесом, який відрізняється тим, що він виконаний з передньою ділянкою втулки, що виходить за межі кільцевої камери, і задньою ділянкою втулки, що має можливість змінення кута конусності α відповідно до виразу

де Dk - зовнішній діаметр задньої ділянки втулки;

Dц - зовнішній діаметр передньої ділянки втулки;

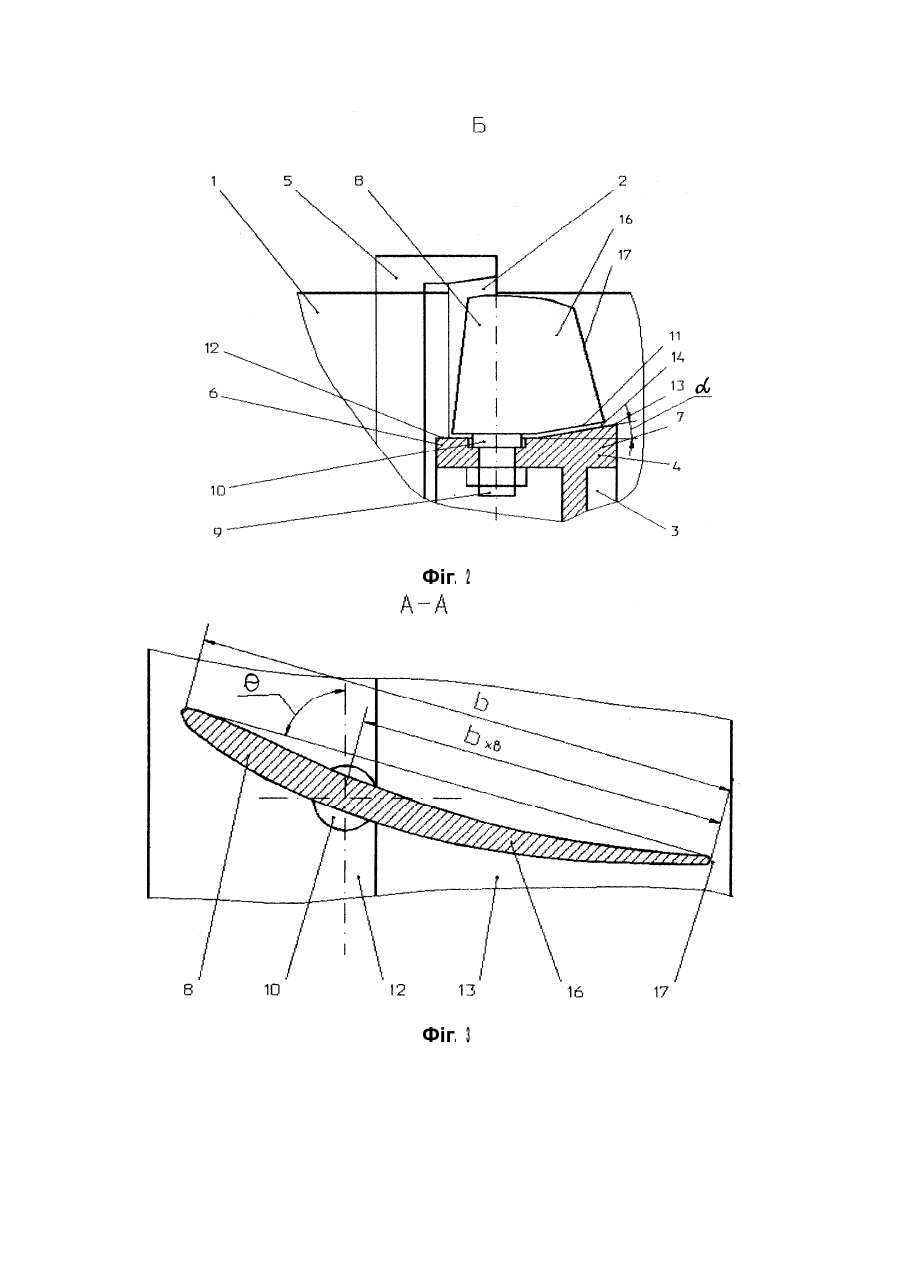

β - коефіцієнт, що ураховує відношення довжини хвостової частини лопатки уздовж хорди до хорди профілю лопатки на привтулковій поверхні;

b - хорда профілю лопатки на привтулковій поверхні;

θ - кут установки привтулкової поверхні лопатки на колесі.

Додаткова інформація

Назва патенту англійською

Axial fan

Автори англійською

Sennikov Vitalii Fedorovych, Laptiev Anatolii Hryhorovych, Mizin Vadym Oleksandrovych

Назва патенту російською

Осевой вентилятор

Автори російською

Сенников Виталий Федорович, Лаптев Анатолий Григорьевич, Мизин Вадим Александрович

МПК / Мітки

МПК: F04D 19/00

Мітки: вентилятор, осьовий
