1. Перекриття будинку, що містить залізобетонні балки, виконані із двох шарів бетону з армуванням, при цьому нижній шар - важкий бетон, верхній шар - ніздрюватий бетон, яке відрізняється тим, що воно виконане збірно-монолітним, при цьому армування кожної залізобетонної балки виконано як просторовий каркас з арматурних стрижнів у вигляді тригранної призми, одна бічна грань якої розміщена у нижньому шарі бетону, а як ніздрюватий бетон воно містить пінобетон у вигляді суцільного монолітного шару.

2. Перекриття за п. 1, яке відрізняється тим, що повздовжні арматурні стрижні просторового каркаса з'єднані між собою за допомогою поперечних арматурних стрижнів з утворенням прямокутних або трикутних ґраток.

Текст

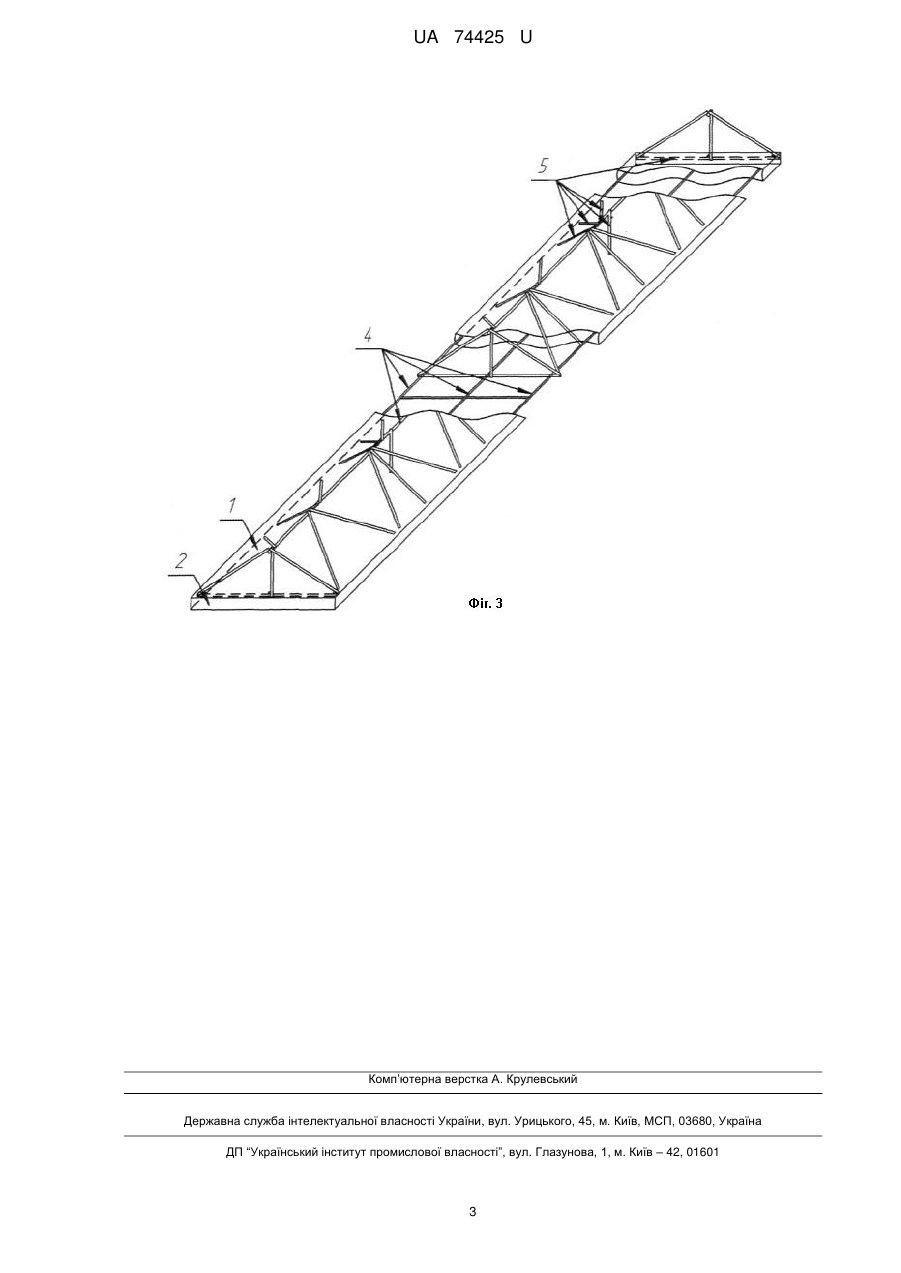

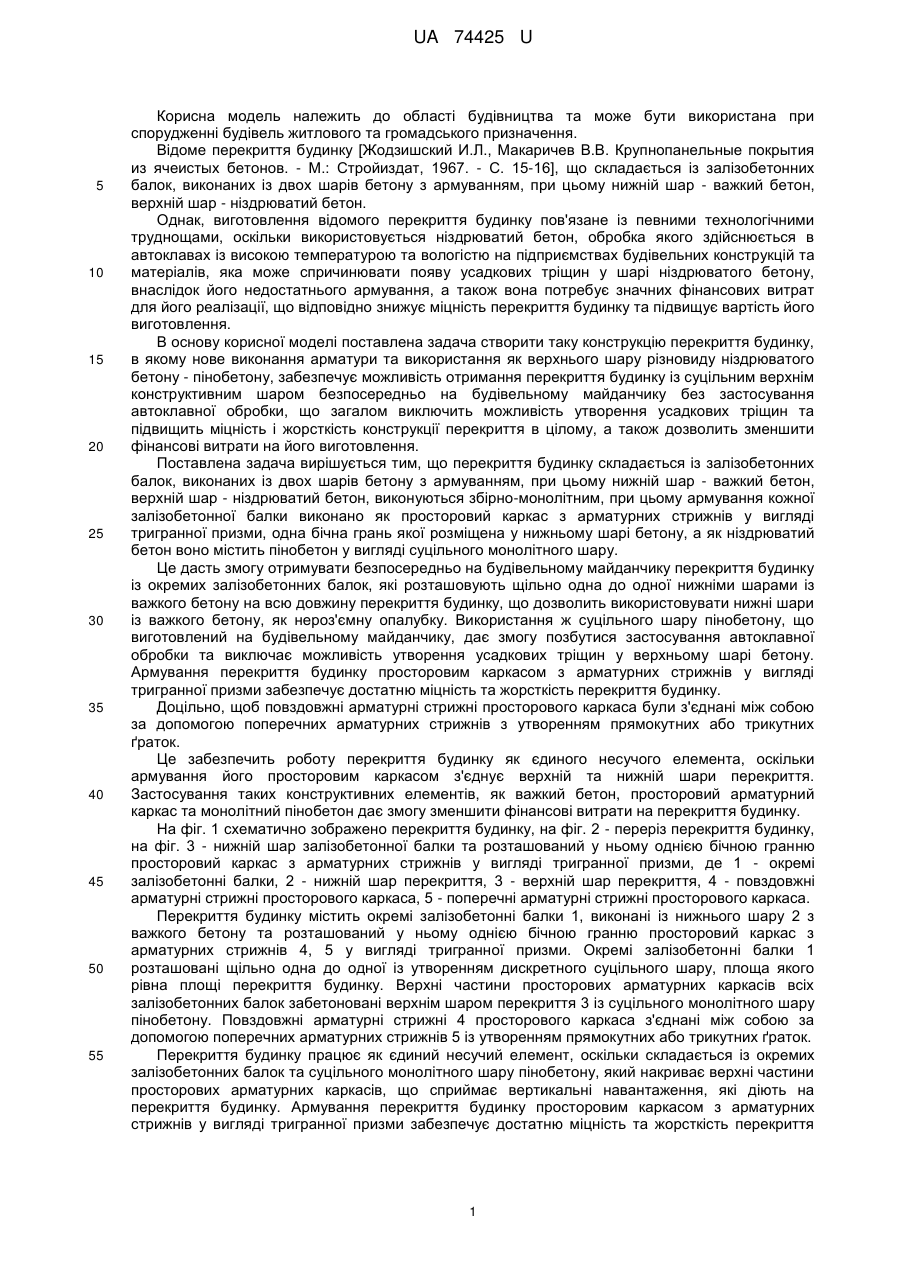

Реферат: UA 74425 U UA 74425 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до області будівництва та може бути використана при спорудженні будівель житлового та громадського призначення. Відоме перекриття будинку [Жодзишский И.Л., Макаричев В.В. Крупнопанельные покрытия из ячеистых бетонов. - М.: Стройиздат, 1967. - С. 15-16], що складається із залізобетонних балок, виконаних із двох шарів бетону з армуванням, при цьому нижній шар - важкий бетон, верхній шар - ніздрюватий бетон. Однак, виготовлення відомого перекриття будинку пов'язане із певними технологічними труднощами, оскільки використовується ніздрюватий бетон, обробка якого здійснюється в автоклавах із високою температурою та вологістю на підприємствах будівельних конструкцій та матеріалів, яка може спричинювати появу усадкових тріщин у шарі ніздрюватого бетону, внаслідок його недостатнього армування, а також вона потребує значних фінансових витрат для його реалізації, що відповідно знижує міцність перекриття будинку та підвищує вартість його виготовлення. В основу корисної моделі поставлена задача створити таку конструкцію перекриття будинку, в якому нове виконання арматури та використання як верхнього шару різновиду ніздрюватого бетону - пінобетону, забезпечує можливість отримання перекриття будинку із суцільним верхнім конструктивним шаром безпосередньо на будівельному майданчику без застосування автоклавної обробки, що загалом виключить можливість утворення усадкових тріщин та підвищить міцність і жорсткість конструкції перекриття в цілому, а також дозволить зменшити фінансові витрати на його виготовлення. Поставлена задача вирішується тим, що перекриття будинку складається із залізобетонних балок, виконаних із двох шарів бетону з армуванням, при цьому нижній шар - важкий бетон, верхній шар - ніздрюватий бетон, виконуються збірно-монолітним, при цьому армування кожної залізобетонної балки виконано як просторовий каркас з арматурних стрижнів у вигляді тригранної призми, одна бічна грань якої розміщена у нижньому шарі бетону, а як ніздрюватий бетон воно містить пінобетон у вигляді суцільного монолітного шару. Це дасть змогу отримувати безпосередньо на будівельному майданчику перекриття будинку із окремих залізобетонних балок, які розташовують щільно одна до одної нижніми шарами із важкого бетону на всю довжину перекриття будинку, що дозволить використовувати нижні шари із важкого бетону, як нероз'ємну опалубку. Використання ж суцільного шару пінобетону, що виготовлений на будівельному майданчику, дає змогу позбутися застосування автоклавної обробки та виключає можливість утворення усадкових тріщин у верхньому шарі бетону. Армування перекриття будинку просторовим каркасом з арматурних стрижнів у вигляді тригранної призми забезпечує достатню міцність та жорсткість перекриття будинку. Доцільно, щоб повздовжні арматурні стрижні просторового каркаса були з'єднані між собою за допомогою поперечних арматурних стрижнів з утворенням прямокутних або трикутних ґраток. Це забезпечить роботу перекриття будинку як єдиного несучого елемента, оскільки армування його просторовим каркасом з'єднує верхній та нижній шари перекриття. Застосування таких конструктивних елементів, як важкий бетон, просторовий арматурний каркас та монолітний пінобетон дає змогу зменшити фінансові витрати на перекриття будинку. На фіг. 1 схематично зображено перекриття будинку, на фіг. 2 - переріз перекриття будинку, на фіг. 3 - нижній шар залізобетонної балки та розташований у ньому однією бічною гранню просторовий каркас з арматурних стрижнів у вигляді тригранної призми, де 1 - окремі залізобетонні балки, 2 - нижній шар перекриття, 3 - верхній шар перекриття, 4 - повздовжні арматурні стрижні просторового каркаса, 5 - поперечні арматурні стрижні просторового каркаса. Перекриття будинку містить окремі залізобетонні балки 1, виконані із нижнього шару 2 з важкого бетону та розташований у ньому однією бічною гранню просторовий каркас з арматурних стрижнів 4, 5 у вигляді тригранної призми. Окремі залізобетонні балки 1 розташовані щільно одна до одної із утворенням дискретного суцільного шару, площа якого рівна площі перекриття будинку. Верхні частини просторових арматурних каркасів всіх залізобетонних балок забетоновані верхнім шаром перекриття 3 із суцільного монолітного шару пінобетону. Повздовжні арматурні стрижні 4 просторового каркаса з'єднані між собою за допомогою поперечних арматурних стрижнів 5 із утворенням прямокутних або трикутних ґраток. Перекриття будинку працює як єдиний несучий елемент, оскільки складається із окремих залізобетонних балок та суцільного монолітного шару пінобетону, який накриває верхні частини просторових арматурних каркасів, що сприймає вертикальні навантаження, які діють на перекриття будинку. Армування перекриття будинку просторовим каркасом з арматурних стрижнів у вигляді тригранної призми забезпечує достатню міцність та жорсткість перекриття 1 UA 74425 U будинку. Виготовлення даного перекриття будинку є технологічно просте й економічно ефективне. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 1. Перекриття будинку, що містить залізобетонні балки, виконані із двох шарів бетону з армуванням, при цьому нижній шар - важкий бетон, верхній шар - ніздрюватий бетон, яке відрізняється тим, що воно виконане збірно-монолітним, при цьому армування кожної залізобетонної балки виконано як просторовий каркас з арматурних стрижнів у вигляді тригранної призми, одна бічна грань якої розміщена у нижньому шарі бетону, а як ніздрюватий бетон воно містить пінобетон у вигляді суцільного монолітного шару. 2. Перекриття за п. 1, яке відрізняється тим, що повздовжні арматурні стрижні просторового каркаса з'єднані між собою за допомогою поперечних арматурних стрижнів з утворенням прямокутних або трикутних ґраток. 2 UA 74425 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
