Спосіб виготовлення сталезалізобетонної балки перекриття в умовах реконструкції будинку
Номер патенту: 43394
Опубліковано: 10.08.2009
Автори: Івженко Світлана Юріївна, Рудинок Олександр Михайлович, Радецький Сергій Борисович, Бабічев Павло Єгорович
Формула / Реферат
Спосіб виготовлення сталезалізобетонної балки перекриття в умовах реконструкції будинку, який включає заміну опирання плит перекриття на стіну опиранням на балку в одному рівні, який відрізняється тим, що балка виготовляється безпосередньо в перекритті будинку, а її сталева частина має коробчастий складений переріз з ребрами у верхній зоні, які замонолічуються в швах залізобетонного настилу, та з підсиленими полицями унизу для опирання існуючих плит перекриття.
Текст

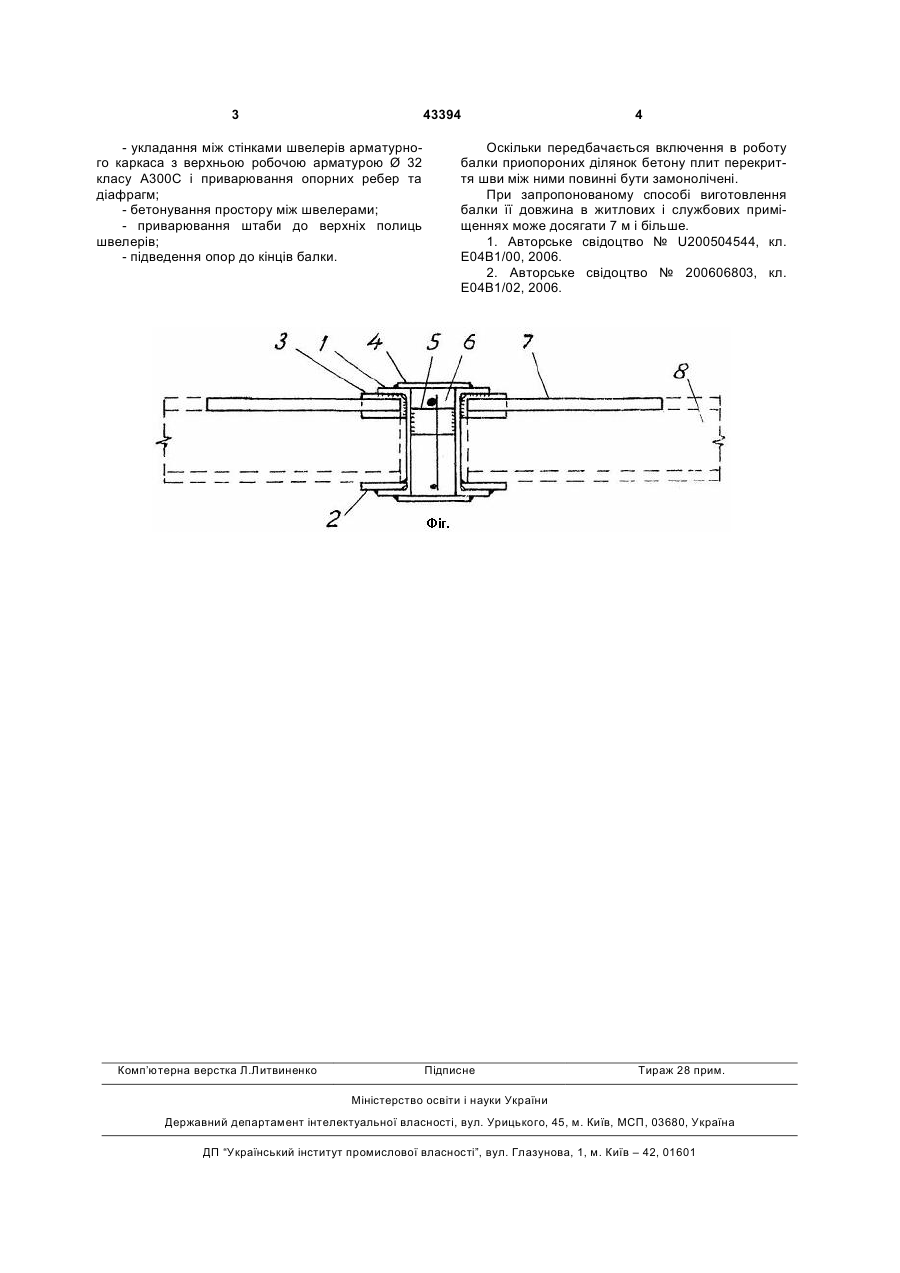

Спосіб виготовлення сталезалізобетонної балки перекриття в умовах реконструкції будинку, який включає заміну опирання плит перекриття на стіну опиранням на балку в одному рівні, який відрізняється тим, що балка виготовляється безпосередньо в перекритті будинку, а її сталева частина має коробчастий складений переріз з ребрами у верхній зоні, які замонолічуються в швах залізобетонного настилу, та з підсиленими полицями унизу для опирання існуючих плит перекриття. (19) (21) u200903641 (22) 14.04.2009 (24) 10.08.2009 (46) 10.08.2009, Бюл.№ 15, 2009 р. (72) РУДІНОК ОЛЕКСАНДР МИХАЙЛОВИЧ, БАБІЧЕВ ПАВЛО ЄГОРОВИЧ, ІВЖЕНКО СВІТЛАНА ЮРІЇВНА, РАДЕЦЬКИЙ СЕРГІЙ БОРИСОВИЧ (73) РУДІНОК ОЛЕКСАНДР МИХАЙЛОВИЧ, БАБІЧЕВ ПАВЛО ЄГОРОВИЧ, ІВЖЕНКО СВІТЛАНА ЮРІЇВНА, РАДЕЦЬКИЙ СЕРГІЙ БОРИСОВИЧ 3 43394 - укладання між стінками швелерів арматурного каркаса з верхньою робочою арматурою Ø 32 класу А300С і приварювання опорних ребер та діафрагм; - бетонування простору між швелерами; - приварювання штаби до верхніх полиць швелерів; - підведення опор до кінців балки. Комп’ютерна верстка Л.Литвиненко 4 Оскільки передбачається включення в роботу балки приопороних ділянок бетону плит перекриття шви між ними повинні бути замонолічені. При запропонованому способі виготовлення балки її довжина в житлових і службових приміщеннях може досягати 7 м і більше. 1. Авторське свідоцтво № U200504544, кл. Е04В1/00, 2006. 2. Авторське свідоцтво № 200606803, кл. Е04В1/02, 2006. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod to make steel reinforced concrete girder under conditions of alteration work
Автори англійськоюRudinok Oleksandr Mykhailovych, Babichev Pavlo Yehorovych, Ivzhenko Svitlana Yuriivna, Radetskyi Serhii Borysovych
Назва патенту російськоюСпособ изготовления сталежелезобетонной балки перекрытия в условиях реконструкции дома
Автори російськоюРудинок Александр Михайлович, Бабичев Павел Егорович, Ивженко Светлана Юрьевна, Радецкий Сергей Борисович
МПК / Мітки
МПК: E04B 1/02
Мітки: будинку, виготовлення, реконструкції, сталезалізобетонної, балки, спосіб, умовах, перекриття
