Перекриття

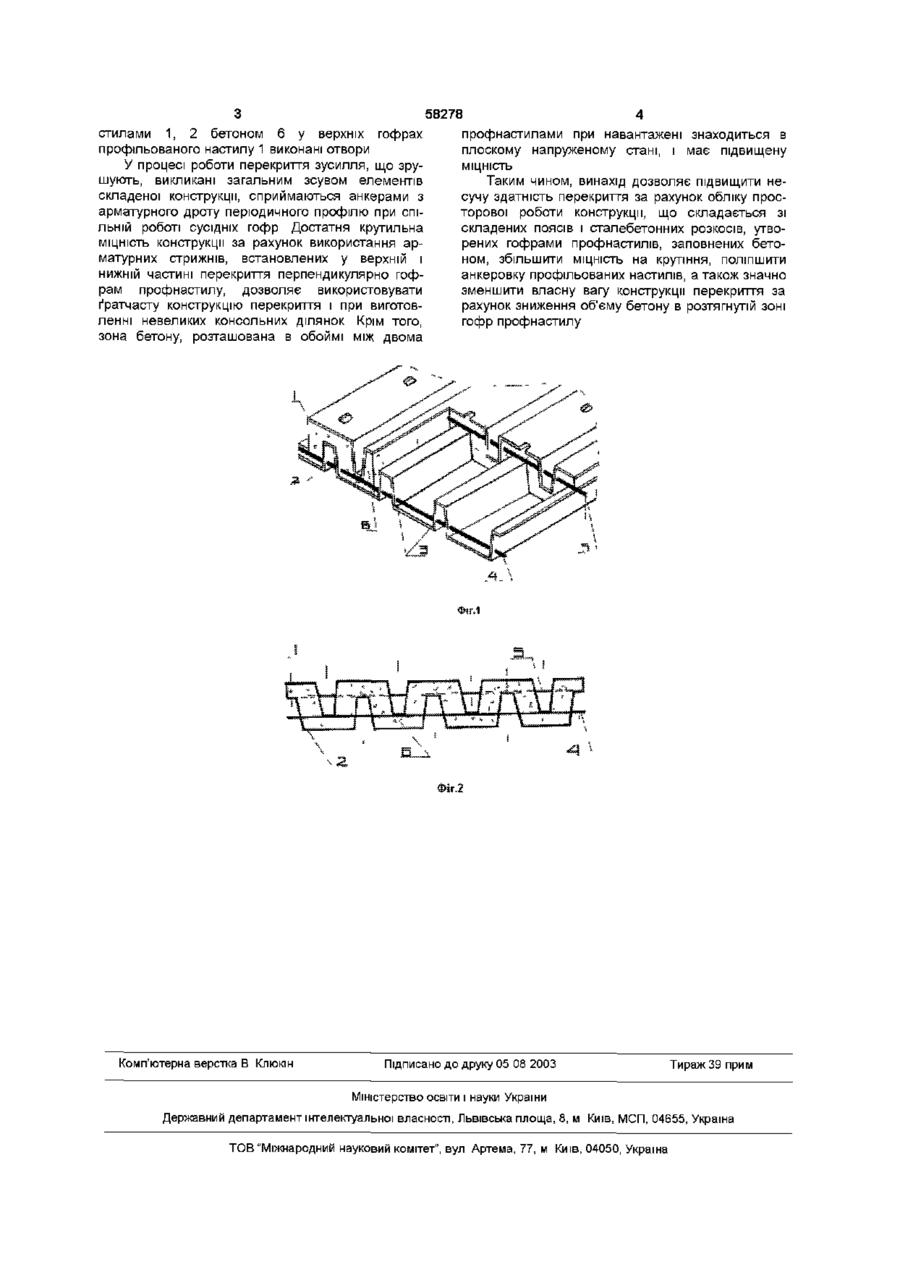

Перекриття, що включає сталеві настили, розміщений між ними бетон і анкерні пристрої, яке відрізняється тим, що сталеві настили виконані профільованими з розташуванням верхнього відносно до нижнього дзеркально зі зсувом осей гофр на 1/2 довжини хвилі і вкладені один в одний, Винахід відноситься до будівництва і може бути використаний при зведенні перекриттів і покрить цивільних і промислових будівель Відоме перекриття з профільованою листовою арматурою з гнутими хвилеподібними пластинчатими анкерами, розташованими на нижніх поверхнях гофр настилу і з'єднані з ними (Авт свид № 709772, кл Е 04 В 5/40, опубл в Бюл № 2, 1980 г) Відоме перекриття, що включає сталеві настили, розміщений між ними бетон і анкерні пристрої (Авт свид № 1196462, кл Е 04 В 5/40, опубл в Бюл №45,1985) Недоліком відомих винаходів є складна технологія виготовлення, достатньо велика вага конструкції, незначна несуча здатність, невеликий опір загальному зсуву елементів конструкції, низька МІЦНІСТЬ на згін в поперечному напрямку та на крутіння В основу винаходу покладено завдання створити таке перекриття, у якому нове дзеркальне розташування профільованих настилів з шаром бетону між гофрами і анкерними пристроями з арматурного дроту дозволяють підвищити несучу здатність перекриття в двох взаємо перпендикулярних напрямках, збільшити МІЦНІСТЬ на крутіння, знизити власну вагу конструкції, спростити технологію виготовлення, поліпшити умови сприйняття загального зсуву елементів складеної конструкції Поставлене завдання досягається тим, що у перекритті, яке включає сталеві настили, розміщений між ними бетон і анкерні пристрої, згідно з винаходом сталеві настили виконані профільовани ми з розташуванням верхнього відносно до нижнього дзеркально зі зсувом осей гофр на 1/2 довжини хвилі і вкладені один в інший, анкерні пристрої виконані з арматурного дроту, розташованого в отворах перпендикулярно гофрам профільованих настилів, що дозволяє підвищити несучу здатність перекриття в двох взаємо перпендикулярних напрямках, збільшити МІЦНІСТЬ на крутіння, знизити власну вагу конструкції, спростити технологію виготовлення, поліпшити умови сприйняття загального зсуву елементів складеної конструкції На фіг 1 представлена конструкція перекриття Перекриття утворене дзеркальним розташуванням верхнього 1 і нижнього 2 профільованих настилів зі зсувом осей сусідніх гофр на 1/2 довжини хвилі У гофрах профільованих настилів виконані отвори 3 із кроком 200 мм для установки стрижнів арматурного дроту періодичного профілю анкерні пристрої виконані з арматурного дроту, розташованого в отворах перпендикулярно гофрам профільованих настилів 4,5 ( 0 ЗВрІІ) Простір між гофрами профільованих настилів заповнено бетоном 6 При виготовленні нижній профільований настил 2, що одночасно є опалубкою, з встановленим дротом 4 ( 0 З В р І І ) заповнюється бетоном Верхній профільований настил 1 за допомогою вібробалок вдавлюється в нижній 2 і утворює хвилеподібний профіль плити перекриття Товщина бетонного шару полки плити перекриття утворюється за допомогою фіксуючих стрижнів арматурного дроту 5, попередньо встановлених в отвори верхнього профільованого настилу Для повного заповнення простору між профільованими на 00 00 ю 58278 етилами 1, 2 бетоном 6 у верхніх гофрах профільованого настилу 1 виконані отвори У процесі роботи перекриття зусилля, що зрушують, викликані загальним зсувом елементів складеної конструкції, сприймаються анкерами з арматурного дроту періодичного профілю при СПІЛЬНІЙ роботі сусідніх гофр Достатня крутильна МІЦНІСТЬ конструкції за рахунок використання арматурних стрижнів, встановлених у верхній і нижній частині перекриття перпендикулярно гофрам профнастилу, дозволяє використовувати ґратчасту конструкцію перекриття і при виготовленні невеликих консольних ділянок Крім того, зона бетону, розташована в обоймі між двома Комп'ютерна верстка В Клюкш профнастилами при навантажені знаходиться в плоскому напруженому стані, і має підвищену МІЦНІСТЬ Таким чином, винахід дозволяє підвищити несучу здатність перекриття за рахунок обліку просторової роботи конструкції, що складається зі складених поясів і сталебетонних розкосів, утворених гофрами профнастилів, заповнених бетоном, збільшити МІЦНІСТЬ на крутіння, поліпшити анкеровку профільованих настилів, а також значно зменшити власну вагу конструкції перекриття за рахунок зниження об'єму бетону в розтягнутій зоні гофр профнастилу Підписано до друку 05 08 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
