Пломба вм

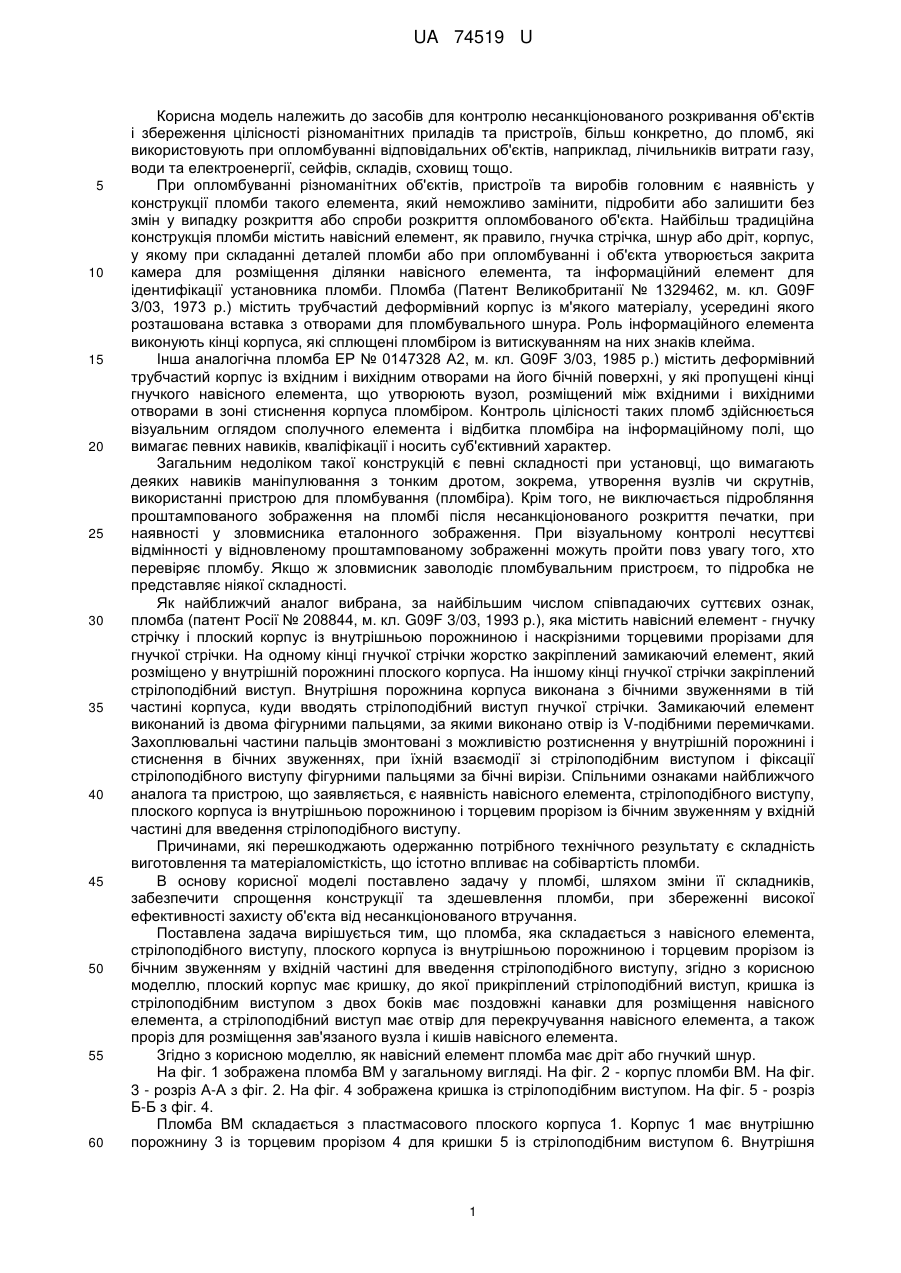

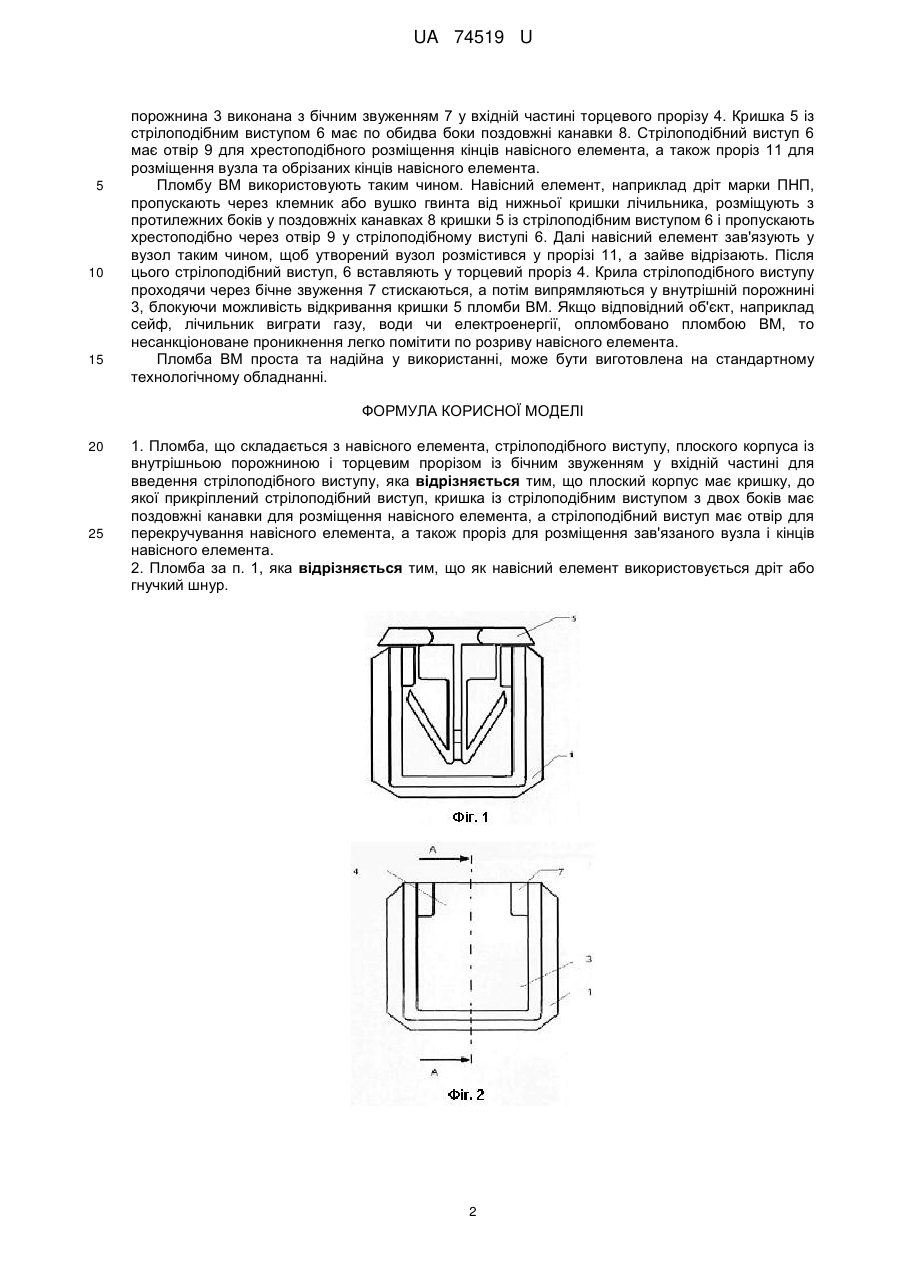

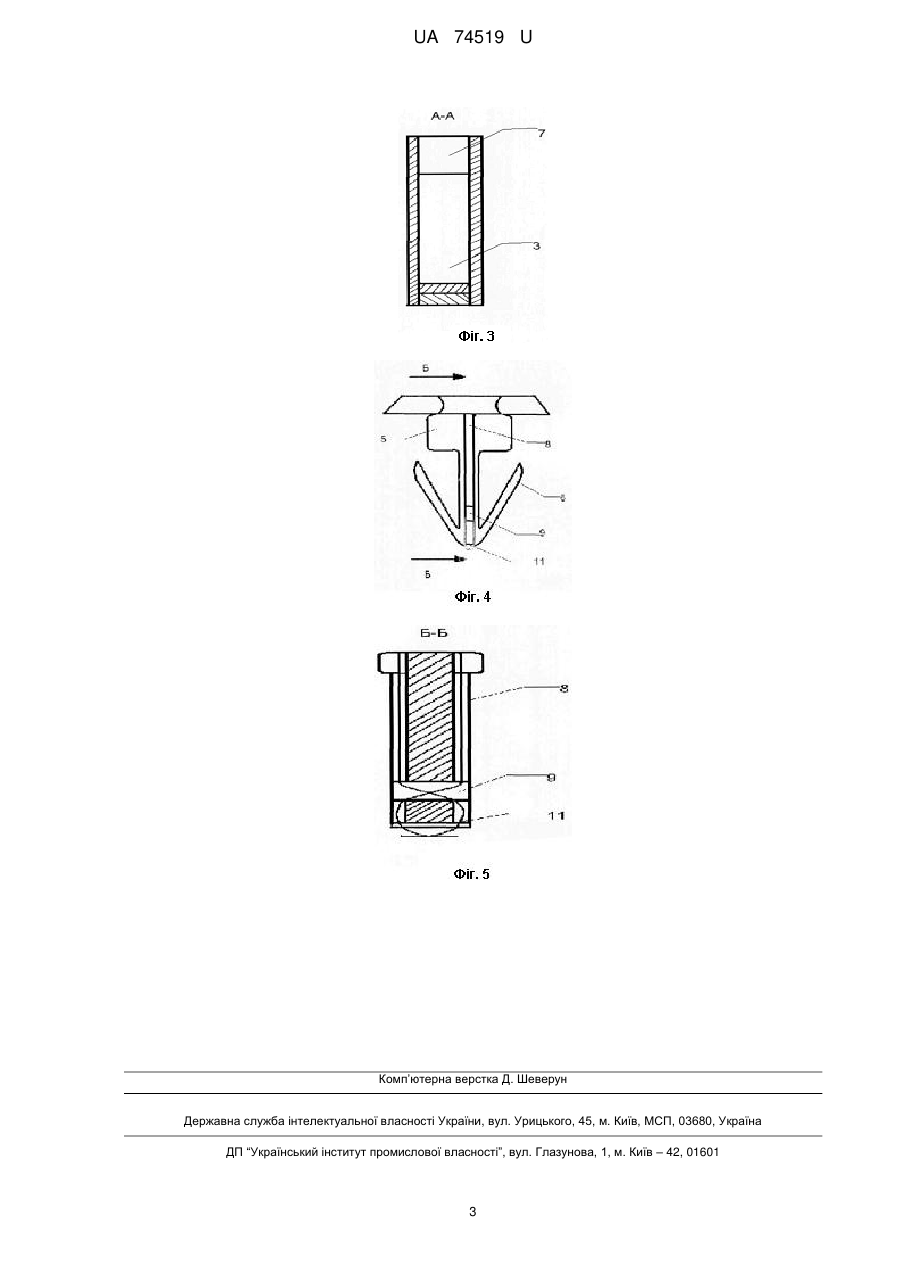

Реферат: Пломба складається з навісного елемента, стрілоподібного виступу, який має отвір для перекручування навісного елемента та проріз для розміщення зав'язаного вузла і кінців навісного елемента, плоского корпуса із внутрішньою порожниною і торцевим прорізом із бічним звуженням у вхідній частині для введення стрілоподібного виступу, плоский корпус має кришку, яка з двох боків має поздовжні канавки для розміщення навісного елемента. UA 74519 U (54) ПЛОМБА ВМ UA 74519 U UA 74519 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до засобів для контролю несанкціонованого розкривання об'єктів і збереження цілісності різноманітних приладів та пристроїв, більш конкретно, до пломб, які використовують при опломбуванні відповідальних об'єктів, наприклад, лічильників витрати газу, води та електроенергії, сейфів, складів, сховищ тощо. При опломбуванні різноманітних об'єктів, пристроїв та виробів головним є наявність у конструкції пломби такого елемента, який неможливо замінити, підробити або залишити без змін у випадку розкриття або спроби розкриття опломбованого об'єкта. Найбільш традиційна конструкція пломби містить навісний елемент, як правило, гнучка стрічка, шнур або дріт, корпус, у якому при складанні деталей пломби або при опломбуванні і об'єкта утворюється закрита камера для розміщення ділянки навісного елемента, та інформаційний елемент для ідентифікації установника пломби. Пломба (Патент Великобританії № 1329462, м. кл. G09F 3/03, 1973 р.) містить трубчастий деформівний корпус із м'якого матеріалу, усередині якого розташована вставка з отворами для пломбувального шнура. Роль інформаційного елемента виконують кінці корпуса, які сплющені пломбіром із витискуванням на них знаків клейма. Інша аналогічна пломба ЕР № 0147328 А2, м. кл. G09F 3/03, 1985 р.) містить деформівний трубчастий корпус із вхідним і вихідним отворами на його бічній поверхні, у які пропущені кінці гнучкого навісного елемента, що утворюють вузол, розміщений між вхідними і вихідними отворами в зоні стиснення корпуса пломбіром. Контроль цілісності таких пломб здійснюється візуальним оглядом сполучного елемента і відбитка пломбіра на інформаційному полі, що вимагає певних навиків, кваліфікації і носить суб'єктивний характер. Загальним недоліком такої конструкцій є певні складності при установці, що вимагають деяких навиків маніпулювання з тонким дротом, зокрема, утворення вузлів чи скрутнів, використанні пристрою для пломбування (пломбіра). Крім того, не виключається підробляння проштампованого зображення на пломбі після несанкціонованого розкриття печатки, при наявності у зловмисника еталонного зображення. При візуальному контролі несуттєві відмінності у відновленому проштампованому зображенні можуть пройти повз увагу того, хто перевіряє пломбу. Якщо ж зловмисник заволодіє пломбувальним пристроєм, то підробка не представляє ніякої складності. Як найближчий аналог вибрана, за найбільшим числом співпадаючих суттєвих ознак, пломба (патент Росії № 208844, м. кл. G09F 3/03, 1993 p.), яка містить навісний елемент - гнучку стрічку і плоский корпус із внутрішньою порожниною і наскрізними торцевими прорізами для гнучкої стрічки. На одному кінці гнучкої стрічки жорстко закріплений замикаючий елемент, який розміщено у внутрішній порожнині плоского корпуса. На іншому кінці гнучкої стрічки закріплений стрілоподібний виступ. Внутрішня порожнина корпуса виконана з бічними звуженнями в тій частині корпуса, куди вводять стрілоподібний виступ гнучкої стрічки. Замикаючий елемент виконаний із двома фігурними пальцями, за якими виконано отвір із V-подібними перемичками. Захоплювальні частини пальців змонтовані з можливістю розтиснення у внутрішній порожнині і стиснення в бічних звуженнях, при їхній взаємодії зі стрілоподібним виступом і фіксації стрілоподібного виступу фігурними пальцями за бічні вирізи. Спільними ознаками найближчого аналога та пристрою, що заявляється, є наявність навісного елемента, стрілоподібного виступу, плоского корпуса із внутрішньою порожниною і торцевим прорізом із бічним звуженням у вхідній частині для введення стрілоподібного виступу. Причинами, які перешкоджають одержанню потрібного технічного результату є складність виготовлення та матеріаломісткість, що істотно впливає на собівартість пломби. В основу корисної моделі поставлено задачу у пломбі, шляхом зміни її складників, забезпечити спрощення конструкції та здешевлення пломби, при збереженні високої ефективності захисту об'єкта від несанкціонованого втручання. Поставлена задача вирішується тим, що пломба, яка складається з навісного елемента, стрілоподібного виступу, плоского корпуса із внутрішньою порожниною і торцевим прорізом із бічним звуженням у вхідній частині для введення стрілоподібного виступу, згідно з корисною моделлю, плоский корпус має кришку, до якої прикріплений стрілоподібний виступ, кришка із стрілоподібним виступом з двох боків має поздовжні канавки для розміщення навісного елемента, а стрілоподібний виступ має отвір для перекручування навісного елемента, а також проріз для розміщення зав'язаного вузла і кишів навісного елемента. Згідно з корисною моделлю, як навісний елемент пломба має дріт або гнучкий шнур. На фіг. 1 зображена пломба ВМ у загальному вигляді. На фіг. 2 - корпус пломби ВМ. На фіг. 3 - розріз А-А з фіг. 2. На фіг. 4 зображена кришка із стрілоподібним виступом. На фіг. 5 - розріз Б-Б з фіг. 4. Пломба ВМ складається з пластмасового плоского корпуса 1. Корпус 1 має внутрішню порожнину 3 із торцевим прорізом 4 для кришки 5 із стрілоподібним виступом 6. Внутрішня 1 UA 74519 U 5 10 15 порожнина 3 виконана з бічним звуженням 7 у вхідній частині торцевого прорізу 4. Кришка 5 із стрілоподібним виступом 6 має по обидва боки поздовжні канавки 8. Стрілоподібний виступ 6 має отвір 9 для хрестоподібного розміщення кінців навісного елемента, а також проріз 11 для розміщення вузла та обрізаних кінців навісного елемента. Пломбу ВМ використовують таким чином. Навісний елемент, наприклад дріт марки ПНП, пропускають через клемник або вушко гвинта від нижньої кришки лічильника, розміщують з протилежних боків у поздовжніх канавках 8 кришки 5 із стрілоподібним виступом 6 і пропускають хрестоподібно через отвір 9 у стрілоподібному виступі 6. Далі навісний елемент зав'язують у вузол таким чином, щоб утворений вузол розмістився у прорізі 11, а зайве відрізають. Після цього стрілоподібний виступ, 6 вставляють у торцевий проріз 4. Крила стрілоподібного виступу проходячи через бічне звуження 7 стискаються, а потім випрямляються у внутрішній порожнині 3, блокуючи можливість відкривання кришки 5 пломби ВМ. Якщо відповідний об'єкт, наприклад сейф, лічильник виграти газу, води чи електроенергії, опломбовано пломбою ВМ, то несанкціоноване проникнення легко помітити по розриву навісного елемента. Пломба ВМ проста та надійна у використанні, може бути виготовлена на стандартному технологічному обладнанні. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 1. Пломба, що складається з навісного елемента, стрілоподібного виступу, плоского корпуса із внутрішньою порожниною і торцевим прорізом із бічним звуженням у вхідній частині для введення стрілоподібного виступу, яка відрізняється тим, що плоский корпус має кришку, до якої прикріплений стрілоподібний виступ, кришка із стрілоподібним виступом з двох боків має поздовжні канавки для розміщення навісного елемента, а стрілоподібний виступ має отвір для перекручування навісного елемента, а також проріз для розміщення зав'язаного вузла і кінців навісного елемента. 2. Пломба за п. 1, яка відрізняється тим, що як навісний елемент використовується дріт або гнучкий шнур. 2 UA 74519 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
