Роторна пломба

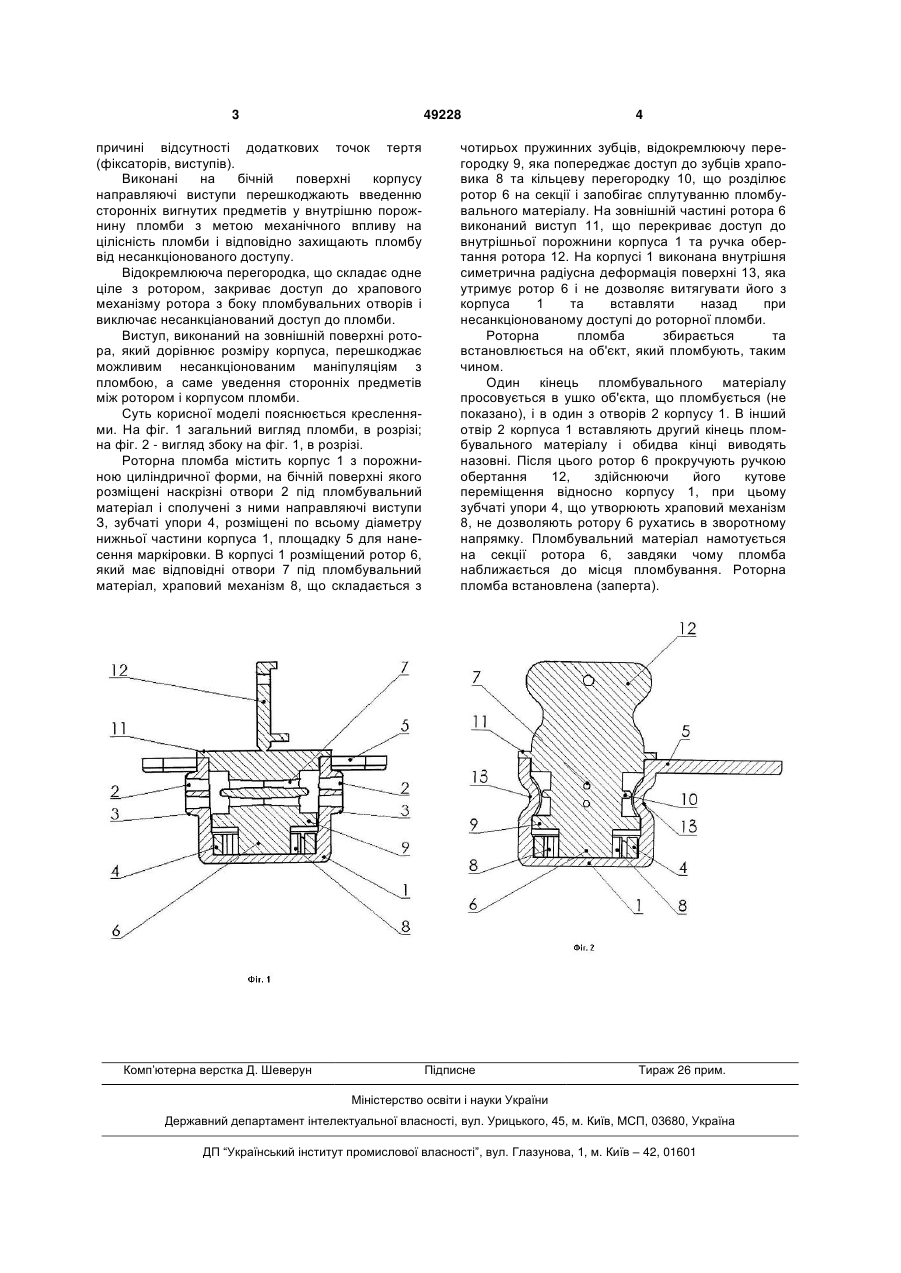

Роторна пломба, що містить корпус з порожниною, на бічній поверхні якого виконані наскрізні 3 49228 причині відсутності додаткових точок тертя (фіксаторів, виступів). Виконані на бічній поверхні корпусу направляючі виступи перешкоджають введенню сторонніх вигнутих предметів у внутрішню порожнину пломби з метою механічного впливу на цілісність пломби і відповідно захищають пломбу від несанкціонованого доступу. Відокремлююча перегородка, що складає одне ціле з ротором, закриває доступ до храпового механізму ротора з боку пломбувальних отворів і виключає несанкціанований доступ до пломби. Виступ, виконаний на зовнішній поверхні ротора, який дорівнює розміру корпуса, перешкоджає можливим несанкціонованим маніпуляціям з пломбою, а саме уведення сторонніх предметів між ротором і корпусом пломби. Суть корисної моделі пояснюється кресленнями. На фіг. 1 загальний вигляд пломби, в розрізі; на фіг. 2 - вигляд збоку на фіг. 1, в розрізі. Роторна пломба містить корпус 1 з порожниною циліндричної форми, на бічній поверхні якого розміщені наскрізні отвори 2 під пломбувальний матеріал і сполучені з ними направляючі виступи З, зубчаті упори 4, розміщені по всьому діаметру нижньої частини корпуса 1, площадку 5 для нанесення маркіровки. В корпусі 1 розміщений ротор 6, який має відповідні отвори 7 під пломбувальний матеріал, храповий механізм 8, що складається з Комп’ютерна верстка Д. Шеверун 4 чотирьох пружинних зубців, відокремлюючу перегородку 9, яка попереджає доступ до зубців храповика 8 та кільцеву перегородку 10, що розділює ротор 6 на секції і запобігає сплутуванню пломбувального матеріалу. На зовнішній частині ротора 6 виконаний виступ 11, що перекриває доступ до внутрішньої порожнини корпуса 1 та ручка обертання ротора 12. На корпусі 1 виконана внутрішня симетрична радіусна деформація поверхні 13, яка утримує ротор 6 і не дозволяє витягувати його з корпуса 1 та вставляти назад при несанкціонованому доступі до роторної пломби. Роторна пломба збирається та встановлюється на об'єкт, який пломбують, таким чином. Один кінець пломбувального матеріалу просовується в ушко об'єкта, що пломбується (не показано), і в один з отворів 2 корпусу 1. В інший отвір 2 корпуса 1 вставляють другий кінець пломбувального матеріалу і обидва кінці виводять назовні. Після цього ротор 6 прокручують ручкою обертання 12, здійснюючи його кутове переміщення відносно корпусу 1, при цьому зубчаті упори 4, що утворюють храповий механізм 8, не дозволяють ротору 6 рухатись в зворотному напрямку. Пломбувальний матеріал намотується на секції ротора 6, завдяки чому пломба наближається до місця пломбування. Роторна пломба встановлена (заперта). Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
