Система захисних штор

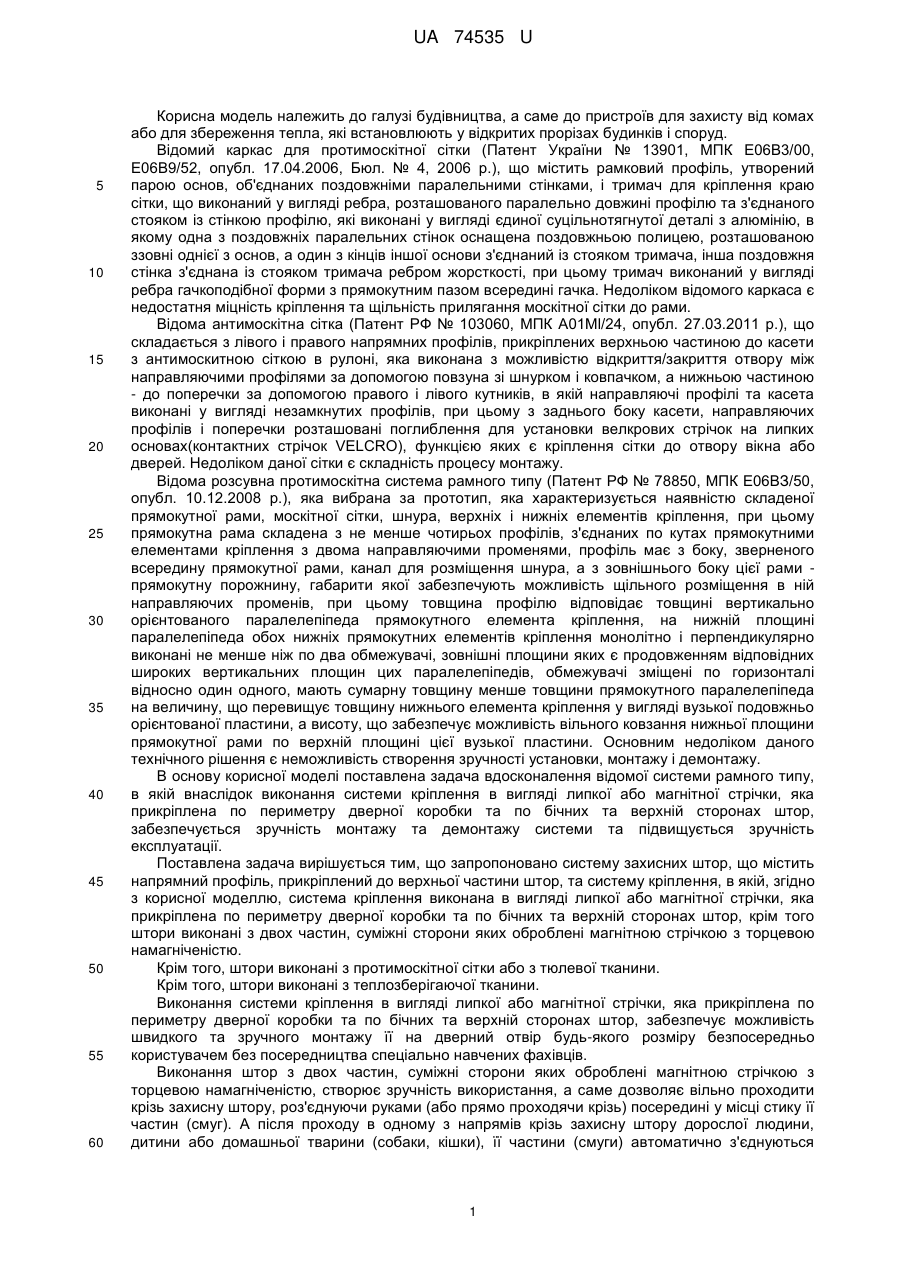

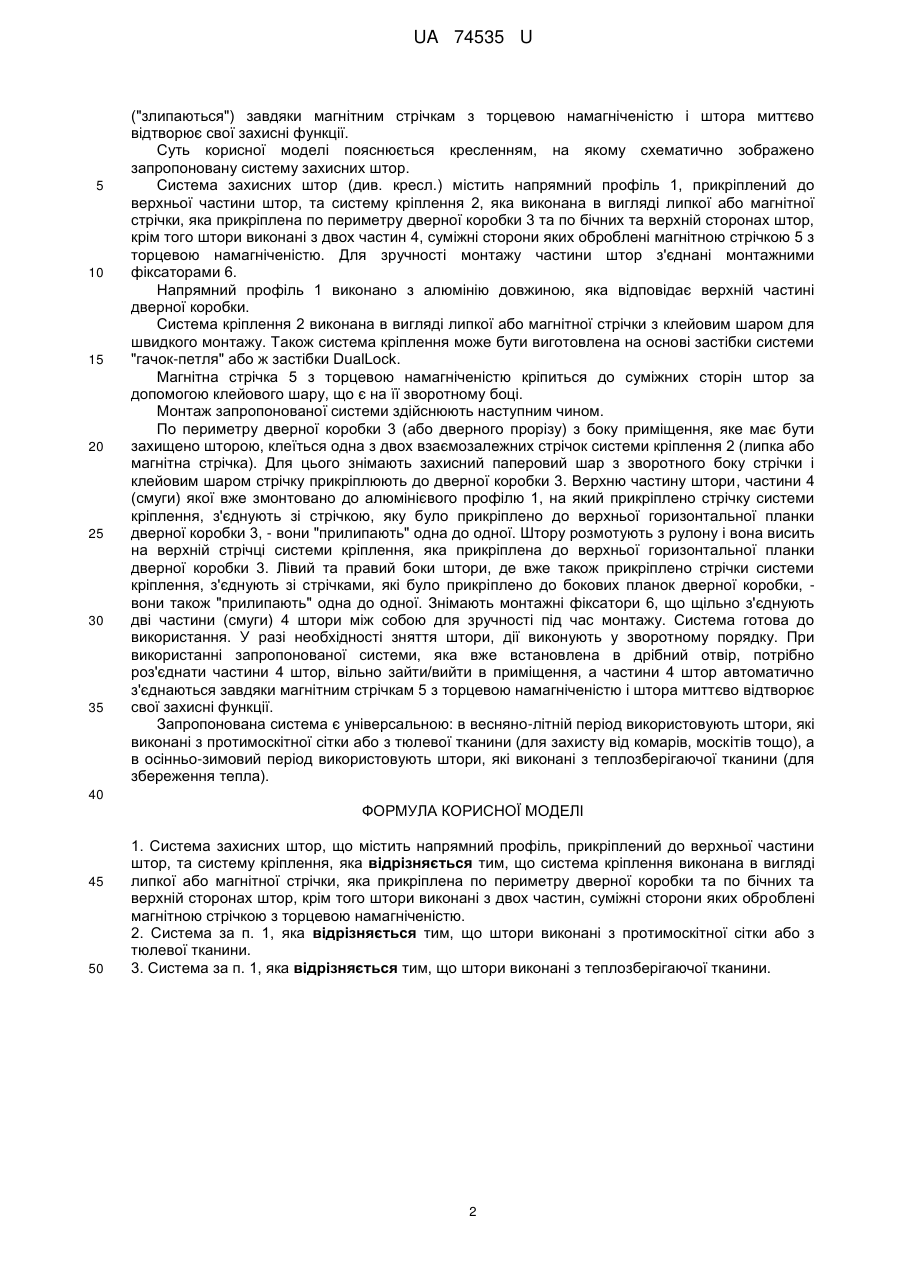

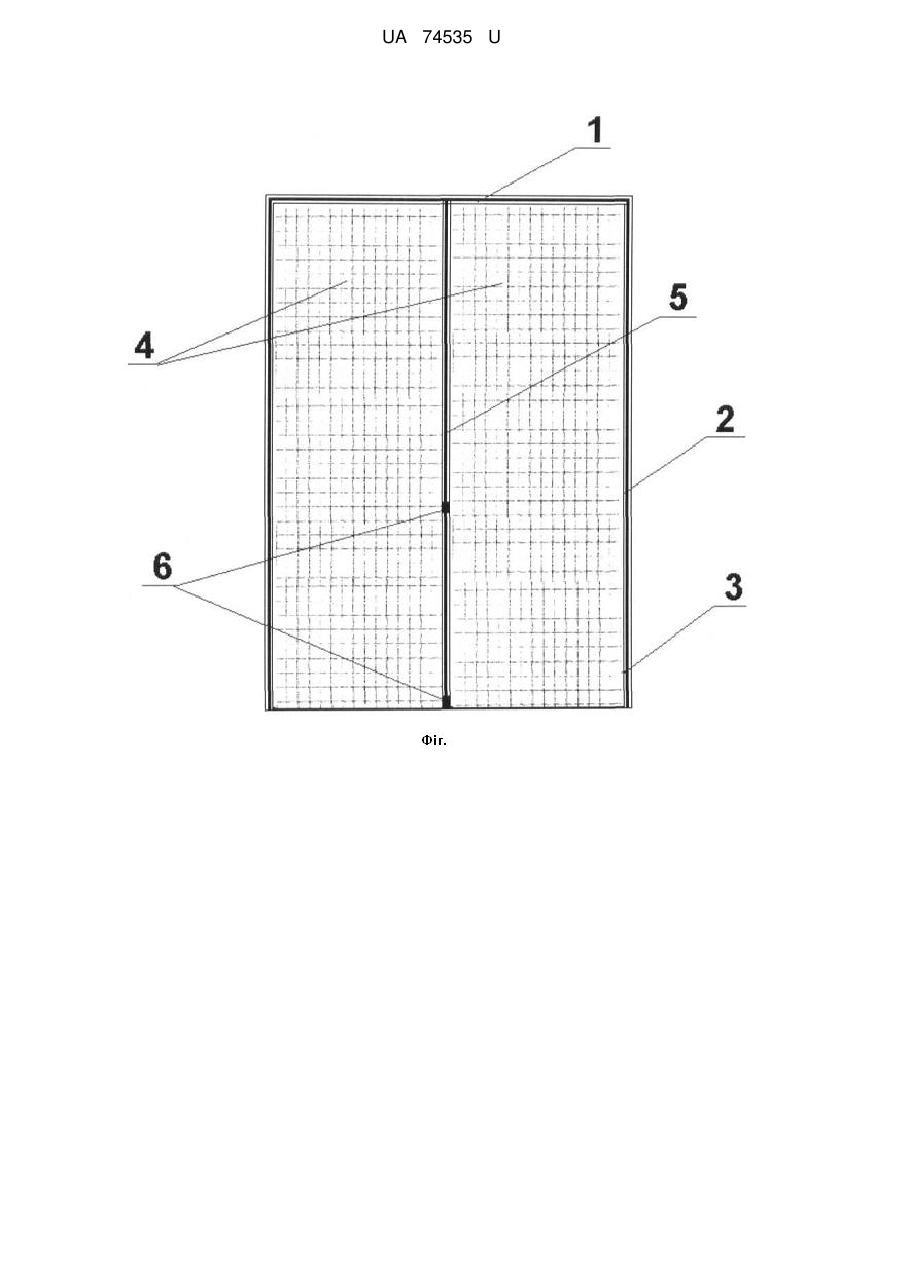

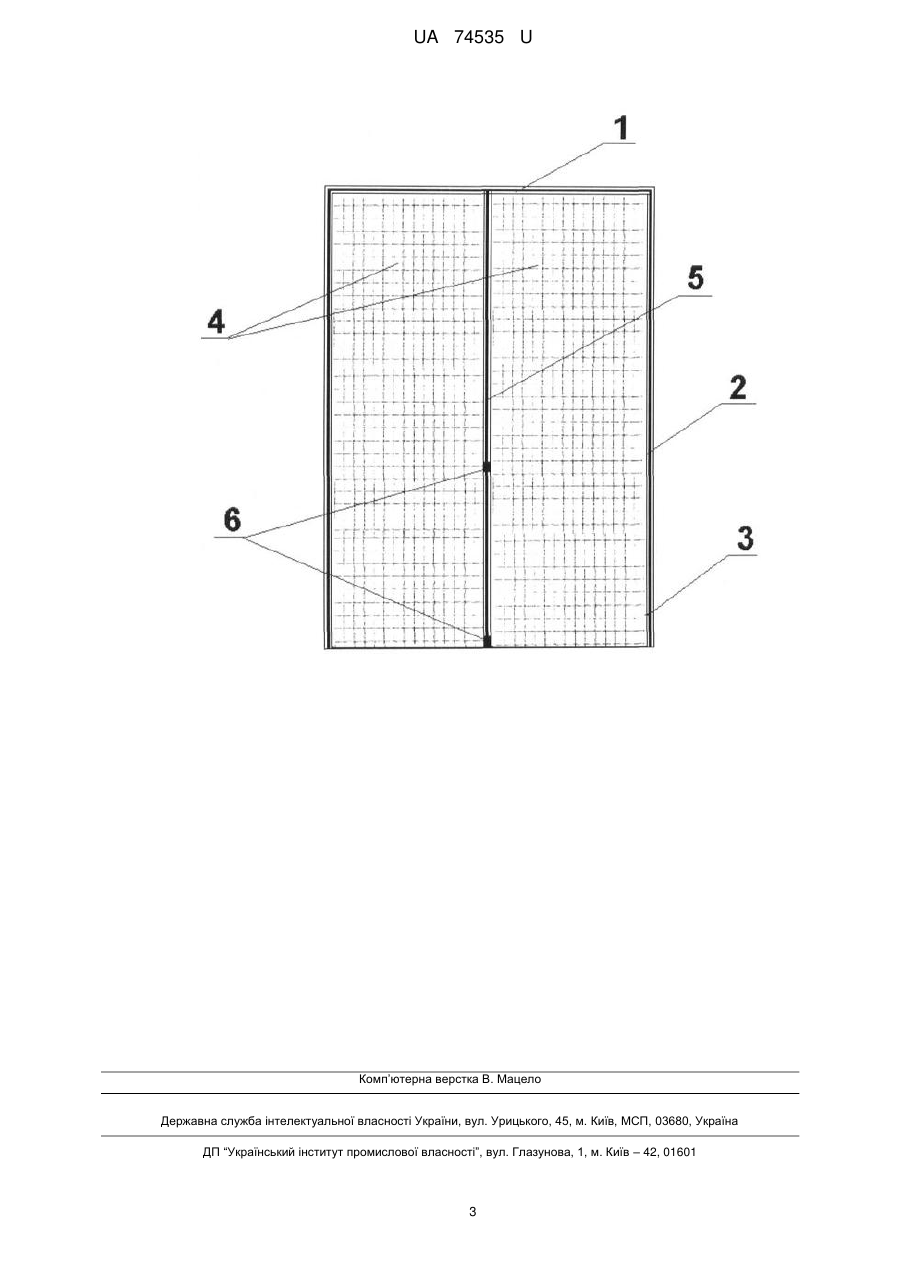

Реферат: UA 74535 U UA 74535 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі будівництва, а саме до пристроїв для захисту від комах або для збереження тепла, які встановлюють у відкритих прорізах будинків і споруд. Відомий каркас для протимоскітної сітки (Патент України № 13901, МПК Е06В3/00, Е06В9/52, опубл. 17.04.2006, Бюл. № 4, 2006 p.), що містить рамковий профіль, утворений парою основ, об'єднаних поздовжніми паралельними стінками, і тримач для кріплення краю сітки, що виконаний у вигляді ребра, розташованого паралельно довжині профілю та з'єднаного стояком із стінкою профілю, які виконані у вигляді єдиної суцільнотягнутої деталі з алюмінію, в якому одна з поздовжніх паралельних стінок оснащена поздовжньою полицею, розташованою ззовні однієї з основ, а один з кінців іншої основи з'єднаний із стояком тримача, інша поздовжня стінка з'єднана із стояком тримача ребром жорсткості, при цьому тримач виконаний у вигляді ребра гачкоподібної форми з прямокутним пазом всередині гачка. Недоліком відомого каркаса є недостатня міцність кріплення та щільність прилягання москітної сітки до рами. Відома антимоскітна сітка (Патент РФ № 103060, МПК А01Ml/24, опубл. 27.03.2011 p.), що складається з лівого і правого напрямних профілів, прикріплених верхньою частиною до касети з антимоскитною сіткою в рулоні, яка виконана з можливістю відкриття/закриття отвору між направляючими профілями за допомогою повзуна зі шнурком і ковпачком, а нижньою частиною - до поперечки за допомогою правого і лівого кутників, в якій направляючі профілі та касета виконані у вигляді незамкнутих профілів, при цьому з заднього боку касети, направляючих профілів і поперечки розташовані поглиблення для установки велкрових стрічок на липких основах(контактних стрічок VELCRO), функцією яких є кріплення сітки до отвору вікна або дверей. Недоліком даної сітки є складність процесу монтажу. Відома розсувна протимоскітна система рамного типу (Патент РФ № 78850, МПК Е06ВЗ/50, опубл. 10.12.2008 p.), яка вибрана за прототип, яка характеризується наявністю складеної прямокутної рами, москітної сітки, шнура, верхніх і нижніх елементів кріплення, при цьому прямокутна рама складена з не менше чотирьох профілів, з'єднаних по кутах прямокутними елементами кріплення з двома направляючими променями, профіль має з боку, зверненого всередину прямокутної рами, канал для розміщення шнура, а з зовнішнього боку цієї рами прямокутну порожнину, габарити якої забезпечують можливість щільного розміщення в ній направляючих променів, при цьому товщина профілю відповідає товщині вертикально орієнтованого паралелепіпеда прямокутного елемента кріплення, на нижній площині паралелепіпеда обох нижніх прямокутних елементів кріплення монолітно і перпендикулярно виконані не менше ніж по два обмежувачі, зовнішні площини яких є продовженням відповідних широких вертикальних площин цих паралелепіпедів, обмежувачі зміщені по горизонталі відносно один одного, мають сумарну товщину менше товщини прямокутного паралелепіпеда на величину, що перевищує товщину нижнього елемента кріплення у вигляді вузької подовжньо орієнтованої пластини, а висоту, що забезпечує можливість вільного ковзання нижньої площини прямокутної рами по верхній площині цієї вузької пластини. Основним недоліком даного технічного рішення є неможливість створення зручності установки, монтажу і демонтажу. В основу корисної моделі поставлена задача вдосконалення відомої системи рамного типу, в якій внаслідок виконання системи кріплення в вигляді липкої або магнітної стрічки, яка прикріплена по периметру дверної коробки та по бічних та верхній сторонах штор, забезпечується зручність монтажу та демонтажу системи та підвищується зручність експлуатації. Поставлена задача вирішується тим, що запропоновано систему захисних штор, що містить напрямний профіль, прикріплений до верхньої частини штор, та систему кріплення, в якій, згідно з корисної моделлю, система кріплення виконана в вигляді липкої або магнітної стрічки, яка прикріплена по периметру дверної коробки та по бічних та верхній сторонах штор, крім того штори виконані з двох частин, суміжні сторони яких оброблені магнітною стрічкою з торцевою намагніченістю. Крім того, штори виконані з протимоскітної сітки або з тюлевої тканини. Крім того, штори виконані з теплозберігаючої тканини. Виконання системи кріплення в вигляді липкої або магнітної стрічки, яка прикріплена по периметру дверної коробки та по бічних та верхній сторонах штор, забезпечує можливість швидкого та зручного монтажу її на дверний отвір будь-якого розміру безпосередньо користувачем без посередництва спеціально навчених фахівців. Виконання штор з двох частин, суміжні сторони яких оброблені магнітною стрічкою з торцевою намагніченістю, створює зручність використання, а саме дозволяє вільно проходити крізь захисну штору, роз'єднуючи руками (або прямо проходячи крізь) посередині у місці стику її частин (смуг). А після проходу в одному з напрямів крізь захисну штору дорослої людини, дитини або домашньої тварини (собаки, кішки), її частини (смуги) автоматично з'єднуються 1 UA 74535 U 5 10 15 20 25 30 35 ("злипаються") завдяки магнітним стрічкам з торцевою намагніченістю і штора миттєво відтворює свої захисні функції. Суть корисної моделі пояснюється кресленням, на якому схематично зображено запропоновану систему захисних штор. Система захисних штор (див. кресл.) містить напрямний профіль 1, прикріплений до верхньої частини штор, та систему кріплення 2, яка виконана в вигляді липкої або магнітної стрічки, яка прикріплена по периметру дверної коробки 3 та по бічних та верхній сторонах штор, крім того штори виконані з двох частин 4, суміжні сторони яких оброблені магнітною стрічкою 5 з торцевою намагніченістю. Для зручності монтажу частини штор з'єднані монтажними фіксаторами 6. Напрямний профіль 1 виконано з алюмінію довжиною, яка відповідає верхній частині дверної коробки. Система кріплення 2 виконана в вигляді липкої або магнітної стрічки з клейовим шаром для швидкого монтажу. Також система кріплення може бути виготовлена на основі застібки системи "гачок-петля" або ж застібки DualLock. Магнітна стрічка 5 з торцевою намагніченістю кріпиться до суміжних сторін штор за допомогою клейового шару, що є на її зворотному боці. Монтаж запропонованої системи здійснюють наступним чином. По периметру дверної коробки 3 (або дверного прорізу) з боку приміщення, яке має бути захищено шторою, клеїться одна з двох взаємозалежних стрічок системи кріплення 2 (липка або магнітна стрічка). Для цього знімають захисний паперовий шар з зворотного боку стрічки і клейовим шаром стрічку прикріплюють до дверної коробки 3. Верхню частину штори, частини 4 (смуги) якої вже змонтовано до алюмінієвого профілю 1, на який прикріплено стрічку системи кріплення, з'єднують зі стрічкою, яку було прикріплено до верхньої горизонтальної планки дверної коробки 3, - вони "прилипають" одна до одної. Штору розмотують з рулону і вона висить на верхній стрічці системи кріплення, яка прикріплена до верхньої горизонтальної планки дверної коробки 3. Лівий та правий боки штори, де вже також прикріплено стрічки системи кріплення, з'єднують зі стрічками, які було прикріплено до бокових планок дверної коробки, вони також "прилипають" одна до одної. Знімають монтажні фіксатори 6, що щільно з'єднують дві частини (смуги) 4 штори між собою для зручності під час монтажу. Система готова до використання. У разі необхідності зняття штори, дії виконують у зворотному порядку. При використанні запропонованої системи, яка вже встановлена в дрібний отвір, потрібно роз'єднати частини 4 штор, вільно зайти/вийти в приміщення, а частини 4 штор автоматично з'єднаються завдяки магнітним стрічкам 5 з торцевою намагніченістю і штора миттєво відтворює свої захисні функції. Запропонована система є універсальною: в весняно-літній період використовують штори, які виконані з протимоскітної сітки або з тюлевої тканини (для захисту від комарів, москітів тощо), а в осінньо-зимовий період використовують штори, які виконані з теплозберігаючої тканини (для збереження тепла). 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 1. Система захисних штор, що містить напрямний профіль, прикріплений до верхньої частини штор, та систему кріплення, яка відрізняється тим, що система кріплення виконана в вигляді липкої або магнітної стрічки, яка прикріплена по периметру дверної коробки та по бічних та верхній сторонах штор, крім того штори виконані з двох частин, суміжні сторони яких оброблені магнітною стрічкою з торцевою намагніченістю. 2. Система за п. 1, яка відрізняється тим, що штори виконані з протимоскітної сітки або з тюлевої тканини. 3. Система за п. 1, яка відрізняється тим, що штори виконані з теплозберігаючої тканини. 2 UA 74535 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
