H01J 29/76 — відхилення тільки за допомогою магнітних полів

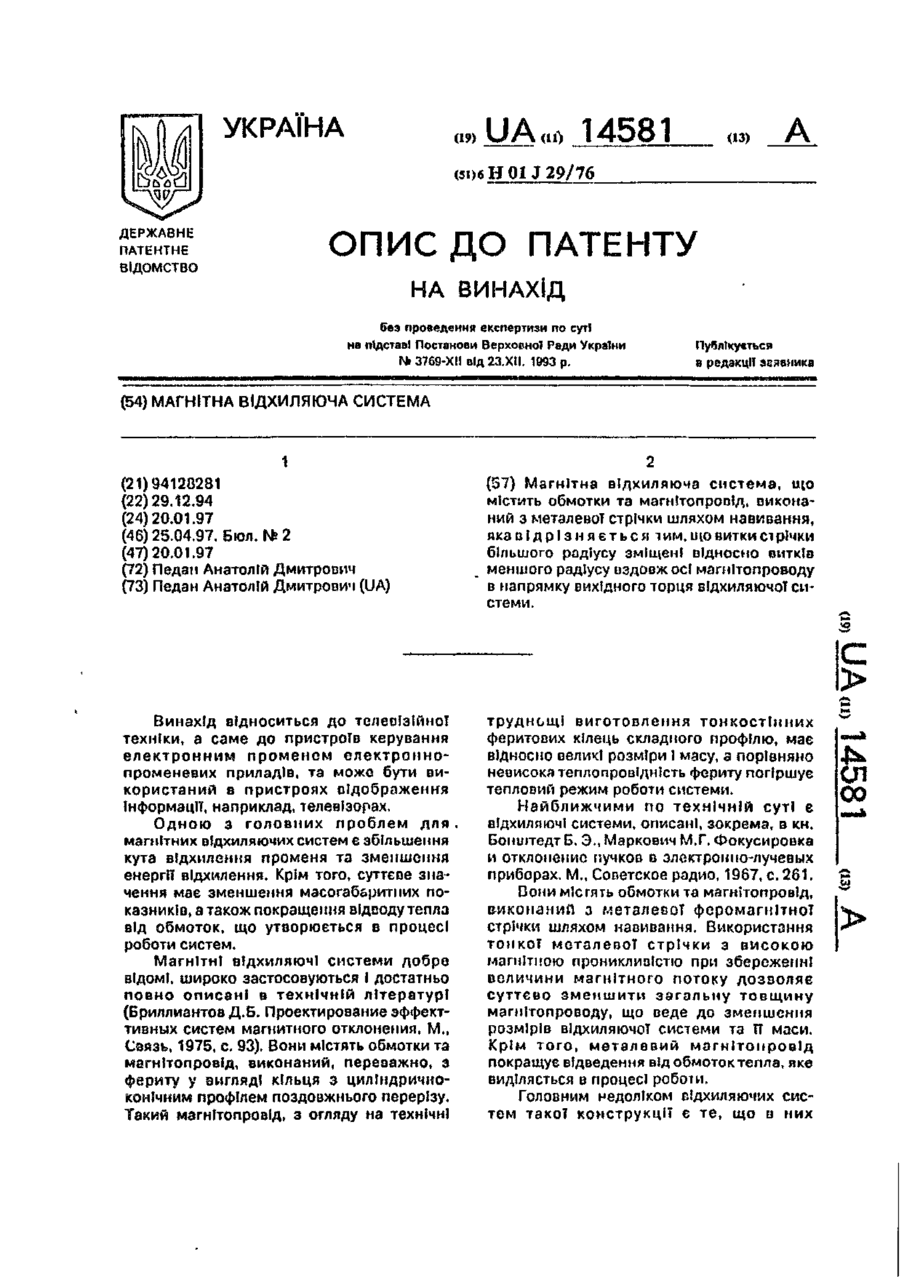

Номер патенту: 14581

Опубліковано: 15.02.2001

Автор: Педан Анатолій Дмитрович

МПК: H01J 29/76

Мітки: магнітна, відхильна, система

Формула / Реферат:

Магнітна відхиляюча система, що містить об­мотки та магнітопровід, виконаний з металевої стрічки шляхом навивання, яка відрізняється тим, що витки стрічки більшого радіусу зміщені відносно витків меншого радіусу вздовж осі магиітопроводу в напрямку вихідного торця відхиляючої системи.

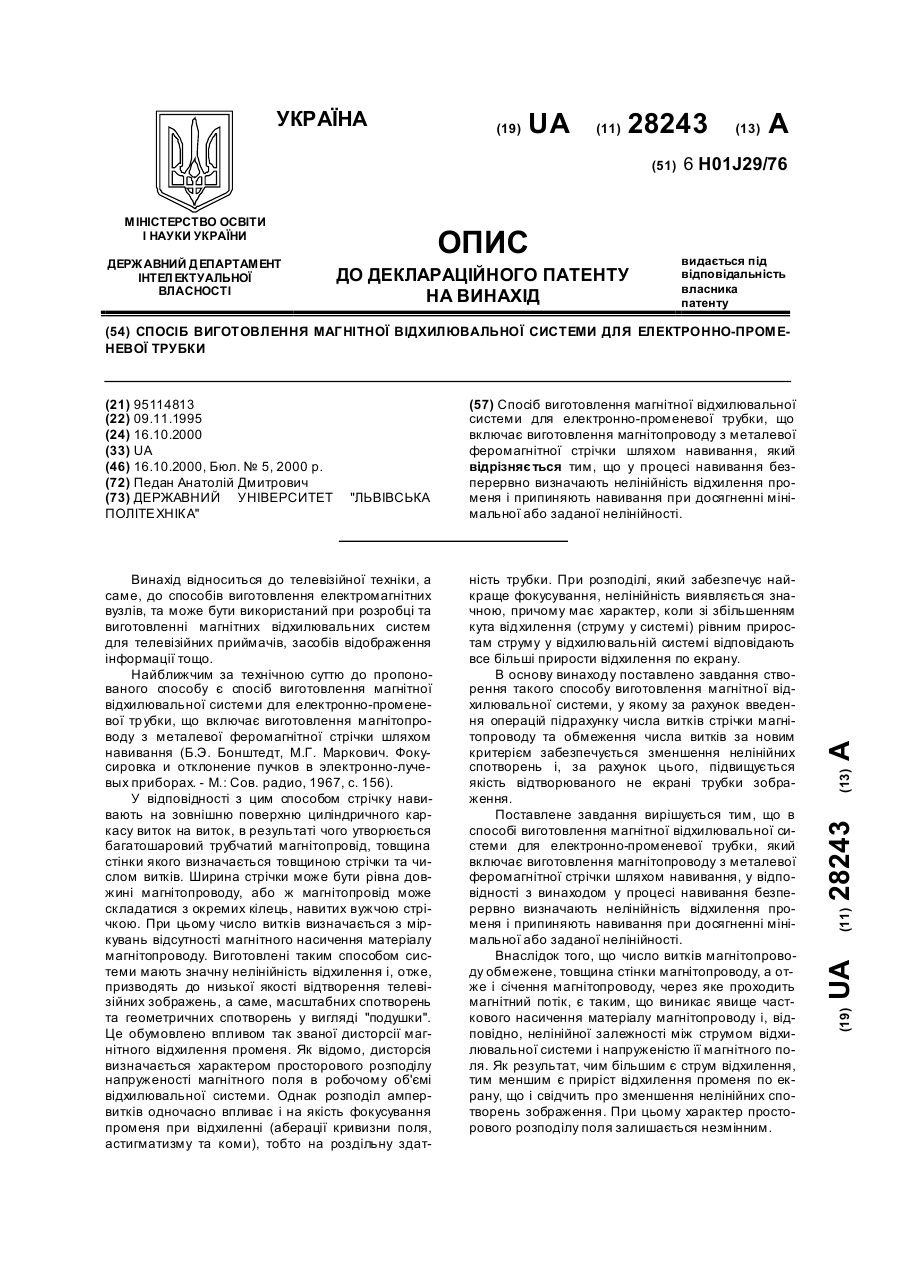

Номер патенту: 28243

Опубліковано: 16.10.2000

Автори: Грицьків Зенон Дмитрович, Педан Анатолій Дмитрович

МПК: H01J 29/76

Мітки: магнітної, трубки, спосіб, електронно-променевої, відхилювальної, системі, виготовлення

Формула / Реферат:

Спосіб виготовлення магнітної відхилювальної системи для електронно-променевої трубки, що включає виготовлення магнітопроводу з металевої феромагнітної стрічки шляхом навивання, який відрізняється тим, що у процесі навивання безперервно визначають нелінійність відхилення променя і припиняють навивання при досягненні мінімальної або заданої нелінійності.

Номер патенту: 19920

Опубліковано: 25.12.1997

Автори: Педан Анатолій Дмитрович, Любинецька Богдана Іванівна

МПК: H01J 29/76

Мітки: магнітний, електроннопроменевих, трубок, відхилювальний, пристрій

Формула / Реферат:

Формула изобретенияМагнитное отклоняющее устройство для электронно-лучевых трубок, содержащее магнитопровод, катушки возбуждения и вспомогательную котировочную катушку, отличающееся тем, что, с целью повышения точности юстировки независимо от типа отклоняющего устройства, вспомогательная котировочная катушка размещена со стороны наружной поверхности магнитопровода в пределах между двумя поперечными плоскостями, отстоящими от торцов...

Номер патенту: 9069

Опубліковано: 30.09.1996

Автори: Шевченко Ігор Іванович, Мартинова Віра Петрівна, Чліянц Роберт Якович

МПК: H01J 29/76

Мітки: прожекторів, електронних, електронно-променевих, відхілення, кольорових, зведення, пристрій, розташуванням, компланарним, трубках, пучків

Формула / Реферат:

1. Устройство для отклонения и сведения электронных пучков в цветных электронно-луче­вых трубках с компланарным расположением про­жекторов, содержащее отклоняющую систему с катушками вертикального и горизонтального от­клонения, размещенными на кольцевом магнитопроводе и систему сведения электронных пучков в центре экрана, состоящую из пары четырехполюс­ных, пары шестиполюсных и пары двухполюсных электромагнитов с обмотками, отличающееся тем,...
