Редуктор енергії хвиль моря
Номер патенту: 74569
Опубліковано: 12.11.2012
Автори: Кобєрсі Іскандар Сулєйман, Стефаненко Віталій Кузьмович, Фінаєв Валєрій Івановіч, Скубілін Міхаіл Дємьяновіч
Формула / Реферат

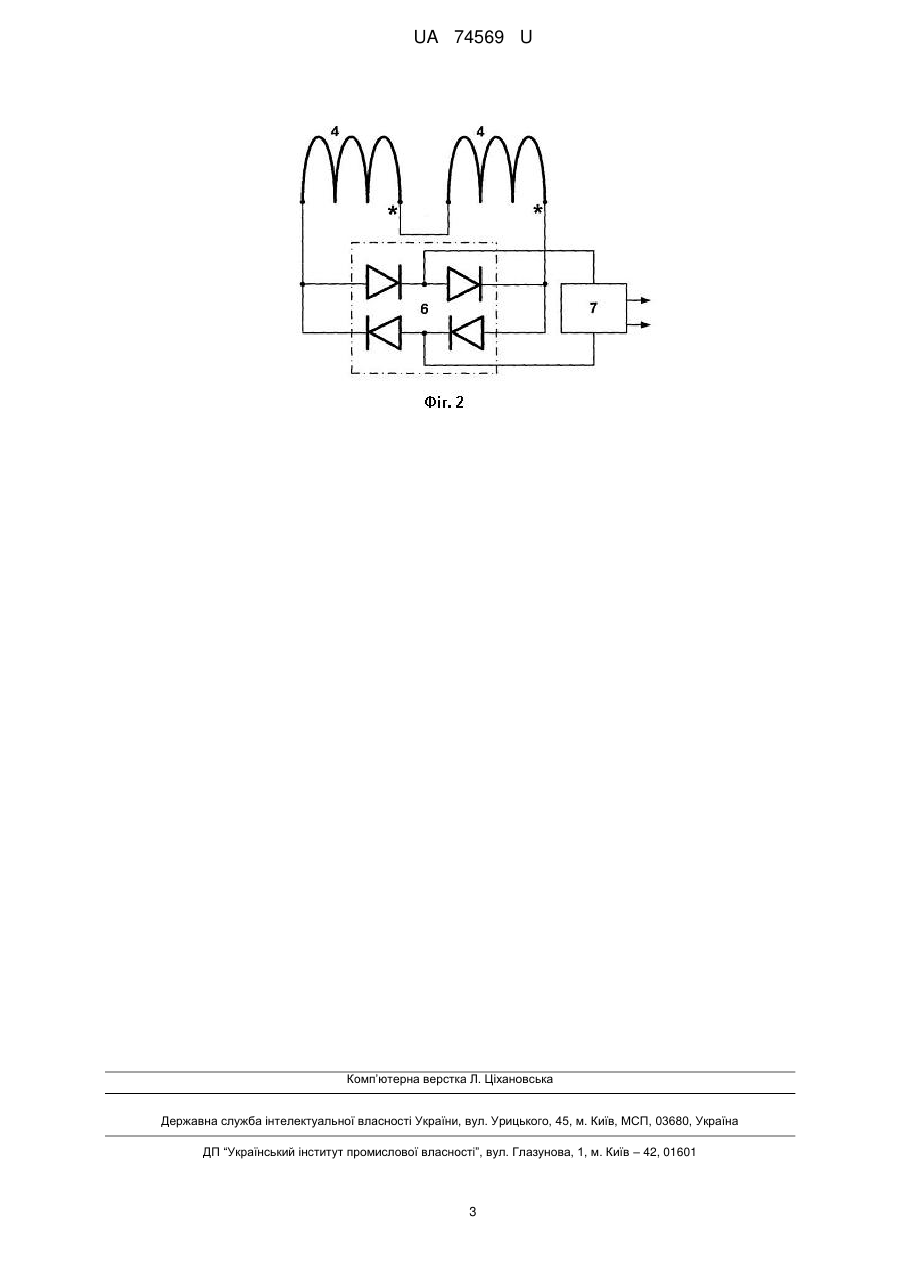

Редуктор енергії хвиль моря, що містить плавучий засіб, який відрізняється тим, що на плавучому засобі закріплений герметичний корпус, в якому розташовані шарнірно закріплений маятник з постійними магнітами на кінцях коромисла, котушки індуктивності, розташовані співвісно по ходу магнітів, обмежники ходу маятника, а котушки індуктивності з'єднані послідовно з входами випрямляча, виходи якого з'єднані з входами нагромаджувача електроенергії.
Текст

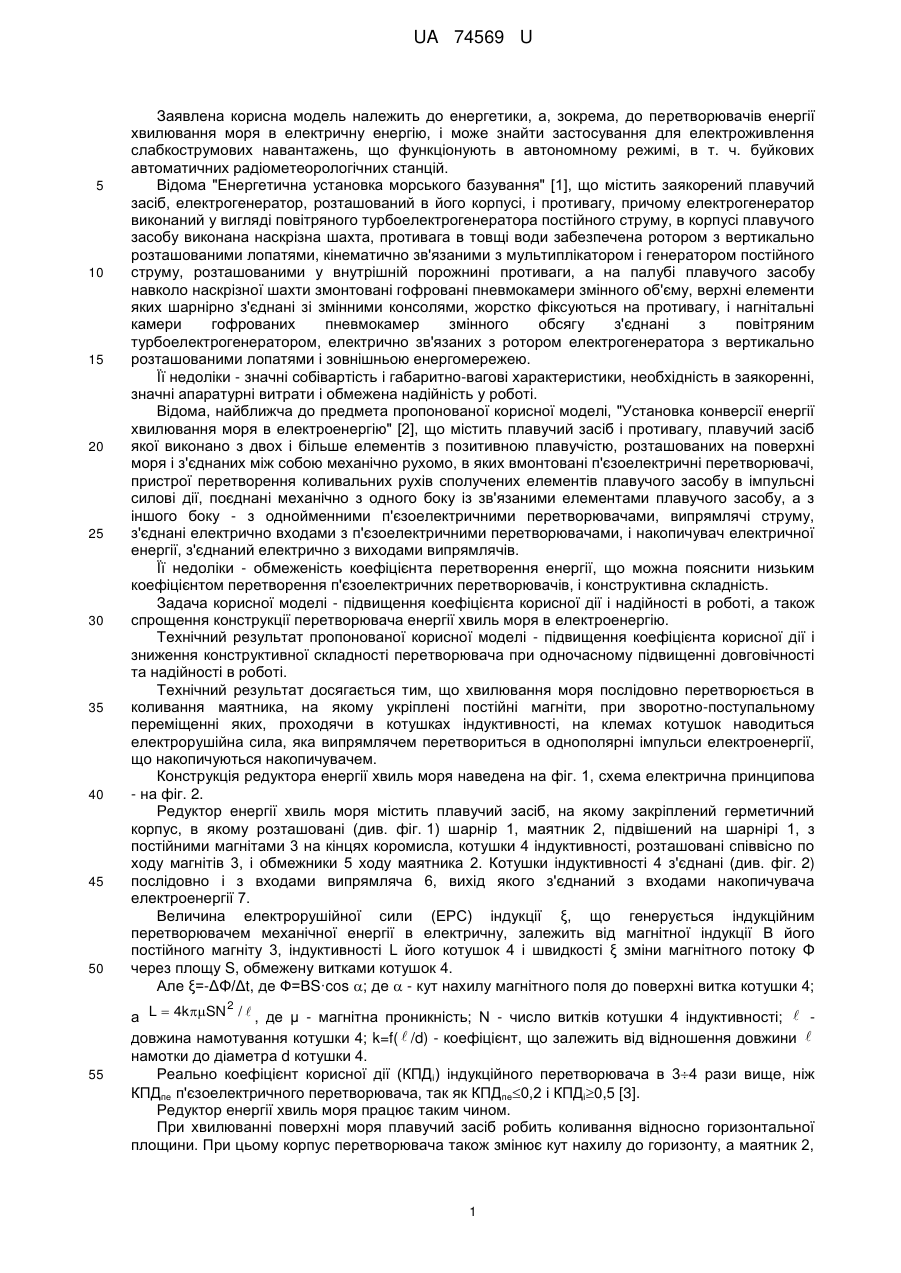

Реферат: Редуктор енергії хвиль моря містить плавучий засіб, на якому закріплений герметичний корпус, в якому розташовані шарнірно закріплений маятник з постійними магнітами на кінцях коромисла, котушки індуктивності, розташовані співвісно по ходу магнітів, обмежники ходу маятника. Котушки індуктивності з'єднані послідовно з входами випрямляча, виходи якого з'єднані з входами нагромаджувача електроенергії. UA 74569 U (12) UA 74569 U UA 74569 U 5 10 15 20 25 30 35 40 45 50 55 Заявлена корисна модель належить до енергетики, а, зокрема, до перетворювачів енергії хвилювання моря в електричну енергію, і може знайти застосування для електроживлення слабкострумових навантажень, що функціонують в автономному режимі, в т. ч. буйкових автоматичних радіометеорологічних станцій. Відома "Енергетична установка морського базування" [1], що містить заякорений плавучий засіб, електрогенератор, розташований в його корпусі, і противагу, причому електрогенератор виконаний у вигляді повітряного турбоелектрогенератора постійного струму, в корпусі плавучого засобу виконана наскрізна шахта, противага в товщі води забезпечена ротором з вертикально розташованими лопатями, кінематично зв'язаними з мультиплікатором і генератором постійного струму, розташованими у внутрішній порожнині противаги, а на палубі плавучого засобу навколо наскрізної шахти змонтовані гофровані пневмокамери змінного об'єму, верхні елементи яких шарнірно з'єднані зі змінними консолями, жорстко фіксуються на противагу, і нагнітальні камери гофрованих пневмокамер змінного обсягу з'єднані з повітряним турбоелектрогенератором, електрично зв'язаних з ротором електрогенератора з вертикально розташованими лопатями і зовнішньою енергомережею. Її недоліки - значні собівартість і габаритно-вагові характеристики, необхідність в заякоренні, значні апаратурні витрати і обмежена надійність у роботі. Відома, найближча до предмета пропонованої корисної моделі, "Установка конверсії енергії хвилювання моря в електроенергію" [2], що містить плавучий засіб і противагу, плавучий засіб якої виконано з двох і більше елементів з позитивною плавучістю, розташованих на поверхні моря і з'єднаних між собою механічно рухомо, в яких вмонтовані п'єзоелектричні перетворювачі, пристрої перетворення коливальних рухів сполучених елементів плавучого засобу в імпульсні силові дії, поєднані механічно з одного боку із зв'язаними елементами плавучого засобу, а з іншого боку - з однойменними п'єзоелектричними перетворювачами, випрямлячі струму, з'єднані електрично входами з п'єзоелектричними перетворювачами, і накопичувач електричної енергії, з'єднаний електрично з виходами випрямлячів. Її недоліки - обмеженість коефіцієнта перетворення енергії, що можна пояснити низьким коефіцієнтом перетворення п'єзоелектричних перетворювачів, і конструктивна складність. Задача корисної моделі - підвищення коефіцієнта корисної дії і надійності в роботі, а також спрощення конструкції перетворювача енергії хвиль моря в електроенергію. Технічний результат пропонованої корисної моделі - підвищення коефіцієнта корисної дії і зниження конструктивної складності перетворювача при одночасному підвищенні довговічності та надійності в роботі. Технічний результат досягається тим, що хвилювання моря послідовно перетворюється в коливання маятника, на якому укріплені постійні магніти, при зворотно-поступальному переміщенні яких, проходячи в котушках індуктивності, на клемах котушок наводиться електрорушійна сила, яка випрямлячем перетвориться в однополярні імпульси електроенергії, що накопичуються накопичувачем. Конструкція редуктора енергії хвиль моря наведена на фіг. 1, схема електрична принципова - на фіг. 2. Редуктор енергії хвиль моря містить плавучий засіб, на якому закріплений герметичний корпус, в якому розташовані (див. фіг. 1) шарнір 1, маятник 2, підвішений на шарнірі 1, з постійними магнітами 3 на кінцях коромисла, котушки 4 індуктивності, розташовані співвісно по ходу магнітів 3, і обмежники 5 ходу маятника 2. Котушки індуктивності 4 з'єднані (див. фіг. 2) послідовно і з входами випрямляча 6, вихід якого з'єднаний з входами накопичувача електроенергії 7. Величина електрорушійної сили (ЕРС) індукції ξ, що генерується індукційним перетворювачем механічної енергії в електричну, залежить від магнітної індукції В його постійного магніту 3, індуктивності L його котушок 4 і швидкості ξ зміни магнітного потоку Φ через площу S, обмежену витками котушок 4. Але ξ=-ΔΦ/Δt, де Ф=ВS·cos ; де - кут нахилу магнітного поля до поверхні витка котушки 4; 2 а L 4kSN / , де μ - магнітна проникність; N - число витків котушки 4 індуктивності; довжина намотування котушки 4; k=f( /d) - коефіцієнт, що залежить від відношення довжини намотки до діаметра d котушки 4. Реально коефіцієнт корисної дії (КПДі) індукційного перетворювача в 34 рази вище, ніж КПДпе п'єзоелектричного перетворювача, так як КПДпе0,2 і КПДі0,5 [3]. Редуктор енергії хвиль моря працює таким чином. При хвилюванні поверхні моря плавучий засіб робить коливання відносно горизонтальної площини. При цьому корпус перетворювача також змінює кут нахилу до горизонту, а маятник 2, 1 UA 74569 U 5 10 15 20 відхиляючись від вертикалі, переміщує магніти 3 в котушках 4. Зворотно-поступальні рухи магнітів 3 в котушки 4 наводять імпульси змінної електрорушійної сили, амплітуда яких пропорційна намагніченості магнітів 3, швидкості їх переміщення в котушках і числу витків котушок 4. Вихідні двополярні імпульси котушок 4 змінної напруги (е.р.с.) випрямлячем 6 перетворюються в однополярні імпульси електроенергії, яка накопичується в накопичувачі 7. З виходів накопичувача 7 електроенергія надходить на входи споживача. Редуктор енергії хвиль моря застосуємо в науково-дослідних, технологічних і побутових цілях. При експлуатації на об'єкті морського базування, він, за рахунок послідовно в часі генеруючих імпульсів струму накопичує електричну енергію, достатню для інформування споживача, наприклад, метеорологічною інформацією про метеорологічний стан району перебування буйкової автоматичної метеорологічної станції, про небезпеку району плавання в точці установки буя або про переміщення плавучого автономного науково-дослідного об'єкта (про координати перебування, динаміку, напрямок і швидкість переміщення його носія). Переваги використання запропонованого редуктора енергії хвиль моря полягають у тому, що він працездатний в автономному режимі необмежено за часом доби і року, простий по застосуванню, реалізований на сучасній елементній базі в довільних умовах їх виробництва, надійний і довговічний в експлуатації, не потребує обслуговування до фізичного зносу, має невисоку собівартість і підвищений коефіцієнт корисної дії. Джерела інформації: 1. Патент RU 2225530, F03B 13/16, бюл. 7, 2004; 2. Патент RU 90849, F03B 13/14, бюл. № 2, 2010; 3. Патент RU 104642, F03B 13/14, бюл. 14, 20.05.2011. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 Редуктор енергії хвиль моря, що містить плавучий засіб, який відрізняється тим, що на плавучому засобі закріплений герметичний корпус, в якому розташовані шарнірно закріплений маятник з постійними магнітами на кінцях коромисла, котушки індуктивності, розташовані співвісно по ходу магнітів, обмежники ходу маятника, а котушки індуктивності з'єднані послідовно з входами випрямляча, виходи якого з'єднані з входами нагромаджувача електроенергії. 2 UA 74569 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
ДивитисяДодаткова інформація
Назва патенту англійськоюReducer of energy of sea waves
Автори англійськоюFinaiev Valerii Ivanovych, Stefanenko Vitalii Kuzmych, Skubilin Mikhail Diemianovich, Kobersi Iskander Suleiman
Назва патенту російськоюРедуктор энергии волн моря
Автори російськоюФинаев Валерий Иванович, Стефаненко Виталий Кузьмич, Скубилин Михаил Демьянович, Коберси Искандар Сулейман
МПК / Мітки
МПК: F03B 13/14
Мітки: редуктор, хвиль, енергії, моря
