Гаситель енергії морських хвиль
Номер патенту: 52413
Опубліковано: 25.08.2010
Автори: Бугаєнко Борис Андрійович, Андрейчикова Ганна Юріївна, Галь Анатолій Феодосійович
Формула / Реферат
Гаситель енергії морських хвиль, який містить хвилелом, виконаний у вигляді металевих або залізобетонних понтонів, перфорованих горизонтальними крізними отворами і розміщених нижче за рівень води, зв'язаних якірними канатами з якорями і з'єднаних гнучкими в'язями з плавучим об'єктом океанотехніки, причому понтони виконані у вигляді кільцевої конструкції різних діаметрів з можливістю розміщення одного понтона в іншому, при цьому кожен понтон додатково оснащений буями різної водотоннажності і мертвими якорями, гнучкі в'язі пропущені через крізні отвори в понтонах і з'єднані з буями, а їх корінні кінці з'єднані з додатковими мертвими якорями, який відрізняється тим, що в понтонах додатково виконані перфоровані вертикальні крізні отвори.
Текст

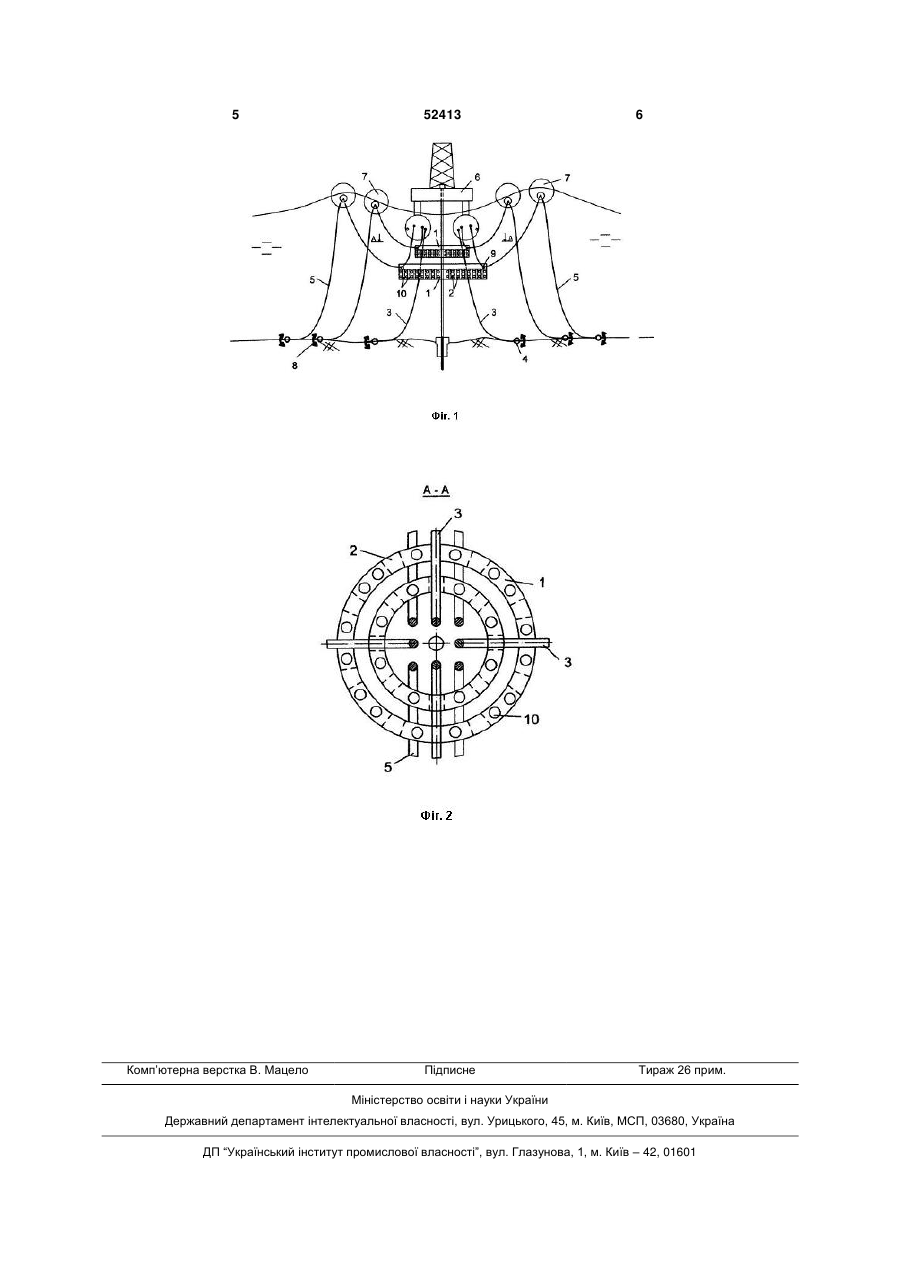

Гаситель енергії морських хвиль, який містить хвилелом, виконаний у вигляді металевих або залізобетонних понтонів, перфорованих горизонтальними крізними отворами і розміщених нижче за 3 52413 4 пропущені через крізні отвори в понтонах і з'єднані буями 7 різної водотонажності і мертвими якорями з буями, а їх корінні кінці з'єднані з додатковими 8. Гнучкі в'язі 5 пропущені через крізні отвори 9 в мертвими якорями. Згідно пропозиції в понтонах понтонах 1 і з'єднані з буями 7, а їх корінні кінці додатково виконані перфоровані вертикальні крізні з'єднані з додатковими мертвими якорями 8. У отвори. понтонах 1 виконані додаткові перфоровані вертиПозитивний ефект досягається тим, що при кальні крізні отвори 10. морському хвилюванні хвилелом, виконаний у виГаситель енергії морських хвиль працює нагляді перфорованих крізними горизонтальними і ступним чином. вертикальними отворами понтонів, кожен з яких При вітровому хвилюванні плавучий об'єкт додатково оснащений буями, через які пропущені океанотехніки 6 переміщається відносно морськогнучкі в'язі, і мертвими якорями, надійно утримуго дна у вертикальному і горизонтальному напряється в заданому місці акваторії, зменшуються мах і утримується на місці за допомогою якірних вертикальні складові навантажень на якоря, пом'яканатів 5 і якорів 8. При цьому гаситель морських кшуються навантаження на якірні в'язі в результаті хвиль, виконаний у вигляді металевих або залізотого, що понтони різних діаметрів мають можлибетонних понтонів 1, перфорованих крізними вість плавного переміщення і розміщення одного в отворами - горизонтальними 2 і вертикальними 10, іншому і за рахунок цього пропускати значні маси також переміщається відносно морського дна, і води через отвори в понтонах, що в цілому покраутримується на місці за допомогою корінних кінців щує роботу якірної системи. Наявність в понтонах якірних канатів 3 і мертвих якорів 4. Кожна гнучка крізних додаткових вертикальних отворів дозволяє в'язь 5 з'єднана з об'єктом океанотехніки 6, прозменшити переміщення плавучого об'єкта і вертипущена через відповідні отвори 9 в понтонах 1 і кальні навантаження на нього, а також дозволяє з'єднана з буями 7. Енергія хвилі гаситься в понзгладити ривкоподібні рухи гнучких в'язів при хвитонах 1 за рахунок їх плавного переміщення віднолюванні і погасити енергію коливань плавучого сно один одного і морського дна, а також можлиоб'єкта за рахунок ефекту демпфірування, в ревості розміщення одного понтона в іншому, зультаті якого енергія хвилі додатково йде на повнаслідок чого значний об'єм води проходить чедолання опору при проходженні через вертикальні рез крізні горизонтальні і вертикальні отвори в крізні отвори. Тим самим наявність в понтонах понтонах, і відбувається процес дроселювання додаткових вертикальних крізних отворів дозволяє води, за рахунок чого енергія хвилі йде на подопонизити інтенсивність хвилевого навантаження лання опору. Робота, витрачена на проходження на частину плавучого об'єкта океанотехніки на 7-8 морської води через отвори, дозволяє погасити %. енергію хвилі. Сутність корисної моделі пояснюється рисунПозитивний ефект досягається тим, що при ками: хвилевих і вітрових навантаженнях кожен понтон - на фіг. 1 показано схему гасителя енергії хвилелому окрім горизонтальних додатково має морських хвиль для плавучого об'єкта океанотехвертикальні крізні отвори, що забезпечує зменніки; шення переміщень плавучого об'єкта і вертикаль- на фіг. 2 показано переріз гасителя енергії них навантажень на нього, а також згладжування морських хвиль для плавучого об'єкта океанотехривкоподібних рухів гнучких в'язів при хвилюванні і ніки (переріз по А - А). гасіння енергії коливань плавучого об'єкта океаноГаситель енергії морських хвиль містить хвитехніки, що в цілому пом'якшує роботу якірної сислелом, виконаний у вигляді металевих або залізотеми при динамічних діях хвилювання на корпус бетонних понтонів 1, перфорованих крізними гориплавучого об'єкта. Тим самим наявність в понзонтальними отворами 2 і розміщених нижче за тонах гасителя енергії морських хвиль додаткових рівень води, зв'язаних якірними канатами 3 з яковертикальних крізних отворів дозволяє в порівнянрями 4 і з'єднаних гнучкими в'язями 5 з плавучим ні з прототипом поліпшити роботу якірної системи і об'єктом океанотехніки 6. Понтони 1 виконані у тим самим понизити інтенсивність хвилевого навигляді кільцевої конструкції різних діаметрів з вантаження на частину плавучого об'єкта океаноможливістю розміщення одного понтона в іншому, техніки на 7-8 %. при цьому кожен понтон додатково оснащений 5 Комп’ютерна верстка В. Мацело 52413 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDissipator of sea wave energy
Автори англійськоюBuhaienko Borys Andriiovych, Hal Anatolii Feodosiiovych, Andreichykova Hanna Yuriivna
Назва патенту російськоюГаситель энергии морских волн
Автори російськоюБугаенко Борис Андреевич, Галь Анатолий Феодосьевич, Андрейчикова Анна Юрьевна
МПК / Мітки
МПК: B63B 21/00, B63B 35/44, B63B 35/00
Мітки: гаситель, морських, енергії, хвиль
