Ківш драглайна

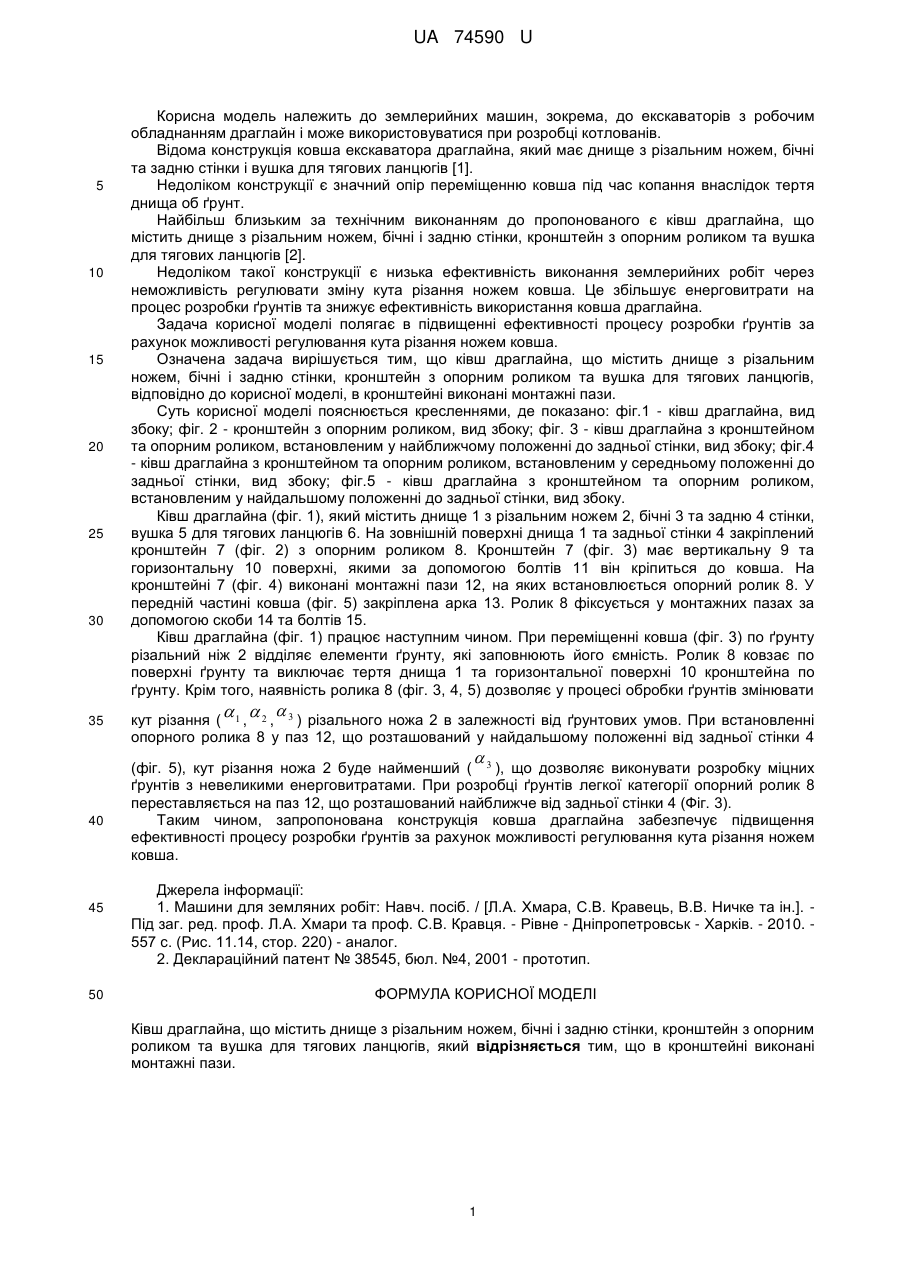

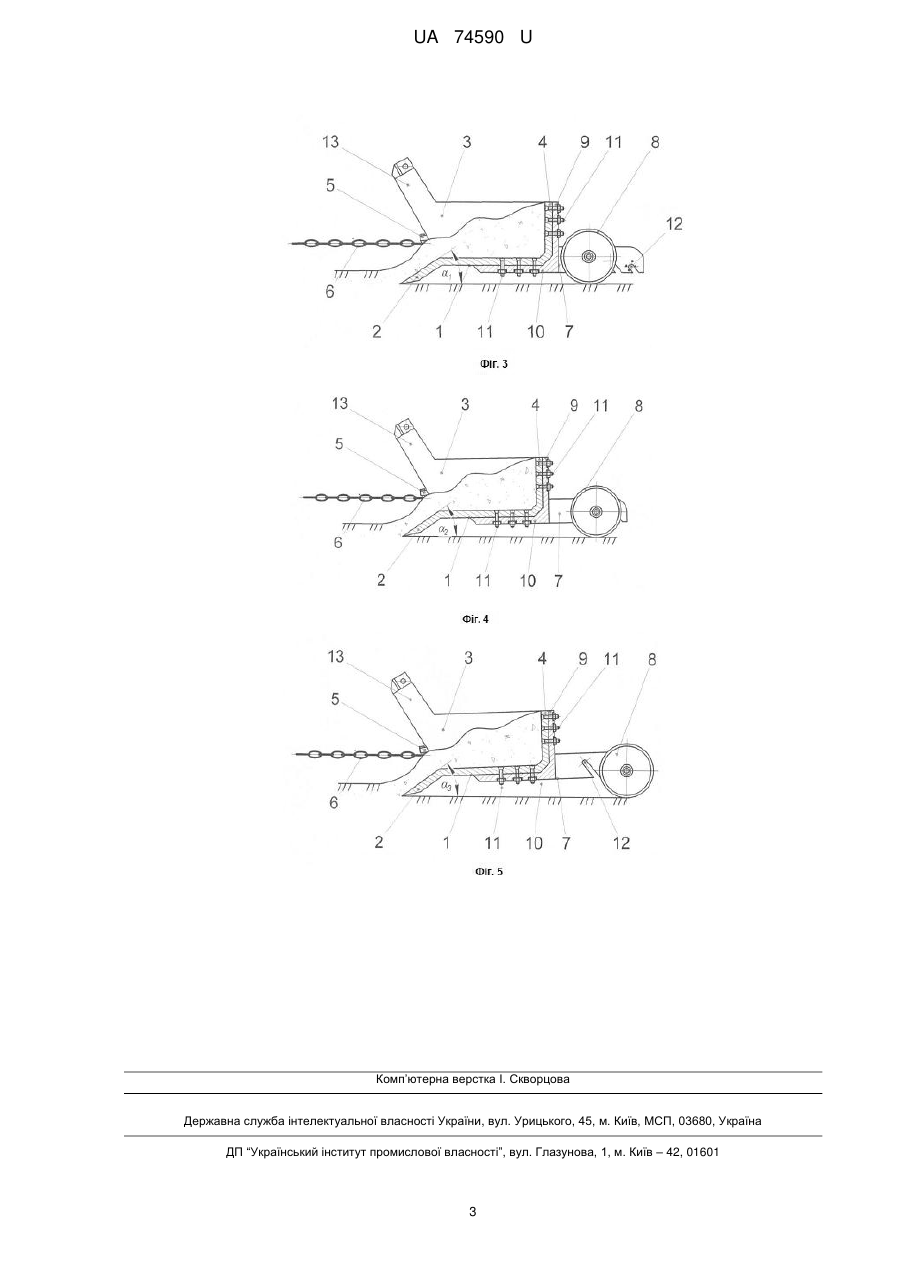

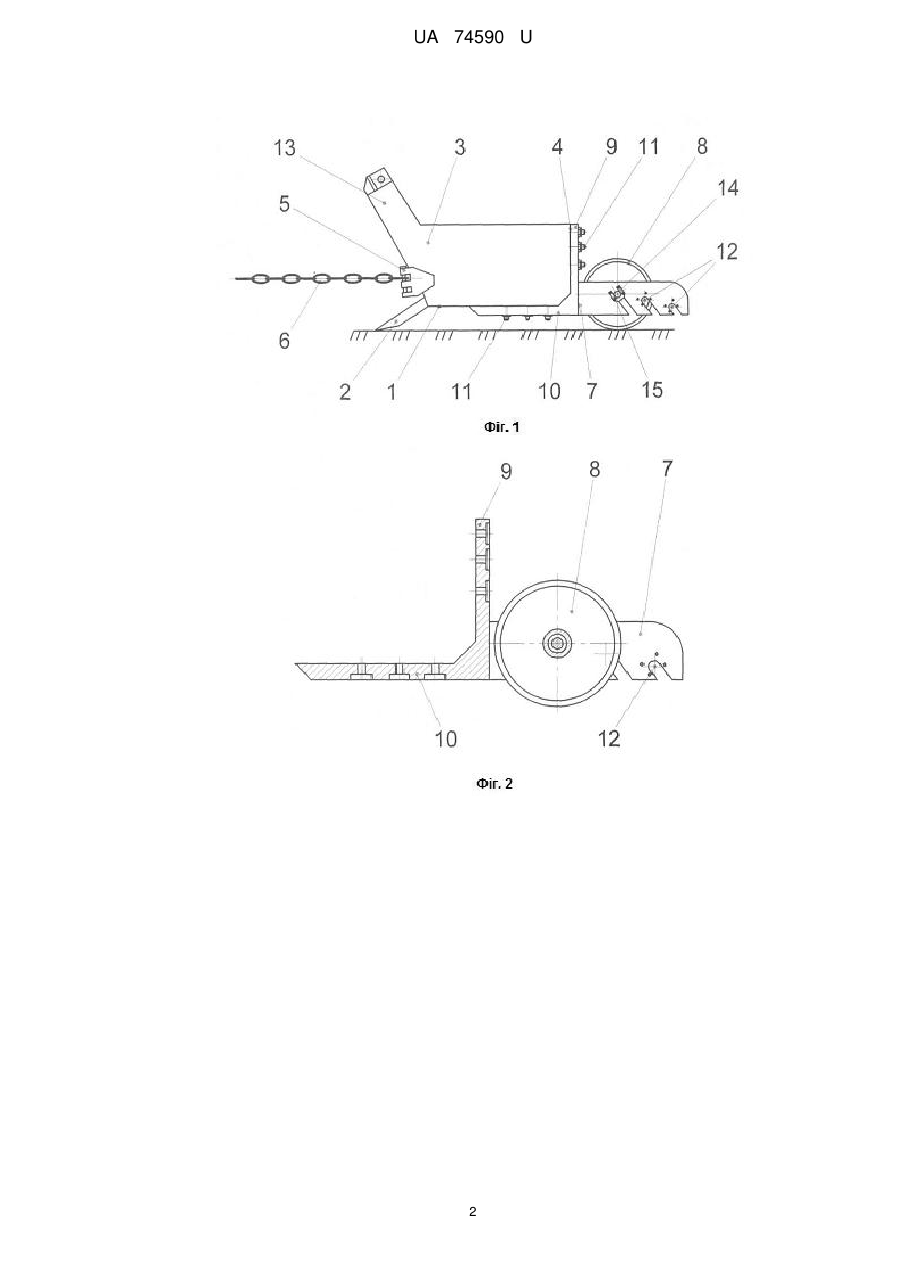

Реферат: Ківш драглайна містить днище з різальним ножем, бічні і задню стінки, кронштейн з опорним роликом та вушка для тягових ланцюгів. В кронштейні виконані монтажні пази. UA 74590 U (12) UA 74590 U UA 74590 U 5 10 15 20 25 30 35 Корисна модель належить до землерийних машин, зокрема, до екскаваторів з робочим обладнанням драглайн і може використовуватися при розробці котлованів. Відома конструкція ковша екскаватора драглайна, який має днище з різальним ножем, бічні та задню стінки і вушка для тягових ланцюгів [1]. Недоліком конструкції є значний опір переміщенню ковша під час копання внаслідок тертя днища об ґрунт. Найбільш близьким за технічним виконанням до пропонованого є ківш драглайна, що містить днище з різальним ножем, бічні і задню стінки, кронштейн з опорним роликом та вушка для тягових ланцюгів [2]. Недоліком такої конструкції є низька ефективність виконання землерийних робіт через неможливість регулювати зміну кута різання ножем ковша. Це збільшує енерговитрати на процес розробки ґрунтів та знижує ефективність використання ковша драглайна. Задача корисної моделі полягає в підвищенні ефективності процесу розробки ґрунтів за рахунок можливості регулювання кута різання ножем ковша. Означена задача вирішується тим, що ківш драглайна, що містить днище з різальним ножем, бічні і задню стінки, кронштейн з опорним роликом та вушка для тягових ланцюгів, відповідно до корисної моделі, в кронштейні виконані монтажні пази. Суть корисної моделі пояснюється кресленнями, де показано: фіг.1 - ківш драглайна, вид збоку; фіг. 2 - кронштейн з опорним роликом, вид збоку; фіг. 3 - ківш драглайна з кронштейном та опорним роликом, встановленим у найближчому положенні до задньої стінки, вид збоку; фіг.4 - ківш драглайна з кронштейном та опорним роликом, встановленим у середньому положенні до задньої стінки, вид збоку; фіг.5 - ківш драглайна з кронштейном та опорним роликом, встановленим у найдальшому положенні до задньої стінки, вид збоку. Ківш драглайна (фіг. 1), який містить днище 1 з різальним ножем 2, бічні 3 та задню 4 стінки, вушка 5 для тягових ланцюгів 6. На зовнішній поверхні днища 1 та задньої стінки 4 закріплений кронштейн 7 (фіг. 2) з опорним роликом 8. Кронштейн 7 (фіг. 3) має вертикальну 9 та горизонтальну 10 поверхні, якими за допомогою болтів 11 він кріпиться до ковша. На кронштейні 7 (фіг. 4) виконані монтажні пази 12, на яких встановлюється опорний ролик 8. У передній частині ковша (фіг. 5) закріплена арка 13. Ролик 8 фіксується у монтажних пазах за допомогою скоби 14 та болтів 15. Ківш драглайна (фіг. 1) працює наступним чином. При переміщенні ковша (фіг. 3) по ґрунту різальний ніж 2 відділяє елементи ґрунту, які заповнюють його ємність. Ролик 8 ковзає по поверхні ґрунту та виключає тертя днища 1 та горизонтальної поверхні 10 кронштейна по ґрунту. Крім того, наявність ролика 8 (фіг. 3, 4, 5) дозволяє у процесі обробки ґрунтів змінювати    кут різання ( 1 , 2 , 3 ) різального ножа 2 в залежності від ґрунтових умов. При встановленні опорного ролика 8 у паз 12, що розташований у найдальшому положенні від задньої стінки 4  40 45 50 (фіг. 5), кут різання ножа 2 буде найменший ( 3 ), що дозволяє виконувати розробку міцних ґрунтів з невеликими енерговитратами. При розробці ґрунтів легкої категорії опорний ролик 8 переставляється на паз 12, що розташований найближче від задньої стінки 4 (Фіг. 3). Таким чином, запропонована конструкція ковша драглайна забезпечує підвищення ефективності процесу розробки ґрунтів за рахунок можливості регулювання кута різання ножем ковша. Джерела інформації: 1. Машини для земляних робіт: Навч. посіб. / [Л.А. Хмара, С.В. Кравець, В.В. Ничке та ін.]. Під заг. ред. проф. Л.А. Хмари та проф. С.В. Кравця. - Рівне - Дніпропетровськ - Харків. - 2010. 557 с. (Рис. 11.14, стор. 220) - аналог. 2. Деклараційний патент № 38545, бюл. №4, 2001 - прототип. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Ківш драглайна, що містить днище з різальним ножем, бічні і задню стінки, кронштейн з опорним роликом та вушка для тягових ланцюгів, який відрізняється тим, що в кронштейні виконані монтажні пази. 1 UA 74590 U 2 UA 74590 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
