Обладнання бульдозера для розбирання завалів зруйнованих будівель

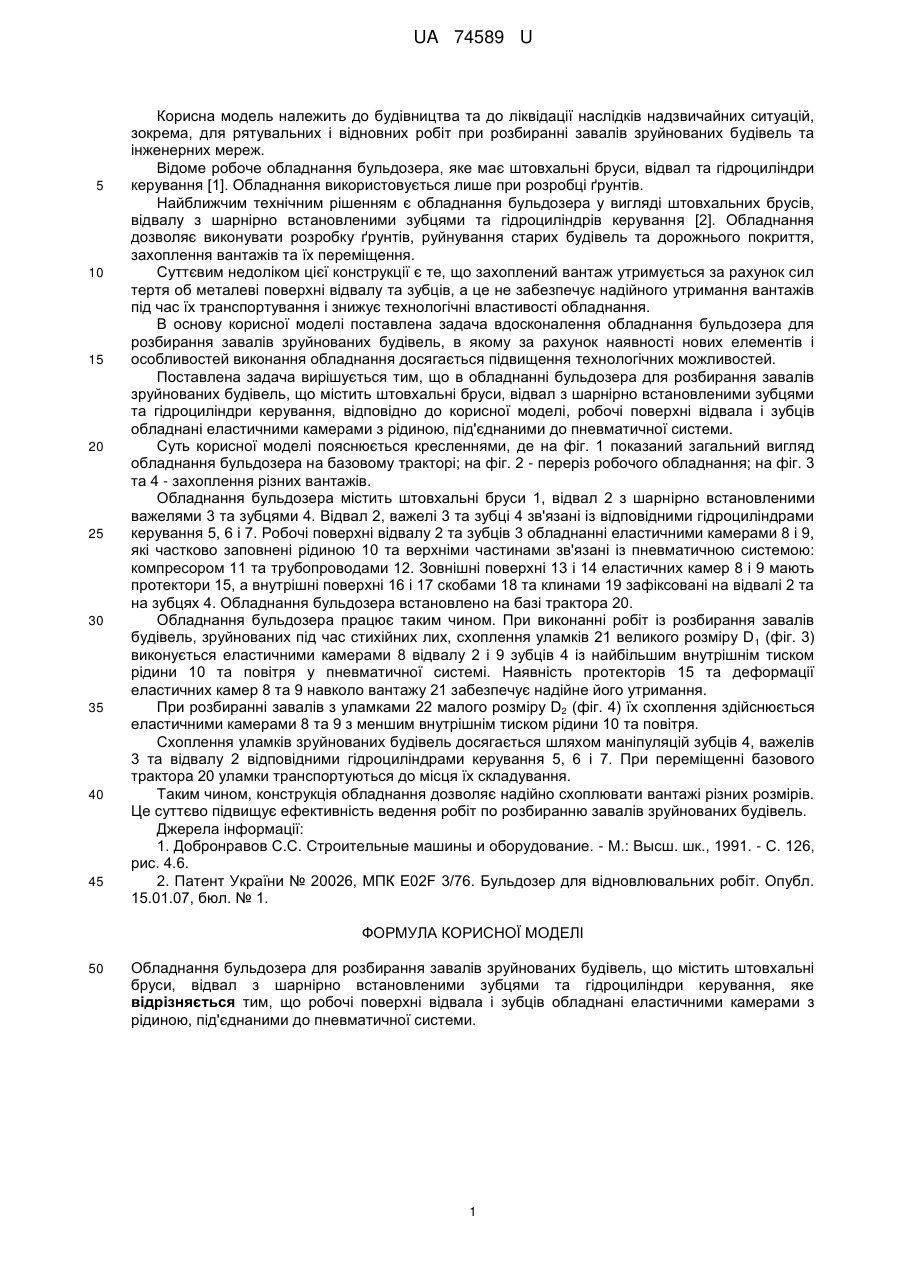

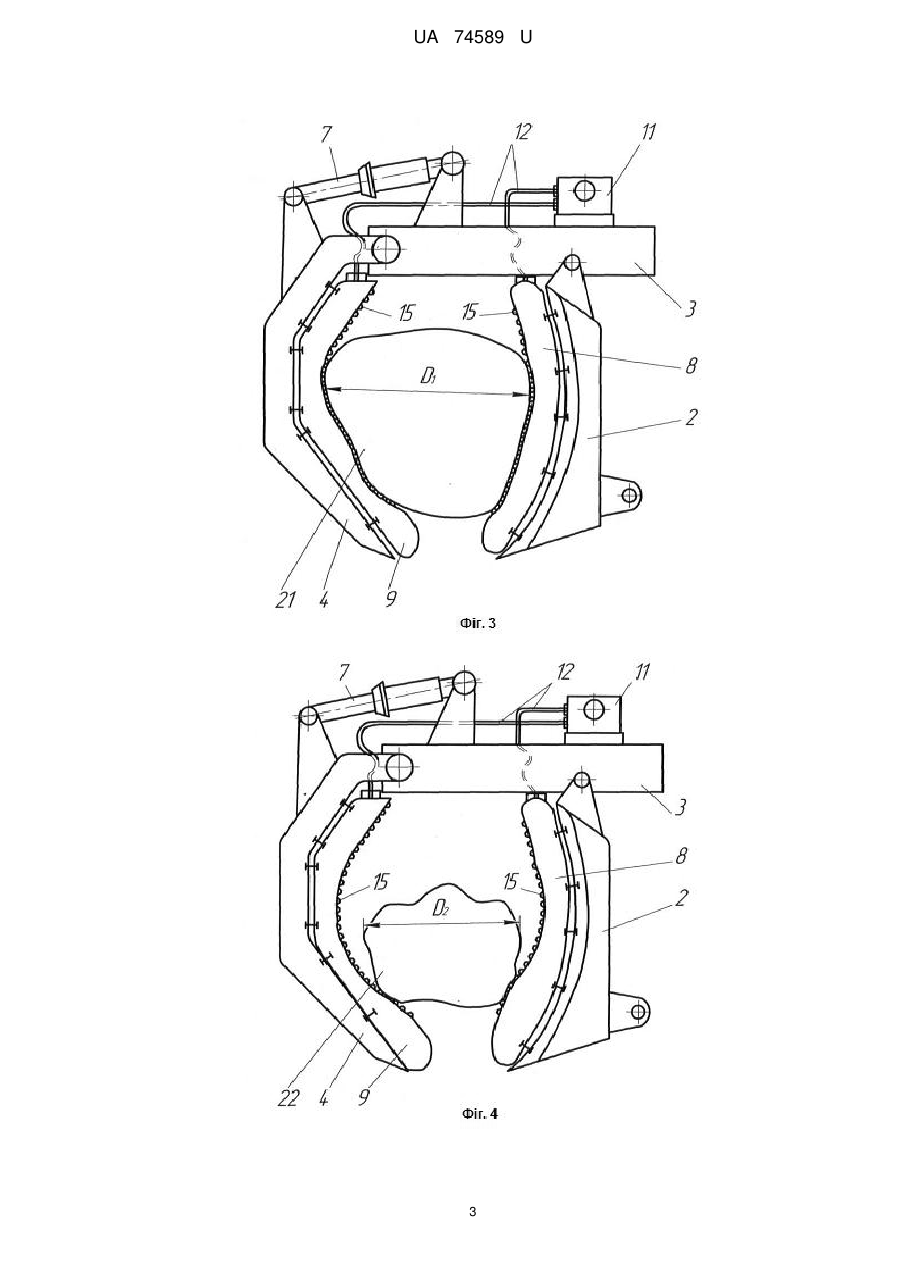

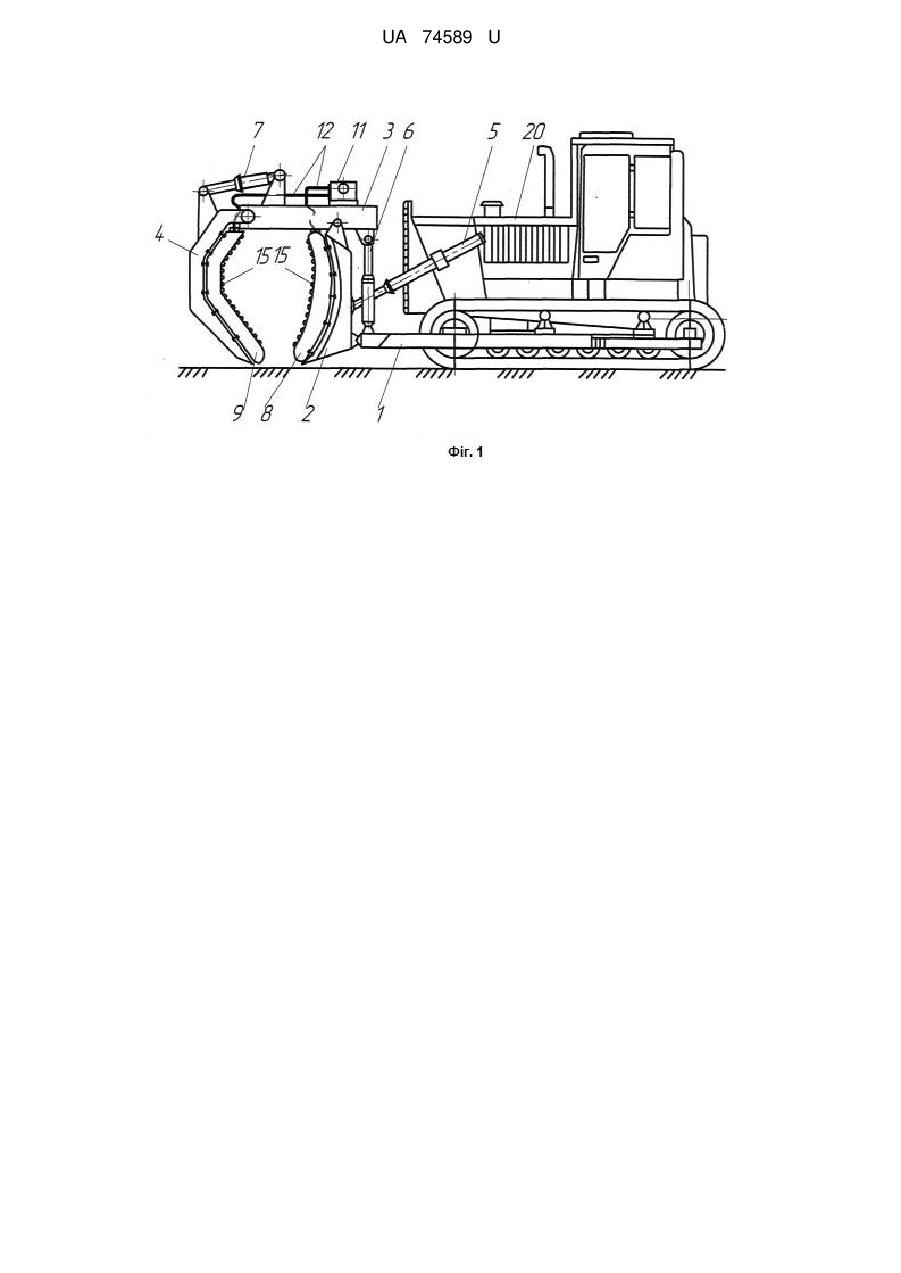

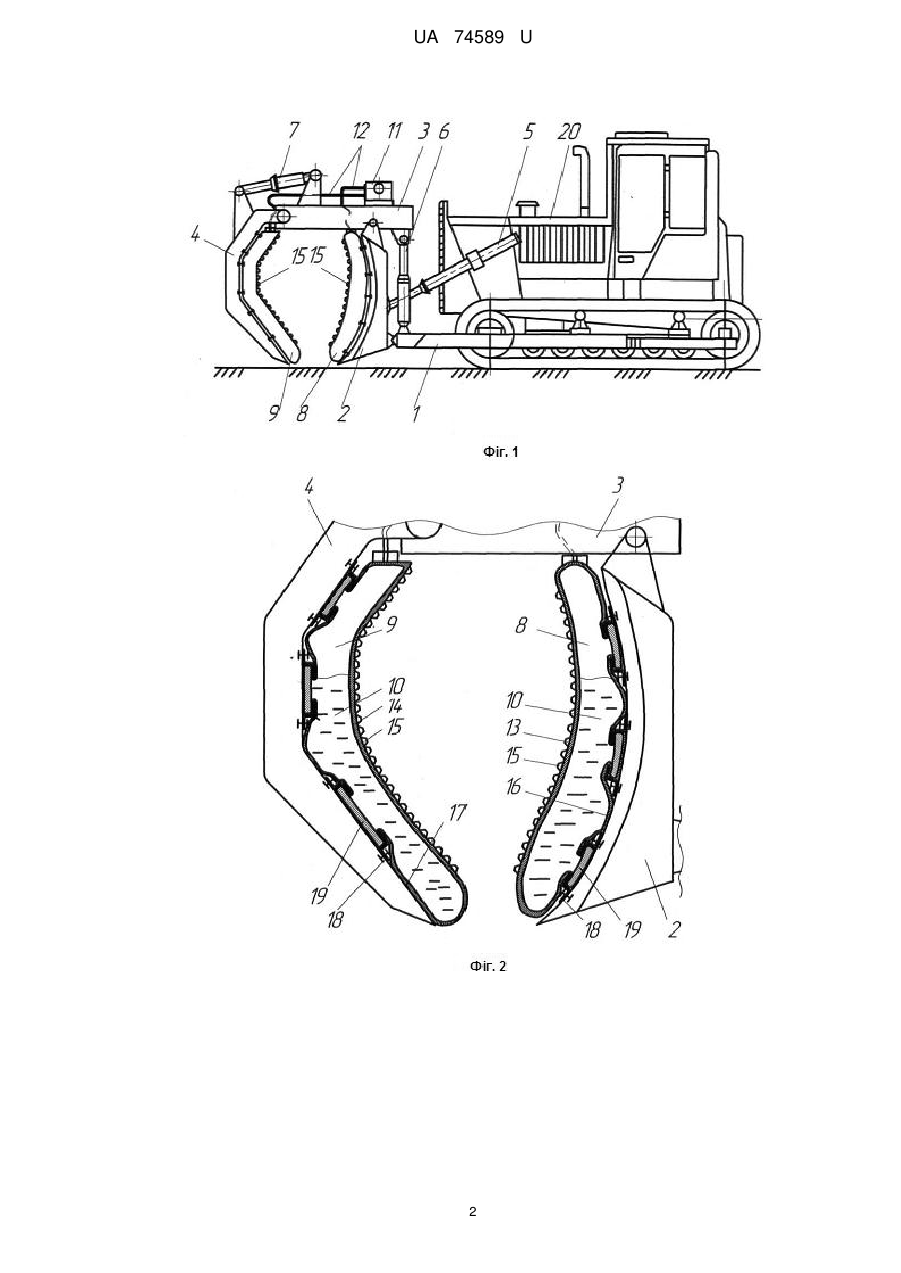

Реферат: Обладнання бульдозера для розбирання завалів зруйнованих будівель містить штовхальні бруси, відвал з шарнірно встановленими зубцями та гідроциліндри керування. Робочі поверхні відвала і зубців обладнані еластичними камерами з рідиною, під'єднаними до пневматичної системи. UA 74589 U (12) UA 74589 U UA 74589 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до будівництва та до ліквідації наслідків надзвичайних ситуацій, зокрема, для рятувальних і відновних робіт при розбиранні завалів зруйнованих будівель та інженерних мереж. Відоме робоче обладнання бульдозера, яке має штовхальні бруси, відвал та гідроциліндри керування [1]. Обладнання використовується лише при розробці ґрунтів. Найближчим технічним рішенням є обладнання бульдозера у вигляді штовхальних брусів, відвалу з шарнірно встановленими зубцями та гідроциліндрів керування [2]. Обладнання дозволяє виконувати розробку ґрунтів, руйнування старих будівель та дорожнього покриття, захоплення вантажів та їх переміщення. Суттєвим недоліком цієї конструкції є те, що захоплений вантаж утримується за рахунок сил тертя об металеві поверхні відвалу та зубців, а це не забезпечує надійного утримання вантажів під час їх транспортування і знижує технологічні властивості обладнання. В основу корисної моделі поставлена задача вдосконалення обладнання бульдозера для розбирання завалів зруйнованих будівель, в якому за рахунок наявності нових елементів і особливостей виконання обладнання досягається підвищення технологічних можливостей. Поставлена задача вирішується тим, що в обладнанні бульдозера для розбирання завалів зруйнованих будівель, що містить штовхальні бруси, відвал з шарнірно встановленими зубцями та гідроциліндри керування, відповідно до корисної моделі, робочі поверхні відвала і зубців обладнані еластичними камерами з рідиною, під'єднаними до пневматичної системи. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 показаний загальний вигляд обладнання бульдозера на базовому тракторі; на фіг. 2 - переріз робочого обладнання; на фіг. 3 та 4 - захоплення різних вантажів. Обладнання бульдозера містить штовхальні бруси 1, відвал 2 з шарнірно встановленими важелями 3 та зубцями 4. Відвал 2, важелі 3 та зубці 4 зв'язані із відповідними гідроциліндрами керування 5, 6 і 7. Робочі поверхні відвалу 2 та зубців 3 обладнанні еластичними камерами 8 і 9, які частково заповнені рідиною 10 та верхніми частинами зв'язані із пневматичною системою: компресором 11 та трубопроводами 12. Зовнішні поверхні 13 і 14 еластичних камер 8 і 9 мають протектори 15, а внутрішні поверхні 16 і 17 скобами 18 та клинами 19 зафіксовані на відвалі 2 та на зубцях 4. Обладнання бульдозера встановлено на базі трактора 20. Обладнання бульдозера працює таким чином. При виконанні робіт із розбирання завалів будівель, зруйнованих під час стихійних лих, схоплення уламків 21 великого розміру D 1 (фіг. 3) виконується еластичними камерами 8 відвалу 2 і 9 зубців 4 із найбільшим внутрішнім тиском рідини 10 та повітря у пневматичної системі. Наявність протекторів 15 та деформації еластичних камер 8 та 9 навколо вантажу 21 забезпечує надійне його утримання. При розбиранні завалів з уламками 22 малого розміру D2 (фіг. 4) їх схоплення здійснюється еластичними камерами 8 та 9 з меншим внутрішнім тиском рідини 10 та повітря. Схоплення уламків зруйнованих будівель досягається шляхом маніпуляцій зубців 4, важелів 3 та відвалу 2 відповідними гідроциліндрами керування 5, 6 і 7. При переміщенні базового трактора 20 уламки транспортуються до місця їх складування. Таким чином, конструкція обладнання дозволяє надійно схоплювати вантажі різних розмірів. Це суттєво підвищує ефективність ведення робіт по розбиранню завалів зруйнованих будівель. Джерела інформації: 1. Добронравов С.С. Строительные машины и оборудование. - М.: Высш. шк., 1991. - С. 126, рис. 4.6. 2. Патент України № 20026, МПК Е02F 3/76. Бульдозер для відновлювальних робіт. Опубл. 15.01.07, бюл. № 1. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Обладнання бульдозера для розбирання завалів зруйнованих будівель, що містить штовхальні бруси, відвал з шарнірно встановленими зубцями та гідроциліндри керування, яке відрізняється тим, що робочі поверхні відвала і зубців обладнані еластичними камерами з рідиною, під'єднаними до пневматичної системи. 1 UA 74589 U 2 UA 74589 U 3 UA 74589 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
