Сівалка прямого посіву

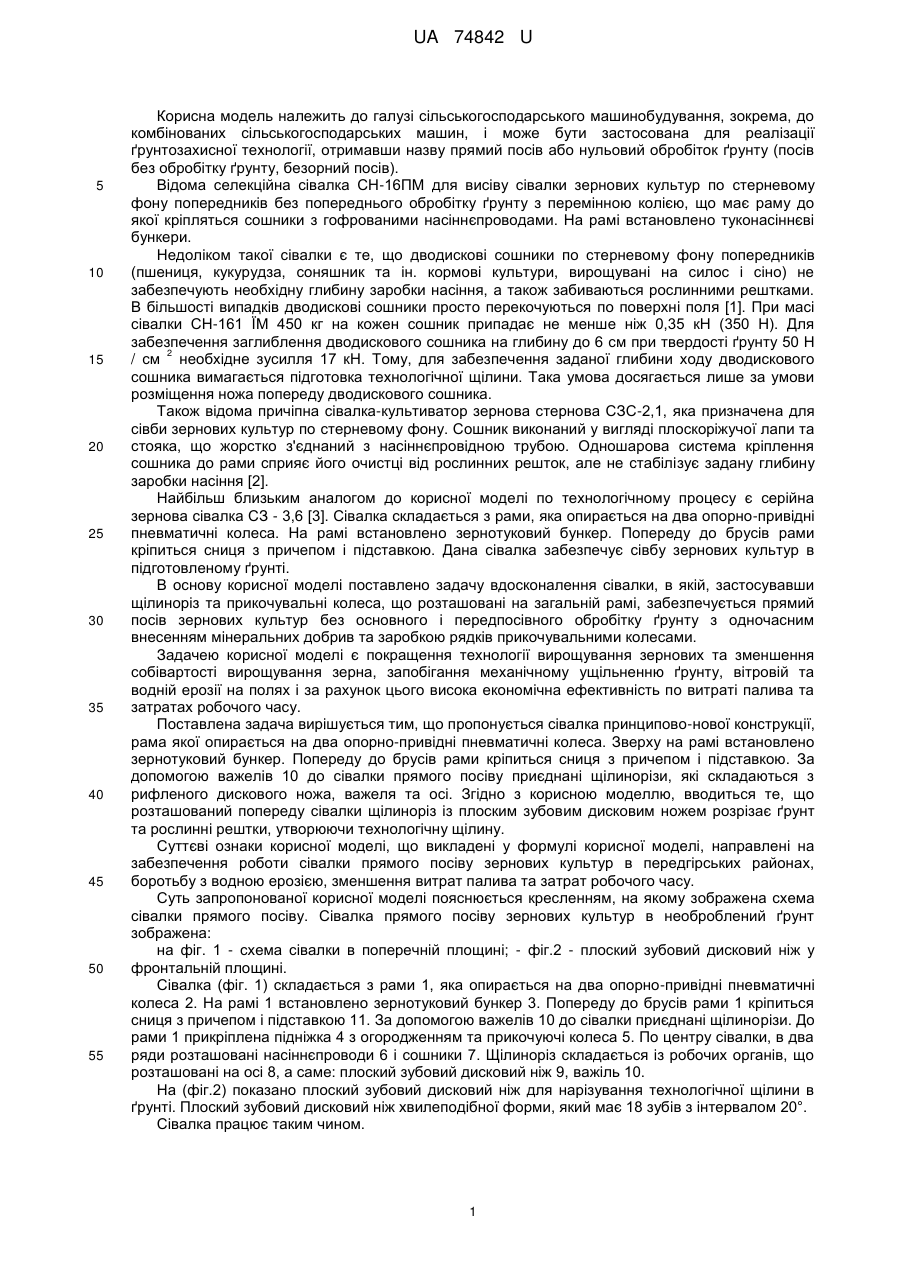

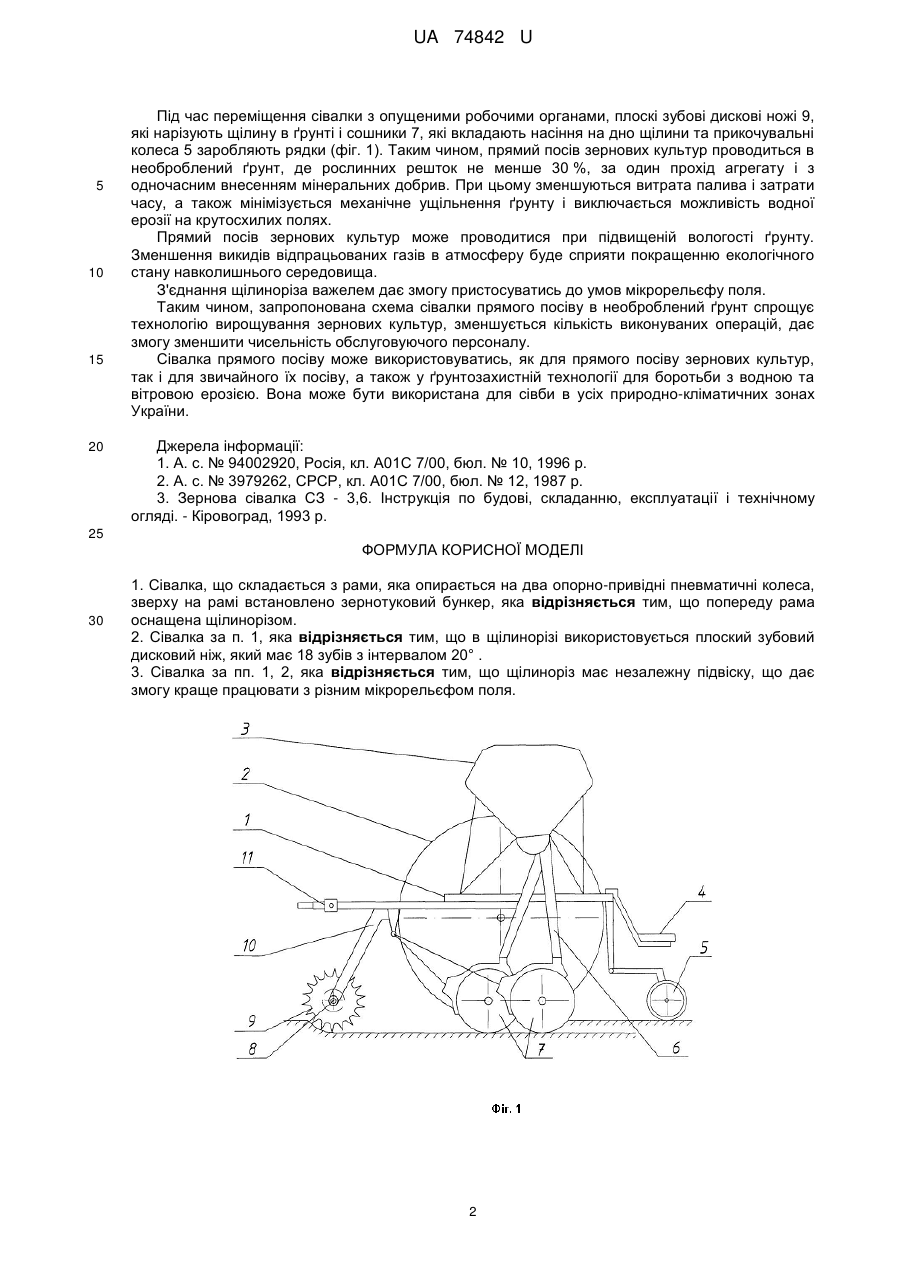

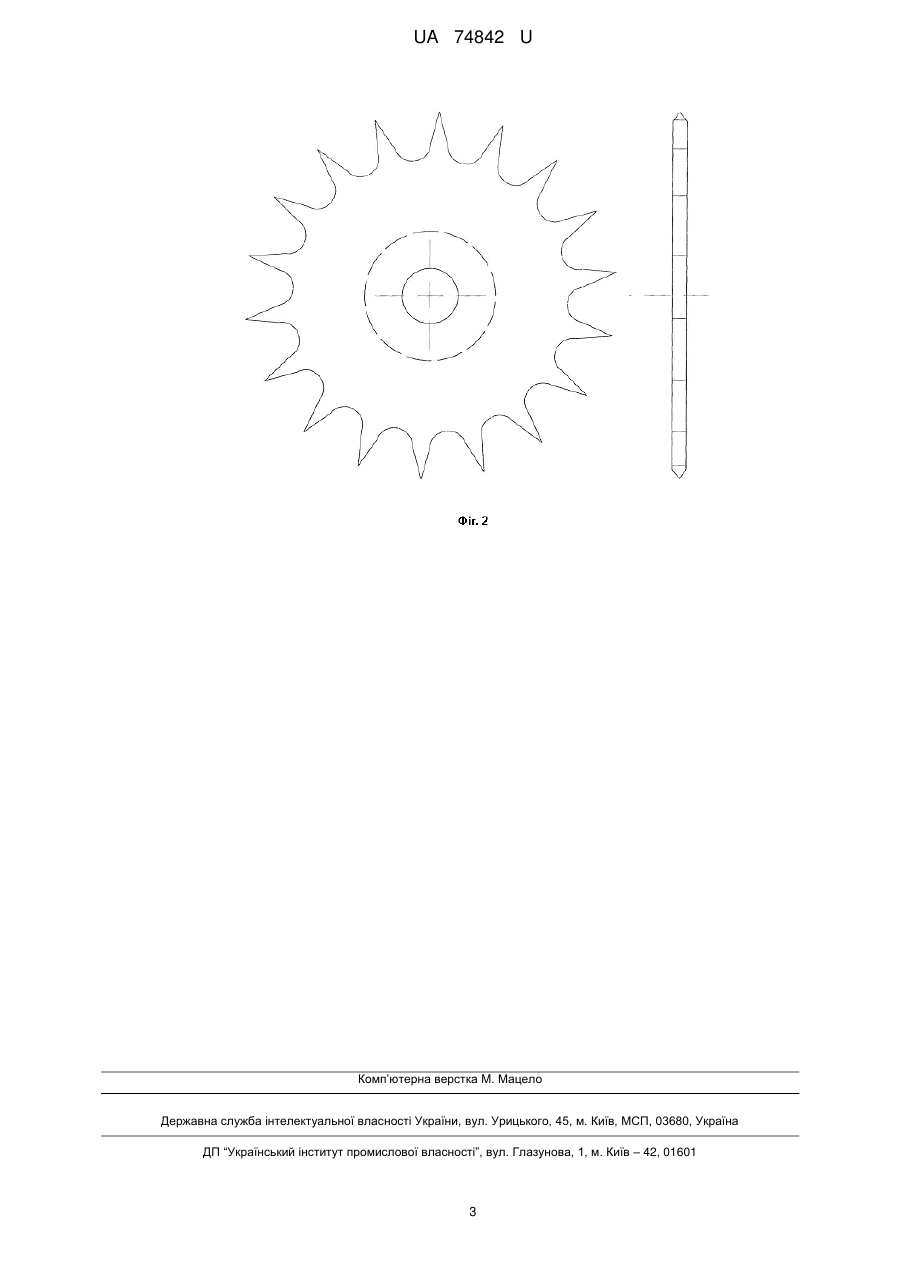

Реферат: UA 74842 U UA 74842 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі сільськогосподарського машинобудування, зокрема, до комбінованих сільськогосподарських машин, і може бути застосована для реалізації ґрунтозахисної технології, отримавши назву прямий посів або нульовий обробіток ґрунту (посів без обробітку ґрунту, безорний посів). Відома селекційна сівалка СН-16ПМ для висіву сівалки зернових культур по стерневому фону попередників без попереднього обробітку ґрунту з перемінною колією, що має раму до якої кріпляться сошники з гофрованими насіннєпроводами. На рамі встановлено туконасіннєві бункери. Недоліком такої сівалки є те, що дводискові сошники по стерневому фону попередників (пшениця, кукурудза, соняшник та ін. кормові культури, вирощувані на силос і сіно) не забезпечують необхідну глибину заробки насіння, а також забиваються рослинними рештками. В більшості випадків дводискові сошники просто перекочуються по поверхні поля [1]. При масі сівалки СН-161 ЇМ 450 кг на кожен сошник припадає не менше ніж 0,35 кН (350 Н). Для забезпечення заглиблення дводискового сошника на глибину до 6 см при твердості ґрунту 50 Η 2 / см необхідне зусилля 17 кН. Тому, для забезпечення заданої глибини ходу дводискового сошника вимагається підготовка технологічної щілини. Така умова досягається лише за умови розміщення ножа попереду дводискового сошника. Також відома причіпна сівалка-культиватор зернова стернова СЗС-2,1, яка призначена для сівби зернових культур по стерневому фону. Сошник виконаний у вигляді плоскоріжучої лапи та стояка, що жорстко з'єднаний з насіннєпровідною трубою. Одношарова система кріплення сошника до рами сприяє його очистці від рослинних решток, але не стабілізує задану глибину заробки насіння [2]. Найбільш близьким аналогом до корисної моделі по технологічному процесу є серійна зернова сівалка СЗ - 3,6 [3]. Сівалка складається з рами, яка опирається на два опорно-привідні пневматичні колеса. На рамі встановлено зернотуковий бункер. Попереду до брусів рами кріпиться сниця з причепом і підставкою. Дана сівалка забезпечує сівбу зернових культур в підготовленому ґрунті. В основу корисної моделі поставлено задачу вдосконалення сівалки, в якій, застосувавши щілиноріз та прикочувальні колеса, що розташовані на загальній рамі, забезпечується прямий посів зернових культур без основного і передпосівного обробітку ґрунту з одночасним внесенням мінеральних добрив та заробкою рядків прикочувальними колесами. Задачею корисної моделі є покращення технології вирощування зернових та зменшення собівартості вирощування зерна, запобігання механічному ущільненню ґрунту, вітровій та водній ерозії на полях і за рахунок цього висока економічна ефективність по витраті палива та затратах робочого часу. Поставлена задача вирішується тим, що пропонується сівалка принципово-нової конструкції, рама якої опирається на два опорно-привідні пневматичні колеса. Зверху на рамі встановлено зернотуковий бункер. Попереду до брусів рами кріпиться сниця з причепом і підставкою. За допомогою важелів 10 до сівалки прямого посіву приєднані щілинорізи, які складаються з рифленого дискового ножа, важеля та осі. Згідно з корисною моделлю, вводиться те, що розташований попереду сівалки щілиноріз із плоским зубовим дисковим ножем розрізає ґрунт та рослинні рештки, утворюючи технологічну щілину. Суттєві ознаки корисної моделі, що викладені у формулі корисної моделі, направлені на забезпечення роботи сівалки прямого посіву зернових культур в передгірських районах, боротьбу з водною ерозією, зменшення витрат палива та затрат робочого часу. Суть запропонованої корисної моделі пояснюється кресленням, на якому зображена схема сівалки прямого посіву. Сівалка прямого посіву зернових культур в необроблений ґрунт зображена: на фіг. 1 - схема сівалки в поперечній площині; - фіг.2 - плоский зубовий дисковий ніж у фронтальній площині. Сівалка (фіг. 1) складається з рами 1, яка опирається на два опорно-привідні пневматичні колеса 2. На рамі 1 встановлено зернотуковий бункер 3. Попереду до брусів рами 1 кріпиться сниця з причепом і підставкою 11. За допомогою важелів 10 до сівалки приєднані щілинорізи. До рами 1 прикріплена підніжка 4 з огородженням та прикочуючі колеса 5. По центру сівалки, в два ряди розташовані насіннєпроводи 6 і сошники 7. Щілиноріз складається із робочих органів, що розташовані на осі 8, а саме: плоский зубовий дисковий ніж 9, важіль 10. На (фіг.2) показано плоский зубовий дисковий ніж для нарізування технологічної щілини в ґрунті. Плоский зубовий дисковий ніж хвилеподібної форми, який має 18 зубів з інтервалом 20°. Сівалка працює таким чином. 1 UA 74842 U 5 10 15 20 Під час переміщення сівалки з опущеними робочими органами, плоскі зубові дискові ножі 9, які нарізують щілину в ґрунті і сошники 7, які вкладають насіння на дно щілини та прикочувальні колеса 5 заробляють рядки (фіг. 1). Таким чином, прямий посів зернових культур проводиться в необроблений ґрунт, де рослинних решток не менше 30 %, за один прохід агрегату і з одночасним внесенням мінеральних добрив. При цьому зменшуються витрата палива і затрати часу, а також мінімізується механічне ущільнення ґрунту і виключається можливість водної ерозії на крутосхилих полях. Прямий посів зернових культур може проводитися при підвищеній вологості ґрунту. Зменшення викидів відпрацьованих газів в атмосферу буде сприяти покращенню екологічного стану навколишнього середовища. З'єднання щілиноріза важелем дає змогу пристосуватись до умов мікрорельєфу поля. Таким чином, запропонована схема сівалки прямого посіву в необроблений ґрунт спрощує технологію вирощування зернових культур, зменшується кількість виконуваних операцій, дає змогу зменшити чисельність обслуговуючого персоналу. Сівалка прямого посіву може використовуватись, як для прямого посіву зернових культур, так і для звичайного їх посіву, а також у ґрунтозахистній технології для боротьби з водною та вітровою ерозією. Вона може бути використана для сівби в усіх природно-кліматичних зонах України. Джерела інформації: 1. А. с. № 94002920, Росія, кл. А01С 7/00, бюл. № 10, 1996 р. 2. А. с. № 3979262, СРСР, кл. А01С 7/00, бюл. № 12, 1987 р. 3. Зернова сівалка СЗ - 3,6. Інструкція по будові, складанню, експлуатації і технічному огляді. - Кіровоград, 1993 р. 25 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 1. Сівалка, що складається з рами, яка опирається на два опорно-привідні пневматичні колеса, зверху на рамі встановлено зернотуковий бункер, яка відрізняється тим, що попереду рама оснащена щілинорізом. 2. Сівалка за п. 1, яка відрізняється тим, що в щілинорізі використовується плоский зубовий дисковий ніж, який має 18 зубів з інтервалом 20° . 3. Сівалка за пп. 1, 2, яка відрізняється тим, що щілиноріз має незалежну підвіску, що дає змогу краще працювати з різним мікрорельєфом поля. 2 UA 74842 U Комп’ютерна верстка M. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
