Сошник

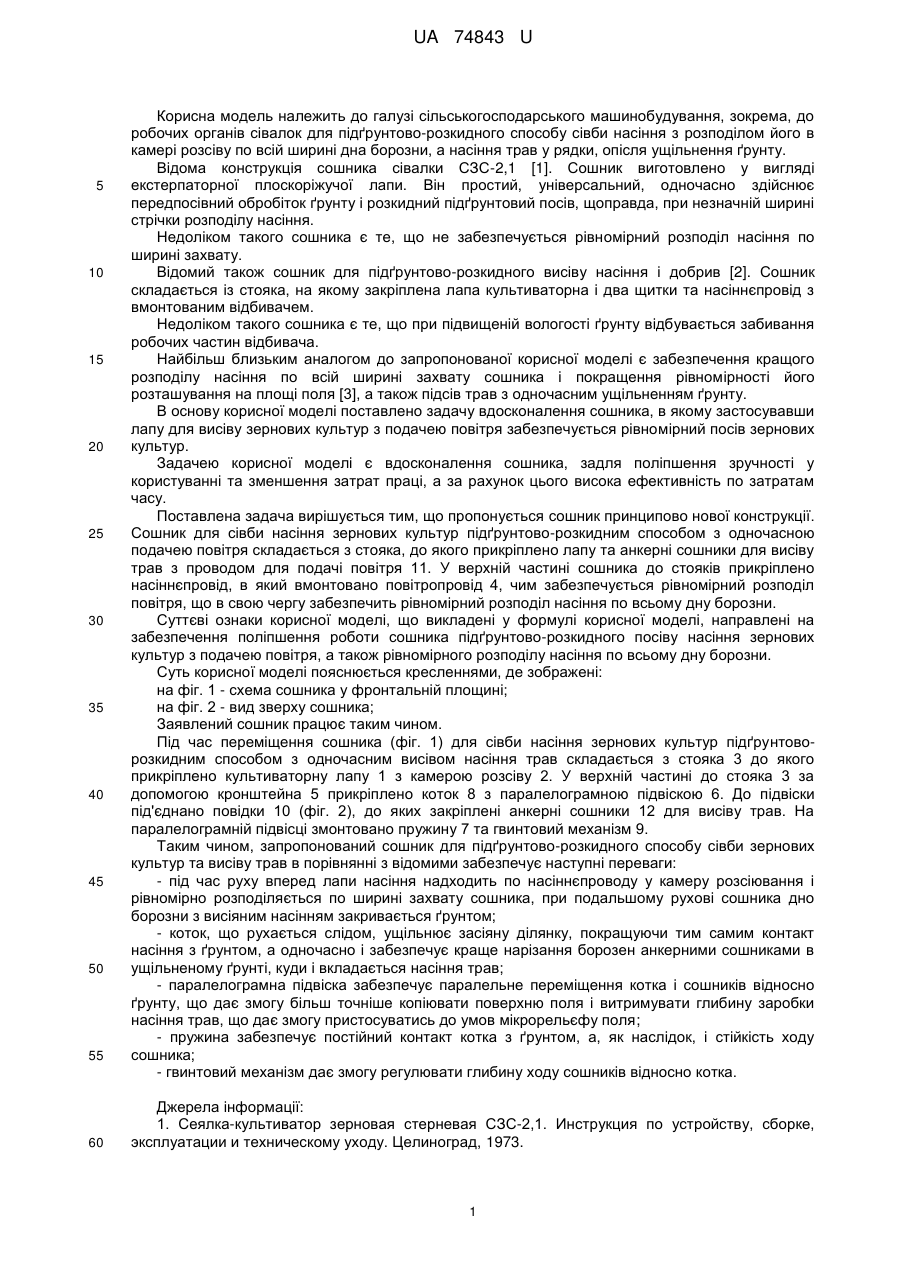

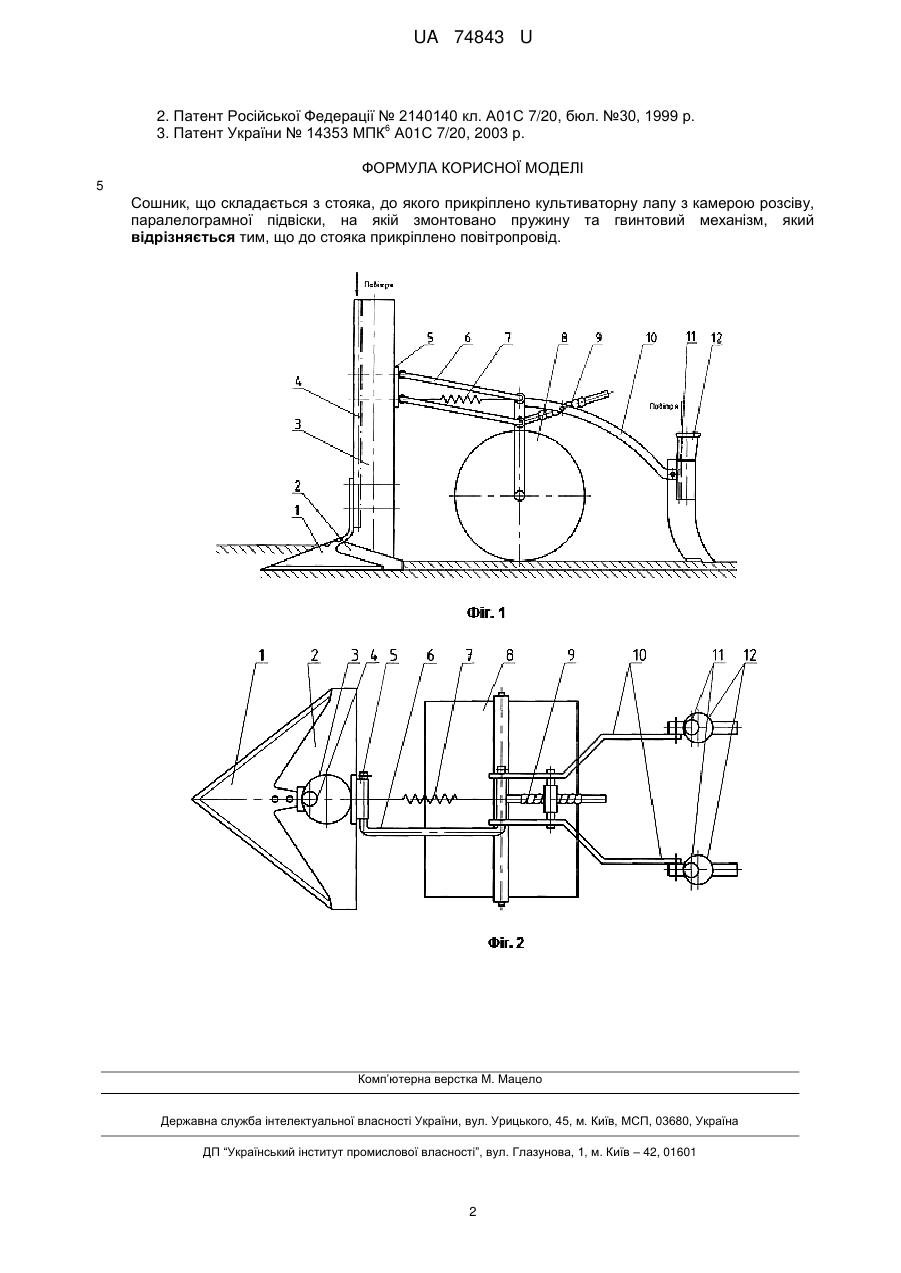

Реферат: UA 74843 U UA 74843 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі сільськогосподарського машинобудування, зокрема, до робочих органів сівалок для підґрунтово-розкидного способу сівби насіння з розподілом його в камері розсіву по всій ширині дна борозни, а насіння трав у рядки, опісля ущільнення ґрунту. Відома конструкція сошника сівалки СЗС-2,1 [1]. Сошник виготовлено у вигляді екстерпаторної плоскоріжучої лапи. Він простий, універсальний, одночасно здійснює передпосівний обробіток ґрунту і розкидний підґрунтовий посів, щоправда, при незначній ширині стрічки розподілу насіння. Недоліком такого сошника є те, що не забезпечується рівномірний розподіл насіння по ширині захвату. Відомий також сошник для підґрунтово-розкидного висіву насіння і добрив [2]. Сошник складається із стояка, на якому закріплена лапа культиваторна і два щитки та насіннєпровід з вмонтованим відбивачем. Недоліком такого сошника є те, що при підвищеній вологості ґрунту відбувається забивання робочих частин відбивача. Найбільш близьким аналогом до запропонованої корисної моделі є забезпечення кращого розподілу насіння по всій ширині захвату сошника і покращення рівномірності його розташування на площі поля [3], а також підсів трав з одночасним ущільненням ґрунту. В основу корисної моделі поставлено задачу вдосконалення сошника, в якому застосувавши лапу для висіву зернових культур з подачею повітря забезпечується рівномірний посів зернових культур. Задачею корисної моделі є вдосконалення сошника, задля поліпшення зручності у користуванні та зменшення затрат праці, а за рахунок цього висока ефективність по затратам часу. Поставлена задача вирішується тим, що пропонується сошник принципово нової конструкції. Сошник для сівби насіння зернових культур підґрунтово-розкидним способом з одночасною подачею повітря складається з стояка, до якого прикріплено лапу та анкерні сошники для висіву трав з проводом для подачі повітря 11. У верхній частині сошника до стояків прикріплено насіннєпровід, в який вмонтовано повітропровід 4, чим забезпечується рівномірний розподіл повітря, що в свою чергу забезпечить рівномірний розподіл насіння по всьому дну борозни. Суттєві ознаки корисної моделі, що викладені у формулі корисної моделі, направлені на забезпечення поліпшення роботи сошника підґрунтово-розкидного посіву насіння зернових культур з подачею повітря, а також рівномірного розподілу насіння по всьому дну борозни. Суть корисної моделі пояснюється кресленнями, де зображені: на фіг. 1 - схема сошника у фронтальній площині; на фіг. 2 - вид зверху сошника; Заявлений сошник працює таким чином. Під час переміщення сошника (фіг. 1) для сівби насіння зернових культур підґрунтоворозкидним способом з одночасним висівом насіння трав складається з стояка 3 до якого прикріплено культиваторну лапу 1 з камерою розсіву 2. У верхній частині до стояка 3 за допомогою кронштейна 5 прикріплено коток 8 з паралелограмною підвіскою 6. До підвіски під'єднано повідки 10 (фіг. 2), до яких закріплені анкерні сошники 12 для висіву трав. На паралелограмній підвісці змонтовано пружину 7 та гвинтовий механізм 9. Таким чином, запропонований сошник для підґрунтово-розкидного способу сівби зернових культур та висіву трав в порівнянні з відомими забезпечує наступні переваги: - під час руху вперед лапи насіння надходить по насіннєпроводу у камеру розсіювання і рівномірно розподіляється по ширині захвату сошника, при подальшому рухові сошника дно борозни з висіяним насінням закривається ґрунтом; - коток, що рухається слідом, ущільнює засіяну ділянку, покращуючи тим самим контакт насіння з ґрунтом, а одночасно і забезпечує краще нарізання борозен анкерними сошниками в ущільненому ґрунті, куди і вкладається насіння трав; - паралелограмна підвіска забезпечує паралельне переміщення котка і сошників відносно ґрунту, що дає змогу більш точніше копіювати поверхню поля і витримувати глибину заробки насіння трав, що дає змогу пристосуватись до умов мікрорельєфу поля; - пружина забезпечує постійний контакт котка з ґрунтом, а, як наслідок, і стійкість ходу сошника; - гвинтовий механізм дає змогу регулювати глибину ходу сошників відносно котка. Джерела інформації: 1. Сеялка-культиватор зерновая стерневая СЗС-2,1. Инструкция по устройству, сборке, эксплуатации и техническому уходу. Целиноград, 1973. 1 UA 74843 U 2. Патент Російської Федерації № 2140140 кл. А01С 7/20, бюл. №30, 1999 р. 6 3. Патент України № 14353 МПК А01С 7/20, 2003 р. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Сошник, що складається з стояка, до якого прикріплено культиваторну лапу з камерою розсіву, паралелограмної підвіски, на якій змонтовано пружину та гвинтовий механізм, який відрізняється тим, що до стояка прикріплено повітропровід. Комп’ютерна верстка M. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
