Пристрій для фіксації пензлів та/або щіток

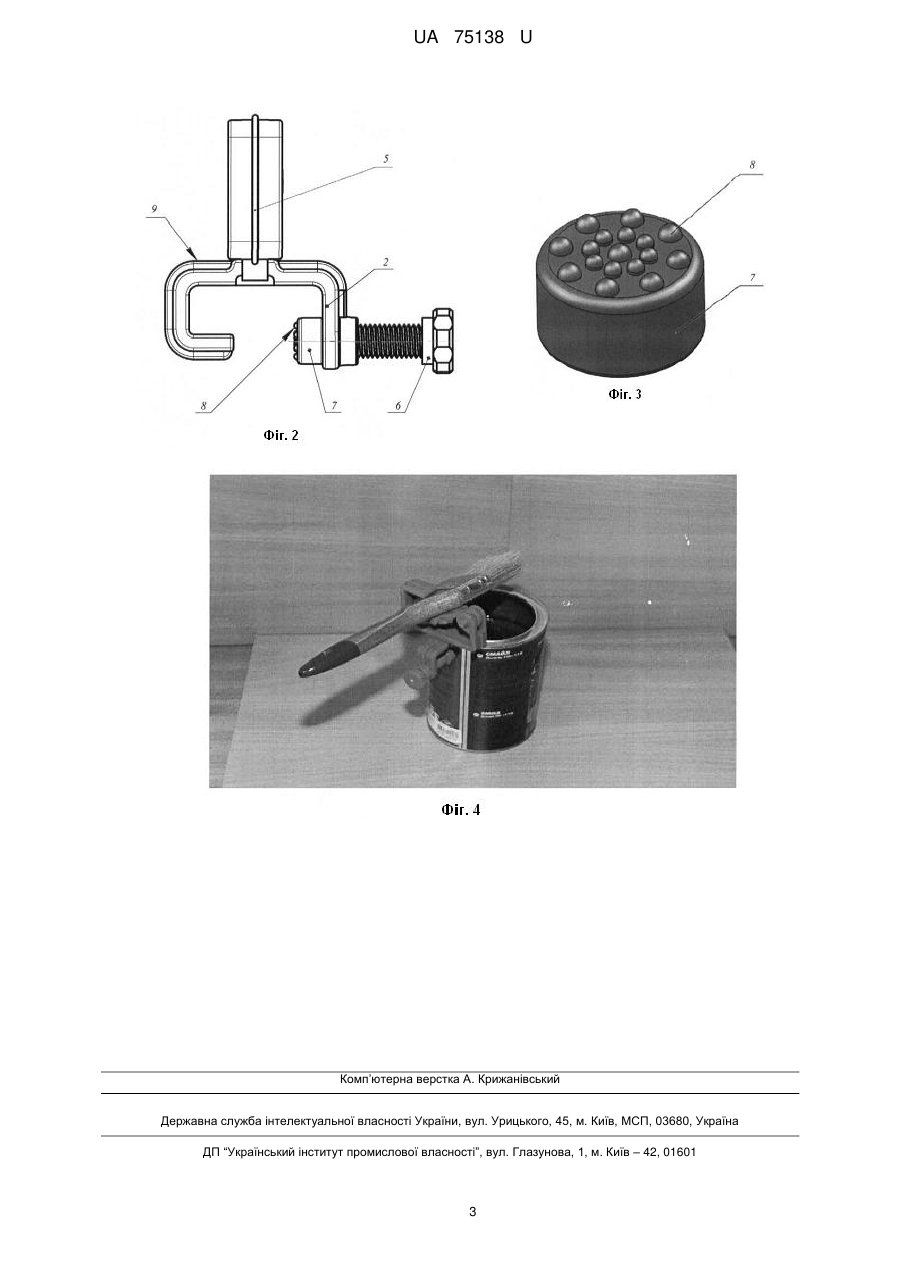

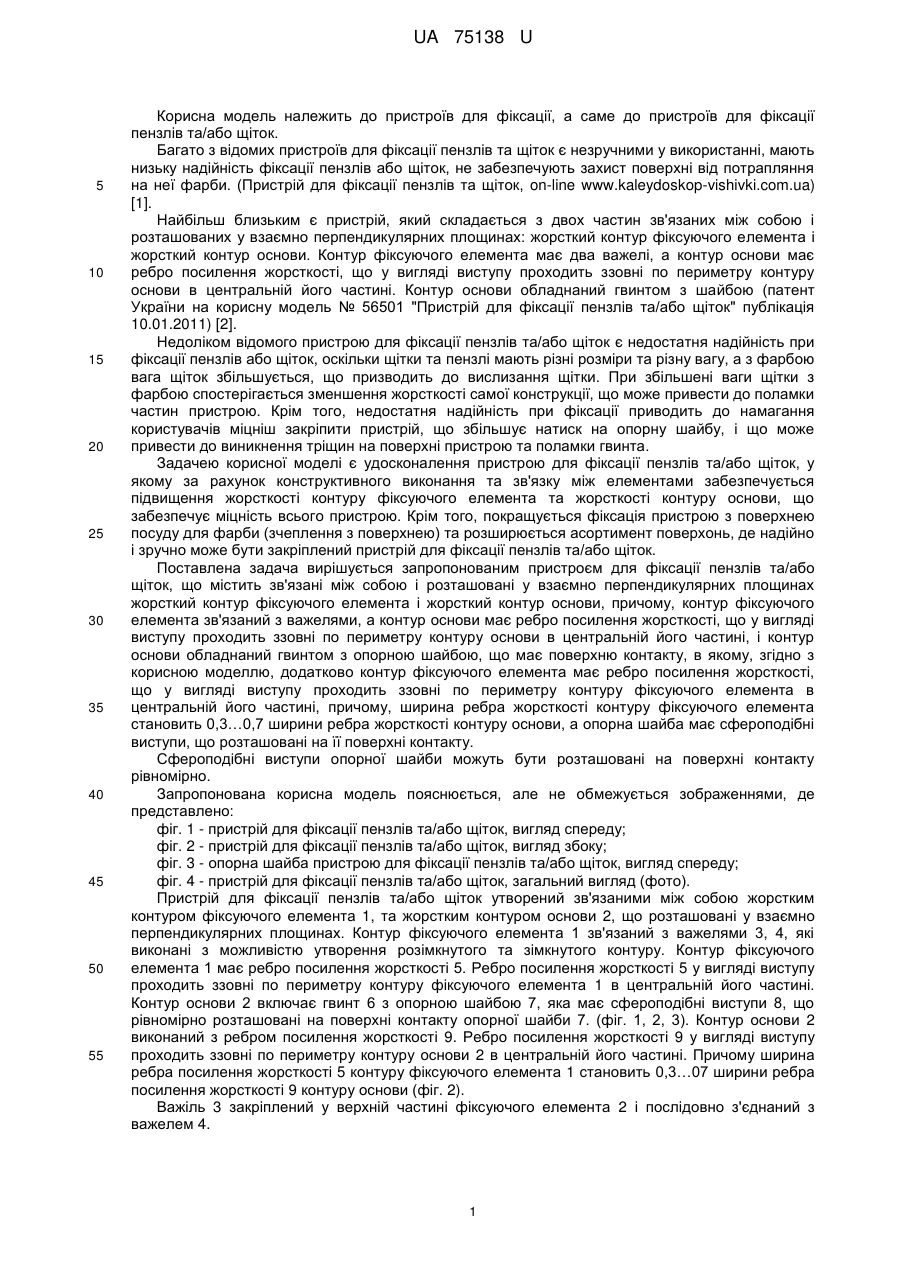

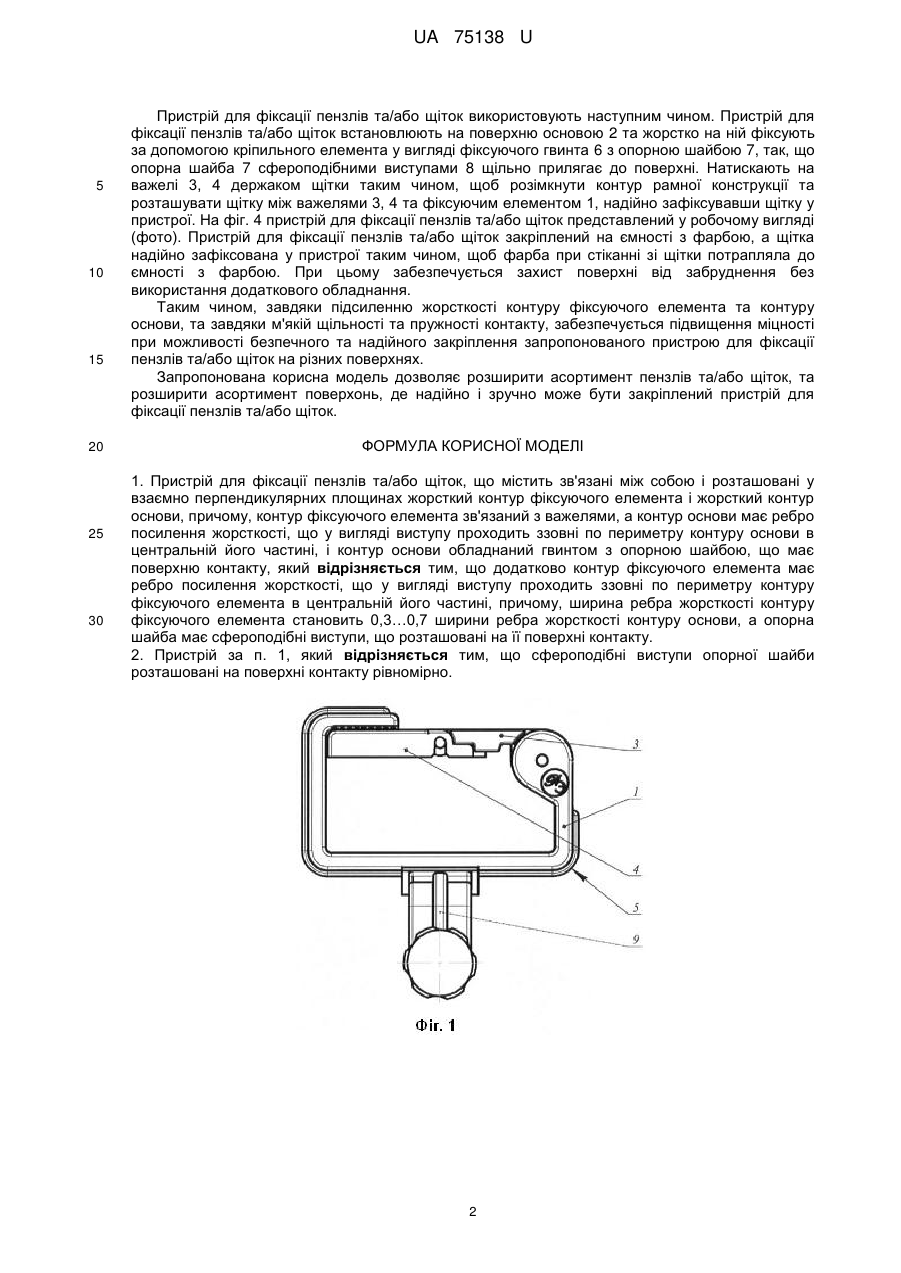

Реферат: Пристрій для фіксації пензлів та/або щіток містить зв'язані між собою і розташовані у взаємно перпендикулярних площинах жорсткий контур фіксуючого елемента з ребром посилення жорсткості, який зв'язаний з важелями, і жорсткий контур основи, що має ребро посилення жорсткості і обладнаний гвинтом з опорною шайбою, що має поверхню контакту, на якій розташовані сфероподібні виступи. UA 75138 U (12) UA 75138 U UA 75138 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до пристроїв для фіксації, а саме до пристроїв для фіксації пензлів та/або щіток. Багато з відомих пристроїв для фіксації пензлів та щіток є незручними у використанні, мають низьку надійність фіксації пензлів або щіток, не забезпечують захист поверхні від потрапляння на неї фарби. (Пристрій для фіксації пензлів та щіток, on-line www.kaleydoskop-vishivki.com.ua) [1]. Найбільш близьким є пристрій, який складається з двох частин зв'язаних між собою і розташованих у взаємно перпендикулярних площинах: жорсткий контур фіксуючого елемента і жорсткий контур основи. Контур фіксуючого елемента має два важелі, а контур основи має ребро посилення жорсткості, що у вигляді виступу проходить ззовні по периметру контуру основи в центральній його частині. Контур основи обладнаний гвинтом з шайбою (патент України на корисну модель № 56501 "Пристрій для фіксації пензлів та/або щіток" публікація 10.01.2011) [2]. Недоліком відомого пристрою для фіксації пензлів та/або щіток є недостатня надійність при фіксації пензлів або щіток, оскільки щітки та пензлі мають різні розміри та різну вагу, а з фарбою вага щіток збільшується, що призводить до вислизання щітки. При збільшені ваги щітки з фарбою спостерігається зменшення жорсткості самої конструкції, що може привести до поламки частин пристрою. Крім того, недостатня надійність при фіксації приводить до намагання користувачів міцніш закріпити пристрій, що збільшує натиск на опорну шайбу, і що може привести до виникнення тріщин на поверхні пристрою та поламки гвинта. Задачею корисної моделі є удосконалення пристрою для фіксації пензлів та/або щіток, у якому за рахунок конструктивного виконання та зв'язку між елементами забезпечується підвищення жорсткості контуру фіксуючого елемента та жорсткості контуру основи, що забезпечує міцність всього пристрою. Крім того, покращується фіксація пристрою з поверхнею посуду для фарби (зчеплення з поверхнею) та розширюється асортимент поверхонь, де надійно і зручно може бути закріплений пристрій для фіксації пензлів та/або щіток. Поставлена задача вирішується запропонованим пристроєм для фіксації пензлів та/або щіток, що містить зв'язані між собою і розташовані у взаємно перпендикулярних площинах жорсткий контур фіксуючого елемента і жорсткий контур основи, причому, контур фіксуючого елемента зв'язаний з важелями, а контур основи має ребро посилення жорсткості, що у вигляді виступу проходить ззовні по периметру контуру основи в центральній його частині, і контур основи обладнаний гвинтом з опорною шайбою, що має поверхню контакту, в якому, згідно з корисною моделлю, додатково контур фіксуючого елемента має ребро посилення жорсткості, що у вигляді виступу проходить ззовні по периметру контуру фіксуючого елемента в центральній його частині, причому, ширина ребра жорсткості контуру фіксуючого елемента становить 0,3…0,7 ширини ребра жорсткості контуру основи, а опорна шайба має сфероподібні виступи, що розташовані на її поверхні контакту. Сфероподібні виступи опорної шайби можуть бути розташовані на поверхні контакту рівномірно. Запропонована корисна модель пояснюється, але не обмежується зображеннями, де представлено: фіг. 1 - пристрій для фіксації пензлів та/або щіток, вигляд спереду; фіг. 2 - пристрій для фіксації пензлів та/або щіток, вигляд збоку; фіг. 3 - опорна шайба пристрою для фіксації пензлів та/або щіток, вигляд спереду; фіг. 4 - пристрій для фіксації пензлів та/або щіток, загальний вигляд (фото). Пристрій для фіксації пензлів та/або щіток утворений зв'язаними між собою жорстким контуром фіксуючого елемента 1, та жорстким контуром основи 2, що розташовані у взаємно перпендикулярних площинах. Контур фіксуючого елемента 1 зв'язаний з важелями 3, 4, які виконані з можливістю утворення розімкнутого та зімкнутого контуру. Контур фіксуючого елемента 1 має ребро посилення жорсткості 5. Ребро посилення жорсткості 5 у вигляді виступу проходить ззовні по периметру контуру фіксуючого елемента 1 в центральній його частині. Контур основи 2 включає гвинт 6 з опорною шайбою 7, яка має сфероподібнівиступи 8, що рівномірно розташовані на поверхні контакту опорної шайби 7. (фіг. 1, 2, 3). Контур основи 2 виконаний з ребром посилення жорсткості 9. Ребро посилення жорсткості 9 у вигляді виступу проходить ззовні по периметру контуру основи 2 в центральній його частині. Причому ширина ребра посилення жорсткості 5 контуру фіксуючого елемента 1 становить 0,3…07 ширини ребра посилення жорсткості 9 контуру основи (фіг. 2). Важіль 3 закріплений у верхній частині фіксуючого елемента 2 і послідовно з'єднаний з важелем 4. 1 UA 75138 U 5 10 15 20 25 30 Пристрій для фіксації пензлів та/або щіток використовують наступним чином. Пристрій для фіксації пензлів та/або щіток встановлюють на поверхню основою 2 та жорстко на ній фіксують за допомогою кріпильного елемента у вигляді фіксуючого гвинта 6 з опорною шайбою 7, так, що опорна шайба 7 сфероподібними виступами 8 щільно прилягає до поверхні. Натискають на важелі 3, 4 держаком щітки таким чином, щоб розімкнути контур рамної конструкції та розташувати щітку між важелями 3, 4 та фіксуючим елементом 1, надійно зафіксувавши щітку у пристрої. На фіг. 4 пристрій для фіксації пензлів та/або щіток представлений у робочому вигляді (фото). Пристрій для фіксації пензлів та/або щіток закріплений на ємності з фарбою, а щітка надійно зафіксована у пристрої таким чином, щоб фарба при стіканні зі щітки потрапляла до ємності з фарбою. При цьому забезпечується захист поверхні від забруднення без використання додаткового обладнання. Таким чином, завдяки підсиленню жорсткості контуру фіксуючого елемента та контуру основи, та завдяки м'якій щільності та пружності контакту, забезпечується підвищення міцності при можливості безпечного та надійного закріплення запропонованого пристрою для фіксації пензлів та/або щіток на різних поверхнях. Запропонована корисна модель дозволяє розширити асортимент пензлів та/або щіток, та розширити асортимент поверхонь, де надійно і зручно може бути закріплений пристрій для фіксації пензлів та/або щіток. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Пристрій для фіксації пензлів та/або щіток, що містить зв'язані між собою і розташовані у взаємно перпендикулярних площинах жорсткий контур фіксуючого елемента і жорсткий контур основи, причому, контур фіксуючого елемента зв'язаний з важелями, а контур основи має ребро посилення жорсткості, що у вигляді виступу проходить ззовні по периметру контуру основи в центральній його частині, і контур основи обладнаний гвинтом з опорною шайбою, що має поверхню контакту, який відрізняється тим, що додатково контур фіксуючого елемента має ребро посилення жорсткості, що у вигляді виступу проходить ззовні по периметру контуру фіксуючого елемента в центральній його частині, причому, ширина ребра жорсткості контуру фіксуючого елемента становить 0,3…0,7 ширини ребра жорсткості контуру основи, а опорна шайба має сфероподібні виступи, що розташовані на її поверхні контакту. 2. Пристрій за п. 1, який відрізняється тим, що сфероподібні виступи опорної шайби розташовані на поверхні контакту рівномірно. 2 UA 75138 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
