Пристрій для фіксації пензлів та/або щіток

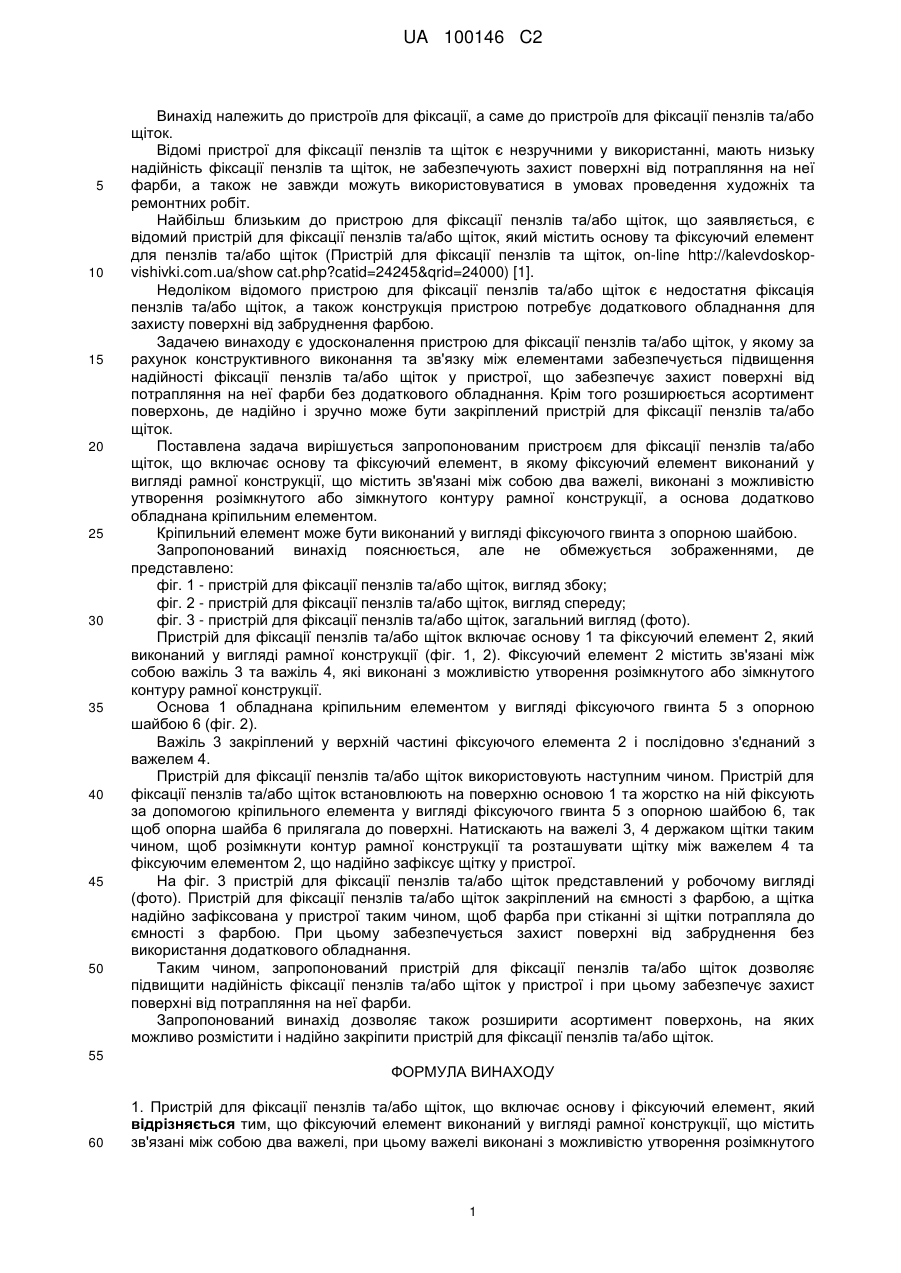

Реферат: Заявлений пристрій для фіксації пензлів та/або щіток включає основу і фіксуючий елемент. Фіксуючий елемент виконаний у вигляді рамної конструкції, що містить зв'язані між собою два важелі. Важелі виконані з можливістю утворення розімкнутого або зімкнутого контуру рамної конструкції, а основа додатково обладнана кріпильним елементом. UA 100146 C2 (12) UA 100146 C2 UA 100146 C2 5 10 15 20 25 30 35 40 45 50 Винахід належить до пристроїв для фіксації, а саме до пристроїв для фіксації пензлів та/або щіток. Відомі пристрої для фіксації пензлів та щіток є незручними у використанні, мають низьку надійність фіксації пензлів та щіток, не забезпечують захист поверхні від потрапляння на неї фарби, а також не завжди можуть використовуватися в умовах проведення художніх та ремонтних робіт. Найбільш близьким до пристрою для фіксації пензлів та/або щіток, що заявляється, є відомий пристрій для фіксації пензлів та/або щіток, який містить основу та фіксуючий елемент для пензлів та/або щіток (Пристрій для фіксації пензлів та щіток, on-line http://kalevdoskopvishivki.com.ua/show cat.php?catid=24245&qrid=24000) [1]. Недоліком відомого пристрою для фіксації пензлів та/або щіток є недостатня фіксація пензлів та/або щіток, а також конструкція пристрою потребує додаткового обладнання для захисту поверхні від забруднення фарбою. Задачею винаходу є удосконалення пристрою для фіксації пензлів та/або щіток, у якому за рахунок конструктивного виконання та зв'язку між елементами забезпечується підвищення надійності фіксації пензлів та/або щіток у пристрої, що забезпечує захист поверхні від потрапляння на неї фарби без додаткового обладнання. Крім того розширюється асортимент поверхонь, де надійно і зручно може бути закріплений пристрій для фіксації пензлів та/або щіток. Поставлена задача вирішується запропонованим пристроєм для фіксації пензлів та/або щіток, що включає основу та фіксуючий елемент, в якому фіксуючий елемент виконаний у вигляді рамної конструкції, що містить зв'язані між собою два важелі, виконані з можливістю утворення розімкнутого або зімкнутого контуру рамної конструкції, а основа додатково обладнана кріпильним елементом. Кріпильний елемент може бути виконаний у вигляді фіксуючого гвинта з опорною шайбою. Запропонований винахід пояснюється, але не обмежується зображеннями, де представлено: фіг. 1 - пристрій для фіксації пензлів та/або щіток, вигляд збоку; фіг. 2 - пристрій для фіксації пензлів та/або щіток, вигляд спереду; фіг. 3 - пристрій для фіксації пензлів та/або щіток, загальний вигляд (фото). Пристрій для фіксації пензлів та/або щіток включає основу 1 та фіксуючий елемент 2, який виконаний у вигляді рамної конструкції (фіг. 1, 2). Фіксуючий елемент 2 містить зв'язані між собою важіль 3 та важіль 4, які виконані з можливістю утворення розімкнутого або зімкнутого контуру рамної конструкції. Основа 1 обладнана кріпильним елементом у вигляді фіксуючого гвинта 5 з опорною шайбою 6 (фіг. 2). Важіль 3 закріплений у верхній частині фіксуючого елемента 2 і послідовно з'єднаний з важелем 4. Пристрій для фіксації пензлів та/або щіток використовують наступним чином. Пристрій для фіксації пензлів та/або щіток встановлюють на поверхню основою 1 та жорстко на ній фіксують за допомогою кріпильного елемента у вигляді фіксуючого гвинта 5 з опорною шайбою 6, так щоб опорна шайба 6 прилягала до поверхні. Натискають на важелі 3, 4 держаком щітки таким чином, щоб розімкнути контур рамної конструкції та розташувати щітку між важелем 4 та фіксуючим елементом 2, що надійно зафіксує щітку у пристрої. На фіг. 3 пристрій для фіксації пензлів та/або щіток представлений у робочому вигляді (фото). Пристрій для фіксації пензлів та/або щіток закріплений на ємності з фарбою, а щітка надійно зафіксована у пристрої таким чином, щоб фарба при стіканні зі щітки потрапляла до ємності з фарбою. При цьому забезпечується захист поверхні від забруднення без використання додаткового обладнання. Таким чином, запропонований пристрій для фіксації пензлів та/або щіток дозволяє підвищити надійність фіксації пензлів та/або щіток у пристрої і при цьому забезпечує захист поверхні від потрапляння на неї фарби. Запропонований винахід дозволяє також розширити асортимент поверхонь, на яких можливо розмістити і надійно закріпити пристрій для фіксації пензлів та/або щіток. 55 ФОРМУЛА ВИНАХОДУ 60 1. Пристрій для фіксації пензлів та/або щіток, що включає основу і фіксуючий елемент, який відрізняється тим, що фіксуючий елемент виконаний у вигляді рамної конструкції, що містить зв'язані між собою два важелі, при цьому важелі виконані з можливістю утворення розімкнутого 1 UA 100146 C2 або зімкнутого контуру рамної конструкції, а основа додатково обладнана кріпильним елементом. 2. Пристрій за п. 1, який відрізняється тим, що основа має кріпильний елемент, виконаний у вигляді фіксуючого гвинта з опорною шайбою. 2 UA 100146 C2 Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
