Пристрій для фіксації з`єднувальних елементів
Номер патенту: 19943
Опубліковано: 15.01.2007
Автори: Ступніков Олександр Михайлович, Ступніков Сергій Олександрович, Єньшин Валентин Миколайович, Чвала Олександр Юрійович
Формула / Реферат
1. Пристрій для фіксації з’єднувальних елементів, що містить корпус, обмежник з фіксатором, який відрізняється тим, що корпус і обмежник виконані як одне ціле, при цьому корпус має внутрішній отвір, відповідний зовнішній формі одного із з'єднань з жорстко закріпленим штирем, а фіксатор виконаний з еластичного матеріалу і закріплений на обмежнику.
2. Пристрій за п. 1, який відрізняється тим, що елементи, що з'єднуються, мають співвісно виконані отвори, у які вставляється штир.
3. Пристрій за пп. 1, 2, який відрізняється тим, що на корпусі фіксуючого пристрою може бути встановлено більше одного обмежника, при цьому тільки один з них оснащений фіксатором.
Текст

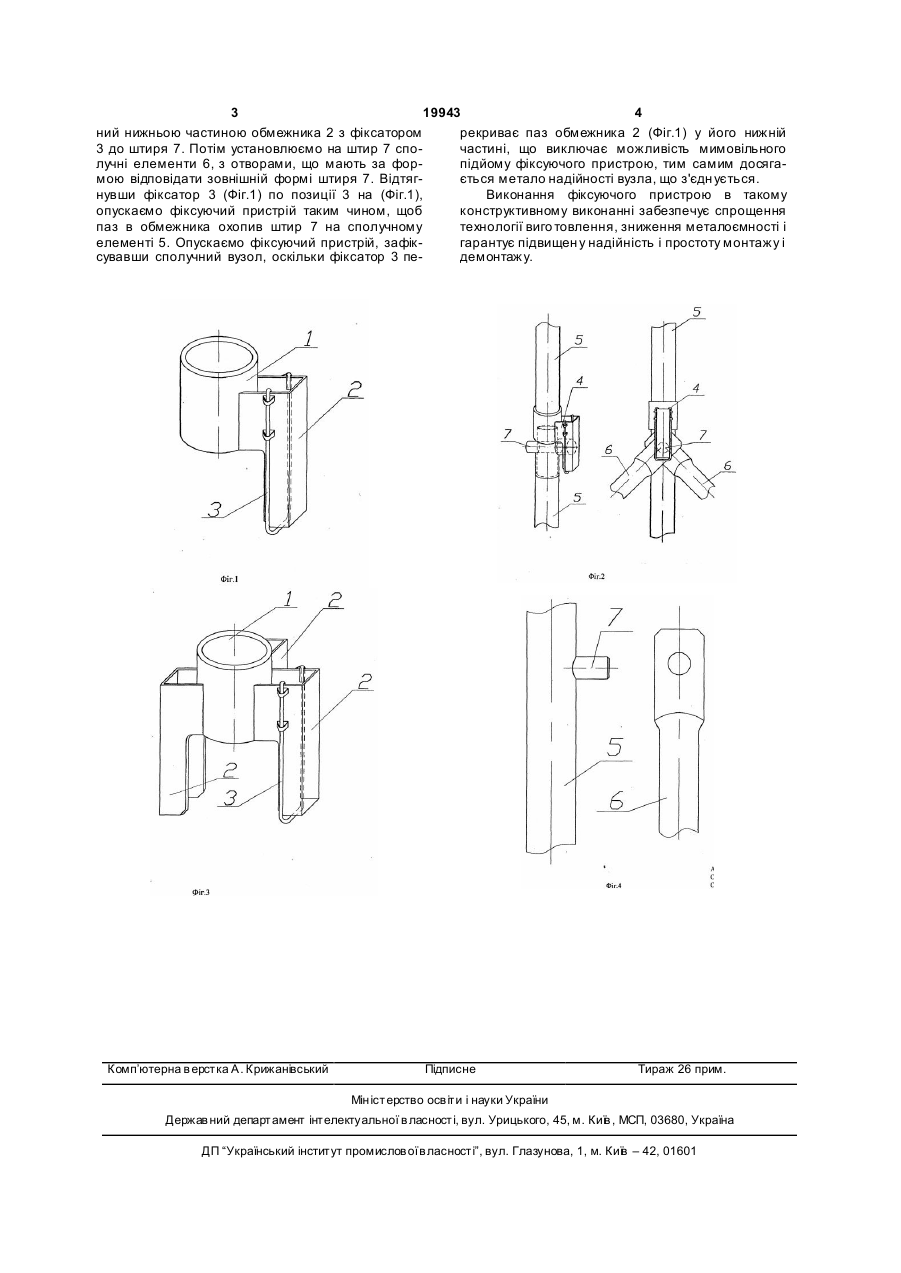

1. Пристрій для фіксації з’єднувальних елементів, що містить корпус, обмежник з фіксатором, який відрізняється тим, що корпус і обмежник 3 19943 4 ний нижньою частиною обмежника 2 з фіксатором рекриває паз обмежника 2 (Фіг.1) у його нижній 3 до штиря 7. Потім установлюємо на штир 7 спочастині, що виключає можливість мимовільного лучні елементи 6, з отворами, що мають за форпідйому фіксуючого пристрою, тим самим досягамою відповідати зовнішній формі штиря 7. Відтягється метало надійності вузла, що з'єдн ується. нувши фіксатор 3 (Фіг.1) по позиції 3 на (Фіг.1), Виконання фіксуючого пристрою в такому опускаємо фіксуючий пристрій таким чином, щоб конструктивному виконанні забезпечує спрощення паз в обмежника охопив штир 7 на сполучному технології виго товлення, зниження металоємності і елементі 5. Опускаємо фіксуючий пристрій, зафікгарантує підвищен у надійність і простоту монтажу і сувавши сполучний вузол, оскільки фіксатор 3 педемонтажу. Комп’ютерна в ерстка А. Крижанівський Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюAppliance for fixation of connecting elements
Назва патенту російськоюУстройство для фиксации соединительных элементов
МПК / Мітки
МПК: E04G 7/00
Мітки: з'єднувальних, елементів, фіксації, пристрій
