Спосіб виробництва прокату

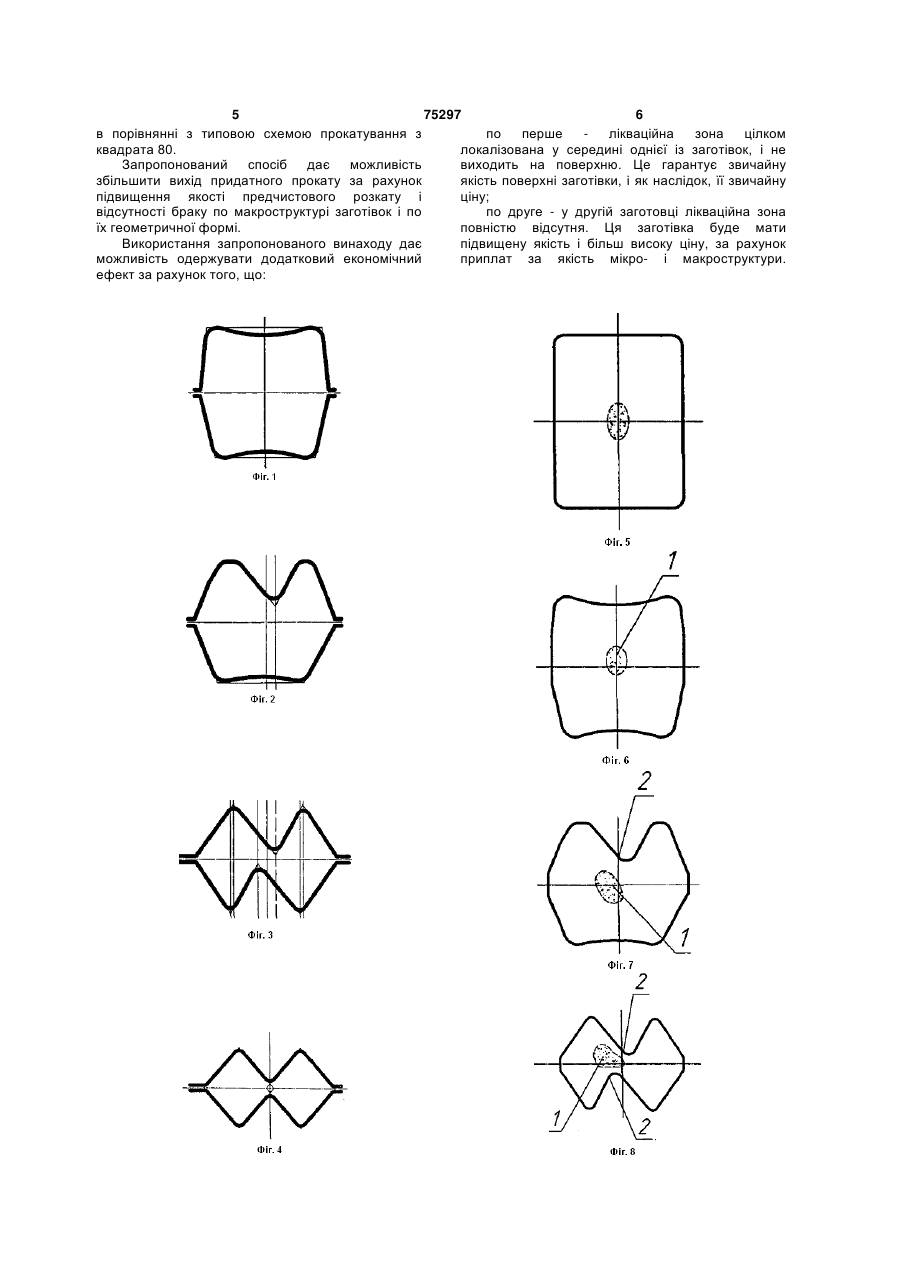

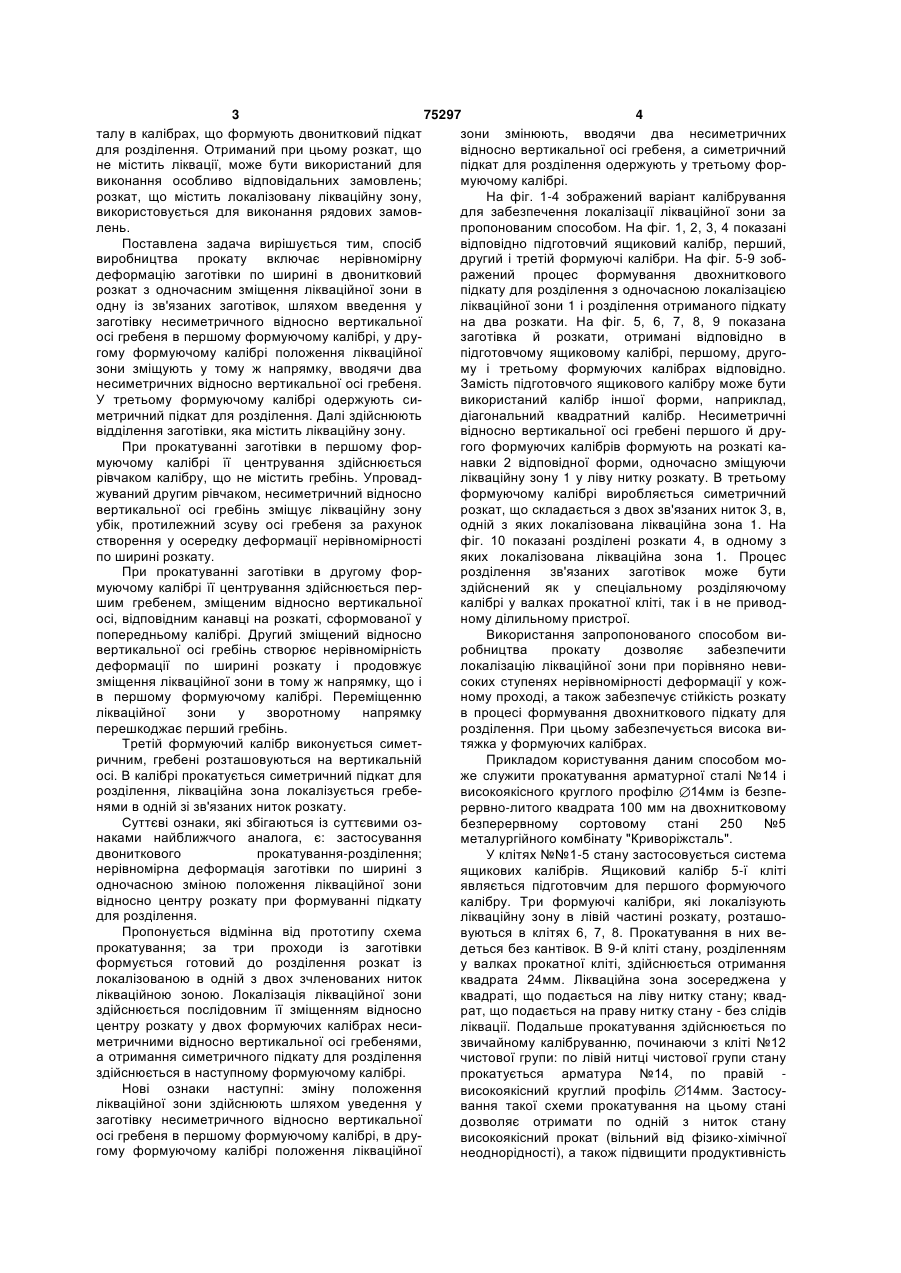

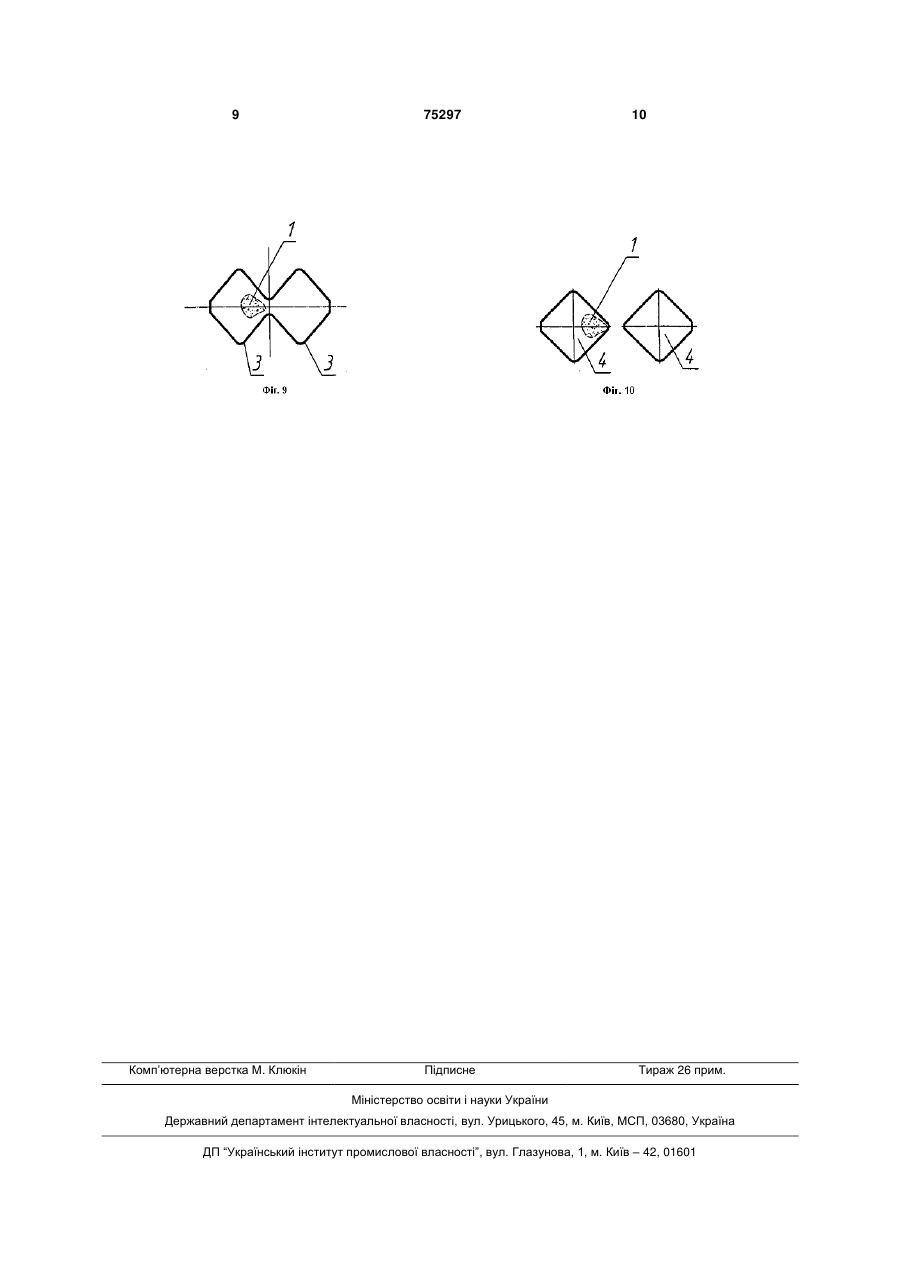

Спосіб виробництва прокату, що включає нерівномірну деформацію заготівки по ширині в двонитковий розкат з одночасним зміщенням лікваційної зони в одну із зв'язаних заготівок і подальше відділення заготівки, що містить лікваційну зону, який відрізняється тим, що зміну положення лікваційної зони здійснюють шляхом обтиснення заготовки несиметричним відносно вертикальної осі гребенем в першому формуючому калібрі, далі положення лікваційної зони змінюють шляхом обтиснення двома несиметричними відносно вертикальної осі гребенями у другому формуючому калібрі, а симетричний підкат для розділення одержують в третьому формуючому калібрі. Винахід може бути використаний при виробництві продукції на обтискно-заготівочних і сортових прокатних станах і відноситься до галузі прокатного виробництва. Відомий спосіб прокатування заготівок, що включає формування із заготівки в багаторівчакових калібрах одночасно декількох сполучених перемичками заготівок з одночасним зосередженням лікваційної зони в окремій заготівці малого в порівнянні з рештою заготівок розміру і подальше їх розділення [Авторське свідоцтво СРСР №806170, МПК В21В1/02]. Проте використання даного способу на практиці призводить до необхідності розділення заготівки не менше ніж на три частини, причому заготівка із зосередженою в ній ліквацією практично завжди являється браком, тому що концентрація неметалічних включень у ній занадто велика. Найближчим за технічною суттю до винаходу, що заявляється є спосіб виробництва прокату, що включає нерівномірну деформацію заготівки по ширині з одночасною зміною положення лікваційної зони відносно центру шляхом переважного обтискування однієї з вершин заготівки, формуючи розкат кутової форми, після чого обтискування ведуть у напрямку вершини кута розкату, формуючи заготівку прямокутної форми, кантують її на 90° і при наступному прокатуванні в багаторівчакових калібрах зосереджують лікваційну зону в центрі однієї із заготівок, після чого відділяють заготівки одну від одної [Авторське свідоцтво СРСР №1031058, МПК В21В 1/02, 1982]. Недоліком даного способу є те, що прокатування з переважним обтискуванням однієї з вершин заготівки при формуванні розкату кутової форми важко здійснити практично через високий ступінь нерівномірності деформації, малу стійкість заготівки в калібрі для формування кутового розкату, недозаповнення вершини кутового розкату. Крім того, користування даним способом може викликати появу поверхневих дефектів на розкатах, обумовлених нерівномірною схемою деформації при формуванні розкату прямокутної форми з кутового підкату. В основі винаходу лежить задача локалізації лікваційної зони в одному з розділених розкатів при мінімальному ступені неоднорідності деформації по ширині розкату при прокатуванні й забезпечення стійкого процесу прокатування ме (19) UA (11) 75297 (13) C2 (21) a200500854 (22) 31.01.2005 (24) 15.03.2006 (46) 15.03.2006, Бюл. № 3, 2006 р. (72) Феофілактов Андрій Вікторович, Маншилін Олександр Гейнійович, Кукуй Давид Пенхусович, Корінь Андрій Олександрович, Максаков Анатолій Іванович, Рябкін Юрій Юрійович, Шульгіна Ірина Прокопівна (73) Феофілактов Андрій Вікторович, Маншилін Олександр Гейнійович, Кукуй Давид Пенхусович, Корінь Андрій Олександрович, Максаков Анатолій Іванович, Рябкін Юрій Юрійович, Шульгіна Ірина Прокопівна (56) SU 806170 23.02.1981 SU 1031058 ДСП SU 782218 10.05.1999 SU 1048611 20.05.1999 3 75297 4 талу в калібрах, що формують двонитковий підкат зони змінюють, вводячи два несиметричних для розділення. Отриманий при цьому розкат, що відносно вертикальної осі гребеня, а симетричний не містить ліквації, може бути використаний для підкат для розділення одержують у третьому форвиконання особливо відповідальних замовлень; муючому калібрі. розкат, що містить локалізовану лікваційну зону, На фіг. 1-4 зображений варіант калібрування використовується для виконання рядових замовдля забезпечення локалізації лікваційної зони за лень. пропонованим способом. На фіг. 1, 2, 3, 4 показані Поставлена задача вирішується тим, спосіб відповідно підготовчий ящиковий калібр, перший, виробництва прокату включає нерівномірну другий і третій формуючі калібри. На фіг. 5-9 зобдеформацію заготівки по ширині в двонитковий ражений процес формування двохниткового розкат з одночасним зміщення лікваційної зони в підкату для розділення з одночасною локалізацією одну із зв'язаних заготівок, шляхом введення у лікваційної зони 1 і розділення отриманого підкату заготівку несиметричного відносно вертикальної на два розкати. На фіг. 5, 6, 7, 8, 9 показана осі гребеня в першому формуючому калібрі, у друзаготівка й розкати, отримані відповідно в гому формуючому калібрі положення лікваційної підготовчому ящиковому калібрі, першому, другозони зміщують у тому ж напрямку, вводячи два му і третьому формуючих калібрах відповідно. несиметричних відносно вертикальної осі гребеня. Замість підготовчого ящикового калібру може бути У третьому формуючому калібрі одержують сивикористаний калібр іншої форми, наприклад, метричний підкат для розділення. Далі здійснюють діагональний квадратний калібр. Несиметричні відділення заготівки, яка містить лікваційну зону. відносно вертикальної осі гребені першого й друПри прокатуванні заготівки в першому форгого формуючих калібрів формують на розкаті камуючому калібрі її центрування здійснюється навки 2 відповідної форми, одночасно зміщуючи рівчаком калібру, що не містить гребінь. Упровадлікваційну зону 1 у ліву нитку розкату. В третьому жуваний другим рівчаком, несиметричний відносно формуючому калібрі виробляється симетричний вертикальної осі гребінь зміщує лікваційну зону розкат, що складається з двох зв'язаних ниток 3, в, убік, протилежний зсуву осі гребеня за рахунок одній з яких локалізована лікваційна зона 1. На створення у осередку деформації нерівномірності фіг. 10 показані розділені розкати 4, в одному з по ширині розкату. яких локалізована лікваційна зона 1. Процес При прокатуванні заготівки в другому форрозділення зв'язаних заготівок може бути муючому калібрі її центрування здійснюється перздійснений як у спеціальному розділяючому шим гребенем, зміщеним відносно вертикальної калібрі у валках прокатної кліті, так і в не приводосі, відповідним канавці на розкаті, сформованої у ному ділильному пристрої. попередньому калібрі. Другий зміщений відносно Використання запропонованого способом вивертикальної осі гребінь створює нерівномірність робництва прокату дозволяє забезпечити деформації по ширині розкату і продовжує локалізацію лікваційної зони при порівняно невизміщення лікваційної зони в тому ж напрямку, що і соких ступенях нерівномірності деформації у кожв першому формуючому калібрі. Переміщенню ному проході, а також забезпечує стійкість розкату лікваційної зони у зворотному напрямку в процесі формування двохниткового підкату для перешкоджає перший гребінь. розділення. При цьому забезпечується висока виТретій формуючий калібр виконується симеттяжка у формуючих калібрах. ричним, гребені розташовуються на вертикальній Прикладом користування даним способом моосі. В калібрі прокатується симетричний підкат для же служити прокатування арматурної сталі №14 і розділення, лікваційна зона локалізується гребевисокоякісного круглого профілю 14мм із безпенями в одній зі зв'язаних ниток розкату. рервно-литого квадрата 100 мм на двохнитковому Суттєві ознаки, які збігаються із суттєвими озбезперервному сортовому стані 250 №5 наками найближчого аналога, є: застосування металургійного комбінату "Криворіжсталь". двониткового прокатування-розділення; У клітях №№1-5 стану застосовується система нерівномірна деформація заготівки по ширині з ящикових калібрів. Ящиковий калібр 5-ї кліті одночасною зміною положення лікваційної зони являється підготовчим для першого формуючого відносно центру розкату при формуванні підкату калібру. Три формуючі калібри, які локалізують для розділення. лікваційну зону в лівій частині розкату, розташоПропонується відмінна від прототипу схема вуються в клітях 6, 7, 8. Прокатування в них вепрокатування; за три проходи із заготівки деться без кантівок. В 9-й кліті стану, розділенням формується готовий до розділення розкат із у валках прокатної кліті, здійснюється отримання локалізованою в одній з двох зчленованих ниток квадрата 24мм. Лікваційна зона зосереджена у лікваційною зоною. Локалізація лікваційної зони квадраті, що подається на ліву нитку стану; квадздійснюється послідовним її зміщенням відносно рат, що подається на праву нитку стану - без слідів центру розкату у двох формуючих калібрах несиліквації. Подальше прокатування здійснюється по метричними відносно вертикальної осі гребенями, звичайному калібруванню, починаючи з кліті №12 а отримання симетричного підкату для розділення чистової групи: по лівій нитці чистової групи стану здійснюється в наступному формуючому калібрі. прокатується арматура №14, по правій Нові ознаки наступні: зміну положення високоякісний круглий профіль 14мм. Застосулікваційної зони здійснюють шляхом уведення у вання такої схеми прокатування на цьому стані заготівку несиметричного відносно вертикальної дозволяє отримати по одній з ниток стану осі гребеня в першому формуючому калібрі, в друвисокоякісний прокат (вільний від фізико-хімічної гому формуючому калібрі положення лікваційної неоднорідності), а також підвищити продуктивність 5 75297 6 в порівнянні з типовою схемою прокатування з по перше лікваційна зона цілком квадрата 80. локалізована у середині однієї із заготівок, і не Запропонований спосіб дає можливість виходить на поверхню. Це гарантує звичайну збільшити вихід придатного прокату за рахунок якість поверхні заготівки, і як наслідок, її звичайну підвищення якості предчистового розкату і ціну; відсутності браку по макроструктурі заготівок і по по друге - у другій заготовці лікваційна зона їх геометричної формі. повністю відсутня. Ця заготівка буде мати Використання запропонованого винаходу дає підвищену якість і більш високу ціну, за рахунок можливість одержувати додатковий економічний приплат за якість мікро- і макроструктури. ефект за рахунок того, що: 7 75297 8 9 Комп’ютерна верстка М. Клюкін 75297 Підписне 10 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
