Пральна машина шнекового типу

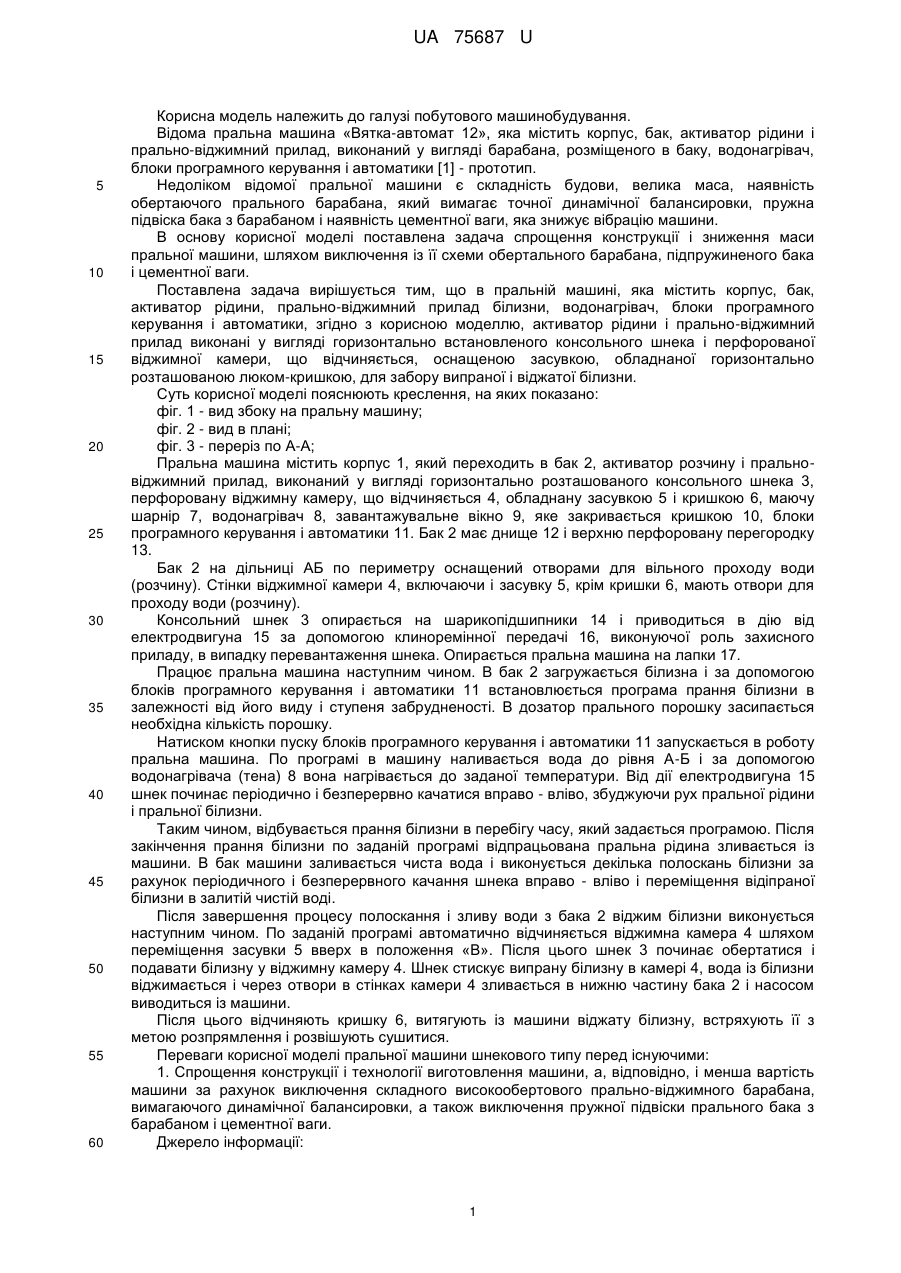

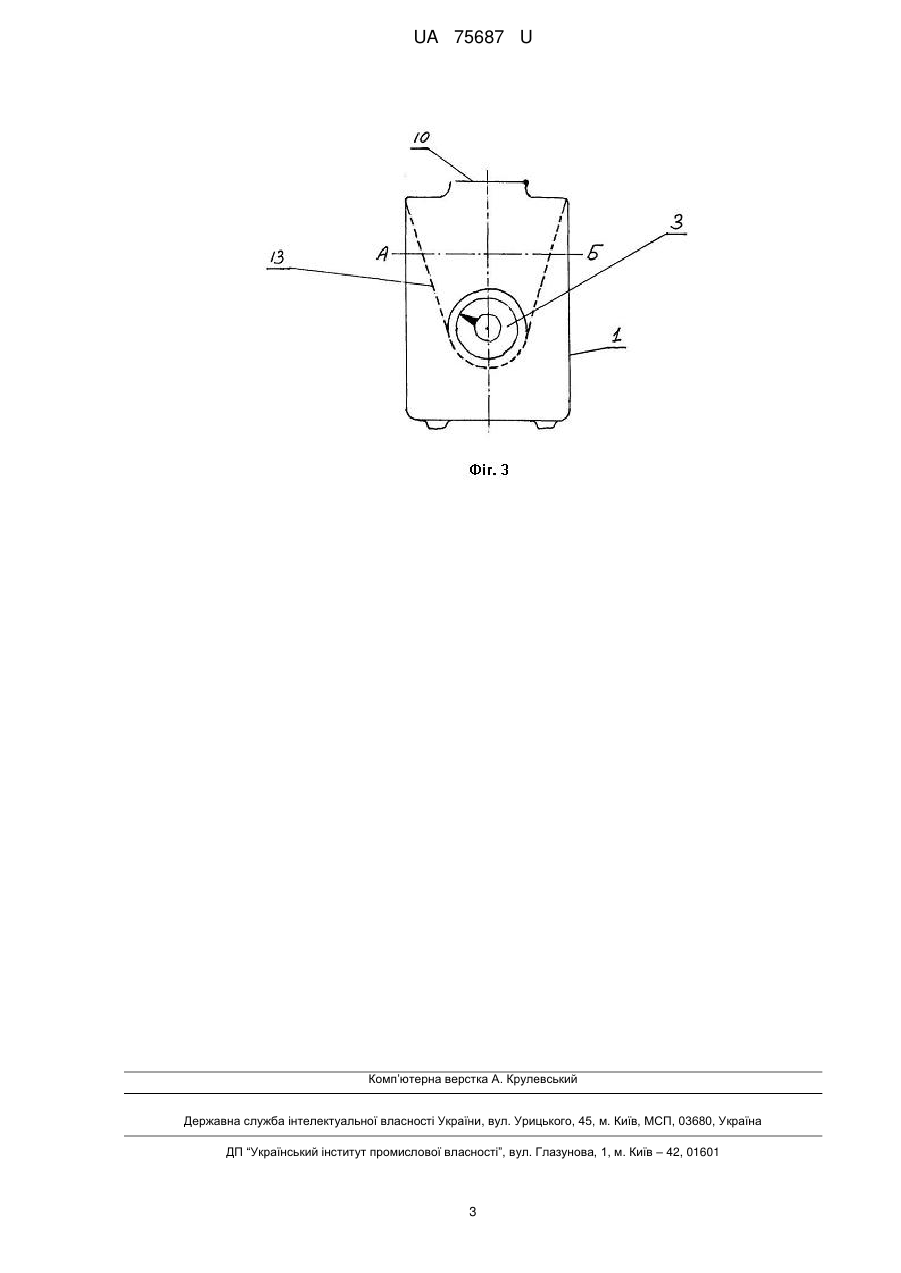

Реферат: Пральна машина містить корпус, бак, активатор розчину, прально-віджимний прилад білизни, водонагрівач, блоки програмного керування і автоматики. Активатор розчину і пральновіджимний прилад виконані у вигляді горизонтально розташованого консольного шнека і перфорованої віджимної камери, що відкривається. Остання оснащена засувкою і горизонтально розташованим люком з кришкою для забирання відіпраних і віджатих білизняних виробів. UA 75687 U (54) ПРАЛЬНА МАШИНА ШНЕКОВОГО ТИПУ UA 75687 U UA 75687 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі побутового машинобудування. Відома пральна машина «Вятка-автомат 12», яка містить корпус, бак, активатор рідини і прально-віджимний прилад, виконаний у вигляді барабана, розміщеного в баку, водонагрівач, блоки програмного керування і автоматики [1] - прототип. Недоліком відомої пральної машини є складність будови, велика маса, наявність обертаючого прального барабана, який вимагає точної динамічної балансировки, пружна підвіска бака з барабаном і наявність цементної ваги, яка знижує вібрацію машини. В основу корисної моделі поставлена задача спрощення конструкції і зниження маси пральної машини, шляхом виключення із її схеми обертального барабана, підпружиненого бака і цементної ваги. Поставлена задача вирішується тим, що в пральній машині, яка містить корпус, бак, активатор рідини, прально-віджимний прилад білизни, водонагрівач, блоки програмного керування і автоматики, згідно з корисною моделлю, активатор рідини і прально-віджимний прилад виконані у вигляді горизонтально встановленого консольного шнека і перфорованої віджимної камери, що відчиняється, оснащеною засувкою, обладнаної горизонтально розташованою люком-кришкою, для забору випраної і віджатої білизни. Суть корисної моделі пояснюють креслення, на яких показано: фіг. 1 - вид збоку на пральну машину; фіг. 2 - вид в плані; фіг. 3 - переріз по А-А; Пральна машина містить корпус 1, який переходить в бак 2, активатор розчину і пральновіджимний прилад, виконаний у вигляді горизонтально розташованого консольного шнека 3, перфоровану віджимну камеру, що відчиняється 4, обладнану засувкою 5 і кришкою 6, маючу шарнір 7, водонагрівач 8, завантажувальне вікно 9, яке закривається кришкою 10, блоки програмного керування і автоматики 11. Бак 2 має днище 12 і верхню перфоровану перегородку 13. Бак 2 на дільниці АБ по периметру оснащений отворами для вільного проходу води (розчину). Стінки віджимної камери 4, включаючи і засувку 5, крім кришки 6, мають отвори для проходу води (розчину). Консольний шнек 3 опирається на шарикопідшипники 14 і приводиться в дію від електродвигуна 15 за допомогою клиноремінної передачі 16, виконуючої роль захисного приладу, в випадку перевантаження шнека. Опирається пральна машина на лапки 17. Працює пральна машина наступним чином. В бак 2 загружається білизна і за допомогою блоків програмного керування і автоматики 11 встановлюється програма прання білизни в залежності від його виду і ступеня забрудненості. В дозатор прального порошку засипається необхідна кількість порошку. Натиском кнопки пуску блоків програмного керування і автоматики 11 запускається в роботу пральна машина. По програмі в машину наливається вода до рівня А-Б і за допомогою водонагрівача (тена) 8 вона нагрівається до заданої температури. Від дії електродвигуна 15 шнек починає періодично і безперервно качатися вправо - вліво, збуджуючи рух пральної рідини і пральної білизни. Таким чином, відбувається прання білизни в перебігу часу, який задається програмою. Після закінчення прання білизни по заданій програмі відпрацьована пральна рідина зливається із машини. В бак машини заливається чиста вода і виконується декілька полоскань білизни за рахунок періодичного і безперервного качання шнека вправо - вліво і переміщення відіпраної білизни в залитій чистій воді. Після завершення процесу полоскання і зливу води з бака 2 віджим білизни виконується наступним чином. По заданій програмі автоматично відчиняється віджимна камера 4 шляхом переміщення засувки 5 вверх в положення «В». Після цього шнек 3 починає обертатися і подавати білизну у віджимну камеру 4. Шнек стискує випрану білизну в камері 4, вода із білизни віджимається і через отвори в стінках камери 4 зливається в нижню частину бака 2 і насосом виводиться із машини. Після цього відчиняють кришку 6, витягують із машини віджату білизну, встряхують її з метою розпрямлення і розвішують сушитися. Переваги корисної моделі пральної машини шнекового типу перед існуючими: 1. Спрощення конструкції і технології виготовлення машини, а, відповідно, і менша вартість машини за рахунок виключення складного високообертового прально-віджимного барабана, вимагаючого динамічної балансировки, а також виключення пружної підвіски прального бака з барабаном і цементної ваги. Джерело інформації: 1 UA 75687 U 1. Лепаєв Д.А. Побутові електроприлади: будова і ремонт. Справочний посібник. - М.: «Гаряча лінія-телеком», 2004. - С. 282-298. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Пральна машина, що містить корпус, бак, активатор розчину, прально-віджимний прилад білизни, водонагрівач, блоки програмного керування і автоматики, яка відрізняється тим, що активатор розчину і прально-віджимний прилад виконані у вигляді горизонтально розташованого консольного шнека і перфорованої віджимної камери, що відкривається, оснащеної засувкою і горизонтально розташованим люком з кришкою для забирання відіпраних і віджатих білизняних виробів. 2 UA 75687 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
